高速球云台摄像电机参数

监控设备技术参数36倍智能化高速球型号：P-G636L装置设计精巧，双轴承高强度结构，运行平稳，噪音低，内带干燥剂。

铸铝外罩达到最高的IP68防护等级, 最新低温升、高速度控制芯片。

时间日期、标题显示功能，英文菜单，内置中、英、日、俄、法、阿拉伯、拉丁文等涵盖81个国家的文字字库, 主标题、预置位标题可任意设置，带温度显示。

多级变速,360度无限位旋转，180度自动翻转, 每周细化为三百万步，运转平稳、抖动小，速度范围自动匹配摄像机焦距,人性化操作,手感优异。

多种控制协议可选，R S485通讯方式，控制距离大于1200米，一对线可连接256台快球，128个预置位；8条巡航轨道，每个巡航可设置24个预置位；2条巡航轨迹,每条长40秒。

按星期定时调用功能, 巡航断电自动恢复功能。

多种扫描方式: 两点间自动扫描方式、削苹果方式、360度连转方式、万能扫描方式,水平及垂直扫描速度可分别设定；隐私屏蔽功能；水平及垂直坐标参数显示功能；定时密码锁定功能;视频动态检测功能；可选4防区报警输入，2路报警输出；抗高压雷击，视频及通信口耐长时间高压功能；高可靠导电环设计；多种安装方式，铸铝外罩带风扇及加热，自动控制温度；具有CE FCC ROSH IP68 ISO9001 公安部认证等多项认证报告。

成像1/4″彩色/黑白CCD制式PAL视频输出1Vp-p信噪比>50dB光学变倍36X 3.4-122.4mm水平视角 2.22°- 58° 1.7°- 57.8°光圈F1.4-3.7 F1.6-4.5数字变焦16X分辨率大于540TVL B＆W照度0.05LUX/F1.6/50IRE/B＆W 1LUX/F1.6/50 IRE COLOR最低照度0.1Lux(1/2S COLOR) 0.01Lux(1/3s B/W)隐私遮挡8块（视机芯定）宽动态开/关可选（视机芯定）预置点速度320°/S波特率1200/2400/4800/9600通讯协议AD PELCO-D PELCO-P PHILIPS VICONSAMSUNG DS 行业标准协议etc.通讯端口RS485 1200米预置点128个巡航8条每条24个预置点，速度、停留时间可分别设定轨迹2条，每条时长40秒摆动动作360°转，水平加上下转，二点、四点间任意转，正反向、速度任意定组合运动2条，预置点、巡航、轨迹任意组合，速度、停留时间可分别设定定时动作按星期定时调用预置点、巡航、轨迹、组合动作、彩转黑、黑转彩、跟踪，每天可设4个时间段驻停设置设定停留1-99分钟，自动调用预置点、巡航、轨迹、组合动作、旋转上电动作设定调用断电前动作、预置点、巡航、轨迹、组合动作、旋转、跟踪字符显示时间日期、标题、坐标、温湿度显示功能，开机信息，运动信息提示风扇控制可设定上、下限温度自动控制或手动控制报警4个输入口，可扩充到8个或16个输入口，一组常开、一组常闭共二组输出, 触点容量:0.5A/24V报警恢复0-99 分动态侦测响应可设置的预置点曝光模式自动/亮度优先/快门优先/光圈优先/手动增益/慢快门可调图像效果艺术、黑白、镜像、冻结、防抖动电源AC24V 0.3A室外罩加热功率AC24V 1A。

高速球型摄像机的安装调试与维护球机的安装安装球机前应严格按照电气规范进行管线敷设，将强电与弱电信号线隔离穿敷，避免干扰。

在室外空旷环境，应采取独立的外部防雷措施。

球机本身也应保持良好的接地，防止静电累积等对球机产生影响。

安装时要正确接好电源线、通信线和视频线，连接时要仔细参照安装说明的要求，以确认通信方式和相应的引脚定义。

一般地，设备应在施工后期安装，以避免施工现场的大量粉尘侵入球机，直接影响其使用效果和寿命。

此外，以下注意事项应予以额外重视：注意事项一：供电为保证球机正常工作，供电电源不宜低于球机输入电压的标称值。

当标称值为24VAC，电压波动不宜超出±25%。

球机常见工作电压为24VAC。

目前市场上存有220VAC型号球机，其实质将变压器内置于球罩，变压后给球机供电。

布线时应强调强、弱电分开，以避免强电对弱电的干扰。

球机内部空间有限，内置变压器使强弱电共处，从而影响弱电信号。

此外，内置变压器会加重散热负担，从而增加了内置电路烧坏的可能性。

根据现场环境不同，可选择本地220V AC转24VAC，或远程变压、集中供电方式。

集中供电时，应充分考虑传输线路对电能的损耗。

选择输出功率较大的设备并适当提高输出电压，以承载线路压降，如选择28VAC 输出给远程球机供电。

球机是否已获得足够的电力驱动？可通过万用表测试，方法是在负载（球机）开启的情况下用万用表测量球机一端电源线的电压，观测电压是否在球机许可范围内。

特别需要注意的是，室外球机在加热器启动或停止时，其消耗的功率相差甚远，对室外球机供电时一定要考虑在最恶劣环境下球机所需的最大供电功率。

当市电电压波动超出+5%～-10%范围时，应设交流稳压装置。

可安装UPS以提供不间断稳定电源供给。

注意事项二：接地球机的接地主要分为外壳接地和内部电气接地。

外壳接地主要用来防止静电积累、电气漏电等，室外球机还特别要加装外部防雷措施。

一般来说，安装在立杆支架上的室外球机外壳由于旋接在金属支架上已自然形成接地保护，可不做特别处理。

CCTV各种设备参数CCTV各种设备参数目录CCTV各种设备参数 (1)1.HUS (8)1.1中心管理服务器HUS-VMS（已不用此版本） (8)1.2网络存储系统HUS-NVR-5100A（已不用此版本） (9)1.3视频存储磁盘阵列HUS-NVR-EC16（已不用此版本） (11)1.4中心管理服务器HUS-XACT100（已不用此版本） (13)1.5中心管理服务器HUS-XPRO-MAS (15)1.6中心管理扩展服务器HUS-XPRO-SLA (18)1.7中心管理容灾备份系统HUS-XPRO-RPK（本地支持） (19)1.8中心管理容灾备份系统HUS-XPRO-RDB（异地支持） (22)1.9中心管理服务器HUS-XTRE-MAS (25)1.10中心管理容灾备份系统HUS-XTRE-RPK（本地支持） (28)1.11中心管理服务器HUS-XACT100 (32)1.12中心管理服务器HUS-XACT100S (35)1.13中心管理服务器HUS-XACT50S (39)1.14网络存储系统HUS-NVR-5100A (42)1.15视频存储磁盘阵列HUS-NVR-EC16 (44)1.16流媒体服务器HUS-IPS-STM (46)1.17IPSAN主柜：HUS-IPS-5100S (48)1.18IPSAN扩展柜：HUS-IPS-EC16S (49)1.19IPSAN主柜：HUS-IPS-5100D (49)1.20IPSAN扩展柜：HUS-IPS-EC16D (51)1.21网络视频录像机HD-NVR-108 (51)1.22网络视频录像机HD-NVR-116 (53)1.2332路网络视频录像机HUS-NVR-1032 (55)1.24网络存储系统HUS-NVR-7200A (57)1.25视频存储磁盘阵列HUS-NVR-EC16 (59)2.视频编解码器 (62)2.1视频编码器HVR-9000 (62)2.2视频解码器HUS-D4（已停产） (64)2.3视频解码器HUS-D4-Pro (65)2.4视频编码器HUSS-E4（已停产） (67)2.5视频编码器HUSS-E4V (68)2.6视频编码器HUSS-E1（已停产） (69)2.7视频解码器HUSS-D1（已停产） (70)2.8单路高清视频解码器HD-NDE-1H11 (71)2.9四路高清视频解码器HD-NDE-4H11 (73)2.10数字视频编码器HUSS-E2X (74)2.11数字视频编码器HUSS-E4X (76)2.12数字视频编码器HUSS-E8X (79)3.IP摄像机 (82)3.1网络半球摄像机HIVDC-100P（已停产） (82)3.2室内半球网络摄像机HIDC-0100（已停产） (83)3.3防暴半球网络摄像机HIVDC-0105（已停产） (85)3.4百万像素网络半球摄像机HD3MDIP（已停产） (88)3.5日夜转换网络固定摄像机HICC-100P/HICC-100PT（已停产） (90)3.6网络枪式摄像机HICC-0100（已停产） (91)3.7百万像素网络固定摄像机HICC-130P（已停产） (93)3.826倍户外全天候高性能网络快球摄像机HSD-261P-NET（已停产） (94)3.936倍户外全天候宽动态网络快球摄像机HSD-361PW-NET（已停产） (96)4.Pioneer系统摄像机 (99)4.1百万像素室外防暴半球网络摄像机HIVDC-P-0105（已停产） (99)4.2百万像素室内半球网络摄像机HIDC-P-0100-43（已停产） (101)4.3百万像素室内半球网络摄像机HIDC-P-0100V（已停产） (103)4.4全帧速高清室内半球网络摄像机HIDC-P-1100（已停产） (106)4.5200万像素高清半球网络摄像机HIDC-P-2100V（已停产） (108)4.6百万像素网络摄像机HICC-P-0100（已停产） (111)4.7全帧速高清网络摄像机HICC-P-1100（已停产） (113)4.8200万像素高清网络摄像机HICC-P-2100（已停产） (116)4.9300万像素高清网络摄像机HICC-P-3100（已停产） (118)4.10200万像素高清网络防爆半球摄像机HIVDC-P-2100IRV（已停产）无图1214.1123倍室外网络快球摄像机HISD-P-0231（已停产） (124)4.1236倍室外宽动态网络快球摄像机HISD-P-0361W（已停产） (126)4.13D1/ SVGA枪型网络摄像机HICC-P-0100E (128)4.14D1/ SVGA半球型网络摄像机HIDC-P-0100EV (131)4.15D1/ SVGA红外子弹型网络摄像机HICC-P-0100EIRV (133)4.16D1/ SVGA红外半球型网络摄像机HIDC-P-0100EIRV (136)4.17D1/ SVGA防爆红外半球型网络摄像机HIVDC-P-0100EIRV (138)4.18130万高清枪型网络摄像机HICC-P-1100E (141)4.19130万高清半球型网络摄像机HIDC-P-1100EV (143)4.20130万红外高清子弹型网络摄像机HICC-P-1100EIRV (146)4.21130万红外高清半球型网络摄像机HIDC-P-1100EIRV (148)4.22130万防暴红外高清半球型网络摄像机HIVDC-P-1100EIRV (151)4.23300万高清枪型网络摄像机HICC-P-3100 (153)4.24300万红外高清子弹型网络摄像机HICC-P-3100IRV (156)4.25300万高清红外半球型网络摄像机HIDC-P-3100IRV (158)4.26300万高清半球型网络摄像机HIDC-P-3100V (161)4.27300万高清防暴红外半球型网络摄像机HIVDC-P-3100IRV (163)5.IP高清摄像机（HD与VENTI系列） (167)5.1720p高清宽动态网络枪型摄像机HICC-1300W (167)5.2720p高清网络半球型摄像机HIDC-1300V (169)5.3720p高清网络半球型摄像机HIDC-1300W (171)5.4720p高清网络半球型摄像机HIVDC-1300W (173)5.5720p高清网络高速球型摄像机HISD-1181W (175)5.61080p高清网络枪型摄像机HICC-2300 (178)5.71080p高清网络枪型摄像机HICC-2300T (180)5.81080p高清网络半球型摄像机HIDC-2300V (182)5.91080p高清网络半球型摄像机HIVDC-2300V (184)5.101080p高清网络高速球型摄像机HISD-2201W (187)5.11720P高清网络枪型摄像机HICC-1100P（已停产） (189)5.12720P高清真实日夜转换网络枪型摄像机HICC-1100PT（已停产） (191)5.13720P高清室内网络半球型摄像机HIDC-1100PV（已停产） (194)5.14720P高清真实日夜转换室内网络半球型摄像机HIDC-1100PTV（已停产）1965.15720P高清网络半球型摄像机HIVDC-1105PV（已停产） (199)5.16720P高清真实日夜转换网络半球型摄像机HIVDC-1105PTV（已停产） 2015.17720p高清枪型网络摄像机HICC-1600T (203)5.181080p高清枪型网络摄像机HICC-2600T (206)5.19720p高清半球型网络摄像机HIDC-1600TV (208)5.201080p高清半球型网络摄像机HIDC-2600TV (210)5.211080p 20x高清网络高速球型摄像机HISD-2201WE (212)5.221080p 20x高清网络高速球型摄像机HISD-2201WE-IR (215)6.SDI与HDZ系列 (219)6.1云台摄像机HSDPTZ-2201W (219)6.2云台摄像机HIPTZ-1181W (220)6.3云台摄像机HIPTZ-2201W (222)6.41080P20X室内宽动态高清快球网络摄像机HDZ20HDX (224)6.51080P20X室内宽动态高清快球网络摄像机HDZ20HDEX (226)6.6D1 30X室内宽动态快球网络摄像机HDZ30X (228)6.7D1 36X室外宽动态快球网络摄像机HDZ36EX (231)7.模拟半球摄像机 (234)7.1电梯专用半球摄像机HDC-505P-25（已停产） (234)7.2高分辨率彩色半球摄像机HDC-505PV（已停产） (235)7.3电梯专用摄像机HDC-890P-36（已停产） (236)7.4电梯专用摄像机HDC-890P-60（已停产） (237)7.5半球摄像机HDC-890PV（已停产） (239)7.6半球摄像机HDC-890PTV（已停产） (241)7.7半球摄像机HDC-790P-36（已停产） (242)7.8半球摄像机HDC-790P-60（已停产） (243)7.9半球摄像机HDC-795PV（已停产） (244)7.10半球摄像机HDC-795P-36（已停产） (245)7.11半球摄像机HDC-795P-60（已停产） (246)7.12半球摄像机HDC-795PV（已停产） (246)7.13半球摄像机HDC-690P-36/60（已停产） (247)7.14半球摄像机HDC-895PV（已停产） (248)7.15半球摄像机HDC-895PTV（已停产） (250)7.16宽动态防暴半球摄像机HVD-890PV（已停产） (251)7.17宽动态防暴半球摄像机HVD-890PT（已停产） (252)7.18宽动态防暴半球摄像机HVD-890PI（已停产） (254)7.19宽动态红外半球摄像机HDC-890PVIA-E（已停产） (255)7.20电梯专用半球摄像机HDC-690P-25（已停产） (256)7.21室内日夜型半球摄像机HDC-690PV（已停产） (258)7.22600线半球摄像机HDC-6605PV (259)7.23600线高分辨率日夜转换防暴红外变焦半球摄像机HDC-6605PVI (260)7.24700线超高分辨率真实日夜转换变焦半球摄像机HDC-8655PT-F1 (262)7.25700线超高分辨率真实日夜转换变焦半球摄像机HDC-8655PT-F2 (264)7.26700线超高分辨率真实日夜转换宽动态变焦半球摄像机HDC-8655PTW-F12657.27700线超高分辨率真实日夜转换宽动态变焦半球摄像机HDC-8655PTW-F22677.28700线超高分辨率日夜转换变焦半球摄像机HDC-8655PV (268)7.29700线超高分辨率真实日夜转换宽动态变焦半球摄像机HDC-8655PTV .. 2707.30700线超高分辨率真实日夜转换防暴红外变焦半球摄像机HDC-8655PTVI2717.31700线超高分辨率真实日夜转换宽动态防暴红外半球摄像机HDC-8655PTWVI (273)7.32电梯半球摄像机HDC-6605P-28 (275)7.33电梯半球摄像机HDC-6605P-36 (277)7.34600线半球摄像机半球摄像机HDC-6605P-60 (278)7.35电梯半球摄像机HDC-6600P-36 (280)7.36电梯半球摄像机HDC-6600P-36 (281)8.模拟枪式固定摄像机 (284)8.1摄像机VCC-320（已停产） (284)8.2强光抑制摄像机HCC-685PT（已停产） (284)8.3高分辨率日夜转换摄像机HCC-690P（已停产） (285)8.4彩色固定摄像机HCC-645P（已停产） (286)8.5彩色固定摄像机HCC-745P（已停产） (287)8.6高分辨率日夜转换摄像机HCC-745PTW（已停产） (289)8.7日夜转换固定摄像机HCC-795P（已停产） (290)8.8日夜转换固定摄像机HCC-795PT（已停产） (291)8.9日夜转换固定摄像机HCS-890X（已停产） (291)8.10日夜转换固定摄像机HCS-895X（已停产） (292)8.11日夜转换固定摄像机HCD-890X（已停产） (293)8.12日夜转换固定摄像机HCD-895X（已停产） (294)8.13600线日夜转换枪型摄像机HCC-6605P (295)8.14600线真实日夜转换枪型摄像机HCC-6605PT (296)8.15600线高分辨率日夜转换防爆红外阵列变焦摄像机HCC-6605PVI (298)8.16700线超高分辨率日夜转换枪型摄像机HCC-8655P (299)8.17700线超高分辨率真实日夜转换枪型摄像机HCC-8655PT (301)8.18700线超高分辨率真实日夜转换防暴红外阵列型变焦摄像机HCC-8655PTVI3028.19700线超高分辨率真实日夜转换防暴红外阵列型变焦摄像机8.20700线超高分辨率真实日夜转换宽动态枪型摄像机HCC-8655PTW (306)8.21700线超高分辨率真实日夜转换宽动态防暴红外阵列型变焦摄像机HCC-8655PTWVI-C (308)8.22700线超高分辨率日夜转换宽动态枪型摄像机HCC-8655PW (310)8.23700线真实日夜转换宽动态枪型摄像机HCC-8705PTW (311)8.24摄像机HCC-248（已停产） (313)8.251/2”CCD高分辨率彩色摄像机HCC-290P-E（已停产） (314)8.261/2”CCD高分辨率彩色摄像机HCC-295P（已停产） (315)8.27650线超高分辨率摄像机HCC-960P-VR (317)8.28650线超高分辨率摄像机HCC-965P-VR (318)8.29650线超高分辨率摄像机HCC-960PT-VR (319)8.30650线超高分辨率摄像机HCC-965PT-VR (320)8.3125倍日夜转换宽动态一体化摄像机HZC-252P-VR（已停产） (322)8.3236倍日夜转换宽动态一体化摄像机HZC-363P-VR (323)9.模拟快球摄像机 (325)9.1日夜型快球摄像机HSDN-352PXE（已停产） (325)9.2快球摄像机HSDN-251PS（已停产） (326)9.3日夜型快球摄像机HSDC-251PXE（已停产） (327)9.425x宽动态快球摄像机HSDC-252PA-E（已停产） (328)9.536x宽动态快球摄像机HSDC-363PA-E（已停产） (330)9.636x宽动态快球摄像机HSDC-363P (332)9.7室外一体化快球HSD-261P (334)9.8室外一体化快球HSD-261PW (335)9.9室外一体化快球HSD-361P（已停产） (337)9.10室外一体化快球HSD-361PW (338)9.11一体化云台摄像机HPTZ-361W (339)9.12700线超高分辨率37x模拟快球摄像机HSD-371WE (340)9.13700线超高分辨率红外37x模拟快球摄像机HSD-371WE (343)10.防爆摄像机 (346)10.11080P高清防爆网络摄像机HEICC-2301T (346)10.21080P高清网络防爆红外云台摄像机HEIPTZ-2201W-IR (348)10.3防爆一体化摄像机HEPTZ2008 (351)10.4防爆一体化摄像机HEPTZ2008-IR (353)10.51080P高清网络防爆红外云台摄像机HEIPTZ-2201W-IR (356)11.矩阵系统 (360)11.1Maxpro-NET矩阵系统 (360)11.2MegaPIT通道切换装置HS10PIT (364)11.3VB矩阵系统 (365)11.4VideoBolX CPU控制模块 (367)11.5视频输入模块 (367)11.6视频输出模块 (368)11.7协议转换器PIT (368)11.8报警输入输出模块 (369)11.10设备控制配置程序（HVBCFG） (370)11.11图形控制软件（HVBGUI） (370)11.12网络服务器软件（HVBNET） (371)12.键盘 (372)12.1HJC5000矩阵控制键盘 (372)13.硬盘录像机 (374)13.116通道硬盘录像机HD-16DVR-C (374)13.216通道D1全实实嵌入式硬盘录像机HD-16DVR-D (377)13.316通道硬盘录像机HD-16DVR-7016 (379)13.4HD-JC-010键盘——DCS操控设备 (381)13.5HD-NDE-4010 4通道视频解码器——视频输出设备 (382)14.智能分析编码器 (383)14.1智能分析编码器HV AE-0100 (383)14.2智能分析编码器HV AE-0400 (384)1. HUS1.1中心管理服务器HUS-VMS（已不用此版本）HUS-VMS是系统核心服务器，主要包含数据中心管理、报警事件管理、视频流管理、预案编程管理等。

迷你高速球型摄像机安装和操作手册V1.2在使用本产品之前，敬请您仔细阅读本操作手册安全注意事项1．安装设备时，请安装于具有足够承受力的位置。

2．不要在超出限定的温度、湿度或电源规格的状态下使用本产品。

3．球机使用电源：DC12V/2A。

球机输入额定电压会在球机底座或相应的地方标明。

4．不要用强烈的或磨损性洗涤剂清洗设备。

清理污垢时，应以干布清理，污垢不易清除时，可用中性清洗剂轻拭干净。

5．禁止在易燃、易爆的危险区域存储、安装和使用本产品。

6．镜头上如果有尘灰，请使用专用镜头纸擦拭。

1．运输及保管过程中要防止重压、剧烈振动和浸泡等对产品造成的损坏。

2．使用中必须遵守各项电气安全标准，配用本机自带的专用电源。

RS-485及视频信号在传输过程中应与高压设备或电缆保持足够的距离，必要时还要做好防雷击、防浪涌等防护措施。

3．请勿将任何异物或流体物质渗入机器中，以免损坏机器。

4．无论是使用中或非使用中，绝不可以使摄像机瞄准太阳或其它的强光物体。

5．本产品内部并无用户可自行维修的部件。

当机器有故障时，请勿轻易对机器进行任何修理操作，应先参照说明书查出故障，查不出原因则请专业人员维修。

有关维修工作，必须由我公司授权的维修人员进行。

自购买之日起整机保修三年（注：摄像机保修一年）安装目录一、安装说明 (1)1、外型尺寸图 (1)2、产品的安装方式 (2)3、黑罩的拆装方式 (4)二、摄像机的安装方式 (5)三、RS485总线的常识 (8)操作目录一、功能介绍 (11)二、菜单设置 (12)三、技术参数 (21)四、简易故障排除 (22)一、安装说明1.产品的外型尺寸图图1a)吸顶式安装图2图3b)室内壁挂式安装图4图5c)室外壁挂式安装图6图72．产品的安装方式1)吸顶式安装步骤。

a)打开产品包装，小心取出球机及其附件。

b)根据尺寸图在天花板上打好3个安装孔（如图8所示）。

c)用螺丝把球机底座固定到天花板上（如图8所示）。

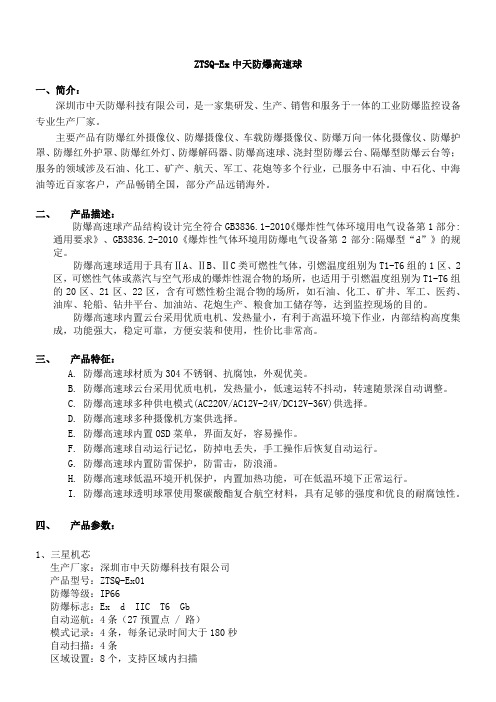

ZTSQ-Ex中天防爆高速球一、简介：深圳市中天防爆科技有限公司，是一家集研发、生产、销售和服务于一体的工业防爆监控设备专业生产厂家。

主要产品有防爆红外摄像仪、防爆摄像仪、车载防爆摄像仪、防爆万向一体化摄像仪、防爆护罩、防爆红外护罩、防爆红外灯、防爆解码器、防爆高速球、浇封型防爆云台、隔爆型防爆云台等；服务的领域涉及石油、化工、矿产、航天、军工、花炮等多个行业，已服务中石油、中石化、中海油等近百家客户，产品畅销全国，部分产品远销海外。

二、产品描述：防爆高速球产品结构设计完全符合GB3836.1-2010《爆炸性气体环境用电气设备第1部分:通用要求》、GB3836.2-2010《爆炸性气体环境用防爆电气设备第2部分:隔爆型“d”》的规定。

防爆高速球适用于具有ⅡA、ⅡB、ⅡC类可燃性气体，引燃温度组别为T1-T6组的1区、2区，可燃性气体或蒸汽与空气形成的爆炸性混合物的场所，也适用于引燃温度组别为T1-T6组的20区、21区、22区，含有可燃性粉尘混合物的场所，如石油、化工、矿井、军工、医药、油库、轮船、钻井平台、加油站、花炮生产、粮食加工储存等，达到监控现场的目的。

防爆高速球内置云台采用优质电机、发热量小，有利于高温环境下作业，内部结构高度集成，功能强大，稳定可靠，方便安装和使用，性价比非常高。

三、产品特征：A. 防爆高速球材质为304不锈钢、抗腐蚀，外观优美。

B. 防爆高速球云台采用优质电机，发热量小，低速运转不抖动，转速随景深自动调整。

C. 防爆高速球多种供电模式(AC220V/AC12V-24V/DC12V-36V)供选择。

D. 防爆高速球多种摄像机方案供选择。

E. 防爆高速球内置OSD菜单，界面友好，容易操作。

F. 防爆高速球自动运行记忆，防掉电丢失，手工操作后恢复自动运行。

G. 防爆高速球内置防雷保护，防雷击，防浪涌。

H. 防爆高速球低温环境开机保护，内置加热功能，可在低温环境下正常运行。

防爆高清一体化高速球型摄像机使用说明书 V1.0.1浙江大华系统工程有限公司防爆标志：Exd ⅡC T6 Gb/DIP A20 TA ，T6前言概述本文档详细描述了安装前设置、吸顶式安装、壁挂式安装等内容。

符号约定危险警告注意表示能帮助您解决某个问题或节省您的时间。

表示是正文的附加信息，是对正文的强调和补充。

重要安全须知以下是关于产品的正确使用方法以及预防危险、防止财产受到损失等内容，使用设备前请仔细阅读本说明书并在使用时严格遵守，阅读后请妥善保存说明书。

●在为设备供电之前，请确保所供电源和设备铭牌上的要求一致。

●设备出厂时留有长约2.5米的控制电缆，在与防爆控制箱连接的时候，应当使用防爆挠性管。

●所有防爆零部件无裂纹和无影响防爆性能的缺陷。

●内、外接地应当可靠。

●对设备进行维护和检修之前，请切断电源。

●请妥善保管好产品包装箱，以便在日后运输时使用。

●核查安装空间及安装地点构造的强度，要求具有8倍的安全系数。

●如果设备工作不正常，请联系购买设备的经销商或最近的服务中心，请勿以任何方式拆卸或修改设备。

（对未经认可的修改或维修所导致的问题，本公司不承担责任。

）●潜在静电电荷危险，电气设备在正常使用、维护和清洁时避免由静电电荷引起点燃危险，使用在爆炸性环境中时，不应触碰和擦拭设备。

如必须更换、擦拭、触碰，则应在环境场所无爆炸性危险气体时进行。

特别声明●产品请以实物为准，说明书仅供参考。

●产品实时更新，如有升级恕不另行通知。

产品部分功能在产品更新前后允许存在细微差异。

●最新程序及补充说明文档敬请与公司客服部联系。

●如在使用设备时发生任何问题，请及时与供应商或公司客服部联系。

●我们已尽量保证说明书中内容的完整与准确，但由于真实环境不稳定等原因，部分数据的实际值可能与说明书中提供的值存在偏差，如有任何疑问或争议，请以公司最终解释为准。

●如不按照说明书中的指导进行操作，因此而造成的任何损失由使用方自己承担。

隐私保护提醒您安装了我们的产品，您可能会采集人脸、指纹、车牌、邮箱、电话、GPS等个人信息。

DQ8807DQ8807高速球型摄象机 高速球型摄象机使用说明DQ8807高速球型摄象机高速球型摄象机使用说明使用说明产品概述一、产品概述DQ8807高速球型摄像机是机、光、电一体化的高科技监控产品。

本产品采用全数码控制，设计精巧简单，使用精密步进电机驱动，反应快速灵敏、定位准确、运转平稳、操控自如。

同时，摄像机自动适应环境明暗和目标远近的变化。

可任意设置227个预置位和8个巡视组，具有4防区自动定位追踪能力。

实现了真正意义上的全方位、全天候、高清晰、智能化监视。

本产品具有掉电记忆功能，自动恢复掉电前的工作状态，使系统更加安全可靠。

提供支架安装、吊装、吸顶等多种安装方式，优化了系统部件之间的连接，既提高了系统的可靠性又便于安装和维护。

本高速球型摄像机适用于各行各业大面积、活动目标的监视。

如智能大厦、银行保安、城市道路、电力部门、机场、车站监控等。

理念创新：DQ8807力图做到光机电人无缝配合，让操作者产生随心所欲的感觉。

便捷拨码：拨码只须拆下护罩而不必拆下球体。

优化起、制动：采用最新的DSP算法，使起动、制动快速平顺。

低功耗：满负载（含SONY摄象机）峰值电流800mA。

技术指标二、技术指标高速球型摄像机技术参数术参数1．高速球型摄像机技术参数供电电源 DC12V ±5%功率消耗 15W通信方式 RS485总线通信波特率 1200／2400／4800／9600 bps可选水平旋转速度 每秒0.4º-360º（1-64级变速）水平旋转范围 360º无限制转动俯仰旋转速度 每秒0.4º-270º（1-64级变速）俯仰范围 0º-90º自动翻转功能 垂直90º时可自动水平翻转180º变焦速度自动控制 云台的控制速度根据变焦的长短自动调节2点扫描 随意可设2点扫描速度 1-64级可设2点扫描停留时间 1-60秒可设227个预置位本机预置位数量8个巡视组到每个预置位速度 1-64级可设，每秒0.4º-360º每个巡视点停留时间 1-60秒可设每个巡视组巡视点数量 2-64个巡视点随意可设报警输入端口数量 4个报警继电器输出（常闭） 1个 断开条件：断电或检测到入侵风扇、加热器（选配） 风扇，加热器自动启动AC220V环境温度 室内球：（0ºC—+40ºC） 室外球：（-40℃-+60℃）环境湿度 ≤95%无结露现象2．高速球型摄像机的镜头参数一体化摄像机))高速球型摄像机的镜头参数((内置SONY一体化摄像机型号 SONY 18倍彩色/SONY 18倍彩色转黑白(日夜两用)同步方式 内同步/外同步扫描方式 2：1隔行扫描清晰度 >480线最低照度 0.7Lux/0.002Lux光圈 自动/手动聚焦 自动/手动变焦率 光学18倍焦距 4.1/73.8mm图像角度 广角47º，远角2º背光补偿 背光补偿白平衡 自动增益控制 自动信号制式 NTSC/PAL信噪比 ＞55dB视频信号输出 1.0±0.2Vpp三、拨码设置拨码设置在球机未安装前，请首先确认系统中的控制主机所使用通信协议、波特率及本机地址码，然后将拨码开关设置成与控制系统完全一致，其对应的拨码开关位置及连接线见下图：SW1SW21.球型摄像机地址设定球型摄像机地址设定高速球型摄像机在使用前需要设定地址码，地址码由PCB板上八位拨码开关（SW1）设置，采用二进制8421码。

款式一产品特性：1、红外灯与摄像机分仓隔离，不反光2、红外灯与摄像机同步转动，可充分利用光源3、铝合金外壳，散热性好4、双风扇散热，有效调整球机内外温度。

5、金属齿轮，适合全天候运转6、内置多协议自识别协议解码板，方便施工调整7、快装型云台机芯8、红外距离：100米看清五官，120米发现目标云台参数：云台电压：AC24V云台功率: 10W输出电压：DC12V（摄像机用）输出电流：1000mA通讯协议:自动识别Pelco-D,Pelco-P等多种通讯协议通讯方式：RS485总线控制方式，波特率2400/4800/9600可调旋转角度: 水平：0°-355°，垂直：0°-90°旋转速度: 水平：9°/S，垂直：9°/S旋转限位:水平0-355°可调，垂直不可调自动扫描：1条摄像机参数:图像传感器：1/4″SONY Super CCD感光面积：3.6mm×2.4mm图像像素：PAL: 752(H)×582(V)；NTSC:768(H)×494(V)分辨率：480 TVL(电视线)电子快门：PAL: 1/50－1/100,000(秒)；NTSC: 1/60－1/100,000(秒)信号系统：PAL / NTSC光学镜头：3.9mm～105.3mm(30X)电子放大：无最低照度：0.01 LUX同步系统：内同步信噪比：>52 dB操作菜单：内置OSD(On Screen Display)菜单聚焦系统：自动/手动控制接口：线控/RS485视频输出：1.0VP-P,75Ω红外灯参数：红外灯功率：24W红外灯规格：12颗Ø22台湾鼎元芯片LED灯，100米看清五官，120米发现移动物体。

基本参数：外壳：铝合金，表面烤漆，波纹白支架：铝合金，表面烤漆，波纹白透明罩：亚克力（透光度好，不变形），无色供电电源：AC24V2.5A（防雨）安装环境：室外安装方式：壁装（横向安装）/吊装（垂直安装）工作温度：-25℃--49℃（有温控）/ -0℃--49℃（无温控）环境湿度：90%RH相机尺寸：150X65X70mm（建议安装一体机或短枪机）包装参数：包装尺寸：30*30*40cm重量：4.5kg整套产品：1、球体 1套2、支架（壁装或吊装）1个3、AC24V2.5A防水电源 1个4、说明书、合格证、保修卡1套5、配件 1套款式二产品特性：1、红外灯与摄像机分仓隔离，不反光2、红外灯与摄像机同步转动，可充分利用光源3、铝合金外壳，散热性好4、双风扇散热，有效调整球机内外温度。

博世的 AutoDome 模块化摄像机系统是革新概念的球型摄像机。

它不仅仅是一个摄像机系列，而且还是建立在智能化、可互换模块系统之上的球型摄像机平台，使您可以快速、经济地更新摄像机功能。

由于它采用的是通用组件，因此您可以当前安装基本型摄像机系统，并在将来迁移到更先进的版本 – 无需更换整个球型摄像机系统，从而保护您的初始投资。

完全互换的模块整个 AutoDome 系统建立在五种可互换模块之上：CPU 、摄像机、防护罩、通信和电源模块。

只需简单更换 AutoDome 的可互换模块之一，即可迅速从模拟摄像机升级到 IP 摄像机、从彩色摄像机升级到日/夜两用型，或者添加移动跟踪功能。

您将前所未有地可以根据自身不断变化的需求来快速、经济地建立安防系统。

通过使用相同的防护罩组件，所有安装都具有一致的外观，观察者无从知悉是哪一种类型的摄像机（如果有）正在实施监控。

此外，这一独特的模块化设计还赋予您优异的灵活性，让您可以根据特殊的覆盖要求或站点计划的改变，在不同防护罩之间移动摄像机。

例如，无需切断电源，监视特定区域的 18x 云台摄像机即可轻松“热交换”成为 26x 日/夜两用型摄像机。

无需拆除球型摄像机或重新布线，即可轻松快捷地从基本球型摄像机迁移到具有先进功能（例如 AutoTrack II 智能跟踪）的球型摄像机。

AutoDome 的以太网通信模块使您可以添加 IP 功能，同时保留与现有模拟输入和输出的连接。

200 系列亮点AutoDome 200 系列是经济实惠的高速球型摄像机，它采用高性能的 18x 彩色云台摄像机。

200 系列支持多种标准和可选的视频和数据传输方法，包括 Bilinx （通过同轴电缆和 UTP ）、光纤甚至以太网上的 TCP/IP 。

另外，还可以通过这些电缆执行远程控制、配置和固件更新，让您全方位控制摄像机。

可选 IP 通信模块的混合功能不仅可以保护您当前的模拟技术投资，同时也为您迁移到完全数字化的基于 IP 的解决方案提供了清晰、可靠的途径。
