榆林学院题目锅炉课程设计学生姓名学号院 ( 系 ) 能源工程学院专业热能与动力工程指导教师胡广涛报告日期2015年06月 10日目录前言第一章锅炉课程设计任务书 (4)第二章煤的元素分析数据校核和煤种判别 (5)第三章燃料燃烧计算 (6)第四章锅炉热平衡计算 (8)第五章炉膛设计和热力计算 (9)第六章前屏过热器设计和热力计算 (13)第七章后屏过热器设计和热力计算 (17)第八章高温再热器设计和热力计算 (21)第九章第一悬吊管热力计算 (25)第十章高温对流过热器设计和热力计算 (27)第十一章第二悬吊管热力计算 (30)第十二章低温再热器垂直段设计和热力计算 (32)第十三章转向室热力计算 (36)第十四章低温再热器水平段设计和热力计算 (38)第十五章省煤器设计及热力计算 (41)第十六章分离器气温和前屏进口气温的校核 (44)第十七章空气预热器设计和热力计算 (45)第十八章锅炉整体热平衡校核 (52)第十九章热力计算结果的汇总 (53)前言《锅炉原理》是一门涉及基础理论面较广，而专业实践性较强的课程。
该课程的教学必须有相应的实践教学环节相配合，而课程设计就是让学生全面运用所学的锅炉原理知识设计一台锅炉，因此，它是《锅炉原理》课程理论联系实际的重要教学环节。
它对加强学生的能力培养起着重要的作用。
本设计说明书详细的记录了锅炉本体各受热面的结构特征和工作过程，内容包括锅炉受热面，锅炉炉膛的辐射传热及计算。
对流受热面的传热及计算，锅炉受热面的布置原理和热力计算，受热面外部工作过程，锅炉蒸汽参数的变化特性与调节空气动力计算等。
由于知识掌握程度有限以及三周的设计时间对于我们难免有些仓促，此次设计一定存在一些错误和遗漏。
第一章锅炉课程设计任务书1.1 引言锅炉课程设计是巩固我们理论知识和提高实践能力的重要环节。
它不仅使我们对锅炉原理课程的知识得以巩固、充实和提高掌握了锅炉机组的热力计算方法，学会使用锅炉机组热力计算标准方法，并具有综合考虑锅炉机组设计与布置的初步能力而且培养了我们查阅资料，合理选择和分析数据的能力，培养了我们严肃认真和负责的态度。

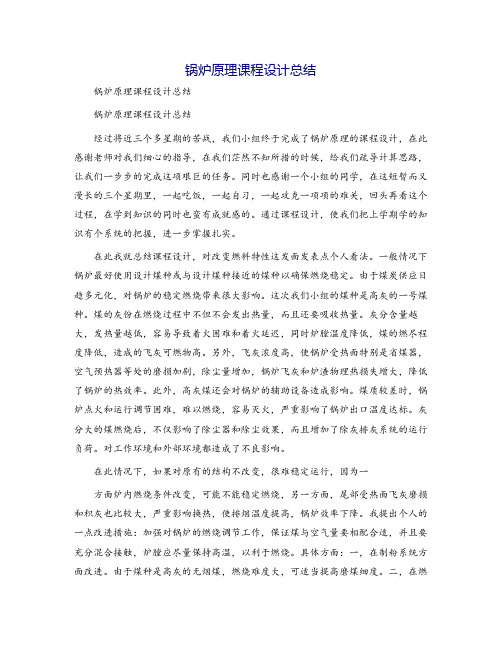

锅炉原理课程设计总结锅炉原理课程设计总结锅炉原理课程设计总结经过将近三个多星期的苦战，我们小组终于完成了锅炉原理的课程设计，在此感谢老师对我们细心的指导，在我们茫然不知所措的时候，给我们疏导计算思路，让我们一步步的完成这项艰巨的任务。
同时也感谢一个小组的同学，在这短暂而又漫长的三个星期里，一起吃饭，一起自习，一起攻克一项项的难关，回头再看这个过程，在学到知识的同时也蛮有成就感的。
通过课程设计，使我们把上学期学的知识有个系统的把握，进一步掌握扎实。
在此我就总结课程设计，对改变燃料特性这发面发表点个人看法。
一般情况下锅炉最好使用设计煤种或与设计煤种接近的煤种以确保燃烧稳定。
由于煤炭供应日趋多元化，对锅炉的稳定燃烧带来很大影响。
这次我们小组的煤种是高灰的一号煤种。
煤的灰份在燃烧过程中不但不会发出热量，而且还要吸收热量。
灰分含量越大，发热量越低，容易导致着火困难和着火延迟，同时炉膛温度降低，煤的燃尽程度降低，造成的飞灰可燃物高。
另外，飞灰浓度高，使锅炉受热面特别是省煤器，空气预热器等处的磨损加剧，除尘量增加，锅炉飞灰和炉渣物理热损失增大，降低了锅炉的热效率。
此外，高灰煤还会对锅炉的辅助设备造成影响。
煤质较差时，锅炉点火和运行调节困难，难以燃烧，容易灭火，严重影响了锅炉出口温度达标。
灰分大的煤燃烧后，不仅影响了除尘器和除尘效果，而且增加了除灰排灰系统的运行负荷。
对工作环境和外部环境都造成了不良影响。
在此情况下，如果对原有的结构不改变，很难稳定运行，因为一方面炉内燃烧条件改变，可能不能稳定燃烧，另一方面，尾部受热面飞灰磨损和积灰也比较大，严重影响换热，使排烟温度提高，锅炉效率下降。
我提出个人的一点改进措施：加强对锅炉的燃烧调节工作，保证煤与空气量要相配合适，并且要充分混合接触，炉膛应尽量保持高温，以利于燃烧。
具体方面：一，在制粉系统方面改进。
由于煤种是高灰的无烟煤，燃烧难度大，可适当提高磨煤细度。
二，在燃烧设备上改进。
《锅炉原理》课程设计目录一、概述 (2)1、锅炉课程设计的目的 (2)2、锅炉课程设计热力计算方法 (2)3、校核热力计算的主要内容 (2)4、整体校核热力计算过程顺序 (3)二、热力计算 (3)1、热力计算方法 (3)2、锅炉基本资料 (4)3、理论空气量、理论烟气容积的计算 (6)4、空气烟气焓 (6)5、锅炉热效率及燃料消耗量的估算 (8)6、炉膛校核热力计算 (9)三、对流受热面和燃烧器的选择 (13)1、屏式过热器 (13)2、对流过热器 (14)3、燃烧器 (14)四、课设总结 (15)参考文献： (16)一、概述1、锅炉课程设计的目的锅炉课程设计是《锅炉原理》课程的重要教学实践环节。
通过课程设计应达到以下目的：对锅炉原理课程的知识得以巩固、充实和提高；掌握锅炉机组的热力计算方法，学会使用《锅炉机组热力计算标准方法》，并具有综合考虑锅炉机组设计与布置的初步能力；培养学生查阅资料、合理选择和分析数据的能力；培养学生对工程技术问题的严肃认真和负责的态度。
2、锅炉课程设计热力计算方法根据计算任务的不同，可分为设计（结构）热力计算和校核热力计算两种。
本课程设计为设计热力计算，即进行设计新锅炉时的热力计算称为设计热力计算。
主要任务是在锅炉容量和参数、燃料性质以及某些受热边界的水、汽、风、烟温度给定的情况下，选定合理的炉子结构和尺寸，并计算出各个受热面积和数值，同时也为锅炉其他一些计算提供必要的原始资料。
一般来说，对已有的锅炉进行改造估算时常用校核热力计算，设计制造新锅炉时用设计热力计算。
但随着人们对已有锅炉认识的不断加深，已积累了相当多的成熟经验。
因此，在设计制造新锅炉时，也多是先将锅炉结构等初步布置好，然后以校核热力计算方法来进行修正，并不直接采用设计热力计算。
所以，掌握好校核热力计算方法是非常重要的。
3、校核热力计算的主要内容1）、锅炉辅助设计计算：为后面受热面的热力计算提供必要的基本计算数据获表图；2）、受热面热力计算：其中包括为热力计算提供结构数据的各受热面的结构计算；3）、计算数据的分析：鉴定设计质量、考核学生专业知识水平的主要依据。

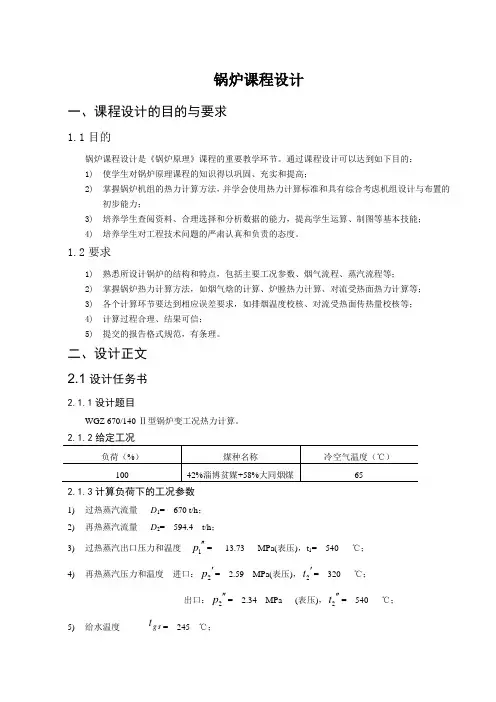

锅炉课程设计一、课程设计的目的与要求1.1目的锅炉课程设计是《锅炉原理》课程的重要教学环节。
通过课程设计可以达到如下目的： 1) 使学生对锅炉原理课程的知识得以巩固、充实和提高；2) 掌握锅炉机组的热力计算方法，并学会使用热力计算标准和具有综合考虑机组设计与布置的初步能力；3) 培养学生查阅资料、合理选择和分析数据的能力，提高学生运算、制图等基本技能； 4) 培养学生对工程技术问题的严肃认真和负责的态度。
1.2要求1) 熟悉所设计锅炉的结构和特点，包括主要工况参数、烟气流程、蒸汽流程等； 2) 掌握锅炉热力计算方法，如烟气焓的计算、炉膛热力计算、对流受热面热力计算等； 3) 各个计算环节要达到相应误差要求，如排烟温度校核、对流受热面传热量校核等； 4) 计算过程合理、结果可信； 5) 提交的报告格式规范，有条理。
二、设计正文 2.1设计任务书2.1.1设计题目WGZ 670/140-Ⅱ型锅炉变工况热力计算。
2.1.3计算负荷下的工况参数1) 过热蒸汽流量 D 1= 670 t/h ； 2) 再热蒸汽流量 D 2= 594.4 t/h ； 3) 过热蒸汽出口压力和温度1p ''= 13.73 MPa(表压)，t 1= 540 ℃；4) 再热蒸汽压力和温度 进口：2p '= 2.59 MPa(表压)，2t '= 320 ℃；出口：2p ''= 2.34 MPa(表压)，2t ''= 540 ℃；5) 给水温度 gs t = 245 ℃；6) 给水压力 gs p =15.6 MPa(表压)； 7) 汽包工作压力 qb p =15.2 MPa(表压)；8) 冷空气温度lk t 65 ℃；9) 主烟道烟气份额 53 %； 10) 一级减温水量 25000 t/h ； 11) 二级减温水量 12000 t/h ；2.1.4燃料特性1) 燃料名称： 42%淄博贫媒+58%大同烟煤 ；2) 收到基成分（%）：Car = 68.28 Har= 3.912 Oar= 4.79 Nar= 0.826 Sar= 2.368 3) Aar= 16.278 Mar= 3.546 ； 4) 干燥无灰基挥发分Vdaf= 19.786 %； 5) 低位发热量：,ar netQ = 21701.6 kJ/kg ；6) 灰熔点：DT ＝ 1375.2 ℃；FT ＝ 1416.8 ℃；ST ＝ 1395.2 ℃； 7) 哈氏可磨性指数HGI ＝ 64.82 。
