目录一、摘要 (1)二、关键字 (2)三、设计任务 (2)四、实现方法 (2)五、系统框图 (2)六、调试中遇到的问题及解决方法 (3)七、程序设计内容 (7)八、程序 (7)九、程序流程图 (10)十、总结 (11)附录I 元件清单 (12)附录II 原理图 (13)附录II PCB 及参考文献 (14)一.内容摘要：该作品是基于AT89S52单片机为核心;可实现的功能:1开始计时：利用外部中断1与定时中断1进行开始功能与计功能。
2暂停计时：利用外部中断0关闭定时实现暂停功能。
3硬件复位：利用电容的冲电与放电特性实现硬件复位。
二.关键字： AT89S52单片机，开始，暂停，复位。
三.设计任务：设计一0到99秒计时器。
设计要求：1实现0到99秒计时，显示时间为一秒。
2具有开始，暂停，复位功能。
四.实现方法：用AT98C51单片机做一个最小系统板，计数器的复位功能通过单片机的硬件复位来实现。
秒表的显示用两位数码管显示，秒表的秒计数和循环通过程序控制单片机的输出来显示在数码管上。
秒表的开始和暂停通过外部中断1和外部中断0来实现。
五.系统框图1.单片机最小系统板及程序下载端口：单片机下载端口，实现将程序下载到单片机中而提供的端口。
2、硬件复位控制按钮通过按键开关的断开与接通来给单片机复位端口提供不同的电平，但输入高电平时，单片机实现硬件复位功能。
当没有信号输入时，单片机照常工作。
实现秒表的复位功能3、开关控制开始、暂停。
通过A3，A2控制外部中断端口低电平有效，通过外部中断实现开始，暂停功能。
4.数码管显示：通过2个一位共阳极数码管实现0到99秒的显示。
3，8管脚为公共端，其他管脚为低电平有效。
5.单片机采用内部振荡电路，且与各个部分的连接图，单片机晶振的作用是为系统提供基本的时钟信号。
通常一个系统共用一个晶振，便于各部分保持同步。
有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的方法保持同步。

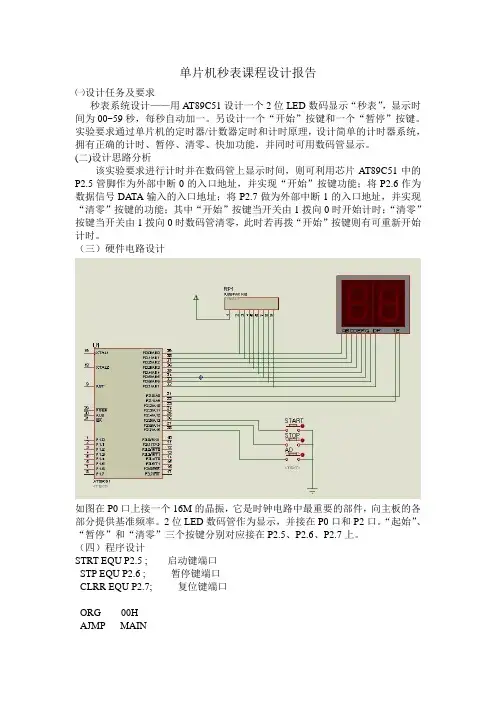

单片机秒表课程设计报告㈠设计任务及要求秒表系统设计——用AT89C51设计一个2位LED数码显示“秒表”，显示时间为00~59秒，每秒自动加一。
另设计一个“开始”按键和一个“暂停”按键。
实验要求通过单片机的定时器/计数器定时和计时原理，设计简单的计时器系统，拥有正确的计时、暂停、清零、快加功能，并同时可用数码管显示。
(二)设计思路分析该实验要求进行计时并在数码管上显示时间，则可利用芯片AT89C51中的P2.5管脚作为外部中断0的入口地址，并实现“开始”按键功能；将P2.6作为数据信号DATA输入的入口地址；将P2.7做为外部中断1的入口地址，并实现“清零”按键的功能；其中“开始”按键当开关由1拨向0时开始计时；“清零”按键当开关由1拨向0时数码管清零，此时若再拨“开始”按键则有可重新开始计时。
（三）硬件电路设计如图在P0口上接一个16M的晶振，它是时钟电路中最重要的部件，向主板的各部分提供基准频率。
2位LED数码管作为显示，并接在P0口和P2口。
“起始”、“暂停”和“清零”三个按键分别对应接在P2.5、P2.6、P2.7上。
（四）程序设计STRT EQU P2.5 ; 启动键端口STP EQU P2.6 ; 暂停键端口CLRR EQU P2.7; 复位键端口ORG 00HAJMP MAINORG 0BH ;定时器T0，中断入口AJMP T0INTORG 30HMAIN: MOV R0,#20 ; 中断计数器（循环次数）MOV TMOD,#01H; 定时器初始化MOV TH0,#3CH ; 设定时间50msMOV TL0,#0B0HMOV DPTR,#TABLESETB EA ; 开中断SETB ET0 ; 启动T0k1: LCALL DISPJB STRT,K2 ; 等待k2键停止LCALL DISPJNB STRT,$-3AJMP STARTk2: JB STP,K3 ; 等待K3键LCALL DISPJNB STP,STOPK3: JB CLRR, K1 ; 等待K1键LCALL DISPJNB CLRR,CLEARAJMP K3START: SETB TR0AJMP K1STOP: CLR TR0AJMP K2CLEAR: CLR TR0MOV 40H,#0AJMP K1T0INT: MOV TH0,#3CH ; 重新设置初始值MOV TL0,#0B0HDJNZ R0,RTIMOV R0,#20MOV A,40HCJNE A,#59,ADD1 ; 判断是否等于59MOV 40H,#00H ; 清零CLR TR0AJMP RTIADD1: ADD A,#01H ; 加一MOV 40H,ARTI: RETIDISP: MOV A,40HMOV B,#10DIV AB ;//当前值除以10MOV 20H,A ;//得出的商送给十位MOV 21H,B ;//得出的余数送给个位CLR P2.0SETB P2.1MOV A,20H ;//十位显示MOVC A,@A+DPTRMOV P0,ALCALL DELAYCLR P2.1SETB P2.0MOV A,21H ; //个位显示MOVC A,@A+DPTRMOV P0,A ; P0显示RETDELAY: ;误差0usMOV R6,#01HDL0:MOV R5,#61HDJNZ R5,$DJNZ R6,DL0RETTABLE: DB 0C0H,0F9H,0A4H,0B0H,99H ;//共阳极0-9显示代码DB 92H,82H,0F8H,80H,90HEND（五）调试及结论在整个程序设计、电路的选择过程中，小组成员都遇到了许多问题。
工程技术学院课程设计题目：用单片机AT８９C5１设计一个2位的LED数码显示作为“秒表”专业：电气工程及其自动化年级： 2009级学号： 2０0９1４4７ 2０0９141４ 200９1444 姓名：付忠林梁宗林李座指导教师: 杨彦鑫日期: ２012年12月12日云南农业大学工程技术学院目录一、设计题目和要求：................................................................................... 错误!未定义书签。
二、设计目的：ﻩ错误!未定义书签。
三、设计内容：ﻩ错误!未定义书签。
四、课程设计心得体会ﻩ错误!未定义书签。
五、参考文献ﻩ错误!未定义书签。
六、课程设计指导教师评审标准及成绩评定............................................... 错误!未定义书签。
附件1：秒表原理图（实际接线图）............................................................ 错误!未定义书签。
附件2:仿真图1ﻩ错误!未定义书签。
附件3：仿真图2ﻩ错误!未定义书签。
一、设计题目和要求：题目三：秒表应用AＴ89Ｃ５１的定时器设计一个2位的ＬED数码显示作为“秒表”:显示时间为0０～99ｓ,每秒自动加1，设计一个“开始”键,按下“开始”键秒表开始计时。
设计一个“复位”键，按下“复位”键后，秒表从0开始计时。
任务安排：李座负责绘制电路原理图；梁宗林负责收集资料及电子版整理;付忠林负责程序和仿真。
二、设计目的：1.进一步掌握AT8９C５１单片机的结构和工作原理；2.掌握单片机的接口技术及外围芯片的工作原理及控制方法；3.进一步掌握单片机程序编写及程序调试过程，掌握模块化程序设计方法;4.掌握PROTEUＳ仿真软件的使用方法；5.掌握LＥD数码管原理及使用方法。
一：课程设计题目秒表/时钟计时器二：课程设计任务与要求：利用89C51单片机设计秒表/时钟计时器,通过LED显示器显示秒十位和个位，在设计过程中用一个存储单元作为秒计数单元，当一秒钟到来时，就让秒计数单元加1,当秒计数达到60时，就自动返回到0，重新开始秒计数。
三：设计过程:1.设计原理：此次课程设计题目是秒表/时钟计时器,由课程设计的要求和任务，我采用的C语言编程，设计秒表要求一秒定时，采用了定时器和FOR循环来定时,其中一个软件一个硬件,会在方案论证中分析在1秒时采用的是硬件定时，即用单片机内部的定时器T0。
先将时钟初始化，赋入初值50ms定时,循环20次来进行1秒定时。
然后由定义的变量second来进行加一运算，然后将其值通过P1,P2口在数码管上进行显示。
其中数码管的显示时，我在程序中首先定义了一个关于数码管显示的字形码定义，以便在显示时调用即可。
（1）方案论证：方案1:在方案1中,我们所选用的是软件定时，即用for循环来定时1秒进行显示的变化.方案2:在方案2中,采用的是硬件定时，即用单片机内部的定时器T0。
先将时钟初始化,赋入初值50ms定时，循环20次来进行1秒定时.方案比较：我们从两方面进行两种方案的比较，第一，由于此次课程设计要求是秒表，则在定时时要求比较精确，所以采用硬件的定时器定时时比较准确的。
第二，由于秒表的定时程序是很小的，在利用软件定时占用的CPU并不是很多,不能显现出来，但真正大程序时会很占用资源的，所以在用定时中断过程中是非常节省资源的.综合上述两种比较，我们选用了第二种方案.（2)创新点：a。
在课程要求的基础上，我们做成的电路板上，用复位键来控制秒表计时的重新开始，即清零。
b。
在以上设计的基础上，我们又重新设计了一个程序,基本原理没有变，只是将秒表在到达59清零的瞬间向分的位数上进1，程序将会在附录3中给出。
2.硬件系统框图与说明:首先,连接的是单片机51的最小系统，其中包括时钟电路,复位电路，在此中包括的元器件在附录3中.我们所选用的数码管是共阴极的,置1时导通,所以将单片机的P1。

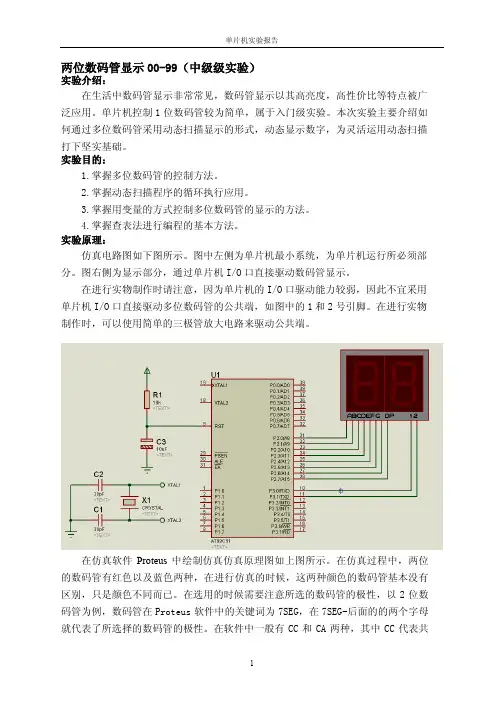

姓名班级指导老师时间信息工程学院图1 硬件电路连接图（二)显示电路两位数码管循环显示00～99电路数码管只要就是用于数字得显示.数码管有共阴与共阳得区分,单片机都可以进行驱动，但就是驱动得方法却不同。
两位数码管循环电路就是由电阻、二极管与数码管组成,电源＋５Ｖ通过560得电阻直接给数码管得7个段位供电,P０、０—Ｐ0、7对应了两个接数码管得A，B，C，Ｄ,Ｅ，F,Ｇ与小数点位，P2、6接显示个位数得数码管得3、８引角,P2、7则接十位数得。
P２、6与P2、７端口分别控制数码管得十位与个位得供电，当相应得端口变成低电平时,驱动相应得三极管会导通，+5V通过二极管与驱动三极管给数码管相应得位供电,这时只要P0口送出数字得显示代码，数码管就能正常显示需要得数字。
图2 十位显示动态数码管(共阳数码管）图3 个位显示静态数码管（共阴数码管）(三）时钟电路时钟电路得晶振频率越高，系统得时钟频率越高，单片机得运行速度也越快。
晶振频率根据设计需要设为12MHz，又根据谐振性质,电路中得电容应选择为３0ｐＦ左右。
图4 时钟电路（四)复位电路ＭCS—51单片机得复位就是靠外部电路实现得。
MCS—51单片机工作之后,只要在她得ＲST引线上加载10ｍs以上得高点平,单片机就能有效地复位。
MCS－51单片机通常采用上电自动复位与按键复位两种方式。
最简单得复位电路如图５：图5 复位电路上电瞬间，RC电路充电,RST引线出现正脉冲,只要ＲST保持10ms以上得高电平,就能使单iｆ（i++＝=100）／／如果i=0{i=0；couｎｔ+＋;Ｐ0＝CＯDE［couｎt/10];P2＝～CＯＤE［ｃount%1０］;if（count==99)couｎt=0; //如果到了９9,则重新从0开始计数｝}结果与分析(可以加页)：（一）调试结果1.初始状态图7：初始状态结果图2．开始计时后按下按键暂停图8:中间状态图示（二）问题分析及解决措施１、一开始时没有分清楚数码管就是共阴数码管还就是共阳数码管，Ｃ语言程序中默认数码管就是共阴，所以两个P接口得值都就是按照共阴去写得，导致数码管选段及位显有问题，后来经过老师得指点,将共阳数码管P2得接口改成了共阴。
标准文档9创新实践实训报告学院信息电子技术学院专业电子信息工程班级14学籍号姓名指导教师蒋野2017年06月29日单片机控制秒表电路一、电路工作原理1.工作原理用STC89C52设计一个2位的LED数码显示作为“秒表”：显示时间为00—99秒，每秒自动加1，另设计一个“暂停”键S2和一个“继续”键S3。
为使本设计系统更加完善，可以引入一个“复位”键S1，以方便对系统的控制。
如图。
本系统采用STC89C51单片机为中心器件，利用其定时器/计数器定时计数的原理，结合硬件电路如电源电路，晶振电路，复位电路和显示电路，以及一些按键电路等来设计计数器，将软硬件有机结合起来，其中软件系统采用汇编语言编写程序，包括显示程序，计数程序，中断，硬件系统利用Protues强大的功能来实现，简单易于观察，在仿真中就可以观察到实际的工作状态。
2.元器件作用（1)STC89C52单片机在电子行业中有着广泛的应用。
AT89C52有40个引脚，32个外部双向输入/输出(I/O)端口，同时内含2个外中断口，3个16位可编程定时计数器,2个全双工串行通信口，2 个读写口线，STC89C52可以按照常规方法进行编程，也可以在线编程。
其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的 Flash存储器可有效地降低开发成本。
（2)时钟电路作用是为电路提供唯一的时钟信号。
（3)复位电路外接一个开关，控制电路复位，接通电源电路直接复位，如果没有开关亦可将复位电路引出导线接电源后断开。
（4）本设计要求使用共阳极的数码管，如下是共阳极的数码管的0-9编码：0xc0，0x92，0x82，0xf8，0x80，0x90，0xf9，0xa4，0xb0，0x99.（5）控制电路:S2按下电路停止计时，S3按下电路恢复计时。
二、程序流程图主程序流程图三、检测安装与调试1.元件检测共阳极数码管检测管脚序号利用万用表二极管档红表笔接一个抵住两个管脚，利用另一个接触其他，找出1，2两个管脚，继续分别找出A,D,C,D,E,F,G,Dp管脚。
课程设计说明书课程名称：单片机技术设计题目：倒计时数字秒表设计院系：学生：三学号： *********专业班级： ***********指导教师：四年月日课程设计任务书倒计时秒表摘要：本次课程设计以AT89S52单片机为核心设计一个倒计时数字秒表，计数初值为59并开始每秒自动减1，当按键1按下时记录当前时间值，当按键2按下时显示当前记录值，显示过之后再次按下按键1时秒表复位为59。
本设计硬件部分包括电源电路、复位电路、按键电路、振荡电路、数码管显示电路五部分电路，软件程序部分有定时中断程序、外部中断程序、显示子程序和延时子程序等。
软件Proteus画出原理图并进行仿真，依照仿真成功的原理图接线，在万能版上把个个器件焊接好从而实现预期的功能。
关键词：倒计时 AT89S52 74LS47 数码管目录1.设计背景 (5)1.1、设计课题的提出 (5)1.2、设计作用与意义 (5)2.设计方案 (6)2.1、可行方案选择 (6)2.2、可行方案比较 (6)3.方案实施 (7)3.1、硬件电路的实施 (7)3.2、软件程序的实施 (11)4.结果与结论 (13)4.1、Proteus仿真运行结果 (13)4.2、结论 (14)5.收获与致 (14)6.参考文献 (14)7.附件 (15)7.1、附件一（整体电路图） (15)7.1、附件二（元件清单图） (16)7.1、附件三（程序） (17)7.1、附件四（运行实物图） (22)1.1设计课题的提出计时器日常生活中随处可见，我们手上的电子表，手机上的时间显示等，这些利用数字电路实现的装置，与机械时钟相比具有更高的准确性与直观性，且无机械装置，具有更长的使用寿命。
其中重要的组成部分就是计数器模块，是单片机中常见的模块，以计时器为基础还可以设计更多对日常生活密切相关的设备，诸如定时报警、按时自动打铃、时间程序自动控制、定时广播、自动启闭路灯、定时开关烘箱、甚至各种定时电器的自动启用等，都是以计时器为基础的。
单片机课程设计说明书题目：电子秒表学生姓名：专业：班级：指导教师：日期：目录第一章单片机课程设计任务书 (1)一、目的意义 (1)二、设计时间、地点和班级 (1)三、设计内容 (1)四、参考电路图形 (2)五、单片机的相关知识 (3)第二章硬件设计 (5)一、单片机简介 (5)二、电源电路 (5)三、晶振振荡电路 (5)四、复位电路 (5)五、显示电路 (6)六、键盘电路 (6)七、硬件主电路图设计 (7)八、元件清单 (7)第三章软件设计 (8)一、软件设计概述 (8)二、主程序流程图 (8)三、程序中各函数设计 (8)四、C语言主程序设计 (10)第四章课程设计体会 (13)..参考文献 (14)五、单片机相关知识本课题在选取单片机时，充分借鉴了许多成形产品使用单片机的经验，并根据自己的实际情况，选择了AT89C51。
AT89C51单片机采用40引脚的双列直插封装方式。
图1.2为引脚排列图，40条引脚说明如下：主电源引脚Vss和Vcc①Vss接地②Vcc正常操作时为+5伏电源外接晶振引脚XTAL1和XTAL2①XTAL1内部振荡电路反相放大器的输入端，是外接晶体的一个引脚。
当采用外部振荡器时，此引脚接地。
②XTAL2内部振荡电路反相放大器的输出端。
是外接晶体的另一端。
当采用外部振荡器时，此引脚接外部振荡源。
图1.2 AT89C51单片机引脚图控制或与其它电源复用引脚RST/VPD，ALE/PROG，PSEN和EA/Vpp①RST/VPD 当振荡器运行时，在此引脚上出现两个机器周期的高电平（由低到高跳变），将使单片机复位在Vcc掉电期间，此引脚可接上备用电源，由VPD向内部提供备用电源，以保持内部RAM中的数据。
②ALE/PROG正常操作时为ALE功能（允许地址锁存）提供把地址的低字节锁存到外部锁存器，ALE 引脚以不变的频率（振荡器频率的1/6）周期性地发出正脉冲信号。
因此，它可用作对外输出的时钟，或用于定时目的。
单片机课程设计报告秒表设计电子科学系班级：姓名：学号:指导老师:实用文档2013.12.01实用文档课程设计任务书实用文档实用文档摘要：在生活中我们常常用到秒表作为计时器，为了更深刻理解它的工作原理。
本次课程设计以STC89S51单片机为控制核心，以2位共阴数码管作为显示器。
并用外部中断0控制秒表的清零和用外部中断1控制秒表的开始/暂停。
利用Altium.Designer 10.0设计原理图和PCB。
设计完成后在面包板上搭建电路进行验证和调试。
实验成功后，利用化学方法进行腐蚀刻板。
通过一个个多次实验修改，最后设计出了一个能从00~99秒计时的秒表。
此外后文还对对本次课程设计进行了归纳与总结。
关键词：单片机、数码管、中断、Altium.Designer、腐蚀刻板实用文档目录一、设计要求： (8)二、方案论证： (9)2.1总方案设计方框图: (9)2.2方案选择: (9)2.2.1显示电路： (9)2.2.2按键控制： (10)三、硬件设计： (10)3.1系统主芯片STC89C51单片机介绍： (10)3.2电源电路： (12)3.3时钟电路： (13)3.4复位电路: (13)3.5显示电路： (14)3.6键盘电路： (14)实用文档3.7扩展电路： (15)3.8硬件总电路图设计: (15)四、软件设计 (17)4.1系统主程序设计 (17)4.2定时器T1中断： (17)4.3 外部中断0流程图： (18)4.4 外部中断1流程图： (18)4.5数码管显示程序： (19)五、设计中遇到的问题及解决方法: (20)5.1设计原理图和画PCB遇到问题及解决方法: (20)5.1.1设计原理图： (20)5.1.2 绘制PCB： (20)5.2 在面包板调试时遇到问题及解决方法: (21)5.3在腐蚀刻板时遇到问题及解决方法: (21)5.3.1打印PCB印菲林纸： (21)5.3.2在涂蓝油过程中： (21)5.3.3在显影过程中： (22)实用文档5.4焊接完成后遇到问题及解决方法: (22)结束语 (22)谢辞 (23)参考文献： (24)附录A：秒表设计的源程序 (24)附录B：元件清单: (30)附录C: 秒表的原理图和PCB图： (32)附录D：成绩评定表： (34)附录E：实物图(已通过验证) (36)秒表设计一、设计要求：1.1用89C51设计一个2位的LED数码作为“秒表”。

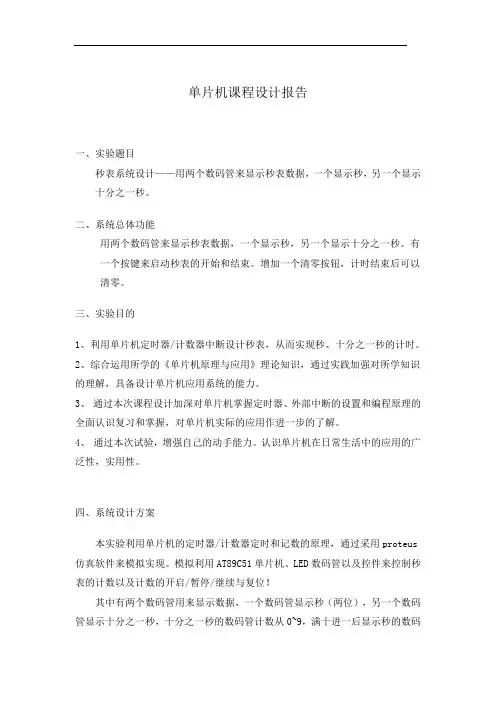

单片机课程设计报告一、实验题目秒表系统设计——用两个数码管来显示秒表数据，一个显示秒，另一个显示十分之一秒。
二、系统总体功能用两个数码管来显示秒表数据，一个显示秒，另一个显示十分之一秒。
有一个按键来启动秒表的开始和结束。
增加一个清零按钮，计时结束后可以清零。
三、实验目的1、利用单片机定时器/计数器中断设计秒表，从而实现秒、十分之一秒的计时。
2、综合运用所学的《单片机原理与应用》理论知识，通过实践加强对所学知识的理解，具备设计单片机应用系统的能力。
3、通过本次课程设计加深对单片机掌握定时器、外部中断的设置和编程原理的全面认识复习和掌握，对单片机实际的应用作进一步的了解。
4、通过本次试验，增强自己的动手能力。
认识单片机在日常生活中的应用的广泛性，实用性。
四、系统设计方案本实验利用单片机的定时器/计数器定时和记数的原理，通过采用proteus 仿真软件来模拟实现。
模拟利用AT89C51单片机、LED数码管以及控件来控制秒表的计数以及计数的开启/暂停/继续与复位！其中有两个数码管用来显示数据，一个数码管显示秒（两位），另一个数码管显示十分之一秒，十分之一秒的数码管计数从0~9，满十进一后显示秒的数码管的数字加一，并且十分之一秒显示清零重新从零计数。
计秒数码管采用两位的数码管，当计数超过范围是所有数码管全部清零重新计数。
五、试验设计所需硬件（模拟硬件）Atmel89C51单片机芯片一个、LED数码显示管三个，低压电源、开关（按钮）两个、电阻、电容及导线若干。
由于条件限制本实验采用软件模拟硬件系统，采用proteus软件进行模拟设计及调试工作。
图2 Atmel89C52单片机外部引脚图六、试验设计原理图图3 试验设计电路图七、软件设计分析程序流程图：是 否 是 否定时器溢出中断对定时器重新赋值进行加一操作后重新计算时间往P0口和P2口送显示时间数码管显示中断返回主函数对定时器/计数器初始化始化程序开始判断P0^4口是否有低电平信号开中断并启动定时器开始、暂停或者继续 计数置零判断P0^7口是否有低电平信号 手动开关实验程序清单：#include<reg52.h>#define uint unsigned int#define uchar unsigned charuchar code table[]="2010-05-18";uchar code time[]="23:00:00";uchar code xi1[]="mon";uchar code xi2[]="tue";uchar code xi3[]="wed";uchar code xi4[]="thu";uchar code xi5[]="fri";uchar code xi6[]="sat";uchar code xi7[]="sun";sbit wr=P3^3;sbit rd=P3^5;sbit lcde=P3^4;uint i,shi,fen,miao,nian,yue,ri,count,num,x; void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void write_add(uchar add){rd=0;P0=add;lcde=1;delay(5);lcde=0;}void write_date(uchar date){rd=1;P0=date;lcde=1;delay(5);lcde=0;}void writesfm(uchar add,uchar date){uchar s,g;s=date/10;g=date%10;write_add(0x80+0x40+add);write_date(0x30+s);write_date(0x30+g);}void writenyr(uchar add,uchar date) {uchar s,g;s=date/10;g=date%10;write_add(0x80+0x00+add);write_date(0x30+s);write_date(0x30+g);}void xi(uchar a){if(a==1){write_add(0x80+0x00+10);for(i=0;i<3;i++){write_date(xi1[i]);delay(5);}}if(a==2){write_add(0x80+0x00+10);for(i=0;i<3;i++){write_date(xi2[i]);delay(5);}}if(a==3){write_add(0x80+0x00+10);for(i=0;i<3;i++){write_date(xi3[i]);delay(5);}}if(a==4){write_add(0x80+0x00+10); for(i=0;i<3;i++){write_date(xi4[i]);delay(5);}}if(a==5){write_add(0x80+0x00+10); for(i=0;i<3;i++){write_date(xi5[i]);delay(5);}}if(a==6){write_add(0x80+0x00+10); for(i=0;i<3;i++){write_date(xi6[i]);delay(5);}}if(a==7){write_add(0x80+0x00+10); for(i=0;i<3;i++){write_date(xi7[i]);delay(5);}}}void init(){lcde=0;wr=0;write_add(0x38);write_add(0x0c);write_add(0x06);write_add(0x01);write_add(0x80+0x00+0); for(i=0;i<10;i++){write_date(table[i]); delay(5);}write_add(0x80+0x00+10); for(i=0;i<3;i++){write_date(xi7[i]);delay(5);}write_add(0x80+0x40+0); for(i=0;i<8;i++){write_date(time[i]); delay(5);}}void main(){init();TMOD=0x01;TH0=(65536-50000)/256; TL0=(65536-50000)%256; EA=1;ET0=1;TR0=1;while(1){key();if(count==20){count=0;miao++;if(miao==60){miao=0;fen++;if(fen==60){fen=0;shi++;if(shi==24){shi=0;ri++;x++;xi(x);if(x==7){x=0;}if(ri==30){ri=0;yue++;if(yue==13){yue=0;nian++;if(nian==100){nian=0;}writenyr(2,nian);}writenyr(5,yue);}writenyr(8,ri);}writesfm(0,shi);}writesfm(3,fen);}writesfm(6,miao);}}}void t()interrupt 1{TH0=(65536-50000)/256; TL0=(65536-50000)%256; count++;}八、试验设计总结通过这一周的课程设计，我对一些专业知识和电子设计有了更深的了解，同时也尝试着去应用自己的所掌握的知识。
目录一、设计题目 (2)二、方案设计 (2)三、硬件设计 (2)1电路图 (2)2．I/O口的分配 (3)3、电路的工作原理 (3)4原件明细 (3)四、软件设计 (4)1、软件设计的思路 (4)2、程序流程图 (4)3、总体结构框架介绍 (6)4、程序清单 (6)五、制作和调试 (8)六、心得体会 (8)七、参考文献 (9)一、设计题目利用AT89C51单片机设计并制作秒表电路。
要求如下：通过LED显示器（数码管）显示秒的十位和个位；设计一个按键，使按键按下去时秒表开始计时，即秒表开始键；设计一个按键，按键按下去时秒表暂停计时，使秒表停留在原先的计时，即计时停止键；设计一个按键，作为秒表的清零按钮，使秒表计数结束后可以清零。
二、方案设计1、该秒表主要由51系列单片机及开关控制数码显示管的显示情况，此秒表可现实显示两位数从00到99的计数，即开始计数、停止计数和清零三种，由手动控制三个开关K1、K2、K3来实现。
2、当接通电源时数码管显示00，然后按动K1使秒表开始计时，在0秒到99秒之间的任何时间均可；若要定时，如只需计时到32秒则在显示器显示到32时按下定时键K2即可；在计时过程中若需要清零，则需按下K3键。
3、设计过程中除了向老师请教外，还通过上网查阅资料及翻阅书籍。
上单片机课程时我曾做过关于数码显示器的实验，所以在焊接电路板时可参照实验报告书上的连接方式。
要特别注意两数码管引脚的连接及com端和三极管的连接，其决定了共阴极和共阳极，此处涉及到编程中初值的写入，为在焊接电路时简洁，因此我采用下面的com端，即数码管采用共阴极方式。
主要设计思路是编写相应程序后由单片机的P0口输出到数码管上，实现数据的显示。
P2.6口控制个位的显示和P2.7口控制十位的显示，P3.5、P3.6、P3.7口分别控制秒表的开始、停止和清零。
三、硬件设计1电路图使用Proteus工程软件制图，如下图所示：2．I/O口的分配P0口是一个漏极开路8位准双向复用I/O端口，它的P0.0~P0.7口分别接电阻R1~R8，但因为该设计中不需要小数点的显示，即dp端不用接，所以只用接7个阻值为100欧的电阻。
附件1：荆楚理工学院课程设计实施计划表学院：电子信息工程学院教研室主任：指导教师：年月日附件2：荆楚理工学院课程设计任务书设计题目：电子秒表系统教研室主任：指导教师：2014年 6 月 6 日附件3：荆楚理工学院课程设计成果学院: 电子信息工程学院班级: 2012级应用电子技术1班学生姓名: 宋选安学号：2012301050127设计地点（单位）D1302设计题目: 电子秒表系统完成日期：2014 年 6 月 6 日指导教师评语: _________________________________成绩(五级记分制):教师签名:目录1 摘要 (1)2 系统简介 (1)2.1 总体设计方案说明 (1)2.2 单片机系统组成方框图 (2)3 系统设计 (3)3.1 系统总体设计 (3)3.2 硬件电路设计 (4)3.3 软件设计 (5)4 实验结果与讨论 (7)5 结论 (8)6 参考文献 (8)7附录 (9)1.摘要本设计是设计一个单片机控制的秒表系统。
随着单片机的应用越来越广，在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅我所学的单片机方面的知识是不够的，还要根据具体的硬件结构，以及针对具体的应用对象的软件结合，加以完善。
秒表的出现，解决了传统的由于人为因素造成的误差和不平性。
将软，硬件有机结合起来，使得系统能实现两位LED，显示时间为00~99秒，每秒自动加1，可以开始，暂停，复位等功能；其中软件系统采用汇编语言编写程序，包括显示程序，加计数程序，中断，延时程序，按键消抖程序等，并在keil中调试运行，硬件系统利用Proteus强大的功能来实现，简单切易于观察，在仿真中就可以观察到实际的工作状态。
2.系统简介2.1 总体设计方案说明单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。
目录1 单片机概述 (2)2 创新目标 (3)3 创新实践任务和要求.............. . (3)4 创新方案和原理分析 (3)5 硬件原理图设计 (3)5.1 硬件电路设计 (3)6 软件设计 (5)6.1 程序流程图设计 (5)6.2 程序设计 (5)7 Proteus+Keil uV2联合仿真 (7)8 设计说明书 (8)9 样机展示 (11)10 总结 (11)1单片机概述二十世纪跨越了三个“电”的时代,即电气时代、电子时代和现已进入的电脑时代。
不过,这种电脑,通常是指个人计算机,简称PC机。
它由主机、键盘、显示器等组成。
还有一类计算机,大多数人却不怎么熟悉。
这种计算机就是把智能赋予各种机械的单片机(亦称微控制器)。
顾名思义,这种计算机的最小系统只用了一片集成电路,即可进行简单运算和控制。
因为它体积小,通常都藏在被控机械的“肚子”里。
单片机是指一个集成在一块芯片上的完整计算机系统。
尽管他的大部分功能集成在一块小芯片上，但是它具有一个完整计算机所需要的大部分部件：CPU、内存、内部和外部总线系统，目前大部分还会具有外存。
同时集成诸如通讯接口、定时器，实时时钟等外围设备。
而现在最强大的单片机系统甚至可以将声音、图像、网络、复杂的输入输出系统集成在一块芯片上。
单片机也被称为微控制器(Microcontroller)，由芯片内仅有CPU的专用处理器发展而来。
最早的设计理念是通过将大量外围设备和CPU集成在一个芯片中，使计算机系统更小，更容易集成进复杂的而对体积要求严格的控制设备当中。
单片机是70年代中期发展起来的一种大规模集成电路芯片，是CPU、RAM、ROM、I/O 接口和中断系统集成于同一硅片的器件。
单片机用于控制有利于实现系统控制的最小化和单片化，简化一些专用接口电路，如编程计数器、锁相环（PLL）、模拟开关、A/D和D/A变换器、电压比较器等组成的专用控制处理功能的单板式微系统。
本科学生设计性实验报告学号姓名学院物理与电子专业、班级实验课程名称简易秒表设计教师及职称开课学期2013 至2014 学年下学期填报时间2014 年 6 月 5 日云南师范大学教务处编印摘要：单片机控制秒表是集于单片机技术、模拟电子技术、数字技术为一体的机电一体化高科技产品，具有功耗低，安全性高，使用方便等优点。
本次设计内容为以 89C51 单片机为核心的秒表，它采用键盘输入，单片机技术控制。
设计内容以硬件电路设计，软件设计和PCB 板制作三部分来设计。
利用单片机的定时器/计数器定时和计数的原理，用集成电路芯片、LED 数码管以及按键来设计计时器。
将软、硬件有机地结合起来，使他拥有正确的计时、暂停、清零、并同时可以用数码管显示，在现实生中应用广泛。
共阳极，共阴极数码管的字符码表2 程序设计此次选用C51来编程，首先要有初始化程序，通过初始化程序，将对主程序所用到的变量、常量以及各个参数和所调用的子函数定义，其次还有显示程序、按键扫描及处理程序、时钟程序。
//返回值：无void delay(unsigned char i) //延时函数，无符号字符型变量i为形式参数{unsigned char j,k; //定义无符号字符型变量j和kfor(k=0;k<i;k++) //双重for循环语句实现软件延时for(j=0;j<255;j++);}3.仿真图如下4．实验设备及材料(1)装有keil软件、下载软件和Proteus仿真软件的电脑一台。
(2)单片机开发板一块。
5．实验方法步骤及注意事项(1)根据题目要求画出流程图，对实验有总体概念；(2)程序的设计；(3)通过仿真图来测试、修改、优化程序；（4）设计电路板，做出实物图；(5)总结分析实验过程中出现的问题，在以后的实验中该如何避免类似的问题在发生，该实验还有那些可以优化的地方。
6．参考文献[1]王东锋陈园园郭向阳,单片机C语言应用100例，电子工业出版社[2]胡汉才．单片机及其接口技术．北京：清华大学出版社，2000。
#include <reg52.h>#define uchar unsigned char //宏定义用uchar代替unsigned char#define uint unsigned intsbit START=P1^0; //开始、停止键低电平有效sbit RST=P1^1; //复位键sbit SMGGW=P1^2; //用三极管或驱动芯片驱动数码管高电平有效还是低电平有效由电路决定sbit SMGSW=P1^3;uchar tt;uint time; //此变量为时间uchar code table[]={ //此为数码管字模，对应0--90x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40};void Delay(uint ms) //延时子函数{uint i,j;for(i=ms;i>0;i--)for(j=500;j>0;j--);}void Display() //显示子函数{uchar ge,shi;shi=time/10;ge=time%10;P0=table[ge];SMGGW=0;//用三极管或驱动芯片驱动数码管高电平有效还是低电平有效由电路决定本程序为低电平数码管亮SMGSW=1;Delay(2);P0=table[shi];SMGGW=1;SMGSW=0;Delay(2);}void main(){P1=0xff;EA=1;ET0=1;TMOD=0x01;TH0=0x4c; //晶振11.0592Mhz 若用12Mhz晶振则改为TH0=0x3c;Tl0=0xb0;TL0=0x00;while(1){if(START==0) //开始、停止{Delay(8);if(START==0){TR0=!TR0;while(!START) Display();}}if(RST==0) //复位{Delay(8);if(RST==0){time=0;while(!RST)Display();}}if(tt==20)tt=0;time++;if(time==99){time=0;}}Display();}}void timer0() interrupt 1{TH0=0x4c; //晶振11.0592Mhz 若用12Mhz晶振则改为TH0=0x3c;Tl0=0xb0;TL0=0x00;tt++;}Welcome To Download !!!欢迎您的下载，资料仅供参考！。
