油酸修饰的四氧化三铁磁性纳米颗粒

纳米性材料的不断出现与发展，是的越来越多的纳米性材料开始应用到医疗内，这些纳米性材料的应用使得很多的医疗方法得到了改善和产生，也让一些疾病得到了救治。

本次就分享一种纳米性颗粒—超小四氧化三铁磁性纳米颗粒。

超小四氧化三铁磁性纳米颗粒，具有尺寸超小，分布窄，生物相容性好等特点。

可用于弛豫率高，聚集依赖的T1-T2双模态探针构建，细胞磁标记示踪、磁性载体构建，磁共振T1造影，分子影像与多模态分子影像探针构建等。

利用羧基端结合偶联抗体等功能生物分子，可实现肿瘤等病变组织靶向磁共振成像。

目前，医学领域常采用超顺磁性的铁氧化物纳米粒子来制备MRI的造影剂，当这种造影剂进入活体后能够被活体组织有效的吸收，通过比较不同组织部位的响应信号的差异，就能准确定位出活体的病灶位置。

在靶向药物载体方面，磁性靶向纳米药物载体在负载药物的组分后通过外加磁场的作用可以直达病灶，减少了药物对其他器官组织的副作用，同时还可以提高药效增强治疗作用。

除此之外，磁性纳米四氧化三铁还能制备靶向药物如：四氧化三铁槲皮素复合纳米材料的合成。

Fe2+的外层电子排布为3d°4s°4p", Fe3+的外层电子排布为3d54s04p0在纳米四氧化三铁的内部,存在很多Fe2+和Fe3+,它们的4s和4p都是空轨道。

槲皮素分子中的羟基氧原子的外层电子排布为2p%,除和苯环及氢原子相连的两个电子，还剩一个孤对电子，因此槲皮素羟基上的氧原子活化后，可以提供孤对电子给Fe2+和Fe3+的空轨道,形成配位键结合。

Fe2+或者Fe3+的4s和4p轨道都是空轨道,能够接受孤对电子对，从而与两个氧原子结合。

以上是对超小四氧化三铁磁性纳米颗粒的相关介绍，下面介绍一家生产纳米材料的公司。

南京东纳生物科技有限公司是一家集产学研于一体的高新技术型企业，主要从事纳米材料及生物医学纳米技术，功能微球、体外诊断试剂与仪器等研发与生产。

公司拥有一批包括多名创业教授、博士后、博士及硕士的自主研发队伍，同时广泛联合各知名高校院所及医院的专家团队。

制备方法介绍之-四氧化三铁纳米颗粒（含多种纳米复合材料产品）Fe3O4磁性纳米颗粒由于同时具备磁性颗粒和纳米颗粒的双重优势，已经广泛应用于靶向药物载体，细胞分离，核磁共振，免疫分析，核酸杂交等生物医学领域。

同时，这种超顺磁性材料在催化领域也具有很好的应用前景，可以作为液相小尺寸催化剂的催化载体，改善催化剂分离难的状况，但是Fe3O4磁性纳米粒子易氧化，比表面积较高，具有强烈的聚集倾向，难以直接应用．采用无定型SiO2对Fe3O4磁性纳米粒子进行表面包覆，SiO2包覆层增加了其化学稳定性，同时SiO2的无毒性和表面羟基的存在提高了其生物相容性，拓宽了Fe3O4磁性纳米粒子在生物，催化等领域的应用。

１．Fe3O4磁性纳米颗粒的制备：常温下将2.16gFeCl3·6H2O溶解于１００ｍｌ去离子水中，在氮气保护下加入Na2SO3溶液，磁力搅拌１５ｍｉｎ，快速加入５ｍｌ质量分数为２５％－２８％的浓氨水，溶液迅速变黑，在６０℃油浴中反应３０ｍｉｎ，然后逐滴加入0.3g的柠檬酸，调节温度值８０℃，反应１ｈ，之后冷却室温，沉降磁球，用丙酮和去离子水清洗磁球数次，后在去离子水中超声分散，得到的就是稳定的Fe3O4磁性纳米颗粒。

２．油相Fe3O4磁性纳米颗粒的制备：在磁性材料合成中，油酸是以后总常用的纳米颗粒稳定剂。

采用热解油酸铁复合物制备Fe3O4磁性纳米颗粒，并通过透射电子显微镜（ＴＥＭ），Ｘ－射线粉末衍射仪（Ｘ－ＲＤ）和振动样品磁强计（ＶＳＭ）对其进行表征。

得到的Fe3O4磁性纳米颗粒呈球形，在室温下具有超顺磁，并且由于油酸的稳定作用，纳米颗粒在正己烷等非极性溶剂中具有良好的分散性。

３．Fe3O4@SiO2纳米粒子制备：以O P-10，正丁醇，环己烷和浓氨水分别作为表面活性剂，助表面活性剂，油相和水相，按一定的比例混合配成微乳液体，剧烈搅拌，再依次加入酸洗处理过的Fe3O4胶体溶液和ＴＥＯＳ，反应完成后使用体积比为 75 ％的丙酮水溶液破乳，静置分层后，去除上清液，对下层沉淀物用乙醇清洗数次，后得到Fe3O4@SiO2磁性纳米复合粒子。

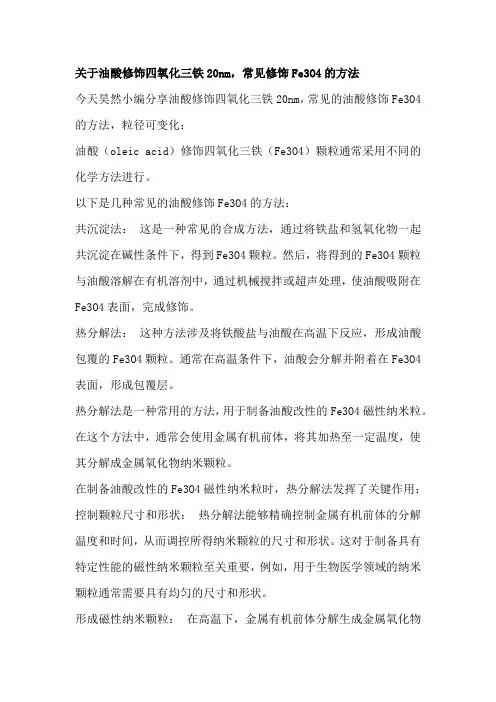

关于油酸修饰四氧化三铁20nm，常见修饰Fe3O4的方法今天昊然小编分享油酸修饰四氧化三铁20nm，常见的油酸修饰Fe3O4的方法，粒径可变化：油酸（oleic acid）修饰四氧化三铁（Fe3O4）颗粒通常采用不同的化学方法进行。

以下是几种常见的油酸修饰Fe3O4的方法：共沉淀法：这是一种常见的合成方法，通过将铁盐和氢氧化物一起共沉淀在碱性条件下，得到Fe3O4颗粒。

然后，将得到的Fe3O4颗粒与油酸溶解在有机溶剂中，通过机械搅拌或超声处理，使油酸吸附在Fe3O4表面，完成修饰。

热分解法：这种方法涉及将铁酸盐与油酸在高温下反应，形成油酸包覆的Fe3O4颗粒。

通常在高温条件下，油酸会分解并附着在Fe3O4表面，形成包覆层。

热分解法是一种常用的方法，用于制备油酸改性的Fe3O4磁性纳米粒。

在这个方法中，通常会使用金属有机前体，将其加热至一定温度，使其分解成金属氧化物纳米颗粒。

在制备油酸改性的Fe3O4磁性纳米粒时，热分解法发挥了关键作用：控制颗粒尺寸和形状：热分解法能够精确控制金属有机前体的分解温度和时间，从而调控所得纳米颗粒的尺寸和形状。

这对于制备具有特定性能的磁性纳米颗粒至关重要，例如，用于生物医学领域的纳米颗粒通常需要具有均匀的尺寸和形状。

形成磁性纳米颗粒：在高温下，金属有机前体分解生成金属氧化物颗粒，例如Fe3O4。

这些颗粒具有磁性，可以在外部磁场的作用下定向移动。

这种磁性是制备磁性纳米粒的基础。

提供表面活性剂：在热分解法中，通常会添加表面活性剂，例如油酸。

油酸在高温下分解，生成羧基（-COOH）和烯基（-C=C-）等活性官能团，它们能够在纳米颗粒表面形成保护层。

这个保护层不仅提供了纳米颗粒的稳定性，还为后续的改性提供了反应位点。

改性成油酸改性的Fe3O4纳米粒： ZUI终的产品是油酸改性的Fe3O4磁性纳米粒。

这些纳米颗粒表面带有油酸分子，具有疏水性，通常呈现黑色或深灰色。

它们可以在有机溶剂中分散，同时保持磁性，适用于各种应用，如生物医学成像、药物传递、磁性分离等领域。

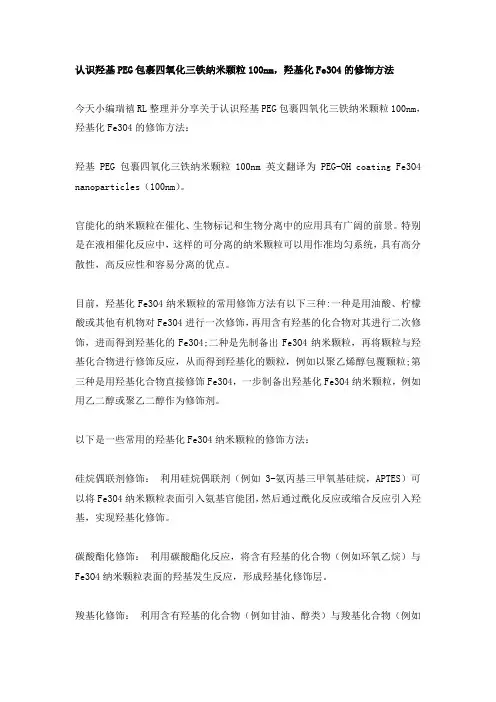

认识羟基PEG包裹四氧化三铁纳米颗粒100nm，羟基化Fe3O4的修饰方法今天小编瑞禧RL整理并分享关于认识羟基PEG包裹四氧化三铁纳米颗粒100nm，羟基化Fe3O4的修饰方法：羟基PEG包裹四氧化三铁纳米颗粒100nm英文翻译为PEG-OH coating Fe3O4 nanoparticles（100nm）。

官能化的纳米颗粒在催化、生物标记和生物分离中的应用具有广阔的前景。

特别是在液相催化反应中，这样的可分离的纳米颗粒可以用作准均匀系统，具有高分散性，高反应性和容易分离的优点。

目前，羟基化Fe3O4纳米颗粒的常用修饰方法有以下三种:一种是用油酸、柠檬酸或其他有机物对Fe3O4进行一次修饰，再用含有羟基的化合物对其进行二次修饰，进而得到羟基化的Fe3O4;二种是先制备出Fe3O4纳米颗粒，再将颗粒与羟基化合物进行修饰反应，从而得到羟基化的颗粒，例如以聚乙烯醇包覆颗粒;第三种是用羟基化合物直接修饰Fe3O4，一步制备出羟基化Fe3O4纳米颗粒，例如用乙二醇或聚乙二醇作为修饰剂。

以下是一些常用的羟基化Fe3O4纳米颗粒的修饰方法：硅烷偶联剂修饰：利用硅烷偶联剂（例如3-氨丙基三甲氧基硅烷，APTES）可以将Fe3O4纳米颗粒表面引入氨基官能团，然后通过酰化反应或缩合反应引入羟基，实现羟基化修饰。

碳酸酯化修饰：利用碳酸酯化反应，将含有羟基的化合物（例如环氧乙烷）与Fe3O4纳米颗粒表面的羟基发生反应，形成羟基化修饰层。

羧基化修饰：利用含有羟基的化合物（例如甘油、醇类）与羧基化合物（例如羧基硅烷）反应，将羧基引入Fe3O4纳米颗粒表面，再通过酰化反应引入羟基，实现羟基化修饰。

硝化反应： Fe3O4纳米颗粒表面的羟基可以通过硝化反应转化为硝基，然后通过还原反应还原为羟基，实现羟基化修饰。

直接合成：采用合成方法，直接在合成过程中引入含有羟基的表面修饰剂，例如合成羟基化表面活性剂，将其与Fe3O4纳米颗粒一同合成，实现羟基化修饰。

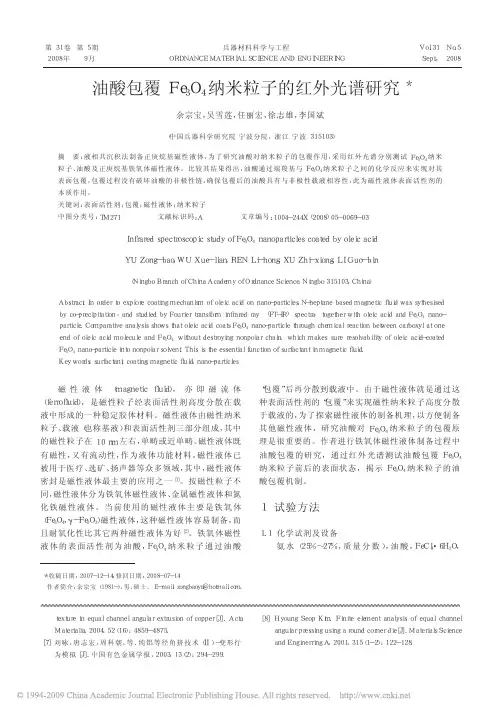

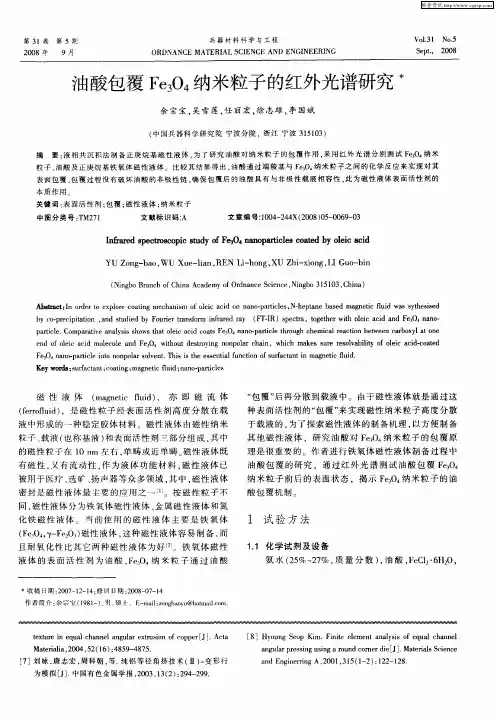

ｔｅｘｔｕｒｅｉｎｅｑｕａｌｃｈａｎｎｅｌａｎｇｕｌａｒｅｘｔｒｕｓｉｏｎｏｆｃｏｐｐｅｒ［Ｊ］．ＡｃｔａＭａｔｅｒｉａｌｉａ，２００４，５２（１６）：４８５９－４８７５．［７］刘咏，唐志宏，周科朝，等．纯铝等径角挤技术（Ⅱ）－变形行为模拟［Ｊ］．中国有色金属学报，２００３，１３（２）：２９４－２９９．［８］ＨｙｏｕｎｇＳｅｏｐＫｉｍ．Ｆｉｎｉｔｅｅｌｅｍｅｎｔａｎａｌｙｓｉｓｏｆｅｑｕａｌｃｈａｎｎｅｌａｎｇｕｌａｒｐｒｅｓｓｉｎｇｕｓｉｎｇａｒｏｕｎｄｃｏｒｎｅｒｄｉｅ［Ｊ］．ＭａｔｅｒｉａｌｓＳｃｉｅｎｃｅａｎｄＥｎｇｉｎｅｒｒｉｎｇＡ，２００１，３１５（１－２）：１２２－１２８．磁性液体（ｍａｇｎｅｔｉｃｆｌｕｉｄ），亦即磁流体（ｆｅｒｒｏｆｌｕｉｄ），是磁性粒子经表面活性剂高度分散在载液中形成的一种稳定胶体材料。

磁性液体由磁性纳米粒子、载液（也称基液）和表面活性剂三部分组成，其中的磁性粒子在１０ｎｍ左右，单畴或近单畴。

磁性液体既有磁性，又有流动性，作为液体功能材料，磁性液体已被用于医疗、选矿、扬声器等众多领域，其中，磁性液体密封是磁性液体最主要的应用之一［１］。

按磁性粒子不同，磁性液体分为铁氧体磁性液体、金属磁性液体和氮化铁磁性液体。

当前使用的磁性液体主要是铁氧体（Ｆｅ３Ｏ４，"－Ｆｅ２Ｏ３）磁性液体，这种磁性液体容易制备，而且耐氧化性比其它两种磁性液体为好［２］。

铁氧体磁性液体的表面活性剂为油酸，Ｆｅ３Ｏ４纳米粒子通过油酸“包覆”后再分散到载液中。

由于磁性液体就是通过这种表面活性剂的“包覆”来实现磁性纳米粒子高度分散于载液的，为了探索磁性液体的制备机理，以方便制备其他磁性液体，研究油酸对Ｆｅ３Ｏ４纳米粒子的包覆原理是很重要的。

作者进行铁氧体磁性液体制备过程中油酸包覆的研究，通过红外光谱测试油酸包覆Ｆｅ３Ｏ４纳米粒子前后的表面状态，揭示Ｆｅ３Ｏ４纳米粒子的油酸包覆机制。

１试验方法１．１化学试剂及设备氨水（２５％～２７％，质量分数），油酸，ＦｅＣｌ３・６Ｈ２Ｏ，油酸包覆Ｆｅ３Ｏ４纳米粒子的红外光谱研究＊余宗宝，吴雪莲，任丽宏，徐志雄，李国斌（中国兵器科学研究院宁波分院，浙江宁波３１５１０３）摘要：液相共沉积法制备正庚烷基磁性液体，为了研究油酸对纳米粒子的包覆作用，采用红外光谱分别测试Ｆｅ３Ｏ４纳米粒子、油酸及正庚烷基铁氧体磁性液体。

四氧化三铁二氧化锰核壳结构纳米颗粒一、介绍四氧化三铁二氧化锰核壳结构纳米颗粒（Fe3O4@MnO2 NPs）是一种具有潜在应用前景的纳米材料，具有许多独特的性质和应用。

本文将从结构、性质、制备方法和应用等方面全面介绍这类纳米颗粒。

二、结构分析Fe3O4@MnO2 NPs通常由内部的四氧化三铁（Fe3O4）核和外部的二氧化锰（MnO2）壳组成。

核壳结构的设计使得这种纳米颗粒既具有Fe3O4的磁性，又具有MnO2的高电化学活性和催化性能。

核壳结构的形成对于纳米颗粒的性能起着至关重要的作用。

三、性质分析1. 磁性：Fe3O4@MnO2 NPs具有良好的磁性，可以用于磁性分离和靶向药物输送等领域。

2. 电化学活性：由于MnO2壳的存在，这种纳米颗粒具有优异的电化学活性，可应用于超级电容器和锂离子电池等领域。

3. 催化性能：Fe3O4@MnO2 NPs在催化剂方面表现出色，可用于有机废水处理、氧化还原反应等。

四、制备方法目前，制备Fe3O4@MnO2 NPs的方法主要有物理合成和化学合成两种。

物理合成常用的方法包括热分解法和溶剂热法，而化学合成主要是通过共沉淀法和水热法制备。

不同的制备方法会影响纳米颗粒的结构和性能，因此需要选择合适的方法加以研究和应用。

五、应用展望Fe3O4@MnO2 NPs的独特性质使得它在生物医药、环境保护、能源存储等领域具有广泛的应用前景。

可以用于肿瘤治疗的磁热疗法、超级电容器的电极材料、有机废水的催化降解等。

六、个人观点作为一种新型纳米材料，Fe3O4@MnO2 NPs的研究具有重要意义。

我认为，未来可以继续深入探讨其在生物医药领域的应用，尤其是靶向治疗和肿瘤诊断等方面的研究。

七、总结Fe3O4@MnO2核壳结构纳米颗粒作为一种具有潜在应用前景的纳米材料，在磁性、电化学活性、催化性能等方面具有独特优势。

未来的研究应该更加注重其制备方法与性能的相关性、在生物医药领域的应用前景和环境友好型等方面的研究。

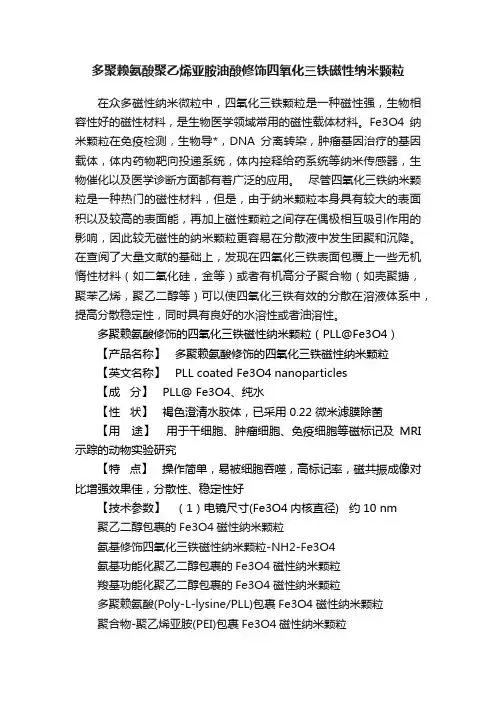

多聚赖氨酸聚乙烯亚胺油酸修饰四氧化三铁磁性纳米颗粒在众多磁性纳米微粒中，四氧化三铁颗粒是一种磁性强，生物相容性好的磁性材料，是生物医学领域常用的磁性载体材料。

Fe3O4纳米颗粒在免疫检测，生物导*，DNA分离转染，肿瘤基因治疗的基因载体，体内药物靶向投递系统，体内控释给药系统等纳米传感器，生物催化以及医学诊断方面都有着广泛的应用。

尽管四氧化三铁纳米颗粒是一种热门的磁性材料，但是，由于纳米颗粒本身具有较大的表面积以及较高的表面能，再加上磁性颗粒之间存在偶极相互吸引作用的影响，因此较无磁性的纳米颗粒更容易在分散液中发生团聚和沉降。

在查阅了大量文献的基础上，发现在四氧化三铁表面包覆上一些无机惰性材料（如二氧化硅，金等）或者有机高分子聚合物（如壳聚搪，聚苯乙烯，聚乙二醇等）可以使四氧化三铁有效的分散在溶液体系中，提高分散稳定性，同时具有良好的水溶性或者油溶性。

多聚赖氨酸修饰的四氧化三铁磁性纳米颗粒（PLL@Fe3O4）【产品名称】多聚赖氨酸修饰的四氧化三铁磁性纳米颗粒【英文名称】 PLL coated Fe3O4 nanoparticles【成分】 PLL@ Fe3O4、纯水【性状】褐色澄清水胶体，已采用 0.22 微米滤膜除菌【用途】用于干细胞、肿瘤细胞、免疫细胞等磁标记及MRI 示踪的动物实验研究【特点】操作简单，易被细胞吞噬，高标记率，磁共振成像对比增强效果佳，分散性、稳定性好【技术参数】（1）电镜尺寸(Fe3O4内核直径) 约10 nm聚乙二醇包裹的Fe3O4磁性纳米颗粒氨基修饰四氧化三铁磁性纳米颗粒-NH2-Fe3O4氨基功能化聚乙二醇包裹的Fe3O4磁性纳米颗粒羧基功能化聚乙二醇包裹的Fe3O4磁性纳米颗粒多聚赖氨酸(Poly-L-lysine/PLL)包裹Fe3O4磁性纳米颗粒聚合物-聚乙烯亚胺(PEI)包裹Fe3O4磁性纳米颗粒牛血清白蛋白(BSA)包裹Fe3O4磁性纳米颗粒链霉亲和素(Streptavidin)包裹Fe3O4磁性纳米颗粒介孔二氧化硅包裹超顺磁性Fe3O4纳米颗粒介孔二氧化硅包裹超顺磁性Fe3O4纳米颗粒表面氨基修饰聚乙烯亚胺修饰的四氧化三铁磁性纳米颗粒（PEI@Fe3O4）【产品名称】聚乙烯亚胺修饰的四氧化三铁磁性纳米颗粒【英文名称】 PEI coated Fe3O4 nanoparticles【成分】 PEI@Fe3O4、纯水【性状】褐色澄清水胶体，已采用0.22微米滤膜除菌【用途】用于 DNA 或 RNA 的细胞转染实验研究【特点】操作简单，高比表面积，高表面电荷，高负载量，转染效率高，磁共振成像对比增强效果佳，分散性、稳定性佳PAA聚丙烯酸包裹磁性Fe3O4纳米颗粒氟碳链修饰的Fe3O4磁性纳米颗粒葡聚糖修饰的Fe3O4磁性纳米颗粒壳聚糖包裹的Fe3O4磁性纳米颗粒半乳糖包裹的Fe3O4磁性纳米颗粒透明质酸包裹的Fe3O4磁性纳米颗粒聚苯乙烯包Fe3O4磁性微球，粒径100±50 nm油酸修饰的四氧化三铁磁性纳米颗粒（OA@Fe3O4)【产品名称】油酸修饰的四氧化三铁磁性纳米颗粒(共沉淀法或高温热解法) 【英文名称】 OA coated Fe3O4 nanoparticles 【成分】油酸修饰的 Fe3O4磁性纳米颗粒【特点】油溶性，可分散在环己烷、氯仿、四氢呋喃等溶剂中.【用途】用于掺杂水包油纳米乳、修饰纳米脂质体、构建磁性纳米药物等。

油酸修饰四氧化三铁的原理1. 引言：科学的魔法嘿，大家好！今天我们来聊聊一个既神秘又有趣的话题，那就是油酸修饰四氧化三铁。

你可能会问，四氧化三铁是什么？简而言之，它是一种铁氧化物，咱们平常也叫它磁铁氧化铁，听起来就很厉害对吧？而油酸呢，它是一种常见的脂肪酸，咱们的厨房里就可能有。

所以，把这两者结合在一起，简直就像是科学的魔法！今天我就带你们一探究竟，看看这背后有什么原理。

2. 四氧化三铁的特点2.1 磁性与应用首先，四氧化三铁这个家伙，可不是简单的铁矿石。

它有个大名鼎鼎的特性——磁性！对，你没听错，它能吸引小铁片，跟你小时候玩的小磁铁一样。

而且，四氧化三铁的用途可广了，什么药物输送、环境净化，甚至是磁共振成像都能用到它，真是科技中的宝藏。

不过，单靠它的磁性，有时候还不够灵活。

这里就需要咱们的油酸来助阵了。

2.2 油酸的神奇之处说到油酸，大家可能会想，它就是那种能让食物更香、更滑的东西。

没错！它在生物体内的作用可不仅仅是让食物变美味，还是一种很好的表面活性剂。

用在四氧化三铁的表面修饰上，油酸可以帮助增强其分散性和稳定性。

这样一来，四氧化三铁就不再是个孤家寡人，而是能和周围的环境更好地“打交道”。

3. 油酸修饰的原理3.1 表面修饰的过程那么，油酸是怎么和四氧化三铁结合的呢？其实，这个过程就像是两位老朋友见面，互相握手、拥抱一样。

油酸的长链脂肪酸结构就像是一个大手，牢牢地握住了四氧化三铁的表面，形成了一个亲密的“家庭”。

这样一来，四氧化三铁就能在水中更好地分散，不容易聚集在一起，避免了“兄弟姐妹”们打架的情况发生。

3.2 提升性能的效果油酸的加入，不仅让四氧化三铁的“家庭”更和谐，还能提高它的性能。

油酸的长链结构，能够降低四氧化三铁颗粒之间的相互作用力，像是给它们穿上了滑滑的衣服，走起路来更加轻松自如。

这种“光滑”效果不仅让四氧化三铁在药物输送中游刃有余，还能让它在环境净化时发挥更大作用，真是双赢的局面呀。

油酸钠基纳米Ｆｅ３Ｏ４磁流体制备、表征及应用＊张　鸥，张登宇，徐学东（北京工业大学固体微结构与性能研究所，北京１００１２４）摘要 采用化学共沉淀法制备了Ｆｅ３Ｏ４磁性纳米粒子。

以油酸钠为基体的Ｆｅ３Ｏ４磁流体具有良好的分散效果。

利用Ｘ衍射仪（ＸＲＤ）和透射电镜（ＴＥＭ）分别对磁性粒子的物相、结构及粒径进行了分析，证实其为纯相Ｆｅ３Ｏ４粒子且粒径约为８ｎｍ。

采用振动样品磁强计（ＶＳＭ）测得包覆油酸钠前后的Ｆｅ３Ｏ４粒子饱和磁化强度（Ｍｓ）分别为６０．５５ｅｍｕ／ｇ和９．９４ｅｍｕ／ｇ，剩磁（Ｍｒ）和矫顽力（Ｈｃ）都很小，样品几乎没有磁滞现象，具有良好的超顺磁性。

该磁流体在软磁材料Ｑ２３５钢样品表面显示出了较为清晰的磁畴图像。

关键词 化学共沉淀法　Ｆｅ３Ｏ４磁流体　超顺磁性　Ｑ２３５　磁畴Ｐｒｅｐａｒａｔｉｏｎ，Ｃｈａｒａｃｔｅｒｉｚａｔｉｏｎ　ａｎｄ　Ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　Ｓｏｄｉｕｍ　Ｏｌｅａｔｅ－ｂａｓｅｄＮａｎｏ　Ｆｅ３Ｏ４Ｍａｇｎｅｔｉｃ　ＦｌｕｉｄＺＨＡＮＧ　Ｏｕ，ＺＨＡＮＧ　Ｄｅｎｇｙｕ，ＸＵ　Ｘｕｅｄｏｎｇ（Ｉｎｓｔｉｔｕｔｅ　ｏｆ　Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ　ａｎｄ　Ｐｒｏｐｅｒｔｙ　ｏｆ　Ａｄｖａｎｃｅｄ　Ｍａｔｅｒｉａｌｓ，Ｂｅｉｊｉｎｇ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ，Ｂｅｉｊｉｎｇ　１００１２４）Ａｂｓｔｒａｃｔ Ｆｅ３Ｏ４ｍａｇｎｅｔｉｃ　ｎａｎｏｐａｒｔｉｃｌｅｓ　ａｒｅ　ｐｒｅｐａｒｅｄ　ｂｙ　ｃｈｅｍｉｃａｌ　ｃｏ－ｐｒｅｃｉｐｉｔａｔｉｏｎ．Ｓｏｄｉｕｍ　ｏｌｅａｔｅ－ｂａｓｅｄ　Ｆｅ３Ｏ４ｍａｇｎｅｔｉｃ　ｆｌｕｉｄ　ｈａｄ　ｗｅｌｌ－ｄｉｓｔｒｉｂｕｔｅｄ．Ｔｈｅ　ｓａｍｐｌｅ　ｐｈａｓｅ　ｓｔｒｕｃｔｕｒｅ　ａｎｄ　ｐａｒｔｉｃｌｅ　ｓｉｚｅｓ　ａｒｅ　ａｎａｌｙｓｅｄ　ｂｙ　Ｘ－ｒａｙ　ｄｉｆｆｒａｃｔｉｏｎ（ＸＲＤ）ａｎｄ　ｔｒａｎｓｍｉｓｓｉｏｎ　ｅｌｅｃｔｒｏｎ　ｍｉｃｒｏｓｃｏｐｙ（ＴＥＭ）．Ｔｈｅ　ｍｅａｓｕｒｅｍｅｎｔ　ｒｅｓｕｌｔｓ　ｉｎｄｉｃａｔｅ　ｔｈａｔ　ｔｈｅ　ｐｒｅｐａｒｅｄ　ｐａｒｔｉｃｌｅｓ　ａｒｅｐｕｒｅ　Ｆｅ３Ｏ４ｗｉｔｈ　ａｎ　ａｖｅｒａｇｅ　ｐａｒｔｉｃｌｅ　ｓｉｚｅ　ｏｆ　ａｂｏｕｔ　８ｎｍ．Ｔｈｅ　ｖｉｂｒａｔｉｎｇ　ｓａｍｐｌｅ　ｍａｇｎｅｔｏｍｅｔｅｒ（ＶＳＭ）ｍｅａｓｕｒｅｄ　ｔｈｅ　ｓａｔｕ－ｒａｔｉｏｎ　ｍａｇｎｅｔｉｚａｔｉｏｎ　ｉｎｔｅｎｓｉｔｙ（Ｍｓ）ｏｆ　Ｆｅ３Ｏ４ｐａｒｔｉｃｌｅｓ　ｂｅｆｏｒｅ　ａｎｄ　ａｆｔｅｒ　ｓｏｄｉｕｍ　ｏｌｅａｔｅ　ｃｏａｔｅｄ　ａｒｅ　６０．５５ｅｍｕ／ｇ　ａｎｄ　９．９４ｅｍｕ／ｇ，ｒｅｓｐｅｃｔｉｖｅｌｙ．Ｍａｇｎｅｔｉｃ－ｒｈｅｏｌｏｇｉｃａｌ（Ｍｒ）ａｎｄ　ｃｏｅｒｃｉｖｅ　ｆｏｒｃｅ（Ｈｃ）ａｒｅ　ｓｍａｌｌ，ａｌｍｏｓｔ　ｈａｖｉｎｇ　ｎｏ　ｈｙｓｔｅｒｅｓｉｓ　ｐｈｅ－ｎｏｍｅｎｏｎ，ｓｏ　ｉｔ　ｉｓ　ｇｏｏｄ　ｓｕｐｅｒ　ｐａｒａｍａｇｎｅｔｉｃ．Ｔｈｅ　ｓｕｒｆａｃｅ　ｏｆ　ｍａｇｎｅｔｉｃａｌｌｙ　ｓｏｆｔ　ｍａｔｅｒｉａｌ　Ｑ２３５ｓｔｅｅｌ　ｓａｍｐｌｅｓ　ｓｈｏｗ　ｃｌｅａｒｍａｇｎｅｔｉｃ　ｄｏｍａｉｎ　ｓｔｒｕｃｔｕｒｅ　ｉｍａｇｅ　ｗｉｔｈ　ｔｈｅ　ｍａｇｎｅｔｉｃ　ｆｌｕｉｄ．Ｋｅｙ　ｗｏｒｄｓ ｃｈｅｍｉｃａｌ　ｃｏ－ｐｒｅｃｉｐｉｔａｔｉｏｎ，Ｆｅ３Ｏ４ｍａｇｎｅｔｉｃ　ｆｌｕｉｄ，ｓｕｐｅｒ　ｐａｒａｍａｇｎｅｔｉｃ，Ｑ２３５，ｍａｇｎｅｔｉｃ　ｄｏｍａｉｎ　＊十一五国家科技支撑计划（２００６ＢＡＫ０２Ｂ０２）　张鸥：男，１９８６年生，硕士，从事钢铁材料微观结构与性能方面的研究　Ｅ－ｍａｉｌ：ｚｈａｎｇｏｕｌｏｖｅ２５＠１２６．ｃｏｍ０　引言磁流体是由磁性颗粒、表面活性剂、载液３部分组成的稳定的胶体分散体系。

纳米四氧化三铁磁性微粒的表面有机改性摘要：通过液相共沉淀法制备了纳米四氧化三铁溶胶,利用油酸对纳米粒子体进行表面改性和萃取实验,获得油酸包覆的四氧化三铁微粒.采用FT-IR和高分辨透射电镜对改性后的纳米粉体进行结构和形貌的表征.研究结果表明油酸与四氧化三铁纳米粒子间存在化学键结合.油酸对纳米四氧化三铁微粒进行改性,并且对纳米粒子进行包覆,使外表面形成保护层阻止粒子团聚,改性后的四氧化三铁微粒与有机物具有良好的相溶性,采用表面改性显著改善了纳米四氧化三铁微粒的性能指标.镍基纳米粉体的表面改性、表征及性能研究表面包覆的磁性纳米复合粉体是当前材料科学领域研究的热点。

合适的包覆材料能够克服磁性金属纳米粉体易氧化、易团聚、表面功能基团少、与有机物的相容性差等缺点，从而有效的改善纳米粉体的物理化学性能，扩大粉体应用范围。

本文主要是对镍基纳米粉体进行表面改性，并对其进行表征和性能分析。

目的有三个：1、在纳米粉体表面包覆有机物或者无机物，以避免纳米镍粉与空气的接触，提高纳米镍粉在空气中的抗氧化性。

2、降低粉体的团聚倾向性，提高粉体与有机介质的相容性。

3、在粉体表面包覆具有良好导电性的物质或者介电特性的物质，使其能够应用在吸波材料、电流变体领域。

研究内容包括：1、采用硅烷偶联剂KH-550对纳米镍粉进行表面处理，通过红外分析结果可以看出，硅烷偶联剂通过化学键与纳米镍粉作用，并且在其表面引入了-NH2基团，为苯胺的聚合提供活性点；通过对电磁参数的测试，分析复合粉体的电磁特性；根据微波传输线理论计算材料的吸波性能，利用硅烷偶联剂改性纳米镍粉的电磁参数，计算改性粉体在2-18GHz频率范围内的吸波性能。

在烷基化镍的存在下进行苯胺的化学氧化聚合，对复合粉体进行分析表征，可以看出-NH2基团参与了反应，聚苯胺的包覆提高了粉体在空气中的抗氧化性，并且提高了粉体与聚合物基体间相容性，复合粉体具有核壳结构。

2、采用液相沉淀法及反相微乳液法在纳米镍粉表面包覆介电物质二氧化硅及导电性银，并对其进行表征，根据红外、透射电镜结果可以看出在粉体表面包覆有一层无机物质；通过热分析对无机物包覆的粉体进行抗氧化性分析；通过磁性测试分析复合粉体的饱和磁化强度及矫顽力的变化。

油酸表面改性对Fe3O4纳米粒子结构和分散性的影响尹婵;魏晓奕;李积华;王飞【期刊名称】《磁性材料及器件》【年(卷),期】2013(044)004【摘要】以NH-13·H2O为沉淀剂,利用化学共沉淀法制备粒径分布均匀的超顺磁性纳米Fe3O4粒子.针对Fe3O4纳米粒子易团聚的现象,采用有机化合物油酸对其进行表面改性.采用X射线粉末衍射仪GRD)、透射电子显微镜(TEM)、傅里叶红外光谱仪(FT-IR)及振动样品磁强计(vSM)等手段对Fe3O4纳米粒子进行结构与性能表征.结果表明,所得Fe3O4纳米粒子平均粒径为20nm、粒径分布窄、饱和磁化强度为70.29 A·m2/kg,矫顽力为零,具有超顺磁性.利用油酸进行表面改性可有效降低Fe3O4纳米粒子的团聚,使其分散度得到提高.【总页数】5页(P24-27,78)【作者】尹婵;魏晓奕;李积华;王飞【作者单位】华中农业大学食品科学技术学院,湖北武汉430070;中国热带农业科学院农产品加工研究所,广东湛江524001;中国热带农业科学院农产品加工研究所,广东湛江524001;中国热带农业科学院农产品加工研究所,广东湛江524001;中国热带农业科学院农产品加工研究所,广东湛江524001【正文语种】中文【中图分类】TB383【相关文献】1.表面改性对超顺磁性Fe3O4纳米粒子性能的影响 [J], 冯杰;邓黎明;蔡钢;刘曦2.不同表面改性剂对超细黑索今分散性影响的研究 [J], 张欣;王金英;齐艺;于硕;张倩3.表面改性对磁性纳米粒分散性的影响 [J], 邓秀珍;阎玺庆;苑佳佳;史永利;孙祥德4.油酸钠对油相法制备的Fe3O4纳米粒子的表面改性研究 [J], 丁建芳;姜继森5.聚乙二醇表面改性对纳米Si3N4分散性的影响研究 [J], 赵兴祥;任欣;李家柱;殷军港因版权原因，仅展示原文概要，查看原文内容请购买。
