三极管静态及动态分析月日

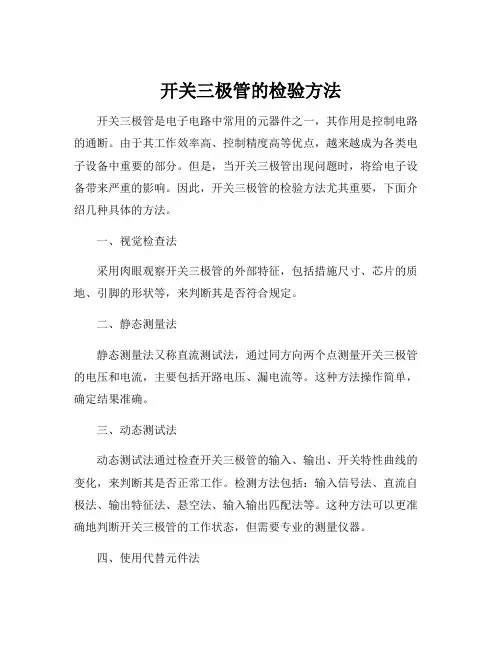

开关三极管的检验方法
开关三极管是电子电路中常用的元器件之一，其作用是控制电路的通断。

由于其工作效率高、控制精度高等优点，越来越成为各类电子设备中重要的部分。

但是，当开关三极管出现问题时，将给电子设备带来严重的影响。

因此，开关三极管的检验方法尤其重要，下面介绍几种具体的方法。

一、视觉检查法
采用肉眼观察开关三极管的外部特征，包括措施尺寸、芯片的质地、引脚的形状等，来判断其是否符合规定。

二、静态测量法
静态测量法又称直流测试法，通过同方向两个点测量开关三极管的电压和电流，主要包括开路电压、漏电流等。

这种方法操作简单，确定结果准确。

三、动态测试法
动态测试法通过检查开关三极管的输入、输出、开关特性曲线的变化，来判断其是否正常工作。

检测方法包括：输入信号法、直流自极法、输出特征法、悬空法、输入输出匹配法等。

这种方法可以更准确地判断开关三极管的工作状态，但需要专业的测量仪器。

四、使用代替元件法
使用代替元件法即将一个外部一致的开关三极管作为测试开关三极管的替代品，来判断测试元件是否正常工作。

这种方法可以避免一些条件不好的检测，但代替元件的手段要比测试元件高一些。

总之，在检验开关三极管时，要根据具体情况选择合适的检验方法，同时对仪器仪表的选择也应谨慎。

采用科学、准确的检验方法，不仅可以保证开关三极管的正常运行，还能提高检验效率和准确性。

三极管工作原理分析，精辟、透彻，看后你就懂随着科学技的发展，电子技术的应用几乎渗透到了人们生产生活的方方面面。

晶体三极管作为电子技术中一个最为基本的常用器件，其原理对于学习电子技术的人自然应该是一个重点。

三极管原理的关键是要说明以下三点:1、集电结为何会发生反偏导通并产生Ic，这看起来与二极管原理强调的PN结单向导电性相矛盾。

2、放大状态下集电极电流Ic为什么会只受控于电流Ib而与电压无关；即：Ic与Ib之间为什么存在着一个固定的放大倍数关系。

虽然基区较薄，但只要Ib为零，则Ic即为零。

3、饱和状态下，Vc电位很弱的情况下，仍然会有反向大电流Ic 的产生。

很多教科书对于这部分内容，在讲解方法上处理得并不适当。

特别是针对初、中级学者的普及性教科书，大多采用了回避的方法，只给出结论却不讲原因。

即使专业性很强的教科书，采用的讲解方法大多也存在有很值得商榷的问题。

这些问题集中表现在讲解方法的切入角度不恰当，使讲解内容前后矛盾，甚至造成讲还不如不讲的效果，使初学者看后容易产生一头雾水的感觉。

笔者根据多年的总结思考与教学实践，对于这部分内容摸索出了一个适合于自己教学的新讲解方法，并通过具体的教学实践收到了一定效果。

虽然新的讲解方法肯定会有所欠缺，但本人还是怀着与同行共同探讨的愿望不揣冒昧把它写出来，以期能通过同行朋友的批评指正来加以完善。

一、传统讲法及问题：传统讲法一般分三步，以NPN型为例（以下所有讨论皆以NPN型硅管为例），如示意图A。

1.发射区向基区注入电子；2.电子在基区的扩散与复合；3.集电区收集由基区扩散过来的电子。

”（注1）问题1：这种讲解方法在第3步中，讲解集电极电流Ic的形成原因时，不是着重地从载流子的性质方面说明集电结的反偏导通，从而产生了Ic，而是不恰当地侧重强调了Vc的高电位作用，同时又强调基区的薄。

这种强调很容易使人产生误解。

以为只要Vc足够大基区足够薄，集电结就可以反向导通，PN结的单向导电性就会失效。

电子器件的静态与动态特性分析电子器件是现代科技领域中不可或缺的组成部分，对于我们的日常生活和工业生产都起着至关重要的作用。

了解电子器件的静态和动态特性对于深入理解其工作原理和性能具有重要意义。

本文将从静态分析和动态分析两个方面对电子器件的特性进行详细解析。

一、静态分析静态分析是指在电子器件停止工作时对其进行测试和分析。

通过静态分析，我们可以获得电子器件的静态特性，包括以下几个方面：1. 结构和尺寸：静态分析可以通过观察电子器件的外部结构和尺寸来获得其中的基本参数和特征。

例如，通过观察半导体器件的晶体管结构和尺寸，我们可以了解其电流和电压的承载能力。

2. 材料和工艺：静态分析还可以通过电子器件中使用的材料和工艺来获得一些有关其特性的信息。

例如，通过了解电子器件中所使用的半导体材料和制备工艺，我们可以预测其导电性能和工作温度范围。

3. 参数和性能：静态分析可以通过测量和测试电子器件的参数和性能来获取更多的信息。

例如，通过测量晶体管的电流-电压关系，我们可以了解其输入输出特性和放大倍数。

二、动态分析动态分析是指在电子器件工作时对其进行测试和分析。

通过动态分析，我们可以获得电子器件的动态特性，包括以下几个方面：1. 响应时间：动态分析可以通过测试电子器件在不同输入信号下的响应时间来评估其快速响应能力。

例如，通过测试开关电容的充放电时间，我们可以判断其在高频信号处理中的适用性。

2. 响应波形：动态分析可以通过观察电子器件在输入信号变化时的响应波形来研究其工作原理和性能。

例如，通过观察放大器的输出波形，我们可以判断其失真程度和频率响应特性。

3. 能量消耗：动态分析可以通过测试电子器件在工作过程中的能量消耗情况来评估其能源利用率。

例如，通过测量集成电路在不同工作状态下的功耗，我们可以优化其设计和工作模式。

三、分析步骤在进行电子器件的静态和动态分析时，我们需要按照以下步骤进行：1. 准备测试设备：根据具体的分析需求，选择合适的测试设备和方法。

三极管的三种工作状态三极管的三种工作状态（放大、截止、饱和）；放大电路的静态、动态；直流通路、交流通路；截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。

一般将IB≤0的区域称为截止区, 在图中为IB＝0的一条曲线的以下部分。

此时IC也近似为零。

由于各极电流都基本上等于零, 因而此时三极管没有放大作用。

其实IB＝0时, IC并不等于零, 而是等于穿透电流ICEO。

一般硅三极管的穿透电流小于1μA, 在特性曲线上无法表示出来。

锗三极管的穿透电流约几十至几百微安。

当发射结反向偏置时, 发射区不再向基区注入电子, 则三极管处于截止状态。

所以, 在截止区, 三极管的两个结均处于反向偏置状态。

对NPN三极管, UBE＜0, UBC＜0。

放大状态：当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数β＝ΔIc/ΔIb，这时三极管处放大状态。

此时发射结正向运用, 集电结反向运用。

在曲线上是比较平坦的部分, 表示当IB一定时, IC 的值基本上不随UCE而变化。

在这个区域内,当基极电流发生微小的变化量ΔIB时, 相应的集电极电流将产生较大的变化量ΔIC, 此时二者的关系为ΔIC＝βΔIB该式体现了三极管的电流放大作用。

对于NPN三极管, 工作在放大区时UBE≥0.7V, 而UBC＜0。

饱和导通状态：当加在三极管发射结的电压大于PN结的导通电压，并当基极电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一定值附近不怎么变化，这时三极管失去电流放大作用，集电极与发射极之间的电压很小，集电极和发射极之间相当于开关的导通状态。

IB正半周最大40μA，负半周减小到最小20μA,这时工作点就发生了 变化，偏离了Q而移动。那么它的偏移规律是怎样的呢？
交流信号输入了，IB变化了，静态工作点偏移出去。这个偏移变化 的轨迹一定会沿着直流负载线变化。那么IB在20-40的范围内变化， 这时可以知道IC 的动态变化范围就从2-4之间的交变变化。由于在 放大的这部分是线性变化的，信号交变量 ic也是随时间作正弦规律 变化，跟输入信号的波形是一致的。我们加上一个时间坐标轴，这 样iC的变化规律也可以表示出来了。
iB也是直流和交流共存的，静态值IB 叠加了一个信号的交流量ib， ib变化 同样引起iC的变化。
uCE是静态值UCE叠加了一个信号的 交流量uce， uCE既有直流也有交流， 电流经过电容，直流被隔断，交流被 输出，就得到uo 注：uo和ui的输出相位不同！！！=UCC-iCRC
我们对基本放大电路提出了两点的要求： （1）要放大输入信号（Au高） （2）信号波形不失真
我们以上的分析，由于静态工作点选在了特性曲线的线性部分的中 部，信号输入以后都是在特性曲线的线性部分工作，因此波形基本 上是不失真的。但是如果我们的工作点选择的不合适，就可能使得 信号输入以后，在特性曲线的非线性部分工作，这样就产生了失真。 这种失真我们称之为非线性失真。
第 9 章 基本放大电路 9.3 放大电路的静态分析---图解法
已知：UCC=12V,β=100,RC=2kΩ, RB=370kΩ，求静态工作点.
这个例题就是单电源的放大作用，得到的主要数据如上图所示。这 个数据后面我们要用到。这个就是静态计算的估算法。
下面我们开始学习静态分析的第二种方法-----图解法
（3）通过电路，可以求得电压放大倍数 数值上等于输出电压的有效值与输入电压的有效值的比值，还等于 输出信号的幅值与输入信号的幅值的比值。

三极管电路必懂的几种分析方法！三极管有静态和动态两种工作状态。

未加信号时三极管的直流工作状态称为静态，此时各极电流称为静态电流，给三极管加入交流信号之后的工作电流称为动态工作电流，这时三极管是交流工作状态，即动态。

一个完整的三极管电路分析有四步：直流电路分析、交流电路分析、元器件和修理识图。

直流电路分析方法直流工作电压加到三极管各个电极上主要通过两条直流电路：一是三极管集电极与发射极之间的直流电路，二是基极直流电路。

通过这一步分析可以搞清楚直流工作电压是如何加到集电极、基极和发射极上的。

如图所示，是放大器直流电路分析示意图。

对于一个单级放大器而言，其直流电路分析主要是图中所示的三个部分。

分析三极管直流电路时，由于电路中的电容具有隔直流特性，所以可以将它们看成开路，这样上图所示电路就可以画成如下图所示的直流等效电路，再用这一等效电路进行直流电路分析就相当简洁了。

交流电路分析方法交流电路分析主要是交流信号的传输路线分析，即信号从哪里输入到放大器中，信号在这级放大器中具体经过了哪些元器件，信号最终从哪里输出。

如图所示，是交流信号传输路线分析示意图。

另外还要分析信号在传输过程中受到了哪些处理，如信号在哪个环节放大，在哪个环节受到衰减，哪个环节不放大也不衰减，信号是否受到了补偿等。

上图电路中的信号经过了C1、VT1、C2、VT2和C3，其中C1、C2和C3是耦合电容，对信号没有放大和衰减作用，只是起着将信号传输到下级电路中的耦合作用，VT1和VT2对信号起了放大作用。

元器件作用分析方法1 元器件特性是电路分析关键分析电路中元器件的作用时，应依据该元器件的主要特性来进行。

例如，耦合电容让交流信号无损耗的通过，而同时隔断直流通路，这一分析的理论根据是电容隔直通交特性。

2 元器件在电路中具体作用电路中的每个元器件都有它的特定作用，通常一个元器件起一种特定的作用，当然也有一个元器件在电路中起两个作用的。

在电路分析中要求搞懂每一个元器件在电路中的具体作用。

三极管静态电流作用及其影响解说1.三极管静态电流作用解说偏置电路的作用是给三极管提供基极直流电流,这一电流又称为基极静态偏咒电流。

静态工作电流就是没有信号輸入放大管时三极管的直流工作电流,这一电流由放大器电路中的直流电源来提供。

三极管的静态工作点其实是相当复杂的,总的来讲静态电流大小在放大器中与放大倍数、噪声、非线性失真等相关,在三极管的各种应用中还与静态工作电流的有与无、大与小相关。

当三极管工作在放大状态时,必须给三极管提供静态偏置电流,它是保证三极管工作在放大状态的必要条件,静态电流不正常,三极管放大信号的工作就一定不正常.2.三极管静态电流与噪声之间关系解说静态电流的大小与三极管的噪声大小相关,静态电流大,噪声大,反之则小。

小信号放大器中静态工作点较低,在负半周最大信号不落入截止区的前提下尽可能地小,这样可以抑制三极管噪声。

一个多级放大器中,有数级单级放大器,这时要求前级放大器的三极管静态电流较小,如图8-22所示,以降低整个放大器的噪声,因为前级电路的微小噪声都将被后级放大器所放大。

前级放大器静态电流较小会使三极管放大倍数B减小,此时为了补偿放大能力,可以采用低噪声、高B 的三极管。

后级放大器中三极管静态电流较大。

后级放大器的三极管静态电流较大,这样,三极管放大倍数阿以较大,放大能力较强,同时可以防止输入信号进入三极管截止区,因为后级放大器的信号幅度已经较大了,对于NPN型三极管而言,其输入信号负半周峰值部分将会进入三极管截止区.产生削顶失真,如图8-23所示。

3.三极管静态电流大小与放大倍数之间关系解说静态电流大小还与三极管的放大倍数相关,如图8-24所示是基极电流与放大倍数B之间的关系曲线,从图中可以看到,在基极电流为某一值时,放大倍数卢为最大,基极电流大于或小于这一值时,放大倍数B要下降。

不同型号的三极管该特性曲线不同,但是很相似。

4.推动级静态电流解说大信号的甲类放大器中,如果推动级放大管工作点在交流负载线中间,那么非线性失真会最小,如图8-25所示。

三极管的静态工作点三极管是电子元件中最为基本的一种，它具有电流放大、开关等多种功能，因此应用广泛。

而三极管的静态工作点是三极管操作过程中的关键点之一，它可以影响三极管的工作状态和性能。

下面，将从以下几方面详细介绍三极管的静态工作点。

一、什么是静态工作点三极管的工作状态可以通过图像呈现出来，而这个图像被称为特性曲线。

图像中的一点代表了三极管的某一工作状态，而这个工作状态可以通过两个参数来描述，即电压和电流。

当电压和电流确定时，就可以确定三极管的静态工作点。

简单来说，静态工作点就是三极管的稳态工作点，是三极管特性曲线上某一点的电压和电流值。

二、如何确定静态工作点1. 采用试算法试算法是最常用来确定三极管静态工作点的方法。

这个方法包括了以下几个步骤：① 先根据三极管的管子标准参数计算出直流稳态放大系数β。

② 根据负载电阻值计算出电路中的电流值。

③ 计算出电源电压和三极管的发射极电阻。

④ 画出三极管的特性曲线图，并根据实际电路参数确定曲线的位置。

⑤ 从特性曲线中读出电流和电压值，计算出三极管的静态工作点。

2. 采用基准电流源法基准电流源法是另外一种确定三极管静态工作点的方法，它需要如下步骤：① 确定基准电流源的电流值。

② 连接有效高阻负载产生基准电压，使其等于三极管基极电压。

③ 根据电压和电流计算出三极管的静态工作点。

三、静态工作点的优化三极管的静态工作点不能超过最大功率限制和最大电压限制。

否则，三极管可能遭受损坏，影响电路的正常工作。

因此，在确定静态工作点时，要遵守安全指导书，合理调整电路参数，尽量将静态工作点调整到最佳位置。

结语：三极管是一种基础的电子元件，它在电子电路中的应用非常广泛。

而静态工作点是三极管电路中一个非常重要的概念，它影响着三极管的性能和工作状态。

因此，在设计和调试三极管电路时，一定要详细了解三极管静态工作点的相关知识，并且使用正确的方法进行计算和优化。

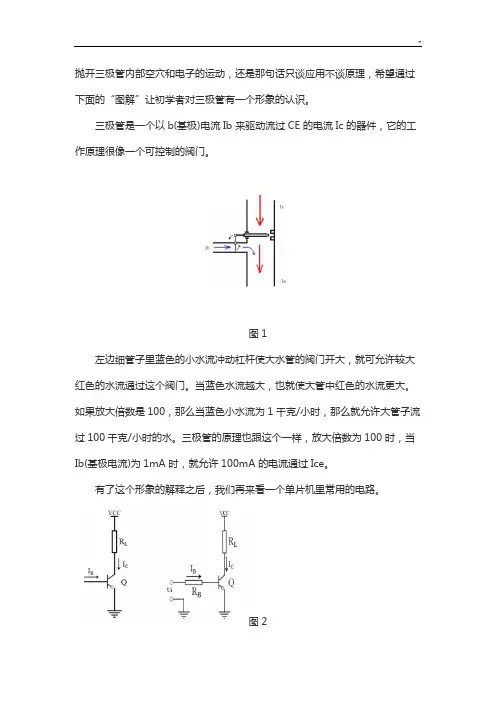

抛开三极管内部空穴和电子的运动，还是那句话只谈应用不谈原理，希望通过下面的“图解”让初学者对三极管有一个形象的认识。

三极管是一个以b(基极)电流Ib 来驱动流过CE 的电流Ic 的器件，它的工作原理很像一个可控制的阀门。

图1左边细管子里蓝色的小水流冲动杠杆使大水管的阀门开大，就可允许较大红色的水流通过这个阀门。

当蓝色水流越大，也就使大管中红色的水流更大。

如果放大倍数是100，那么当蓝色小水流为1千克/小时，那么就允许大管子流过100千克/小时的水。

三极管的原理也跟这个一样，放大倍数为100 时，当Ib(基极电流)为1mA 时，就允许100mA 的电流通过Ice。

有了这个形象的解释之后，我们再来看一个单片机里常用的电路。

图2我们来分析一下这个电路，如果它的放大倍数是100，基极电压我们不计。

基极电流就是10V&pide;10K=1mA，集电极电流就应该是100mA。

根据欧姆定律，这样Rc上的电压就是0.1A×50Ω=5V。

那么剩下的5V 就吃在了三极管的C、E 极上了。

好!现在我们假如让Rb为1K，那么基极电流就是10V&pide;1K=10mA，这样按照放大倍数100算，Ic就是不是就为1000mA 也就是1A了呢?假如真的为1安，那么Rc上的电压为1A×50Ω=50V。

啊?50V!都超过电源电压了，三极管都成发电机了吗?其实不是这样的。

见下图：图3我们还是用水管内流水来比喻电流，当这个控制电流为10mA 时使主水管上的阀开大到能流过1A 的电流，但是不是就能有1A 的电流流过呢?不是的，因为上面还有个电阻，它就相当于是个固定开度的阀门，它串在这个主水管的上面，当下面那个可控制的阀开度到大于上面那个固定电阻的开度时，水流就不会再增大而是等于通过上面那个固定阀开度的水流了，因此，下面的三极管再开大开度也没有用了。

因此我们可以计算出那个固定电阻的最大电流10V/50Ω=0.2A也就是200mA。

三极管开关电路的工作状态分析，快速判断，以及计算方法！一、三极管的工作状态分析三极管有三个工作区域，分别是：截止区：基极电压小于开启电压（0.6~0.7V）或基极电路小于开启电流，供应不足；饱和区：注入基极的电流不断聚集，超过了需求量，供大于求；放大区：介于截止和饱和区之间的一个阶段，注入基极的电流不断上升，对应的集电极电流成比例（三极管的放大倍数）增加，供需平衡。

图1.1、典型的NPN三极管开关电路如图1.1，三极管的放大倍数为A,则Ic=A*Ib，然后Vout=Vcc-Ic*R3。

当Ib持续增加，Ic会成比例(A*Ib)增加，然后Vout=(Vcc-Ic*R3)会持续地减小，此时三极管处于放大区。

显然，Vout的减小是有一个下限的，这个下限是三极管的Vce的饱和值（Vce_sat），一般在0.2V 左右。

总之，Ib增大到一定数值之后，Ic不会再增加，Vout会被限制在Vce_sat处，此时三极管处于饱和区。

当三极管可以在饱和区和截止区之间自由切换，那么这个三极管电路可以作为一个数字开关来使用。

图 1.1，是一个典型的三极管开关电路，R1=20Kohm,R2=10Kohm,R3=10Kohm,U1=BC847C。

图1.2、典型的NPN三极管开关电路基于图1.2，为了测试开关电路的开关特性，在输入端注入三角波，然后可以得到其中的控制逻辑关系如图1.3所示。

图1.3、三极管开关电路的逻辑关系如果将R1由20Kohm增大到150Kohm，电路的特性发生了很大变化，虽然还能实现开关，但是开关过程已经变得不再干脆，显得“粘滞”。

图1.4、增大R1=150Kohm之后的三极管电路继续增大R1至160Kohm之后，情况进一步恶化，已经无法达到开关的目的了，如图1.5所示。

图1.5、增大R1=160Kohm之后的三极管电路由此可见，R1就像一个阀门，如果三极管的目的是被用作数字开关使用，那么阀门的开口必须足够大。

iC
C1 iB
+
ui+
–
RB
VBB
+
+ uBE
uCE
– –
RC
+ –VCC
[解] 令 ui = 0，求静态电流 IBQ
RLIBQ 61 0.7 7 6 0.0(3 m A 3()0 A
iC ICQ
O
ic
iC/mA
6 5 4
Q
直流55负00 载线1(R交L 流i负B 载i线b ) iB/A
40
3 2
O
t 直流量往往在下标中加注 Q
. U be 交流有效值
第 2 章 半导体三极管
一2、.3图.1RB解直iB分流析分法+析1ikC在电三路极中RC管各V的直B特流BI性电/BRQ曲流B2线、i0B上电/用压BA作量图的的方Q方法静法。求态得工作点
VBB+–
115 k
3V
+ uBE
uCE
–
5
V
+ –VCC
从输三出极端出管交端C流E口短之路看间时i可c进的=用电去输流出为ib放电，一大流系个为数受，i.b 的常—ib电用控H流Hff制源ee表表示的示。电。` 流是源三极管输
第 2 章 半导体三极管
微变等效电路的画法
(2) 晶体三极管电路交流分析 步骤： ① 分析直流电路，求出“Q”，计算 rbe。 ② 画电路的交流通路 。 ③ 在交流通路上把三极管画成 H 参数模型。 ④ 分析计算叠加在“Q”点上的各极交流量。
画交流通路原则：
1. 固定不变的电压源都视为短路；
2. 固定不变的电流源都视为开路；
3. 视电容对交流信号短路

交流通路
简化微变等效电路
输入电阻大些，保证放大电路输入端电压越接近信号源电压。
四、 共集电极放大电路
1.共集电极放大电路
计算分析得知： 1、射极输出器放大倍数小于1，又近似为1；输出电压与输入电压同相，又叫射极 跟随器。 2、无电压放大作用，仍有电流和功率放大作用。 3、电路输入电阻高，从而减小放大电路从信号源索取的电流；输出电阻小，带负 载能力强。 4、射极输出器常用来作为多级放大电路输入或输出级；或者在两级中间作为隔离 级，以减轻前后级相互影响。
任务二 组装测试基本放大电路
放大电路的基本概念 放大电路的基本分析方法 模型是在输入信号较小（小于10mV），频率较低（几千~几百Hz，通常选1KHz）有效。
1.共发射极基本放大电路的组成
放大电路的简化微变等效电路 将直流电源短路，电容短路
作 业： 1、什么是放大电路动态分析？动态指标有哪些？ 2、什么是射极输出器？ 3、射极输出器有哪些特点？

三极管静态电流三极管是一种重要的电子元件，在电子电路中扮演着重要的角色。

而三极管的静态电流是指在没有输入信号时，三极管的电流状态。

本文将从三极管静态电流的定义、三极管静态工作点的确定、三极管静态电流的稳定性等方面进行阐述。

我们来了解一下三极管静态电流的定义。

三极管是一种双极型晶体管，由基极、发射极和集电极三个极端组成。

在三极管的静态电流状态下，没有输入信号时，即没有输入电流或电压作用于三极管的基极，此时三极管的电流状态是稳定的。

在这种情况下，三极管的静态电流就是指通过三极管的电流，也称为静态工作电流或静态工作点电流。

接下来，我们将讨论如何确定三极管的静态工作点。

在电子电路设计中，确定三极管的静态工作点非常重要，因为它决定了三极管的放大能力和稳定性。

确定三极管的静态工作点的方法有很多，其中一种常见的方法是使用直流负载线法。

直流负载线法是通过绘制负载线和直流特性曲线来确定三极管的静态工作点。

在直流负载线法中，首先需要绘制负载线。

负载线是由直流电源电压和负载电阻决定的一条直线。

接下来，需要绘制三极管的直流特性曲线。

直流特性曲线是通过测量三极管的集电极电流和集电极电压得到的，它描述了三极管的电流与电压之间的关系。

最后，通过负载线和直流特性曲线的交点，可以确定三极管的静态工作点。

三极管的静态工作点的确定对于三极管的放大能力和稳定性有着重要的影响。

如果静态工作点选择不当，会导致三极管工作在非线性区，使得输出信号失真。

因此，在设计电子电路时，需要根据具体的应用需求，合理选择三极管的静态工作点，使其工作在线性区，保证输出信号的准确性和稳定性。

除了静态工作点的确定，三极管的静态电流的稳定性也是一个重要的考虑因素。

静态电流的稳定性是指在不同环境条件下，三极管的静态电流是否能够保持稳定。

在实际应用中，三极管的静态电流会受到温度、供电电压等因素的影响。

为了保证三极管的静态电流的稳定性，可以采用负反馈的方法进行调节。

负反馈是一种常用的控制方法，通过将输出信号与输入信号进行比较，并将差异信号作用于输入端，使得输出信号趋于稳定。

所以，交流负载是过 Q 点且与横轴夹角为 α′的直线。由于 RL′<RL，则 α′>α，所以交 流负载线比直流负载线陡一些。
接负载 RL′后，信号的工作点就沿着交流负载线变化。由于三极管输出曲线的恒流特 点。接 RL 与不接 RL 的 iC 相差不大，而 uCE 的动态范围减小了。因此，输出电压减小，电压 放大倍数下降。
分析放大电路时，一般要求解决两个方面的问题，即确定放大电路的静态和动态时的工
作情况。静态分析就是要确定放大电路没有输入交流信号时，三极管各极的电流和电压。动
态分析则是研究在正弦波信号作用下，放大电路的电压放大倍数、输入电阻和输出电阻等。
1.5.1 三极管放大电路的静态工作点的估算
三极管放大电路的静态值，即直流 IBQ、ICQ、UCEQ 的值在输出 特性上反映为一个点，称为静态工作点 Q。静态工作点负载线与静态工作点
【例 2】电路及参数与【例 2-2】相同，试用图解法求电路的静态工作点。 解：（1）画出直流负载线 MN。在方程 UCE＝UCC－ICRC 中，令 IC＝0，则 UCE＝UCC＝ 12V，得 M 点；令 UCE＝0，则 IC＝UCC/Rc＝12V/3KΩ＝4mA，得 N 点，连接 MN 两点所得 到的直线即为直流负载线。 （2）确定静态工作点 静态基极电流
iB＝IBQ＋ib＝40μA＋20SinωtμA 由于三极管的电流放大作用，ib 变化将引起 ic 很大的变化，如图 2-18(a) 所示。 当 iB=60μA 时，负载线与 iB=60μA 的输出曲线的交点为 Q1；当 iB=20mA 时，负载线 与 iB=20mA 的输出特性曲线的交点为 Q2。因此，当信号变化时，工作点就在 Q1 与 Q2 之间 变化。如果工作点的变化是在放大区内。那么 ib 作正弦变化时。ic、uce 也按正弦规律变化， 所以

三极管的状态和判别方法三极管是一种半导体器件，广泛应用于电子电路中。

它由三个掺杂不同类型的半导体材料构成，包括一个基区、一个发射区和一个集电区。

三极管的状态分为饱和状态、截止状态和放大状态。

下面将详细介绍三极管的状态以及判别方法。

1.饱和状态：饱和状态指三极管发射极-基极间的电压小于它的基极-集电极间的电压，同时基极处于正向偏置。

在这种状态下，三极管的电流放大因子β会被充分运用，并且集电极电流增加，输出电流大于输入电流。

饱和状态下，三极管一般被用作开关或放大器的输入级。

2.截止状态：截止状态指三极管的集电极电流为零，基极电流也几乎为零。

在这种状态下，三极管基极-发射极电压为负值，基极电流为接近于零。

截止状态下，三极管不进行放大作用，并且将输入信号截断。

截止状态下，三极管一般被用作开关或放大器的输出级。

3.放大状态：放大状态指三极管的集电极电流增加，同时基极电流也增加。

在这种状态下，三极管可以将小的输入信号放大成较大的输出信号。

放大状态下，如何选择工作点能够提供更稳定的放大效果是非常重要的，通常使用静态工作点来判定。

静态工作点是指在一些电压和电流点上，三极管处于放大状态。

三极管的状态可以根据输入信号和工作电压来判断。

根据输入信号的大小，可以判断三极管是否工作在放大状态。

若输入信号太小，则三极管可能工作在截止状态。

若输入信号太大，则三极管可能工作在饱和状态。

另外，根据工作电压的大小，也可以判断三极管的状态。

若发射极-基极电压小于基极-集电极电压，则三极管可能工作在饱和状态。

若发射极-基极电压大于基极-集电极电压，则三极管可能工作在截止状态。

除了以上方法，还可以通过特殊的电路连接实现对三极管状态的判断。

例如，可以通过将三极管作为开关使用，根据输入信号来控制输出信号的开闭状态判断三极管的状态。

另外，还可以通过测量三极管的电流和电压来判断。

通过测量基极电流、发射极电流和集电极电流的大小，可以推断三极管的状态。

三极管动态计算主要包括三极管的工作状态判断和动态分析。

以下是一些关于三极管动态计算的方法和步骤：
1. 判断三极管的工作状态：
- 放大状态：当基极电压大于发射极电压时，三极管正常工作，处于放大状态。

- 饱和状态：当三极管的B端电压逐渐升高，电流逐渐增大，电阻变小，C端电压逐渐降低，当B端电压和C端电压相等时，三极管达到饱和状态。

- 截至状态：当基极电压低于发射极电压时，三极管无法导通，处于截至状态。

2. 动态计算：
- 分析三极管的动态过程时，可以将B区看成一个可变的电阻。

在开始截至时，由于电流无法通过，电阻无穷大；随着P级加上电压导通，处于放大状态，三条线电流EBC，B端电压恒定电流增大，电阻变小，导致C端电压减小，最终B和C端电压相等时达到饱和。

- 计算三极管的动态过程时，需要根据三极管的工作状态和电路参数进行逐步推导，以得到各端电压、电流和电阻的变化。

三极管参数电性能测试介绍三极管参数电性能测试是指对三极管的一系列电气参数进行测量和评估的过程。

三极管是现代电子设备中广泛使用的一种重要电子元器件，它具有放大、开关等多种功能，因此对其电性能进行准确的测试非常重要。

本文将介绍三极管常见的参数以及相应的测试方法。

1.静态参数测试静态参数主要包括最大额定电压、最大额定电流、最大功耗等参数的测试。

其中，最大额定电压是指当三极管工作时能够承受的最大电压，测试时可通过逐渐增加输入电压，观察三极管是否能正常工作以及输出是否保持稳定来判断。

最大额定电流是指当三极管工作时能够承受的最大电流，可通过逐渐增大输入电流，并观察输出电流是否超过三极管的最大额定电流来测试。

最大功耗是指三极管在正常工作时所能消耗的最大功率，可通过测量输入电流和输出电压，计算得出。

2.动态参数测试动态参数主要包括截止频率、增益带宽积、输入/输出电容等参数的测试。

截止频率是指三极管在放大时频率响应的下限，测试时可通过输入一个正弦信号，并逐渐增加频率直到输出信号幅值下降3dB，此时的频率即为截止频率。

增益带宽积是指三极管的放大能力和频率响应的乘积，可通过测量增益和截止频率，然后将两者相乘得到。

输入/输出电容是指三极管输入/输出之间的电容量，测试时可通过应用一个脉冲信号，测量输入和输出的电容量差异。

3.偏置参数测试偏置参数主要包括输入电流、输出电流、漏极电流等参数的测试。

输入电流是指三极管的输入端所消耗的电流，可通过测量输入端电流来得到。

输出电流是指三极管的输出端所输出的电流，可通过测量输出端电流来得到。

漏极电流是指在正常工作时，三极管漏极处的电流，可通过测量漏极电流来得到。

4.温度参数测试温度参数主要包括温度系数和工作温度范围的测试。

温度系数是指三极管在不同温度下输出电流或电压的变化情况，测试时通过控制环境温度，并测量相应的电流或电压变化来得到。

工作温度范围是指三极管能够正常工作的温度范围，测试时通过逐渐增加环境温度，并观察三极管是否能正常工作来判断。
