单片机在直线电机控制中的应用

６４科技资讯　ＳＣＩＥＮＣＥ　＆　ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ２００９ ＮＯ．１７ＳＣＩＥＮＣＥ　＆　ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ工　程　技　术基于单片机或其他系列ＤＳＰ的微机保护装置，受芯片功能、速度和结构的限制，硬件设计中往往需要较多的外围电路，导致装置的整体集成度不高，硬件开发相对复杂，也无法实现真正意义上的总线不出芯片的设计，使微机保护装置的可靠性和抗干扰能力受到极大的限制。

本文介绍的基于ｄｓＰＩＣ３０Ｆ系列数字信号控制（ＤＳＣ）芯片的电机控制系统，该系统具有处理速度快，芯片集成度高，开发方便的特点。

１　总体结构设计本论文采用的是ｄｓＰＩＣ３０Ｆ６０１４芯片，该芯片的强大的计算能力和完善的控制功能完全能够满足电机控制系统的需求。

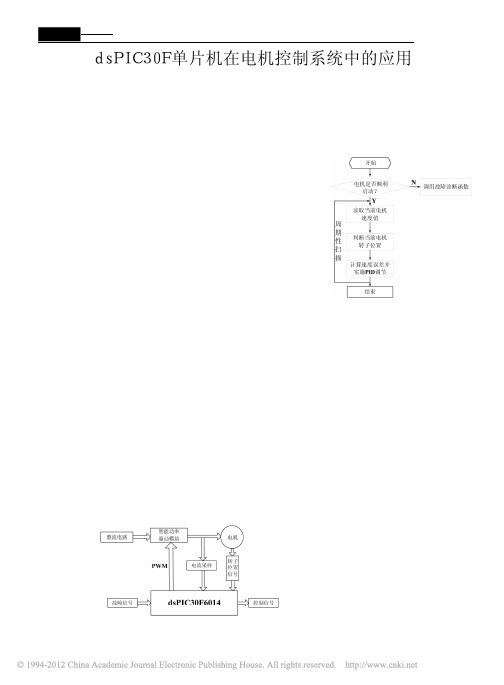

基于ｄｓＰＩＣ３０Ｆ６０１４的电机控制系统整体结构设计示意图如图１所示。

ｄｓＰＩＣ３０Ｆ６０１４通过捕获单元捕捉电机转子位置传感器上的脉冲信号，计算转子位置，并向智能功率驱动模块输出合适的驱动逻辑电平，再由其驱动电机旋转。

ｄｓＰＩＣ３０Ｆ６０１４根据捕获的霍尔位置传感器脉冲信号的宽度计算出电机的当前速度，与电机的设定速度比较后，产生转速偏差信号。

该偏差信号经ＰＩＤ调节产生电流参考给定；将该给定参考与实际电流再作比较，产生电流偏差信号，经ＰＩＤ算法产生适当的ＰＷＭ信号控制电机的转速。

ｄｓＰＩＣ３０Ｆ６０１４通过Ａ／Ｄ、Ｉ／Ｏ口采集电机转速设定值和电机的起停、正反转、制动命令来控制电机的运转状态，驱动保护电路可完成电机的过流、低电压、驱动时序异常等故障保护。

２　电机控制系统硬件设计在本控制系统中，由于整流电路设计已经很成熟了，具体可以参考相关电路设计资料，故此文不予赘述。

２．１智能功率驱动模块设计功率驱动部分是控制系统的一个重要组成部分，在本电机控制系统的设计中，采用了ＩＲ公司的ＩＲＡＭＳ１０ＵＰ６０Ａ，这一款智能功率集成驱动电路，其内部集成了多种功能电路，大大地简化了系统硬件电路，而且同分离元件组成的功率驱动电路相比，它的安全性、稳定性和可靠性都要更好。

单片机电机控制引言：单片机作为一种集成电路芯片，广泛应用于各个领域，尤其在电机控制方面发挥着重要作用。

本文将介绍单片机在电机控制中的应用及相关知识，以及常见的控制方法和技术。

一、单片机在电机控制中的应用单片机在电机控制中的应用广泛，包括直流电机控制、步进电机控制、交流电机控制等。

通过单片机的控制，可以实现电机的启停、速度调节、方向控制等功能。

1. 直流电机控制：直流电机是一种常见的电机类型，广泛应用于各个领域。

单片机可以通过PWM信号控制直流电机的转速和方向。

通过改变PWM信号的占空比，可以控制直流电机的速度，通过改变PWM信号的正负脉冲，可以控制直流电机的正转和反转。

2. 步进电机控制：步进电机是一种精密控制的电机，常用于需要准确定位的应用中。

单片机可以通过控制步进电机驱动器的信号，实现步进电机的精确控制。

通过改变驱动器信号的频率和脉冲数，可以控制步进电机的转速和步距。

3. 交流电机控制：交流电机是一种常见的电机类型，广泛应用于各个领域。

单片机可以通过外部电路和传感器，获取交流电机的相关信号，从而实现对交流电机的控制。

常见的控制方法包括矢量控制、电流控制和速度控制等。

二、电机控制的常见方法和技术在单片机电机控制中，常见的方法和技术有PWM调速、PID控制、闭环控制等。

1. PWM调速：PWM调速是一种通过改变PWM信号的占空比来调节电机转速的方法。

通过改变占空比，可以改变电机的平均电压和平均功率，从而实现电机的调速功能。

PWM调速具有调速范围广、控制精度高的优点，在电机控制中被广泛应用。

2. PID控制：PID控制是一种比例、积分和微分控制的方法，常用于对电机速度和位置的控制。

通过测量电机的反馈信号和设定值，PID控制可以根据误差的大小来调整控制器的输出，从而实现电机的精确控制。

3. 闭环控制：闭环控制是一种通过反馈信号来调节电机控制器输出的方法。

通过测量电机的反馈信号，可以实时调整控制器的输出，从而实现对电机的精确控制。

单片机与电机控制技术的应用在现代科技的发展中，单片机与电机控制技术的应用十分广泛。

单片机是一种微型计算机，集成在一个芯片上，具有程序可编程、数据存储和输入输出等功能。

而电机控制技术是指通过合理的控制电机的转速、方向和力矩等参数，实现对电机的精确控制。

本文将探讨单片机与电机控制技术在各个领域的应用。

一、工业自动化领域在工业自动化领域中，单片机与电机控制技术被广泛应用于各种生产线、机械设备和仪器仪表中。

通过使用单片机可以实时采集和处理传感器的信号，根据预设的程序进行判断和控制。

而电机控制技术则可以根据控制算法控制电机的转速和力矩，从而精确控制设备的运行状态。

例如，在自动化生产线上，单片机可以通过传感器实时监测各种参数，然后根据设定的控制算法，控制电机的启停、转速和运动方向，实现对生产线的自动化控制。

二、智能家居领域随着物联网技术的发展，智能家居正在逐渐走进千家万户。

而单片机与电机控制技术正是实现智能家居的关键。

通过使用单片机，可以实现对家居设备的集中控制和智能化管理。

例如，通过使用单片机控制系统，可以实现对家庭照明、空调、窗帘等设备的远程控制和定时控制。

同时，电机控制技术可以控制电机的启停和转速，实现窗帘的自动开合、空调的温度调节等功能，提高家居的舒适性和便利性。

三、电动汽车领域随着环保意识的提高和新能源技术的快速发展，电动汽车已经成为汽车行业的一个发展趋势。

而单片机与电机控制技术在电动汽车中发挥着重要的作用。

通过使用单片机，可以实时监测电动汽车的各种参数，如电池电量、温度、车速等，并根据这些参数通过电机控制技术控制电机转速和力矩，实现对电动汽车的精确控制。

例如，电动汽车在行驶过程中，单片机可以监测电池的电量，根据车速和电量的关系，控制电机的转速和力矩以达到最佳的能源消耗和行驶效果。

四、医疗设备领域单片机与电机控制技术在医疗设备领域的应用也十分广泛。

医疗设备如医疗机器人、手术机械等都需要精确控制，而这正是单片机与电机控制技术的优势所在。

单片机中的电机控制技术与应用随着科技的不断发展，单片机作为一种先进的集成电路，被广泛应用于各个领域。

在许多电子设备中，电机控制是不可或缺的一部分，而单片机则扮演着关键的角色。

本文将详细介绍单片机中的电机控制技术与应用。

一、电机的基本原理在深入探讨单片机中的电机控制技术之前，我们先来了解一下电机的基本原理。

电机通过与电源相连的电流来产生转矩，从而带动机械设备的运动。

根据电机的不同工作原理，可以将其分为直流电机和交流电机两大类。

1.直流电机直流电机是最常见的电动机之一，其工作原理基于洛伦兹定律。

当通入电流的方向与电磁场方向垂直时，电机会产生一个力，这个力将会使电机转动。

直流电机可以进一步细分为刷型直流电机和无刷直流电机。

2.交流电机与直流电机相比，交流电机更为复杂，其工作原理基于电磁感应定律。

交流电机可以细分为异步电机和同步电机两种类型。

异步电机是最常见的交流电机，其根据不同的转子结构有诸多不同类型。

二、单片机常见的电机控制技术在单片机中，为了实现对电机的控制，人们发展了各种各样的电机控制技术。

下面将介绍一些常见的电机控制技术以及其应用。

1.脉宽调制（PWM）控制脉宽调制技术是一种通过改变信号的占空比来控制电机转速的方法。

单片机可以通过改变输出信号的高电平时间和低电平时间来调整电机驱动器的输入电压，从而达到控制电机转速的目的。

脉宽调制技术广泛应用于直流电机和无刷直流电机的控制中。

2.电流闭环控制电流闭环控制是一种通过实时监测电机的电流来调整驱动电压的方法。

单片机通过测量电机内部的电流反馈信号，并与设定目标进行比较，然后根据差异控制电机的运动。

电流闭环控制技术可以提高电机的精度和稳定性，广泛应用于工业和机器人领域。

3.位置闭环控制位置闭环控制是一种通过反馈电机的位置信息来调整控制系统的输入量的方法。

在单片机中，可以通过编码器等装置获取电机的位置信息，然后与设定目标进行比较，并通过控制信号调整电机的运动。

单片机中的电机控制技术与应用随着科技的进步与发展，电机控制技术在许多领域中得到了广泛的应用，其中单片机在电机控制中扮演了重要的角色。

本文将着重探讨单片机中的电机控制技术与应用，包括步进电机控制和直流电机控制。

一、步进电机控制技术与应用步进电机是一种定角度运动的电机，通过单片机微处理器控制电流大小和顺序，使电机精确地按照设定的步进角度运行。

步进电机控制技术在许多行业中得到了广泛的应用，比如数控机床、打印机、印刷设备等。

1. 步进电机控制原理步进电机的控制原理是通过改变控制电流的大小和顺序来控制电机的旋转角度。

单片机中的I/O口可以通过输出高低电平来控制电机的转动方向，通过PWM技术来控制电机的转速，从而精确控制电机的运动角度。

2. 步进电机控制应用步进电机广泛用于那些需要高精度控制的设备中，比如数控机床。

在数控机床中，单片机通过控制步进电机的运动角度和速度，实现工件在不同方向上的精确定位和运动控制。

二、直流电机控制技术与应用直流电机是一种常见的电机类型，具有结构简单、转速范围广、可控性强等特点，在许多领域中得到了广泛的应用。

单片机作为直流电机控制的核心部件，可以通过PWM技术来控制电机的转速和转向。

1. 直流电机控制原理直流电机的控制原理是通过改变电源电压的大小和极性来控制电机的转速和转向。

单片机可以通过PWM技术来调节输出脉宽和占空比，进而控制电机的转速。

同时，单片机还可以通过控制H桥电路的开关状态，改变电机的正反转。

2. 直流电机控制应用直流电机广泛应用于各种设备和机械装置中，比如电动车、机器人、自动门等。

在电动车中，单片机通过控制直流电机的转速和转向，实现车辆的加速、减速和转弯；在机器人中，单片机通过控制直流电机的运动，实现机器人的四肢运动和舵机控制。

结论单片机在电机控制技术与应用中起着重要的作用，无论是步进电机还是直流电机的控制，单片机都能通过合适的控制算法和技术手段来实现精确控制。

随着科技的不断进步，电机控制技术在各行各业中的应用将愈发广泛，而单片机作为核心控制器将继续发挥其重要的作用。

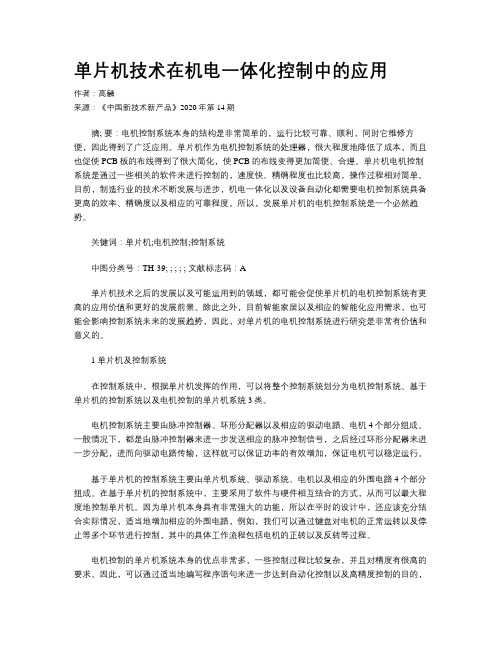

单片机技术在机电一体化控制中的应用作者：高麟来源：《中国新技术新产品》2020年第14期摘; 要：电机控制系统本身的结构是非常简单的，运行比较可靠、顺利，同时它维修方便，因此得到了广泛应用。

单片机作为电机控制系统的处理器，很大程度地降低了成本，而且也促使PCB板的布线得到了很大简化，使PCB的布线变得更加简便、合理。

单片机电机控制系统是通过一些相关的软件来进行控制的，速度快、精确程度也比较高，操作过程相对简单。

目前，制造行业的技术不断发展与进步，机电一体化以及设备自动化都需要电机控制系统具备更高的效率、精确度以及相应的可靠程度。

所以，发展单片机的电机控制系统是一个必然趋势。

关键词：单片机;电机控制;控制系统中图分类号：TH-39; ; ; ; ; 文献标志码：A单片机技术之后的发展以及可能运用到的领域，都可能会促使单片机的电机控制系统有更高的应用价值和更好的发展前景。

除此之外，目前智能家居以及相应的智能化应用需求，也可能会影响控制系统未来的发展趋势，因此，对单片机的电机控制系统进行研究是非常有价值和意义的。

1 单片机及控制系统在控制系统中，根据单片机发挥的作用，可以将整个控制系统划分为电机控制系统、基于单片机的控制系统以及电机控制的单片机系统3类。

电机控制系统主要由脉冲控制器、环形分配器以及相应的驱动电路、电机4个部分组成。

一般情况下，都是由脉冲控制器来进一步发送相应的脉冲控制信号，之后经过环形分配器来进一步分配，进而向驱动电路传输，这样就可以保证功率的有效增加，保证电机可以稳定运行。

基于单片机的控制系统主要由单片机系統、驱动系统、电机以及相应的外围电路4个部分组成。

在基于单片机的控制系统中，主要采用了软件与硬件相互结合的方式，从而可以最大程度地控制单片机。

因为单片机本身具有非常强大的功能，所以在平时的设计中，还应该充分结合实际情况，适当地增加相应的外围电路，例如，我们可以通过键盘对电机的正常运转以及停止等多个环节进行控制，其中的具体工作流程包括电机的正转以及反转等过程。

单片机的电机位置控制技术在现代工业控制系统中，电机的位置控制技术起着至关重要的作用。

而单片机作为电子产品中的重要组成部分，也被广泛应用于电机位置控制技术中。

本文将探讨单片机在电机位置控制中的应用及相关技术。

一、单片机在电机位置控制中的应用单片机是一种集成了处理器、内存、IO口以及各种外设接口的微型计算机芯片。

在电机位置控制中，单片机作为控制器的核心部分，负责接收传感器信号、计算电机位置误差、控制执行器，实现对电机位置的准确定位和控制。

在不同的电机位置控制系统中，单片机的应用方式有所差异。

例如在步进电机控制系统中，单片机可以通过调整电机相电流和脉冲输出频率来实现电机位置控制。

而在伺服电机控制系统中，单片机则通过接收位置传感器的反馈信号，并根据位置误差进行PID控制，来驱动电机轴向的运动。

二、单片机在电机位置控制中的关键技术1. 位置传感器技术：准确获取电机位置信息是实现电机位置控制的基础。

常用的位置传感器包括光电编码器、霍尔传感器等。

单片机需要通过接口电路与位置传感器进行连接，并能够读取传感器输出的位置数据。

2. 脉冲宽度调制（PWM）技术：对于直流电机的位置控制，单片机可以通过PWM技术来控制电机转速和方向。

通过调整PWM的占空比，可以控制电机驱动器的输出电压和电流，从而实现电机的位置控制。

3. PID控制算法：在伺服电机控制中，PID控制算法被广泛应用。

单片机通过读取位置传感器的反馈信号，计算位置误差，并根据PID 控制算法输出控制信号，驱动执行器来实现位置调节。

PID控制算法的准确性和稳定性直接影响着电机位置控制的效果。

三、单片机在电机位置控制中的实际应用案例1. 工业自动化领域：在自动化生产线上，单片机可以用于控制机器人的电机位置，实现物料搬运、组装等操作。

通过编写相应的控制程序，单片机可以完成对电机位置的高精度控制。

2. 机械设备领域：在一些机械设备中，如纺织机械、数控机床等，单片机可以通过与传感器和执行器的连接，实现对电机位置的闭环控制，提高设备的精度和稳定性。

单片机技术在机电一体化控制中的应用发布时间：2021-07-26T08:16:51.804Z 来源：《学习与科普》2021年6期作者：柯梁杰[导读] 传统的电机系统凭借简单可靠的内部结构和高效的工作模式，在各行业中得到了日益深入的应用。

单片机作为电子技术发展的产物，逐渐成为该类系统中的关键构成，是系统设计和研发成本的重要影响因素，内部构成也在趋于多样化和复杂化，能满足很多行业的工作需求。

不同于传统的电机系统，单片机电机控制系统强化了对一些软件的应用，提高了操作过程的自动化水平。

单片机的应用顺应了很多行业的发展潮流，大幅提高了系统运转的可靠性和准确性。

柯梁杰武夷学院福建省南平市武夷山市 354300摘要：传统的电机系统凭借简单可靠的内部结构和高效的工作模式，在各行业中得到了日益深入的应用。

单片机作为电子技术发展的产物，逐渐成为该类系统中的关键构成，是系统设计和研发成本的重要影响因素，内部构成也在趋于多样化和复杂化，能满足很多行业的工作需求。

不同于传统的电机系统，单片机电机控制系统强化了对一些软件的应用，提高了操作过程的自动化水平。

单片机的应用顺应了很多行业的发展潮流，大幅提高了系统运转的可靠性和准确性。

关键词：单片机；机电一体化；应用引言：电机系统的适应性比较强，是其得到广泛应用的基础和前提，其巨大的发展潜力毋庸置疑。

单片机的应用提高了电机系统的工作效率，从侧面看也有利于系统适应性的提高。

众多行业智能化的发展趋势使得单片机在电机系统中的应用成为一种潮流，同时也能为其他控制系统的发展和完善提供重要的经验和借鉴。

但是由于技术等因素的影响，在研发和应用中还存在一些有待完善的技术要点。

一、单片机控制系统的概述结合单片机的实际用途，可以将其划分为三类，分别是单片机控制系统、电机控制的单片机系统和电机控制系统。

单片机控制系统有着较为复杂的内部构成，一般来说，电机、外围电路和相关的驱动设备是其中的关键构成，在单片机控制系统的研发和应用中，强化了软硬件的有机结合，能够有效发挥软硬件的各自优势，加强对单片机的操作和控制。

嵌入式单片机在电机控制系统中的应用随着现代科技的飞速发展，嵌入式系统已经广泛应用于各个领域，尤其在电机控制系统中发挥了重要作用。

嵌入式单片机作为电机控制系统的核心，其应用不仅提高了电机控制系统的稳定性和可靠性，同时也为电机控制系统的智能化发展提供了可能。

本文将从嵌入式单片机的基本原理、在电机控制系统中的应用、未来发展趋势等方面展开探讨。

一、嵌入式单片机的基本原理1. 嵌入式单片机的定义嵌入式单片机是一种集成了微处理器、存储器和其他外设接口的微型计算机系统，通常被嵌入到各种电子设备和系统中，用于控制和管理设备的运行。

嵌入式单片机具有体积小、功耗低、成本低等优势，适合在有限的空间和资源条件下实现复杂的控制功能。

2. 嵌入式单片机的工作原理嵌入式单片机包括CPU、存储器、接口电路等组成部分。

CPU负责执行程序指令，存储器用于存储程序和数据，接口电路用于与外部设备进行通信。

嵌入式单片机通过执行预先编写好的程序，实现对电机控制系统的各种功能的控制和管理。

二、嵌入式单片机在电机控制系统中的应用1. 电机控制系统的基本结构电机控制系统包括传感器、控制器和执行机构三个基本部分。

传感器用于采集电机运行状态的信号，控制器根据传感器信号计算控制策略并输出控制信号，执行机构根据控制信号驱动电机运行。

嵌入式单片机作为控制器的核心，负责实时处理传感器信号，计算控制算法，并输出控制信号给执行机构。

2. 嵌入式单片机在电机控制系统中的具体应用嵌入式单片机在电机控制系统中的具体应用包括电机运行控制、速度调节、位置定位、故障诊断等功能。

通过嵌入式单片机的强大计算和控制能力，可以实现电机的精确控制和智能化管理，提高了电机控制系统的性能和稳定性。

三、嵌入式单片机在电机控制系统中的未来发展趋势1. 智能化和网络化随着人工智能和物联网技术的迅猛发展，嵌入式单片机在电机控制系统中将更加智能化和网络化。

智能化的嵌入式单片机可以根据电机运行状态和外部环境变化进行智能调节，网络化的嵌入式单片机可以实现电机控制系统的远程监控和管理。

单片机PWM技术在电机控制中的应用简介：单片机是一种集成了微处理器、内存、输入/输出接口以及其他功能的集成电路，广泛应用于电子产品中。

PWM（脉冲宽度调制）技术是一种通过改变信号脉冲的宽度来控制电平平均值的方法，常用于电机控制中。

本文将探讨单片机PWM技术在电机控制中的应用。

1. 单片机PWM技术的原理及特点PWM技术通过改变一个周期内信号脉冲的宽度与周期的占空比来达到控制信号电平的目的。

由于其特殊的脉宽调制方式，PWM技术在电机控制中有着广泛的应用。

单片机PWM技术的主要特点包括以下几点：1.1 精确控制：单片机可以通过调整脉冲的宽度和周期来精确控制输出信号的电平，从而实现对电机的精确控制。

1.2 占空比可调：通过改变脉冲的宽度与周期的占空比，可以灵活地调节输出信号的占空比，从而控制电机的转速和功率。

1.3 高效能量利用：PWM技术通过不间断地调整输出信号的电平，可以实现对电机功率的高效利用，降低能耗。

2. 单片机PWM技术在电机控制中的应用案例2.1 直流电机控制直流电机是一种常见的电机类型，广泛应用于各种场合。

单片机PWM技术可以通过改变输出信号的占空比来调节直流电机的转速和方向。

例如，可以使用单片机的PWM功能控制电机的驱动电压，从而实现对电机的速度调节。

2.2 步进电机控制步进电机是一种精密控制电机，常用于需要高精度定位的设备中。

单片机PWM技术可以通过改变输出信号的脉冲频率和占空比来控制步进电机的每一步运动。

例如，可以使用单片机的PWM功能控制电机驱动电流的大小和方向，实现对步进电机的精准控制。

2.3 交流电机控制交流电机是一种常见的电机类型，广泛应用于各种家用电器中。

单片机PWM技术可以通过改变输出信号的频率和占空比来模拟交流电平，从而实现对交流电机的控制。

例如，可以使用单片机的PWM功能控制交流电机的转速和运行方向。

3. 单片机PWM技术在电机控制中的优势单片机PWM技术在电机控制中具有以下优势：3.1 精确控制：单片机PWM技术可以实现对电机的精确控制，满足不同应用场景的需求。

基于嵌入式单片机在电机控制系统中的应用随着科技的不断发展，嵌入式单片机作为一款小型、低功耗、高效率的微处理器，已经在众多领域得到了广泛应用，包括电机控制系统。

嵌入式单片机在电机控制系统中的应用，能够提高系统的精度、效率和可靠性，同时也可以减少系统的工作量和成本。

电机控制系统是工业自动化的重要组成部分，它主要包括电机控制单元、传感器单元和数据处理单元。

在传统的电机控制系统中，这些单元通常是由独立的硬件组成，而嵌入式单片机则将这些单元进行了集成，通过软件实现了统一的控制功能。

嵌入式单片机在电机控制系统中的应用主要有以下几个方面：一、精度控制嵌入式单片机具有高速、高精度、高可靠性等特点，能够实现对电机控制的高精度控制。

通过单片机集成的控制算法，可以实现对电机控制的恒定转速、定位控制和导航控制等。

同时，还可以实现电机的故障检测和保护功能，提高系统的可靠性。

二、信号处理嵌入式单片机具有很强的信号处理能力，可以通过模拟信号采集、滤波处理、数字信号处理等方式，对电机控制过程中的各种信号进行处理，从而实现更为精确的控制。

例如：对电机运行状态的检测，可以采集电机输出的电流、转速等信号，通过单片机进行处理，实现运行状态的实时监测和控制。

三、通信控制嵌入式单片机可以通过串口、网络等方式进行通信控制，实现电机控制的远程操作和数据传输。

通过串口与计算机连接，可以实现对电机控制系统的远程监控和控制。

同时，通过网络连接，可以实现电机控制系统的互联互通和数据共享。

四、可编程控制嵌入式单片机具有可编程性，可以通过修改控制程序，实现对电机控制系统的控制参数进行调整和优化。

同时，还可以对电机控制系统进行功能扩展和升级，使其更加符合实际应用需求。

总之，嵌入式单片机在电机控制系统中的应用，可以有效提高电机控制系统的精度、效率和可靠性，同时也能减少系统的工作量和成本。

随着嵌入式单片机技术的不断发展，相信其在电机控制系统中的应用将会有越来越大的发展空间和应用前景。

基于AVR单片机直线开关磁阻电机高精度位置控制
一、项目概述1.1 引言
电机是工业生产不可缺少的动力设备，电机的品种很多，作用也相当广泛。

直线开关磁阻电机时一种新型的牵引电机。

其主要有以下优点：结构简单，制作成本不高。

工作稳定且能够在恶劣的环境下长时间正常工作，比如高温环境，开关磁阻电机有较好的散热性能，可以在高温下正常工作。

随着电力电子技术的发展，开关磁阻电机控制将会变得更加容易并且控制效果更好。

这种电机启动转矩大，过载能力强，调速范围广。

直线开关磁阻电机除了具有以上优点以外，在一些需要做直线运动的场合，它显示出了强大的优越性：再也不需要像传统的做直线运动的装置那样，通过丝杆等传动装置将旋转的运动转化为直线运动。

这样再一次的将中间环节给节省下来了，不仅降低了设备的成本，而且能量利用率也得到了提高。

开关磁阻电机控制精度高，在高精度加工领域和大功率传输方面有广泛的应用前景。

1.2 项目背景/选题动机
现在有很多高精度加工平台需要直线运动的牵引机构，而目前的加工平台大部分都是利用旋转电机做牵引，再通过机械传动装置将运动形式转化为直线运动加以利用。

这样不仅设备成本会很高，而且效率也不高。

而直线开关磁阻电机本身的运动形式就是直线的，如果运用到这些设备上的话就会大大降低设备成本且效率也将会得到提高。

二、需求分析
本次设计大体分为四大部分：
(1)系统总体方案的设计，包括系统功能分析、系统架构的建立、系统硬件设计等过程。

浅谈单片机在电机控制中的应用[摘要]目前，由单片机构成的各种类型的应用系统已开始深入到各个领域中，在电子技术改造、高科技领域中扮演愈来愈重要的角色。

本文根据闭环控制及电机调速特性，分析了以单片机为核心的双闭环sr电机调速控制问题。

[关键词]单片机、控制、调速中图分类号：t162 文献标识码：a 文章编号：1009-914x（2013）13-0188-01一、绪论目前，由单片机构成的各种类型的应用系统已开始深入到各个领域中，在电子技术改造、高科技领域中扮演着愈来愈重要的角色。

单片机应用系统具有以下特点：（1）硬件通用化、应用灵活化。

（2）体积小、执行速度快。

（3）可靠性高、抗干扰性强（芯片本身是按测控要求设计的，其抗工业噪声干扰优于一般通用cpu）。

（4）产品开发周期短、开发效率高。

（5）系统的硬件、软件的设计与配置规模都是以满足应用系统的功能要求为原则，因此系统的软硬件应用/配置比较近于1，具有最佳的能/价格比，系统中的程序一般都是应用程序。

单片机在控制领域得到了广泛的应用，利用单片机设计开关型磁阻（sr）电机调速系统（srd），具有结构简单、坚固、成本低，调速性能优良等特点。

sr电机在宽广的调速范围内均具有较高的效率，应用前景十分广阔。

对电机控制精度要求的高低，主要是看对电机转速控制的要求，为实现高精的控制，最基本的是开环控制系统与闭环控制系统，而闭环控制性能高于开环控制系统，sr电机具有很的调速性能，可以构成恒速传动系统和变速传动系统，无论哪一种传动系统，都要求系统具有良好的操作性能，包括具有硬的机械特性、良好的随动性及稳定性。

二、应用在额定转距以下，srd系统可以实现恒转矩调速，电动机输出额定转矩，输出功率与转速成正比；在额定转速以上，为恒功率调速，电动机输出额定功率，输出转矩随转速升高而下降。

srd系统作为一种新型的变速传动系统，具有如下输出特性。

在额定转距以下，srd系统可以实现恒转矩调速，电动机输出额定转矩，输出功率与转速成正比；在额定转速以上，为恒功率调速，电动机输出额定功率，输出转矩随转速升高而下降。

单片机在电机控制中的应用导言：单片机（Microcontroller）是一种集成了微处理器核心、存储器、输入/输出设备和外围设备接口等功能于一体的集成电路芯片。

由于其体积小、功耗低、功能强大等特点，单片机在电机控制领域得到了广泛的应用。

本文将探讨单片机在电机控制中的应用，并着重介绍其在电机驱动、速度控制以及位置控制方面的具体应用。

一、单片机在电机驱动中的应用电机驱动是指为电机提供合适的电压和电流，从而达到控制电机正常运行的目的。

单片机能够通过输出脚提供足够电流和电压，用于驱动各种类型的电机，如直流电机（DC motor）、步进电机（Stepper motor）等。

1. 直流电机驱动直流电机是一类常见的电机，广泛应用于家电、工业控制等领域。

单片机能够通过PWM信号来控制直流电机的转速和方向。

通过调节PWM信号的频率和占空比，可以精确控制直流电机的转速，并且可以通过改变电流的极性来改变电机的正反转方向。

2. 步进电机驱动步进电机是一种能够实现精确位置控制的电机，广泛应用于打印机、数控机床等设备中。

单片机可以利用输出脚产生适当的脉冲信号，通过控制脉冲信号的频率和脉冲数，实现步进电机的转动和定位。

二、单片机在电机速度控制中的应用电机速度控制是指通过改变电机输入的电压或电流，来控制电机的转速。

单片机在电机速度控制中能够提供精确的控制和调节。

1. 闭环控制单片机可以通过测量电机转速的反馈信号，实现闭环控制系统。

通过比较目标转速和实际转速的差异，单片机可以动态调整输出的电压和电流，从而保持电机稳定运行在设定的转速范围内。

2. 无感传感器控制传统的电机速度控制方法需要安装传感器来获取电机的转速信息，而无感传感器控制则能够通过单片机内部的算法和信号处理技术，实现无接触式的转速测量和控制。

无感传感器控制不仅减少了硬件成本，还提高了系统的可靠性。

三、单片机在电机位置控制中的应用电机位置控制是指通过控制电机的输出，使其在给定的位置上停止或运动。

智能自动化2019年第3期中国机械MACHINE CHINA单片机技术在机电一体化控制中的应用彭小武 游 玺（西华大学机械工程学院 四川 成都 610039）1 单片机的特点及在机电一体化系统中的作用1.1 单片机的主要特点单片机也称嵌入式控制器或者微控制器，其基本组成就是将CPU，ROM，RAM，并行I / O，串行I / O，定时器/计数器，中断控制，系统时钟和系统总线集成在半导体硅片上。

单片机根据其二进制位数分为：8位单片机，16位单片机和32位单片机。

位值越大，单片机的处理效率也就越高。

单片机有诸多优点，比如体积小、功能性强、成本低廉等。

说通俗点，单片机就是一块集成电路芯片，运用集成电路的处理技术，将单体系统整合到一块硅片上，做出一个较小的计算机系统，在各种工业控制领域都能看到这种单片机系统。

它强大的功能以及袖珍的体积都还有很大的发展空间。

1.2 机电一体化控制技术的概述机电一体化是一种较复杂的控制系统，由多种互相关联的元素构成。

但其主要包括控制功能、动力功能以及主功能等，在此基础上又引进了电子技术，形成了电子化设计以及机械装置以及软件组成三位一体的完整体系。

机电一体化控制技术灵活地将机械技术、电气电子技术、微电子技术、等各种技术进行有机结合，全面应用于实践。

机电一体化产品不仅是人类手和肢体的延伸，也是人类感官和思想的延伸，所有这些都以智力为特征。

与传统的机械制造业相比，目前的机电一体化技术已经在智能化、网络化、模块化等方面表现出了极大优势，将机电一体化控制运用在工业生产中，促进生产力的发展，满足企业的需求。

以前只能依靠企业规模、生产批次、产品结构和重复性来获得竞争优势。

而现在，它的盈利方式是通过用机器代替人力资源，用复杂精密的专业加工取代了劳动力来获取。

2 单片机技术在机电一体化控制中的应用2.1 在自动机与自动生产线中的应用目前国家正在大力发展智能制造，各工业产业也在进行产业升级和智能化改造，单片机系统可以在智能制造，自动化生产线上实现信息、数据处理及智能控制，而且功能强大的单片机系统越来越多地集成了影像、光电、热导、压敏、脉冲控制等电子元件用以实现各类工业要求。

单片机电机控制技术应用在现代工业生产过程中，电机是非常重要的设备之一，广泛应用于各个领域。

而单片机作为一种高性能、多功能的微处理器，其电机控制技术在工业应用中起到了不可或缺的作用。

本文将重点探讨单片机电机控制技术的应用。

一、单片机电机控制技术的概述单片机电机控制技术是指通过单片机来控制电机的启停、转向、转速等操作。

单片机可以通过接口板连接电机，通过控制电机的输入信号，从而实现对电机的控制。

同时，单片机还可以通过编程控制电机的运行模式，实现多种电机控制策略，从而满足不同的工业需求。

二、单片机电机控制技术的应用领域根据不同的需求，单片机电机控制技术应用广泛，涵盖了许多领域。

以下是其中几个典型的应用领域：1. 工业制造在工业制造领域，单片机电机控制技术广泛应用于自动化生产线、机器人等设备中。

通过单片机的程序控制，可以实现电机的精确定位、高速运行等操作，从而提高生产效率和质量。

2. 农业领域在农业领域，单片机电机控制技术可以应用于农业机械的控制，如喷灌系统、自动收割机等。

通过单片机的精确控制，可以实现农业机械的智能化作业，提高农作物的产量和质量。

3. 家电电器在家电电器领域，单片机电机控制技术可以应用于空调、洗衣机、电饭煲等电器产品中。

通过单片机的控制，可以实现电器的智能化操作，提高用户体验并节约能源。

4. 新能源领域在新能源领域，单片机电机控制技术可以应用于风力发电、光伏发电等设备中。

通过单片机的控制，可以实现对电机的精细调节，提高能源的利用效率。

三、单片机电机控制技术的优势相比传统的电机控制方法，单片机电机控制技术具有以下优势：1. 精确控制：通过单片机的高性能处理能力和精确控制算法，可以实现对电机的细致控制，满足各种复杂的运动需求。

2. 灵活性高：单片机电机控制技术可以根据不同的需求进行编程，实现多种功能和模式的切换，灵活适应不同的工业应用。

3. 成本低：单片机电机控制技术相比传统的电机控制方法，硬件成本低、布线简单，并且可以实现多种功能，降低了工业生产的成本。

单片机在电机控制中的应用分析【摘要】本文探讨了单片机对电动机控制所发挥的作用，单片机对电机控制的要求及技术指标，并以89C51系列单片机为例分析了单片机在电机控制领域的应用，取得了良好的效果。

【关键词】单片机；电机控制；应用；逻辑运算0 前言在电气化日益发达的今天，电机一直在现代化的生产生活中发挥着至关重要的作用。

无论是在工业生产、交通运输还是在生产控制、工业设计等领域都有着广泛的应用。

单片机实现电机控制是随着自动化技术的发展和研究的深入，微处理器技术和生产工艺流程的改进，单片机在成本、性能、效率等方面有着工业控制计算机和可编程控制器无法超载的性能。

目前，国内在这方面的运用还很有限，但单片机实现对电机的控制是一个发展趋势，如何才能发挥好单片机在电机控制中的应用，是本文探讨的重点。

1 单片机对电动机控制所起的作用一般来讲，单片机对电动机的控制主要有两种，即简单控制和复杂控制，简单控制是对电动机实现启动制动、正反转控制以及顺序控制，这种控制可以通过单片机可编程控制器以及相对应的开关元器件来实现。

复杂控制是实现对转速、转角、转矩、电压、电流等物理量的控制等。

单片机集成微处理器和控制单元实现对逻辑模块更快速、精确度更高的复杂控制。

如果想调换控制规律，不必改变系统的硬件电路，只需修改程序即可。

单片机凭借着强大的功能运算，方便的可编程控制环境，实现特定的逻辑判断、定时、计数和逻辑运算等。

随着生产工艺的改进和技术的发展，很多单片机为了提升性能，增加了比较、捕捉和转换等功能，并增添了看门狗、串行总线接口等元器件，使新一代单片机功能更强大，运算速度更快，加上一些优化的数字控制、数字滤波等算法，单片机通过流水线技术便可实现对指令的执行和控制。

2 单片机对电机控制的要求及技术指标电力拖动是以电动机为动力使生产机械运行以完成一定的生产任务的拖动方式。

这是实现单片机对电机控制的最重要环节。

一般情况下，电力拖动系统有四个组成部分：电动机、工作机构、电源及控制设备，电机控制的任务是使电动机的运动满足生产机械的要求。
