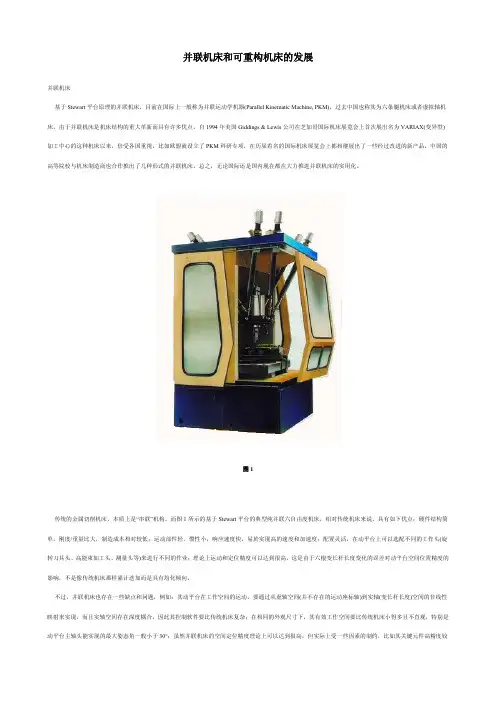

并联机床和可重构机床的发展并联机床基于Stewart平台原理的并联机床，目前在国际上一般称为并联运动学机器(Parallel Kinematic Machine, PKM)，过去中国也称其为六条腿机床或者虚拟轴机床。

由于并联机床是机床结构的重大革新而具有许多优点，自1994年美国Giddings & Lewis公司在芝加哥国际机床展览会上首次展出名为VARIAX(变异型)加工中心的这种机床以来，倍受各国重视，比如欧盟就设立了PKM科研专项，在历届着名的国际机床展览会上都相继展出了一些经过改进的新产品，中国的高等院校与机床制造商也合作推出了几种形式的并联机床。

总之，无论国际还是国内现在都在大力推进并联机床的实用化。

图1传统的金属切削机床，本质上是“串联”机构。

而图1所示的基于Stewart平台的典型纯并联六自由度机床，相对传统机床来说，具有如下优点：硬件结构简单，刚度/重量比大，制造成本相对较低；运动部件轻，惯性小，响应速度快，易於实现高的速度和加速度；配置灵活，在动平台上可以选配不同的工作头(旋转刀具头、高能束加工头、测量头等)来进行不同的作业；理论上运动和定位精度可以达到很高，这是由于六根变长杆长度变化的误差对动平台空间位置精度的影响，不是像传统机床那样累计迭加而是具有均化倾向。

不过，并联机床也存在一些缺点和问题，例如：其动平台在工作空间的运动，要通过从虚轴空间(并不存在的运动座标轴)到实轴(变长杆长度)空间的非线性映射来实现，而且实轴空间存在深度耦合，因此其控制软件要比传统机床复杂；在相同的外观尺寸下，其有效工作空间要比传统机床小得多且不直观，特别是动平台主轴头能实现的最大姿态角一般小于30°；虽然并联机床的空间定位精度理论上可以达到很高，但实际上受一些因素的制约，比如其关键元件高精度铰关节的设计制造仍较困难等原因，迄今其动平台的空间位置精度基本上还处于10微米级的水平。

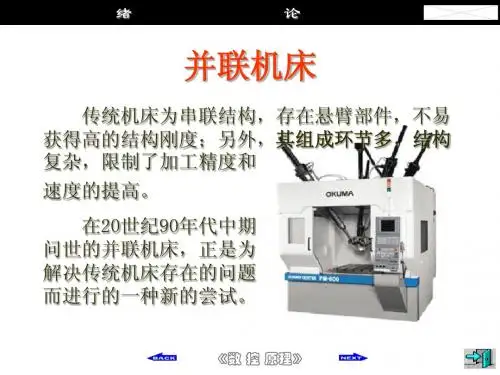

为了解决并联机床工作空间小、特别是主轴头姿态角严重不足影响5轴联动加工能力的问题，世界上相继推出了各种不同串并联组合的所谓混联机床，其中最常见的是由三自由度并联机构实现平动和由传统串联机构实现转动的混联机床，从而使平动和转动解耦。

・２・《机床与液压》２００４．Ｎｏ．６的生产量。

当今世界最优秀的超高速机床，可能要数日本Ｍａｚａｋ公司开发的ＨＭＣ乃一６６０Ｌ了（见图１）。

主轴可在１．６ｓ秒内从０加速到２００００ｒ／ｍｉｎ；由ＧＥＦＡＮＵｃ直线电机驱动三轴，快移速度高达２０８ｍ／ｍｉｎ，加速度３．２９，各轴在１２０ｍ／ｍｉｎ速度下进行高速加工，换刀时间只有２．４ｓ“。

我国广东工业大学开发了感应宜线电机驱动的高速加工中心ＧＤ一３型，额定进给力２０００Ｎ，最高速度达１００Ｉｎ／ｍｉｎ，定位精度达４“ｍ”１ｏ２００３年４月，在北京举行的ｃＩＭＴ２００３中国国图ｌＭｚａｋ的ＨＭｃ际机床展览会上，德国Ｆ３—６６０ＬＧＲＯＢ公司展出ＢＺ５００Ｌ高速卧式加工中心，主轴转速１８０００ｒ／ｍｉｎ，直线电机驱动ｘ、Ｙ、ｚ三轴，行程均为６３０ｍｍ，快移速度１２０ｎ∥ｍｉｎ，加速度分别为１９、１．２９、３．４９，换刀时间只有２．５ｓ；直线电机由ｓｉｅｍｅｎｓ制造。

参展的还有德国ＤＭＧ公司的ＤＭｃ６４Ｖ立式加工中心，ＥＭＡＧ公司的ＶＧ１１０Ｄｓ立式车磨中心，都使用了直线电机驱动技术。

北京机电研究院展出了一台立式高速加工中心，直线电机驱动ｘ、Ｙ轴，快移速度６０Ｉｎ／ＩＩｌｉｎ。

类似这些高速加工中心，代表着先进制造技术的未来发展方向。

２直线电机驱动超精密机床及其它机床尖端技术、微电子工业等离不开精密和超精密加工（ｕｈｒａｐｒｅｃｉｓｉｏｎｃｕｔｔｉｎｇ）技术，如制造微型机器人，陀螺仪，大型太空望远镜的镜面，大规模集成电路、芯片等。

现在的超精密加工精度已经达到百分之几微米。

可采用液体静压轴承或空气静压轴承主轴，空气静压导轨，国际上空气导轨的直线度可达０．１一Ｏ．２仙ｎ∥（２５０ｍｍ）。

直线电机用于超精密加工机床，可以获得很好的效果。

如美国Ｐｒｅｃｉｔｅｃｈ公司的Ｎａｎｏｆｏｌｍ２００，是两轴的超精密数控仿形机床，机床用的直线电机是Ｍ啊Ａｕｔｏｍａｔｉｏｎ公司制造，主要加工大型太空望远镜的镜面，使用金刚石刀具，压电晶体误差补偿技术，加工精度达到０．０２５斗ｍ，获得镜面效果；速度范围大，在ｌｕ皿／ｓ低速下无爬行。

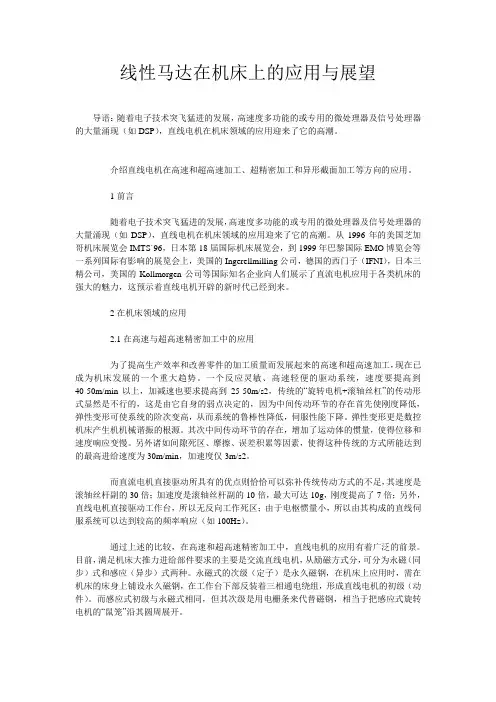

线性马达在机床上的应用与展望导语：随着电子技术突飞猛进的发展，高速度多功能的或专用的微处理器及信号处理器的大量涌现（如DSP），直线电机在机床领域的应用迎来了它的高潮。

介绍直线电机在高速和超高速加工、超精密加工和异形截面加工等方向的应用。

1前言随着电子技术突飞猛进的发展，高速度多功能的或专用的微处理器及信号处理器的大量涌现（如DSP），直线电机在机床领域的应用迎来了它的高潮。

从1996年的美国芝加哥机床展览会IMTS`96，日本第18届国际机床展览会，到1999年巴黎国际EMO博览会等一系列国际有影响的展览会上，美国的Ingerellmilling公司，德国的西门子（IFNI），日本三精公司，美国的Kollmorgen公司等国际知名企业向人们展示了直流电机应用于各类机床的强大的魅力，这预示着直线电机开辟的新时代已经到来。

2在机床领域的应用2.1在高速与超高速精密加工中的应用为了提高生产效率和改善零件的加工质量而发展起来的高速和超高速加工，现在已成为机床发展的一个重大趋势。

一个反应灵敏、高速轻便的驱动系统，速度要提高到40-50m/min以上，加减速也要求提高到25-50m/s2，传统的“旋转电机+滚轴丝杠”的传动形式显然是不行的，这是由它自身的弱点决定的，因为中间传动环节的存在首先使刚度降低，弹性变形可使系统的阶次变高，从而系统的鲁棒性降低，伺服性能下降。

弹性变形更是数控机床产生机机械谐振的根源。

其次中间传动环节的存在，增加了运动体的惯量，使得位移和速度响应变慢。

另外诸如间隙死区、摩擦、误差积累等因素，使得这种传统的方式所能达到的最高进给速度为30m/min，加速度仅3m/s2。

而直流电机直接驱动所具有的优点则恰恰可以弥补传统传动方式的不足，其速度是滚轴丝杆副的30倍；加速度是滚轴丝杆副的10倍，最大可达10g，刚度提高了7倍；另外，直线电机直接驱动工作台，所以无反向工作死区；由于电枢惯量小，所以由其构成的直线伺服系统可以达到较高的频率响应（如100Hz）。

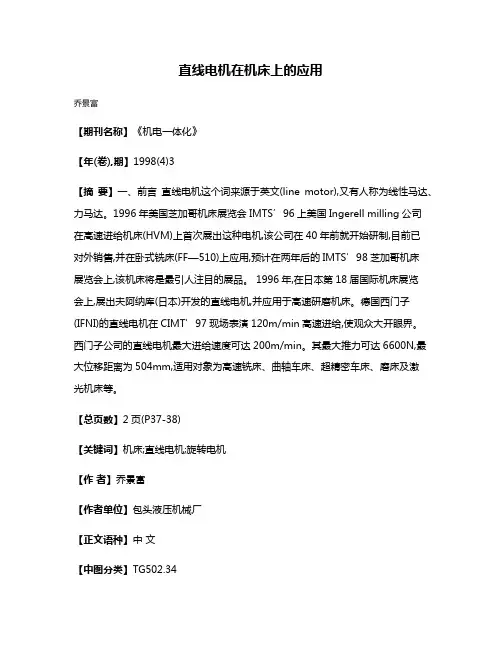

直线电机在机床上的应用
乔景富
【期刊名称】《机电一体化》
【年(卷),期】1998(4)3
【摘要】一、前言直线电机这个词来源于英文(line motor),又有人称为线性马达、力马达。

1996年美国芝加哥机床展览会IMTS’96上美国Ingerell milling公司
在高速进给机床(HVM)上首次展出这种电机,该公司在40年前就开始研制,目前已
对外销售,并在卧式铣床(FF—510)上应用,预计在两年后的IMTS’98芝加哥机床
展览会上,该机床将是最引人注目的展品。

1996年,在日本第18届国际机床展览
会上,展出夫阿纳库(日本)开发的直线电机,并应用于高速研磨机床。

德国西门子(IFNI)的直线电机在CIMT’97现场表演120m/min高速进给,使观众大开眼界。

西门子公司的直线电机最大进给速度可达200m/min。

其最大推力可达6600N,最大位移距离为504mm,适用对象为高速铣床、曲轴车床、超精密车床、磨床及激
光机床等。

【总页数】2页(P37-38)
【关键词】机床;直线电机;旋转电机
【作者】乔景富
【作者单位】包头液压机械厂
【正文语种】中文
【中图分类】TG502.34
【相关文献】
1.直线电机在高档数控机床上的应用现状 [J], 张倩;万里冰;赵彤
2.直线电机在高档数控机床上的应用 [J], 张伟;王亮;杨冬
3.直线电机技术在PCB数控钻床上的应用 [J], 肖强
4.直线电机在机床上的应用研究 [J], 乔昌风
5.直线电机技术在PCB数控钻床上的应用 [J], 肖强
因版权原因，仅展示原文概要，查看原文内容请购买。

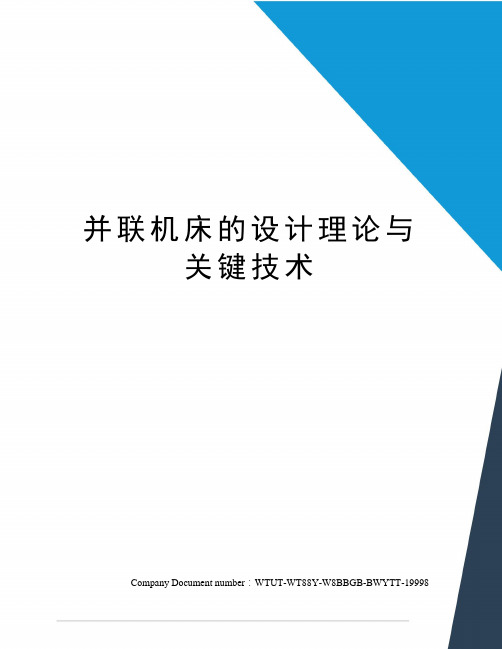

并联机床的设计理论与关键技术Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998详解并联机床的设计理论与关键技术1 概述为了提高对生产环境的适应性，满足快速多变的市场需求，近年来全球机床制造业都在积极探索和研制新型多功能的制造装备与系统，其中在机床结构技术上的突破性进展当属90年代中期问世的并联机床(Parallel Machine Tool)，又称虚(拟)轴机床(Virtual Axis Machine Tool) 或并联运动学机器(Parallel Kinematics Machine)。

并联机床实质上是机器人技术与机床结构技术结合的产物，其原型是并联机器人操作机。

与实现等同功能的传统五坐标数控机床相比，并联机床具有如下优点：刚度重量比大：因采用并联闭环静定或非静定杆系结构，且在准静态情况下，传动构件理论上为仅受拉压载荷的二力杆，故传动机构的单位重量具有很高的承载能力。

响应速度快：运动部件惯性的大幅度降低有效地改善了伺服控制器的动态品质，允许动平台获得很高的进给速度和加速度，因而特别适于各种高速数控作业。

环境适应性强：便于可重组和模块化设计，且可构成形式多样的布局和自由度组合。

在动平台上安装刀具可进行多坐标铣、钻、磨、抛光，以及异型刀具刃磨等加工。

装备机械手腕、高能束源或CCD摄像机等末端执行器，还可完成精密装配、特种加工与测量等作业。

技术附加值高：并联机床具有“硬件”简单，“软件”复杂的特点，是一种技术附加值很高的机电一体化产品，因此可望获得高额的经济回报。

目前，国际学术界和工程界对研究与开发并联机床非常重视，并于90年代中期相继推出结构形式各异的产品化样机。

1994年在芝加哥国际机床博览会上，美国Ingersoll铣床公司、Giddings & Lewis公司和Hexal公司首次展出了称为“六足虫”(Hexapod)和“变异型”(VARIAX)的数控机床与加工中心，引起轰动。

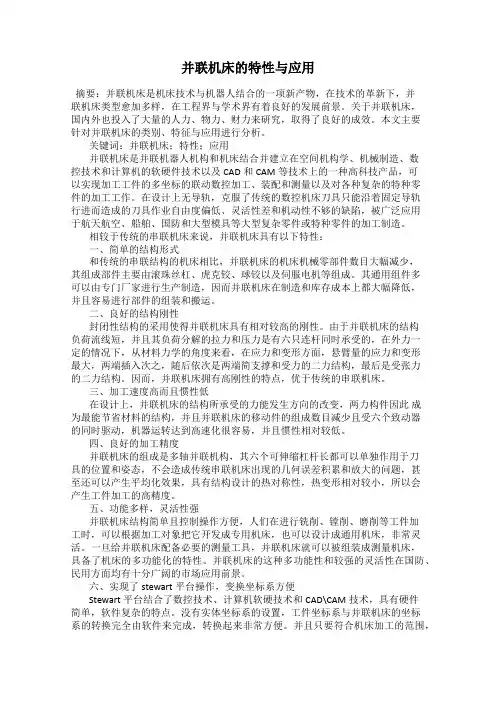

并联机床的特性与应用摘要：并联机床是机床技术与机器人结合的一项新产物，在技术的革新下，并联机床类型愈加多样，在工程界与学术界有着良好的发展前景。
