危险场所的划分
根据国际电工委员会（IEC）制定的关于危险环境的划分中明确规定，在大气条件下，粉尘或纤维状的可燃物质与空气形成混合物在点燃后燃烧传至未全部未燃混合物的环境为爆炸性粉尘环境，称为I类环境。在大气条件下，气体、蒸气或薄雾状的可燃物质与空气形成混合物在点燃后燃烧传至全部未燃混合物的环境为爆炸性气体环境，称为II类环境。
危险场所是指危险环境出现或预期可能出现的数量达到足以要求对电气设备的结构、安装和使用采用专门措施的区域，根据爆炸性环境出现的频率和持续时间把危险场所划分为不同的区域。
（1）爆炸性粉尘环境危险区域的划分：
根据可燃性粉尘/空气混合物出现的频率和持续时间及粉尘层的厚度进行分类，可分为20区、21区和22区。
- 20区：zone 20，在正常运行过程中可燃性粉尘连续出现或经常出现，其数量足以形成可燃性粉尘与空气混合物和/或可能形成无法控制和极厚的粉尘层的场所及容器内部。EN50281-1-1标准对用于20区的电气设备壳体结构及设计做了相应规定。IEC60241-11对在20区使用的电气设备做了补充要求，包括本质安全防爆等方面的内容。20区应用种类1（粉尘）电气设备。
- 21区：zone 21，在正常运行过程中，可能出现粉尘数量足以形成可燃性粉尘与空气混合物但未划入20区的场所。该区域包括与充入排放粉尘点直接相邻的场所、出现粉尘层和正常操作情况下可能产生可燃浓度的可燃性粉尘与空气混合物的场所。磨坊，煤炭，谷物仓库以及包装生产线及其周围是典型的21区场所。在21区中，可能会发生因粉尘泄漏等原因而形成爆炸性粉尘混合物。
- 22区：zone 22，在异常条件下，可燃性粉尘云偶尔出现并且只是短时间存在、或可燃性粉尘偶尔堆积或可能存在粉尘层并且产生可燃性粉尘空气混合物的场所。如果不能保证排除可燃性粉尘堆积或粉尘层时，则应划分未21区。22区须使用种类3（粉尘）防爆电气设备。如果是爆炸性环境中的粉尘是导电性粉尘，则依据EN50281-1-2的规定，须使用种类2（粉尘）防爆电气设备。
（2）爆炸性气体环境的危险区域划分：
根据可燃性气体出现的频率和持续时间将危险场所划分为0区、1区和2区。
- 0区：zone 0，爆炸性气体环境连续出现或长时间存在的场所，危险环境存在的时间大于1000小时/年。
- 1区：zone 1，在正常运行时，可能出现爆炸性气体环境的场所，危险环境存在的时间在10-1000小时/年之间。
2区：zone 2，在正常运行时，不可能出现爆炸性气体环境，如果出现也时偶尔发生并且仅是短时间存在的场所，危险环境存在的时间少于10小时/年。在此，“正常运行”是指正常的开车、运转、停车，易燃物质产品的装卸、密闭容器盖的开闭，安全阀、排放阀以及所有工厂设备都在其设计参数范围内工作的状态
IPxx 防尘防水等级防尘等级(第一个X表示) 防水等级(第二个X表示)
0 ：没有保护；
1 ：防止大的固体侵入；
2 ：防止中等大小的固体侵入；
3 ：防止小固体进入侵入
4 ：防止物体大于1mm 的固体进入；
5 ：防止有害的粉尘堆积；
6 ：完全防止粉尘进入；
0 ：没有保护；
1 ：水滴滴入到外壳无影响；
2 ：当外壳倾斜到15 度时，水滴滴入到外壳无影响；
3 ：水或雨水从60 度角落到外壳上无影响；
4 ：液体由任何方向泼到外壳没有伤害影响；
5 ：用水冲洗无任何伤害；
6 ：可用于船舱内的环境；
7 ：可于短时间内耐浸水（1m ）；
8 ：于一定压力下长时间浸水；
例：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。

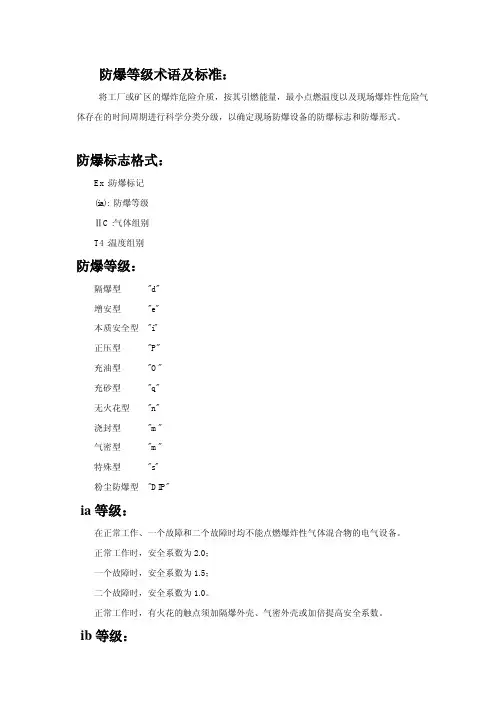

防爆等级的定义
防爆电气设备的防爆等级的划分是根据设备使用的类别、爆炸性气体混合物的温度组别、防爆电气设备的防爆型式来划分的。
防爆电器(20张)
防爆电气设备分为两类：I类为煤矿井下用电气设备；II为除矿井以外的场所使用的电气设备，依照最大试验安全间隙（MESG）或最小点燃电流（MICR）来区分，II类电器设备又分为：IIA、IIB、IIC 三个类别。
以上四个类别主要是根据不同工况下可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分此四个危险等级，具体区别如下表：
组别对比
其次，根据爆炸性气体混合物按引燃温度的差异，组别又分为T1、T2、T3、T4、T5、T6六种，引燃温度用t（℃）表示，各组别的引燃温度为：T1为：450℃针对不同的用途，防爆电气的防爆型式有所不同，型式分主要包括为：
1、各种防爆型式的对应标准
防爆型式在英国允
许
使用的场
所
中国标准
GB3836
防爆型式
符号
IEC标准
79-
CENELEC
标准
EN50
增安型1或2 3 e 7 019
本质安全
型0，1或2 4 ia或ib 11 020（设备）隔爆型 d 2 d 1 018
特殊型s 无s 无无
2、气体爆炸危险场所用电气设备防爆类型选型表
爆炸危险区域适用的防护型式
电气设备类型
符
号
0区1、本质安全型（ia级）ia
2、其他特别为0区设计的电气设备（特殊型）s
防爆方法对危险场所的适用性：
序号防爆型式代号国家标准防爆措施适用区域
1 隔爆型d GB3836.
2 隔离存在的点火源Zone1,Zone2
2 增安型e GB3836.
3 设法防止产生点火源Zone1,Zone2
3 本安型ia GB3836.
4 限制点火源的能量Zone0-2
本安型ib GB3836.4 限制点火源的能量Zone1,Zone2
4 正压型p GB3836.
5 危险物质与点火源隔开Zone1,Zone2
5 充油型o GB3836.
6 危险物质与点火源隔开Zone1,Zone2
6 充砂型q GB3836.
7 危险物质与点火源隔开Zone1,Zone2
7 无火花型n GB3836.8 设法防止产生点火源Zone2
8 浇封型m GB3836.9 设法防止产生点火源Zone1,Zone2
9 气密型h GB3836.10 设法防止产生点火源Zone1,Zone2
