SCR脱硝设备安装指导书

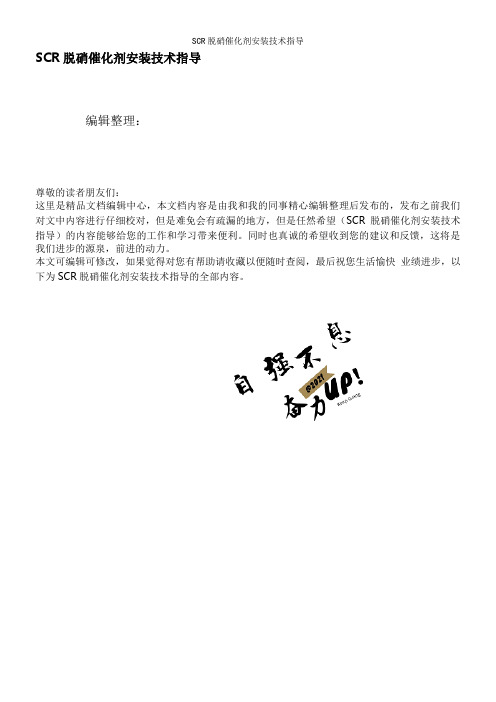

SCR脱硝催化剂安装技术指导编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（SCR脱硝催化剂安装技术指导）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为SCR脱硝催化剂安装技术指导的全部内容。

SCR脱硝催化剂安装技术指导一、催化剂参数：脱硝催化剂模块总数：18催化剂测试模块个数：2单层模块的布置方式：3﹡3单体长度：1300 mm二、安装方案：1、安全防护措施：1）作业时佩戴防尘口罩、防护手套2）作业过程中严禁饮食、吸烟3）接触催化剂后应漱口、洗脸、洗手2、催化剂存放条件:防雨、防潮、地面平整、防碰撞3、安装步骤：1）以适当方法将催化剂完好运至安装现场;2)吊装前，应先将模块按照规定方向翻转。

翻转过程中，应缓慢翻转，防止催化剂在翻转过程中发生损坏。

3）安装前，首先应先做好安全防护措施（挂安全绳或安全网）,做好安全安装作业通道，铺踏板时应该注意在踏板之间铺设几根钢管，用于支撑模块和滚筒的重量，避免踏板断裂发生事故.另外,还应在反应器中画好安装位置定位线。

在确定反应器内安装中心线的划分时，应以反应器实际内净空为准,等分后向两边推移，将误差全部累积到墙壁与催化剂模块之间(此处预留的安装间隙始终是最大的)，以保证催化剂模块能够全部安装到位。

4）通过起吊能力在2t以上的吊装装置（事先应起吊相应重量物品进行吊装能力试验）将翻转后的模块吊装至安装平台，用转运小车(或滚筒、钢管）运至反应器门口。

5）安装时，应严格按照模块安装图纸，使模块标号与安装图纸标号一一对应。

通过手拉葫芦将模块慢慢运进反应器，然后通过手拉葫芦与滚筒或钢管配合，慢慢运送至安装位置，到达安装位置后，用手拉葫芦将模块慢慢吊起，拉出钢管,然后缓慢放下模块，根据图纸确认位置就位.6）模块安装完成后，对于模块与模块、模块与墙壁之间的间隙应进行密封板的密封。

一、工程概况1、工程简介………1×350MW机组工程设计SCR烟气脱硝工程，脱硝系统设计一个还原剂制备储存及输送系统。

烟气脱硝系统的还原剂采用液氨，液氨蒸发采用蒸汽加热方式。

氨区设备主要包括：液氨卸料压缩机、液氨储罐、液氨蒸发器、氨气缓冲罐、液氨供应泵、氨吸收罐、废水泵等设备。

液氨的供应由液氨槽车运送，槽车与氨储存系统之间用专用卸料臂连接，利用卸料压缩机将液氨由槽车输入液氨储罐内，用压差或液氨供应泵将储罐中的液氨输送到液氨蒸发器内蒸发为氨气，经氨气缓冲罐来控制供氨的压力恒定。

氨气系统紧急排放的氨气则排入氨吸收罐中，经水的吸收排入废水池。

卸料压缩机、液氨储罐、氨气蒸发器、氨气缓冲槽及氨输送管道等设计氮气吹扫系统。

本脱硝氨区工程由……有限公司设计制造，由………公司负责安装及调试。

2、主要工程量见附表1：脱硝氨区设备材料清册。

二、编制依据1.1………杭州广翰能源科技有限公司提供的氨区安装图纸1.2《石油化工有毒、可燃介质钢制管道工程施工及验收规范》（SH 3501-2011）1.3《化工机械安装工程施工及验收通用规范》HG20203-20001.4《ISO-14000环境管理体系文件》1.5《机械设备安装工程施工及验收通用规范》GB50231-20091.6 《压缩机、风机、泵安装工程施工及验收规范》GB50275-20101.7《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20021.8《工程建设标准强制性条文》（电力工程部分）1.9《电力建设施工质量验收及评价规程第5部分管道及系统》（DL/T 5210.5 -2009）1.10《电力建设施工技术规范》（第2部分锅炉机组）(DL 5190.2-2012)1.11《电力建设施工质量验收及评价规程》第二部分（锅炉机组篇）DL/T 5210.2-20091.12《压力管道安全技术监察规程-工业管道》TSGD0001-20091.13《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-911.14《现场设备、工业管道焊接工程施工质量验收规格》GB50683-20111.15《工业金属管道工程施工规范》GB50235-20101.16《工业金属管道工程施工质量验收规范》GB50184-2011三、施工准备1．劳力组织：安装工：8 人起重工：1 人电焊工：4人质检员：1人安全员：1 人施工员：1 人技术员：1人2．施工进度：3．主要机械：3.1 50t汽车吊 1辆设备倒运、吊装3.2 30t拖车 1辆设备运输3.3 PR100t履带吊 1辆氨储存罐吊装4．主要工器具及量具准备：4.1主要测量器具4.2主要工器具5．施工前具备的条件5.1 施工场地清理干净，工机具准备齐全。

烟气脱硝装置（SCR法）安装施工工法烟气脱硝装置（SCR法）安装施工工法一、前言烟气脱硝装置是用于降低燃煤电厂、工业锅炉等燃烧设备排放的氮氧化物（NOx）浓度的重要设备。

SCR法（Selective Catalytic Reduction，选择性催化还原）是其中常用的一种工艺，本文将详细介绍SCR法烟气脱硝装置的安装施工工法。

二、工法特点1. 高效：SCR法能够在较低温度下有效降低烟气中的NOx浓度，具有高效脱硝的特点。

2. 选择性：SCR 法通过催化剂选择性地将NOx还原为氮气和水，不产生二次污染物。

3. 稳定性好：SCR法采用先进的催化剂和床层结构，具有较好的稳定性和抗酸腐蚀性。

三、适应范围SCR法适用于各种规模的燃煤电厂、工业锅炉等燃烧设备，能够适应不同的烟气流量和NOx浓度。

四、工艺原理SCR法的工艺原理是通过在烟气中注入选择性催化剂，使NOx与氨反应生成氮气和水。

具体分为催化剂制备、氨水喷射装置、反应装置、废气处理装置等环节。

施工工法与实际工程之间的联系体现在选择催化剂、设计喷射装置、调整反应装置等方面。

五、施工工艺1. 催化剂制备：按照设计要求，制备优质的催化剂，包括载体材料的制备、活性成分的渗透浸渍等步骤。

2. 氨水喷射装置：根据烟气流量和NOx浓度，设计和安装相应的氨水喷射设备。

3. 反应装置：根据工艺要求，设计和安装具有良好催化效果的反应装置，包括催化剂层的排列、通道的设置等。

4. 废气处理装置：根据环保要求，设计和安装合适的废气处理装置，包括除尘、脱硫等。

六、劳动组织在施工过程中，需要组织具备相关经验和技能的劳动力进行催化剂制备、设备安装和调试等工作。

七、机具设备施工中所需的机具设备包括催化剂制备设备、吊装设备、喷射设备、焊接设备等。

八、质量控制在施工过程中，要严格控制质量，包括催化剂质量检测、设备安装质量监控、反应装置的气密性检查等，以确保施工质量达到设计要求。

九、安全措施在施工中，要注意安全事项，包括安全培训、使用个人防护装备、设备安全操作等，特别关注施工工法的安全要求，预防事故的发生。

前言 (1)第一章本指导书引用的标准及规范 (3)第二章专业术语及定义 (6)第三章主要工程安装作业指导书 (11)一、施工及验收的一般规定 (11)1、施工 (11)2、验收 (11)二、还原剂区制备系统安装 (13)1、尿素制备系统安装 (13)三、SCR反应区设备及烟气系统安装 (14)1、烟气系统设备安装指导手册 (14)2、SCR反应器安装指导手册 (19)3、声波清灰器安装指导手册 (27)4、催化剂安装、运行维护指导手册 (37)5、尿素热解系统安装指导手册 (83)为贯彻执行《中华人民共和国环境保护法》、《中华人民共和国大气污染防治法》和《火电厂大气污染物排放标准》，规范火电厂烟气脱硝系统安装、调试、运行维护管理，控制火电厂氮氧化物排放，改善环境质量，保障人民健康，促进电力行业可持续发展。

为了更好的指导脱硝工程的施工，避免不必要的一些返工，确保工程顺利、质量可靠、运行安全等特编制该作业指导书。

本指导书属于火力发电厂SCR法烟气脱硝系统的安装、调试、启动、运行、维护等指导性文件。

本标准适用于SCR法烟气脱硝系统的运行维护管理。

采用其它方法的烟气脱硝技术的运行维护管理可参照本指导书。

本指导由同方环境股份有限公司解释。

第一章本指导书引用的标准及规范GB150 钢制压力容器GB536 液体无水氨GB8976 污水综合排放标准GB/T 12348 工业企业噪声标准GB13223 火电厂大气污染物排放标准GB/T 16157 固体污染源排气中颗粒物测定与气态污染物采样办法GB50058 爆炸和火灾危险环境电力装置设计规范DL558 电业生产事故调查规程GB 536 液体无水氨GB 12348 工业企业厂界环境噪声排放标准GB 12801 生产过程安全卫生要求总则GB 14554 恶臭污染物排放标准GB 18218 危险化学品重大危险源辨识GB 50016 建筑设计防火规范GB 50040 动力机器基础设计规范GB 50160 石油化工企业设计防火规范GB 50222 建筑内部装修设计防火规范GB 50229 火力发电厂与变电站设计防火规范GB 50243 通风与空调工程施工质量验收规范GB 50351 储罐区防火堤设计规范GB/T 16157 固定污染源排气中颗粒物测定与气态污染物采样方法GB/T 21509 燃煤烟气脱硝技术装备GB/T 50033 建筑采光设计标准DL 5009.1 电力建设安全工作规程（火力发电厂部分）DL 5053 火力发电厂劳动安全和工业卫生设计规程DL/T 5029 火力发电厂建筑装修设计标准DL/T 5035 火力发电厂采暖通风与空气调节设计技术规程DL/T 5120 小型电力工程直流系统设计规程DL/T 5136 火力发电厂、变电所二次接线设计技术规程DL/T 5153 火力发电厂厂用电设计技术规定HJ/T 75 固定污染源烟气排放连续监测技术规范（试行）HJ/T 76 固定污染源排放烟气连续监测系统技术要求及检测方法《危险化学品安全管理条例》（中华人民共和国国务院令第344 号）《危险化学品生产储存建设项目安全审查办法》（国家安全生产监督管理局、国家煤矿安全监察局令第 17 号）《建设项目（工程）竣工验收办法》（计建设（1990） 1215 号）《建设项目竣工环境保护验收管理办法》（国家环境保护总局令第 13 号）国务院令第549号特种设备安全监察条例第二章 专业术语及定义● SCR 法 selective catalytic reduction采用还原剂脱除烟气中氮氧化物（NOx ）的选择性催化还原脱硝工艺。

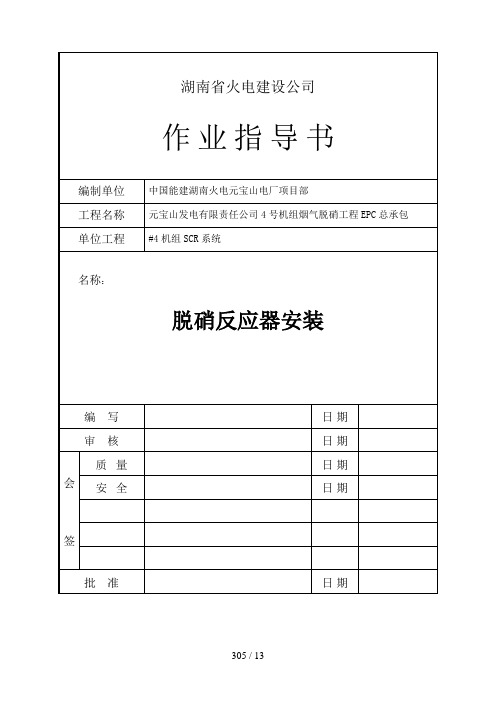

目录1 编制依据及引用标准 (1)2 工程概况及施工范围 (1)2.1工程概况 (1)2.2施工范围 (1)3 施工作业人员配备及人员资格要求 (1)4 施工所需机械装备及工器具量具、安全防护用品配备 (2)4.1施工所需机械装备及工器具量具 (2)4.2安全防护用品配备 (2)5 施工条件及施工前准备工作 (2)6 作业程序、方法及要求 (3)6.1施工顺序 (3)6.2反应器护板组合、安装 (3)6.3吹灰器安装 (4)6.4整流器安装 (4)6.5催化剂安装 (5)6.6专项技术措施 (5)7 质量控制及质量验收 (5)7.1质量控制标准 (5)7.2中间控制见证点设置 (5)7.3中间工序交接点设置 (6)7.4工艺纪律及质量保证措施 (6)8 安全、文明施工及环境管理要求和措施 (6)9 附录 (11)9.1：脱硝反应器安装分部工程强制性条文执行情况检查表 (11)1 编制依据及引用标准1.1元宝山4号600MW机组烟气脱硝工程EPC总承包《施工组织设计》1.2《电力建设施工及验收技术规范》（锅炉机组篇 DL5190.2-2012）1.3《烟气脱硝工程验收规范》DL/T5257-20101.4《火电厂烟气脱硫工程施工质量验收及评定规程》DL/T5417-20091.5公司《质量、安全健康、环境管理手册》1.6《SCR反应器制作图》（永清环保股份有限公司）1.7《火力发电厂焊接技术规程》 DL/T869-20122 工程概况及施工范围2.1工程概况本工程为元宝山发电有限责任公司4号机组烟气脱硝改造工程，由永清环保股份有限公司设计。

每套机组配有2套SCR反应器系统，主要包括反应器本体、催化剂、吹灰器、整流器。

其中反应器是整个脱硝装置的核心设备，设备内共设置三层催化剂支撑结构，初期运行时仅安装两层催化剂，最上面一层作为备用更换层。

脱硝改造工程反应器护板采用材质为Q345B、厚度为6mm的钢板，反应器外部加强筋及内部桁架支撑型钢材质为Q345B。

XXX热电厂一期2×300MW烟气脱硝工程反应器安装作业指导书目录一、工程概况 1二、编制依据 1三、作业条件 1四、反应器安装施工方法及措施 2五、作业程序计划 4六、质量保证体系 5七、成品及半成品保护措施 6八、安全文明施工及职业健康和环境管理 7十、脚手架打拆措施 8十一、工程建设标准强制性条文 9十二、危险源及环境辨识 11反应器安装作业指导书一、工程概况本工程为XXX热电有限公司一期2×300MW烟气脱硝改造工程，建设2×300MW 超临界机组，炉后布置有脱硝设备，由XXX环保工程有限公司设计供货。

每套机组配有2套SCR反应器系统，主要包括喷氨格栅、渐变整流栅、反应器本体、催化剂、吹灰系统、整流导流装置。

其中反应器是整个脱硝装置的核心设备，设备内共设置三层催化剂支撑结构，初期运行时仅安装两层催化剂，第三层作为备用更换层。

本工程反应器本体重量约为126吨/台（不含催化剂重量），由XXX建筑设计有限公司制作，自下而上分为E、D、C、B、A五段，分片供货，在安装现场进行分段组合安装。

安装时按照自下而上的方法进行分段安装。

二、编制依据1.《电力建设施工质量验收及评价规程》第2部分：锅炉机组 DL/T5210.2-20092.《电力建设施工质量验收及评价规程》第7部分：（焊接）DL/T5210.7-20103.《火电厂烟气脱硝工程技术规范选择性催化还原法》4.《SCR反应器组装图》TX031S-J05015.《反应器安装图》厂家0175-FYQ0609036.《工程建设标准强制性条文》（电力工程部分）（第一篇）火力发电工程7.《电力建设安全健康与环境管理工作规定》 2002-01-21发布8.《脱硝专业施工组织设计》9.《电力建设安全工作规程》（火力发电厂部分）DL/5009.2002三、作业条件3.1运输及施工道路已平整；3.2施工机具、施工人员已到位，具备安装能力。

烟气脱硝装置（SCR法）安装施工工法一、前言烟气脱硝装置（SCR法）是一种常用的烟气处理技术，主要用于降低燃煤电厂、电厂锅炉等高温烟气中的氮氧化物（NOx）排放。

该装置采用选择性催化还原（SCR）的原理来进行脱硝处理，通过加入氨水作为还原剂，使NOx在催化剂的作用下与还原剂反应生成无害的氮和水，从而达到减少排放的目的。

二、工法特点1.高效脱硝：SCR法脱硝效率高，能够使烟气中的NOx排放降低到环保要求的标准以下。

2.适应性好：该工法适用于不同类型的燃煤锅炉和燃气锅炉，具有较强的适应性。

3.稳定可靠：SCR法采用先进的催化技术，具有稳定可靠的特点，能够长期稳定运行。

4.节能环保：该工法可有效降低燃煤锅炉的NOx排放，减少空气污染，实现节能环保的目标。

三、适应范围SCR法适用于各种涉及燃煤锅炉和燃气锅炉的工程，包括电厂、钢铁厂、化工厂等。

不同于其他脱硝技术，SCR法能够适应高温高压烟气环境，并能够在较宽的烟气温度范围内保持高效脱硝效果，因此广泛应用于燃煤电厂和工业锅炉等场所。

四、工艺原理SCR法通过催化剂将烟气中的NOx与氨水（NH3）进行反应，生成无害的氮气和水蒸气。

该反应在催化剂的作用下进行，需要一定的反应温度和氨水与NOx的摩尔比，以保证脱硝效果。

施工工法与实际工程之间的联系在于，需要根据实际工程的情况确定催化剂的种类、配比和布置方式，并采取合适的控制手段，以保证催化剂的稳定运行和高效脱硝效果。

五、施工工艺施工工法按照以下阶段进行：1.前期准备：确定工程范围、施工计划和安全措施，并进行材料采购和设备调试等准备工作。

2.设备安装：安装SCR脱硝设备，包括催化剂层、催化剂载体、催化剂喷淋系统等。

3.管道连接：将烟气进口和出口管道与SCR设备进行连接，并确保密封性和承压能力。

4.电气调试：进行SCR设备电气控制系统的调试和连接，以便实现设备的正常运行。

5.运行试验：进行SCR设备的运行试验，测试催化剂的脱硝效果和设备的稳定性。

编制依据1.武汉锅炉厂有限公司WGZ1100/17.45-5型锅炉机组总图2. 武汉锅炉厂有限公司的提供的钢架及脱硝设备安装图纸和脱硝安装说明书3.《电力建设施工及验收技术规范》锅炉机组篇DL/T5047-954.《火电施工质量检验及评定标准》锅炉篇1996年版5.《职业安全卫生与环境管理规程》6.《电力建设安全工作规程》（火力发电厂部分）DL5009.1—20027.中华人民共和国安全生产法8.《锅炉专业施工组织设计》湖北电力建设第二工程公司黄石热电联产项目部9. 16T建筑吊起重能力表，999履带吊起重能力表1.作业任务1.1工程慨况湖北华电黄石电厂1×300MW热电联产机组安装工程脱硝装置布置在M～Q排，由于锅炉为一对出口烟道法兰，故本套脱硝装置为两台反应器对称布置在钢架上。

钢架梁共有四层，其上标高为41900mm。

本电厂的SCR脱硝装置具有以下的特点：首先是这套设备是我国内自行设计制造的，能否按计划按时投运，并达到设计要求，是在电厂脱硝设备安装方面对国内的制造和安装水平的考验；其次是根据设计，这套装置是直接连接在锅炉出口烟道上的，所以其安装不能拖后腿，必须在锅炉点火前完成全部安装工作；再一点是要协调好与锅炉主体在机械台班和劳力的矛盾，保证安装过程有条不紊的进行。

1.2施工作业范围:a、设备清点、检查及编号；b、基础验收、地面检修组合；c、高空吊装（包括钢架、进、出口烟道、反应器壳体，支撑梁等）；d、安装（包括烟道组合，反应器地面组合，催化剂装运，吹灰装置，膨胀节安装等）；e、冷态调整；f、冷态试运行；g、脱硝效率、氨逃逸率及流场实验1.3 主要工程量2、作业准备和作业环境条件2.1施工作业人员的资格、要求及劳动力组织2.1.1施工作业人员应具备一定的作业经验；能熟练掌握相关的作业技巧；2.1.2施工班（组）长应参加工作五年以上，必须从事过空气预热器安装并有丰富的施工经验。

2.1.3施工人员在施工前应认真学习并熟悉设备图纸及其技术要求、说明书以及有关规程规范，并理解和掌握设备安装方法和工艺质量要求。

山西漳山电厂一期2 X 300MW机组脱硝工程脱硝钢架及SCR反应器内部装置安装施工方案批准:安全环保部:发电部:生产技术部:工程部:监理:编制:北京峰业电力环保工程有限公司漳山电厂一期脱硝项目部2012. 11.011、工程概况2、编制依据3、安装前应具备的条件和应作的准备4、施工人员的准备5、使用的机械、工具及计量器具6、钢架主要的施工方法7、烟道系统安装8、质量保证措施9^安全保证措施10、安装施工进度计划11、环境因素识别与评价，危害辨识、风险评价与控制措施一览1、工程概况漳山电厂一期2X300mw机组脱硝工程主要有钢架、反应器、烟气系统、氨注射系统、稀释空气系统、吹灰系统等组成。

木脱销采用全钢结构。

钢架柱关于锅炉中心线对称，按轴和列划分：左右方向分别为la、2a、3a、4a、5a> 6a、7a轴, 左右跨距37200mm；由前往后分别为D、E、1/F列，进深15450mm o钢结构总重约（不包括梯子平台钢结构楼层）550吨。

主要承载杆件为钢板拼制而成的II型断面结构，主要材质为Q345-B。

构件间使用高强螺栓连接，其规格为M16、M20. M22、M24o反应器于锅炉中心线左右对称布置两台。

每台反应器内设置三层催化剂，按2+1模式布置，初装2层预留1层。

每台反应器对应一套烟气管路，分进口烟道，顶部烟道，岀口烟道三部分。

烟气系统：进口部分自锅炉省煤器出口至反应器顶部烟道；出口部分从反应器出口至设计界限外部烟道。

每台炉设计3台稀释风机, 二用一备；稀释空气氨混合系统：自氨区缓冲罐来的氨气与稀释风机来的空气经管路送入混合器中均匀混合后再进入氨喷淋隔栅，木套脱硝装置共安装12套吹灰器，气源为压缩空气。

2.编制依据2.1《电力建设施工及验收技术规范》（锅炉机组篇）DL/T 5047—952.2《火电施工质量检验及评定标准》（锅炉篇）2.3《火电施工质量检验及评定标准》（焊接篇）2.4《钢结构高强螺栓连接的设计，施工及验收规程》（锅炉篇）2.5《电力建设安全工作规程》（火力发电厂部分）DL 5009. 1—20022.6《钢结构工程施工质量验收规范》GB 50205—20012.7《火力发电厂烟风煤粉管道设计技术规程》DL/T 5121-20002.8《钢结构高强度螺栓连接技术规范》JGJ82-20112.9《浙江融智能源科技有限公司安装图纸》2.10 ST80/75【古I定塔式起重机使用说明书2.11《钢结构高强度螺栓连接设计、施工与验收规程》（JGJ88-91）3.安装前应具备的条件和应作的准备3.1脱硝钢架19. 322米以下基础及预埋锚栓施工已经完毕。
