义安路(铜官大道至金山路段)10千伏电力线路改造工程10kV环网柜技术规范书铜陵市电力咨询设计有限责任公司证书编号：A2340063012016年06月铜陵批准：审核：校核：编制：目录一通用部分1 总则1.1 一般规定1.2 投标人应提供的资格文件1.3 适用范围1.4 对设计图纸、说明书和试验报告的要求1.5 标准和规范1.6 投标人必须提交的技术参数和信息1.7 备品备件1.8 专用工具与仪器仪表1.9 安装、调试、性能试验、试运行和验收2 结构要求2.1 环网柜技术参数2.2 环网开关通用要求2.3 硅橡胶电缆头通用要求2.4 接地通用要求3 试验3.1 型式试验3.2 出厂试验3.3 现场交接试验4 技术服务、设计联络、工厂检验和监造4.1 技术服务4.2 设计联络会4.3 工厂检验和监造二专用部分货物需求及供应范围一览表1 图纸资料提交单位（见表4）2 工程概况3 使用条件（见表5）4 技术参数和性能要求附录A 投标产品的销售及运行业绩表（近五年）附录B 技术参数通用部分条款变更表附录C 环网柜一次接线图投标人应具备的条件1. 投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验，或在国家认可的权威试验机构进行出厂试验。
2. 投标人或制造商对外购原材料、配套元件和外部委托加工及进口散装的部件应具备进行进厂验收所必需的检测设备。
3. 国产、合资工厂生产的投标产品应按现行电力行业标准（DL）、国家标准（GB）和IEC 标准在有资质的试验室进行型式试验，进口产品应在国际认可的有资质的试验室进行型式试验。
4. 进口的关键元件应取得供应商的供货承诺函。
5. 投标人或制造商应具备相应的生产条件（检测、加工、组装、试验等）和有效的型式试验报告。
一通用部分1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
目录1.总则2.引用标准3.使用条件4.技术参数5.技术要求6.附属设备技术参数及要求7.质量保证及试验(监造)8.供货商应提供的供货范围和技术文件9.包装、运输附录一供方投标文件要求附录二买方提出的技术文件附录三试验大纲附录四售后服务附录五备品备件及专用工具1 总则1.1 本设备技术规范书仅限于10kV户外共箱式交流高压环网柜。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书和工业标准的优质产品。
1.3 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。
1.4 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范书未尽事宜,由买卖双方协商确定。
1.6 买方所指定产品厂家的元器件质量由卖方负责。
2 引用标准户外环网柜各项技术指标应完全满足或更优于下列有关标准：2.1 符合国际电工委员会IEC694、298、420、265、129、56、529标准。
2.2 符合有关国家标准。
GBll022-89 《高压开关设备通用技术条件》GB1984-2003 《交流高压断路器》GB/T16927.1-1997《高电压试验技术》GB3906-1991 《3-35KV金属封闭开关设备》GB763-1990 《交流高压电器在长期工作时的发热》DL/T402-1999 《交流高压断路器订货技术条件》DL/T593-1996 《高压开关设备的共用订货技术导则》GB1208-1997 《电流互感器》GB1207-1997 《电压互感器》GB4208-1993 《外壳防护等级》GB311.1-1997 《高压输变电设备的绝缘配合》GB11033.1-89 《额定电压26/35KV及以下电力电缆附件基本技术要求》GB3804-90 《3-63kV交流高压负荷开关》DL/T403-2000 《12KV～40.5KV高压真空断路器订货技术条件》DL/T404-1997 《户内交流高压开关柜订货技术条件》柜内所配全部设备及连接方式均应满足国标或者电力工业标准。
义安路(铜官大道至金山路段)10千伏电力线路改造工程10kV环网柜技术标准书铜陵市电力咨询设计有限责任公司证书编号：A2340063012021年06月铜陵校核：目录一通用局部1 总那么1.1 一般规定1.2 投标人应提供的资格文件1.3 适用范围1.4 对设计图纸、说明书和试验报告的要求1.5 标准和标准1.6 投标人必须提交的技术参数和信息1.7 备品备件1.8 专用工具与仪器仪表1.9 安装、调试、性能试验、试运行和验收2 构造要求2.1 环网柜技术参数2.2 环网开关通用要求2.3 硅橡胶电缆头通用要求2.4 接地通用要求3 试验3.1 型式试验3.2 出厂试验3.3 现场交接试验4 技术效劳、设计联络、工厂检验和监造4.1 技术效劳4.2 设计联络会4.3 工厂检验和监造二专用局部货物需求及供给范围一览表1 图纸资料提交单位〔见表4〕2 工程概况3 使用条件〔见表5〕4 技术参数和性能要求附录A 投标产品的销售及运行业绩表〔近五年〕附录B 技术参数通用局部条款变更表附录C 环网柜一次接线图投标人应具备的条件1. 投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进展全部出厂试验，或在国家认可的权威试验机构进展出厂试验。
2. 投标人或制造商对外购原材料、配套元件和外部委托加工及进口散装的部件应具备进展进厂验收所必需的检测设备。
3. 国产、合资工厂生产的投标产品应按现行电力行业标准〔DL〕、国家标准〔GB〕和IEC 标准在有资质的试验室进展型式试验，进口产品应在国际认可的有资质的试验室进展型式试验。
4. 进口的关键元件应取得供给商的供货承诺函。
5. 投标人或制造商应具备相应的生产条件〔检测、加工、组装、试验等〕和有效的型式试验报告。
一通用局部1总那么一般规定投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务局部。
投标人须仔细阅读包括本技术标准〔技术标准通用和专用局部〕在内的招标文件阐述的全部条款。
IEC-420(1990)《高压交流负荷开关一熔断器组合电器》GB11033《额定电压 26/35kV 及以下电力电缆附件基本技术要求》 IEC6052《额定电压 6〜35kV 电缆附件试验报告》 3.使用环境条件1.技术规范1.总则1.1技术规范文件适用于 10kV SF6环网柜的设备订货招标 1.2 本技术文件提出的是最低限度的技术要求， 并未对一切技术细节作出规定，述有关标准和规范的条文，供方应提供符合本文件和现在最新的国家标准的优质产品。
也未充分引1.3 本技术文件所使用的标准及规定的条款如遇与投标方所执行的标准不一致时， 准执行。
按较高标1.4 在合同签定后，我方有权因规范、标准规范等发生变化而提出补充要求。
2.应遵循的标准按本招标书供货的设备，包括供货方由其它厂家外购的设备和附件都应符合下列标准的最 新版本。
2.1 GB4208-84 2.2 GB3906-92 (IEC529〜76)《外壳防护等级的分类》《3-35kV 交流金属封闭开关设备》2.3IEC-298 《交流金属封闭开关设备和控制设备》 2.4 2.5 GB-3804-90 « 3-63kV 交流高压负荷开关》和 GB1985-89国家标准2.6 GB11023-89 《高压开关设备六氟化硫气体密封试验导则》 2.7 GB3309-89 《高压开关常温下的机械试验》 2.8 GB2706-89《交流高压电器动稳定试验方法》2.9GB311-83/683 《高压试验方法》2.10 2.113.2 环境温度： -40 C 〜40 C 3.3 最大日温差 :25C 3.4 海拔咼度： <1000m3.5 抗震能力: 地震强度不超过8级3.1使用场所：户外4.15 20 摄度SF6 相压 <=0.2BAR 4.16防内燃弧耐受较：20KA/1S5. 断路器主要技穆数5.2 额：12kV 5.3 额频：50Hz3.6 相湿度:＜ 95%（日平均值＜ 90%（月平均值3.7 安装地点无火灾、爆炸危险、化学腐蚀及剧振动4.负开关主要技樓数 4.1 母1流：630A 4.2 额电 12kV 4.3 额率：50Hz4.4定流：源进出）线元 630A ;4.5 流（有效值：＞ 20kA , 3S 或 25KA , 1S ;200A ;4.6稳定短路关合电（峰值：＞ 50kA 或63KA ;4.7 一分工耐进有效值：42kV （相间地）；48kV （断口间 4.8 冲耐压峰值：95kV （相间地）；110kV （断口间4.916A4.10切缆流能力：＞ 31.5A 4.11额荷电开断次数200次4.12机械寿命：＞ 2000次4.13 额 转开断流：1750A4.14外缘IV5.1 母630A5.4定电：源进出）单：630A ;配变压出线元 200A ;5.5 定（有效值：> 20kA , 3S 或25KA , 1S ;5.6 断路器短路开断毓:20kA或25KA ;5.7稳定短路关合流（峰值：＞50kA或63KA ;5.8一分工耐压有效值：42kV （相间对）；48kV （断口间5.9冲耐压峰值：95kV （相间对）；110kV （断口间5.10机械寿命：＞2000次中。
义安路(铜官大道至金山路段)10千伏电力线路改造工程10kV环网柜技术规范书铜陵市电力咨询设计有限责任公司证书编号：A2340063012016年06月铜陵批准：审核: 校核：编制:目录一通用部分1 总则1.1 一般规定1。
2 投标人应提供的资格文件1.3 适用范围1。
4 对设计图纸、说明书和试验报告的要求1。
5 标准和规范1。
6 投标人必须提交的技术参数和信息1。
7 备品备件1.8 专用工具与仪器仪表1。
9 安装、调试、性能试验、试运行和验收2 结构要求2。
1 环网柜技术参数2.2 环网开关通用要求2.3 硅橡胶电缆头通用要求2。
4 接地通用要求3 试验3。
1 型式试验3。
2 出厂试验3.3 现场交接试验4 技术服务、设计联络、工厂检验和监造4。
1 技术服务4.2 设计联络会4.3 工厂检验和监造二专用部分货物需求及供应范围一览表1 图纸资料提交单位（见表4)2 工程概况3 使用条件（见表5）4 技术参数和性能要求附录A 投标产品的销售及运行业绩表（近五年）附录B 技术参数通用部分条款变更表附录C 环网柜一次接线图投标人应具备的条件1。
投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验，或在国家认可的权威试验机构进行出厂试验。
2. 投标人或制造商对外购原材料、配套元件和外部委托加工及进口散装的部件应具备进行进厂验收所必需的检测设备。
3. 国产、合资工厂生产的投标产品应按现行电力行业标准（DL）、国家标准(GB)和IEC 标准在有资质的试验室进行型式试验，进口产品应在国际认可的有资质的试验室进行型式试验。
4。
进口的关键元件应取得供应商的供货承诺函。
5。
投标人或制造商应具备相应的生产条件（检测、加工、组装、试验等）和有效的型式试验报告。
一通用部分1总则1。
1一般规定1。
1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分.1.1.2投标人须仔细阅读包括本技术规范(技术规范通用和专用部分）在内的招标文件阐述的全部条款。
10kV户外环网柜技术规范书目录1.遵循的主要标准2.主要技术条件3.供货数量4.试验5.厂商应提供的技术文件附录电气接线图1.遵循的主要标准标书中所有设备及其备品备件，除本标书中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。
如果供方选用本标书规定以外的标准时，则需提交这种替换标准供审查和分析。
仅在供方已证明替换标准相当或优于标书规定的标准，并从需方处获得书面的认可才能使用。
提交供审查的标准应为中文或英文版本。
供方提供的产品应满足本标书规定的技术参数和要求以及如下的专用标准：GB 11033《额定电压及以下电力电缆附件基本技术要求》GB5589.3-1985《电缆附件试验方法--第3部分：局部放电测量》GB/T 11022-1999《高压开关设备和控制设备标准的共用技术要求》DL/593-96《高压开关设备的共用订货技术条件》GB 3804—90《3～63kV交流高压负荷开关》GB 3804—91《3～35kV金属封闭开关设备》GB311.l-1997《高压输变电设备的绝缘配合》GB 763-1990《交流高压电器在长期工作时的发热》2.主要技术条件2.1环境条件2.1.1周围空气温度最高温度：40℃最低温度：-40℃2.1.2xx：≤1000m2.1.3最大风速：35m/s2.1.4环境湿度：日平均相对湿度不大于95%2.1.5外壳防护等级：IP33级2.1.6安装场所：2.2工程条件2.2.1系统概况a.系统额定电压：12kVb.系统额定频率：50Hzc.系统中性点接地方式：非有效接地系统2.3设备的主要参数本次采购的10kV户外环网柜，其技术参数除应满足应遵循的主要标准外，还应满足本标书以下要求：项目额定电压额定电流频率额定短路关合电流额定热稳定电流额定热稳定时间额定动稳定电流相对地雷电冲击耐压断口1min工频耐压断口电缆截面范围外壳防护等级电缆附件技术参数2.4技术要求户外箱式环网柜应具备以下基本特点：2.4.1采用ABB Safe模块，免维护设计。
1. 技术规范1.总则1．1 技术规范文件适用于10ｋV SF6环网柜的设备订货招标。
１.2 本技术文件提出的是最低限度的技术要求,并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本文件和现在最新的国家标准的优质产品。
１.3 本技术文件所使用的标准及规定的条款如遇与投标方所执行的标准不一致时，按较高标准执行。
1．4 在合同签定后,我方有权因规范、标准规范等发生变化而提出补充要求。
２．应遵循的标准按本招标书供货的设备，包括供货方由其它厂家外购的设备和附件都应符合下列标准的最新版本。
2.1 GB４20８-84（IEC５29~76)《外壳防护等级的分类》2.2 GB390６-９2 《３-３5kV交流金属封闭开关设备》2.3 IEC-298 《交流金属封闭开关设备和控制设备》2.4 IEＣ-4２0(１99０)《高压交流负荷开关—熔断器组合电器》2.5GB－3８0４-90《3-6３kＶ交流高压负荷开关》和GB19８5-89国家标准2.6GB11023-89《高压开关设备六氟化硫气体密封试验导则》2.7 GB3309-８9《高压开关常温下的机械试验》2.8 GＢ2706-89《交流高压电器动稳定试验方法》2.9 GＢ3１１-８3/683《高压试验方法》2.10 GB1１0３3《额定电压2６/3５kV及以下电力电缆附件基本技术要求》2.11 IEＣ6052《额定电压6～35kV电缆附件试验报告》３.使用环境条件3.1 使用场所：户外3.2 环境温度:-4０℃～4０℃3.３最大日温差：25℃3.4 海拔高度:＜1000m3.5 抗震能力:地震强度不超过8级3.６相对湿度:≤９5%(日平均值)≤90%(月平均值)３．７安装地点无火灾、爆炸危险、化学腐蚀及剧烈振动４. 负荷开关主要技术参数4．1 母线额定电流:６３0Aﻩ4．２额定电压:12kV4.３额定频率：50Hz４.４额定电流：电源进（出）线单元：630A; 配电变压器出线单元:2０0Ａ；4.5 热稳定电流(有效值)：≥２０ｋA，3S或２５KＡ,1Ｓ；4.6 动稳定短路关合电流(峰值)：≥50kA或63KA;４.7一分钟工频耐压（有效值):42kV（相间、对地）;４８ｋV(断口间）4.8 冲击耐压（峰值）：95kV（相间、对地);1１0kV(断口间）4.９切空载变压器开断能力:≥16Ａ4.10 切电缆充电电流能力:≥3１.5Ａ4.1１额定负荷电流开断次数２00次4.12 机械寿命：≥2000次4.13 额定转移开断电流:175０Ａ4．1４外绝缘污秽等级:IＶ4.15 20摄氏度时SF6相对压力<=0.2BＡＲ4．16 防内燃弧耐受电流:20ＫA/1S５. 断路器主要技术参数5.1 母线额定电流:6３0Aﻩ5.2 额定电压:12kV5.３额定频率：50Hz5．4 额定电流:电源进(出）线单元:６30Ａ; 配电变压器出线单元：200A;５.5 热稳定电流(有效值）：≥２0ｋA,3Ｓ或25KA，1S;5．6 断路器短路开断电流：２0kＡ或2５ＫA;5.７动稳定短路关合电流(峰值）:≥50kA或63KＡ；5.8一分钟工频耐压(有效值)：42kV（相间、对地）；48ｋV（断口间）5．9 冲击耐压(峰值）:95ｋV（相间、对地）；1１0ｋＶ（断口间)５.10 机械寿命:≥２0０0次5.11 外绝缘污秽等级：IＶ5．12 ２0摄氏度时SF６相对压力＜=０．2BAR5.１3 防内燃弧耐受电流：2０ＫA/1S6. 主要技术要求6.1 负荷开关柜和断路器柜绝缘及开关灭弧介质为ＳＦ6气体。
环网柜技术规范书二〇一二年二月十三日1 总则1.1 本设备技术规范书仅限于户外10kV户外共箱式交流高压环网柜。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书和工业标准的优质产品。
1.3 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。
1.4 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范书未尽事宜,由买卖双方协商确定。
1.6 买方所指定产品厂家的元器件质量由卖方负责。
2 引用标准户外环网柜各项技术指标应完全满足或更优于下列有关标准：2.1 符合国际电工委员会IEC694、298、420、265、129、56、529标准。
2.2 符合有关国家标准。
GBll022-89 《高压开关设备通用技术条件》GB1984-2003 《交流高压断路器》GB/T16927.1-1997《高电压试验技术》GB3906-1991 《3-35KV金属封闭开关设备》GB763-1990 《交流高压电器在长期工作时的发热》DL/T402-1999 《交流高压断路器订货技术条件》DL/T593-1996 《高压开关设备的共用订货技术导则》GB1208-1997 《电流互感器》GB1207-1997 《电压互感器》GB4208-1993 《外壳防护等级》GB311.1-1997 《高压输变电设备的绝缘配合》GB11033.1-89 《额定电压26/35KV及以下电力电缆附件基本技术要求》GB3804-90 《3-63kV交流高压负荷开关》DL/T403-2000 《12KV～40.5KV高压真空断路器订货技术条件》DL/T404-1997 《户内交流高压开关柜订货技术条件》柜内所配全部设备及连接方式均应满足国标或者电力工业标准。
1货物需求及供应范围一览表备注1、环网柜内母线及分支线全部使用铜排，加装绝缘相色套。
2、环网柜内相间及相对地空气距离不小于12.5cm。
3、环网柜底应设封板，待电缆敷设完毕后再行封堵。
封板开孔应能满足电缆直径及转弯半径要4、环网柜应具备完善的五防功能。
5、环网柜出线带电时，不允许合地刀。
6、单相电源变压器：DC-1, 10/0.1/0.22kV, 220V绕组容量1000VA。
7、具体配置详见配电站10kV主接线配置图投标人响应备注2总则2.1本设备技术协议书适用于10kV箱型（固定）交流封闭环网开关设备，它提出了环网柜的功能设计、性能、试验等方面的技术要求。
2.2本设备技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本协议书和工业标准的优质产品。
2.3如果卖方没有以书面形式对本协议书的条文提出异议，则意味着卖方提供的设备（或系统）符合本协议书的要求。
如有异议，不管是多么微小，都应在报价书中以“对协议书的意见和同协议书的差异” 为标题的专门章节中加以详细描述。
2.4本设备协议书所使用的标准如果与卖方所执行的标准不一致时，按较高标准执行。
2.5本设备技术协议书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
2.6本设备协议书未尽事宜，由买卖双方协商确定。
2.7买方所指定产品厂家的元器件质量由卖方负责。
3技术要求1.1.1的设计制造和调试过程中应附合现行的国标电力行业标准，IEC有关标准的要求IEC298 《交流金属封闭开关设备》GB3906 《3—35kV交流金属封闭开关设备》GB11022 《高压开关设备通用技术条件》GB1984 《交流高压断路器》GB311 《高压输变电设备绝缘配合》GB763 《交流高压电器在长期工作时的发热》SD/T318 《高压开关柜闭锁装置技术条件》GB2706 《交流高压电器动热稳定试验方法》DL/T593 《高压开关设备的共用订货技术条件》GB3309 《高压开关设备常温下的机械试验》1.1.2环境条件3.2.1安装地点：户内3.2.2海拔：1000m以下3.2.3相对湿度：日平均相对湿度不大于95%月平均相对湿度不大于90% 3.2.4环境温度范围：上限+45℃下限-20℃3.2.5地震烈度不超过8度1.1.3设备技术要求3.41.1.4环网柜采用独立单元组合方式连接组成，便于单元的更换和增减。
10kV户外电缆环网柜技术规范1、总则1.1 本规范书适用于10千伏欧式电缆环网柜，它提出设备的设计结构、性能、安装和试验等方面的要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套本规范书和所列标准要求的高质量产品及其相应服务。
对国家及电力行业有关安全、环保等强制性标准，必须满足其要求。
1.3 如未对本规范书提出偏差，将认为供方提供的设备符号规范书和标准的要求。
偏差（无论多少）都必须清楚地表示在投标文件中。
1.4 供方必须执行本规范书所列标准。
有矛盾时按高标准执1.5 合同签定后，按本规范书要求，供方提出合同设备的设计、制造、检验、试验、调试、试运、验收、运行和维护等标准清单给需方，需方确认。
2、供方执行现行国际标准及国家标准和行业标准。
遵循的主要现行标准如下：IEC60298 《交流金属封闭开关设备和控制设GB3906 《3-35kV交流金属封闭开关设GB311.1—1997 《高压输变电设备的绝缘配合》GB3309—89 《高压开关设备常温下的机械试验》IEC60129 《隔离开关和接地开关》GB/T11022—1999(IEC60694)《高压开关设备和控制设备标准的共用技术条件》GB14808—93 《交流高压接触器》SD/T318—89 《高压开关柜闭锁装置技术条件》IEC60056《断路器》GB1984-89 《交流高压断路器》DL/T539—93 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》DL/T593—96 《高压开关设备的共用订货技DL/T402—1999 《交流高压断路器订货技术条件》2、运行环境2.1安装地点：户外2.2海拔高度：≤1000 米2.3环境温度：-30－ +40℃2.4相对湿度（25℃）：90％（月均）/95％（日均）2.5最大日温差：25℃2.6地震烈度：8度3.7空气污秽等级：III级3、技术要求3.1 环网柜采用电缆进出线。

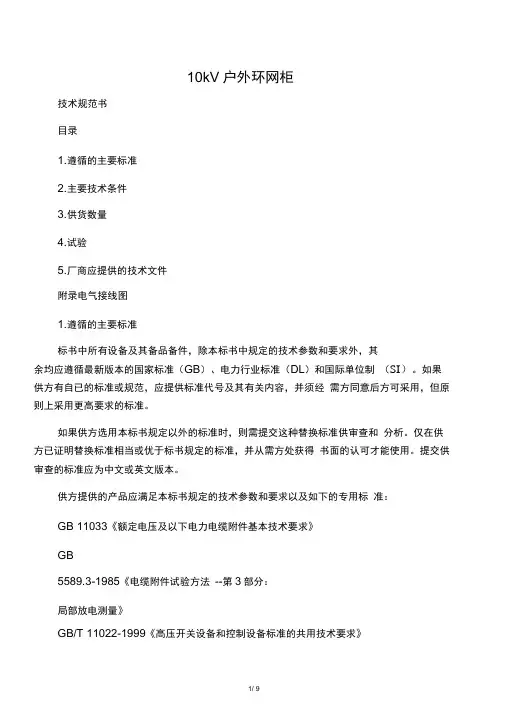

10KV户外环网柜技术规范书
10kV户外环网柜
技术规范书
1
目录
1. 遵循的主要标准
2. 主要技术条件
3. 供货数量
4. 试验
5. 厂商应提供的技术文件
附录电气接线图
2
1. 遵循的主要标准
标书中所有设备及其备品备件，除本标书中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。
如果供方选用本标书规定以外的标准时，则需提交这种替换标准供审查和分析。
仅在供方已证明替换标准相当或优于标书规定的标准，并从需方处获得书面的认可才能使用。
提交供审查的标准应为中文或英文版本。
供方提供的产品应满足本标书规定的技术参数和要求以及如下的专用标准:
GB 11033 《额定电压26/ 35 kV 及以下电力电缆附件基本技术要求》
GB 5589.3-1985 《电缆附件试验方法-- 第3部分:局部放电测量》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》DL/593-96 《高压开关设备的共用订货技术条件》
GB 3804—90《3,63kV 交流高压负荷开关》
GB 3804—91《3,35kV 金属封闭开关设备》
GB 311.l-1997 《高压输变电设备的绝缘配合》
GB 763-1990《交流高压电器在长期工作时的发热》
2. 主要技术条件
2.1 环境条件
2.1.1 周围空气温度
最高温度: 40?
最低温度: -40?
2.1.2 海拔高度: ?1000m
2.1.3 最大风速: 35m/s
2.1.4 环境湿度: 日平均相对湿度不大于95%
2.1.5 外壳防护等级: IP33 级
2.1.6 安装场所: 户外
2.2 工程条件
2.2.1 系统概况
a. 系统额定电压:12kV
3
b. 系统额定频率:50Hz
c. 系统中性点接地方式: 非有效接地系统
2.3 设备的主要参数
本次采购的10kV 户外环网柜，其技术参数除应满足应遵循的主要标准外，还应满足本标
书以下要求:
项目单位参数项
额定电压kV 12
额定电流 A 630 频率Hz 50 额定短路关合电流kA 63 额定热稳定电流kA 25 额定热稳定时间s 2 额定动稳定电流kA 63
相对地kV 95 雷电冲击耐压断口kV 110
相对地kV 42
1min 工频耐压
断口kV 48
电缆截面范围mm2 50,300
外壳防护等级不低于IP33
冲击耐压105kV，正负极性各10次，不击穿，不闪络电缆附
件技术直流耐压52kV（负极性），15min,不击穿，不闪络
参数局部放电15kV 下放电量?10pc
2.4 技术要求户外箱式环网柜应具备以下基本特点:
2.4.1 采用ABB Safe 模块，免维护设计。
2.4.2 户外型、全绝缘、全密封结构，可触摸型式，安全可靠，免维护，体积小、
重量
轻、结构紧凑、安装简单，操作方便适用于各种恶劣环境，并满足防潮、防凝露的要求, SF6
气室防护等级IP67。
4
2.4.3 体积小，便于安装和操作。
2.4.4 喷塑工艺和工序符合国际标准，抗腐蚀。
245以无毒、无味、绝缘强度高的SF6气体作为其绝缘介质，母排、连接件、负荷开关、全部置于SF6气包中，真正实现户外型、全绝缘、全密封结构。
SF6气体年泄露率小于千分之0.25,箱体上装有SF6气体压力计和低气压报警装置，可随时检查气体压力，通过RTU可远传到控制中心。
2.4.6 接线采用全绝缘可触摸式电缆头，电缆接线安全、灵活。
2.4.7 环网柜应具备完善的防误操作功能。
2.4.8 能够实现配网自动化。
2.4.9 箱体采用覆铝锌钢板，在起吊、运输和安装时不应变形或损伤。
2.4.10 外壳颜色:军绿色，并与周围环境相协调。
2.4.11 门开启角度应大于90?，并设定位装置。
门应有密封措施，并装有把手、暗闩和能防雨、防堵、防锈的锁。
2.4.12 箱体应设足够的自然通风口和隔热措施，以保证在正常条件下运行时，所有电器设备的温度不超过其最大允许温度。
2.4.13 箱体应有可靠的密封性能，防小动物进入和防渗、漏雨水措施
2.4.14 箱门内侧应标出主回路的线路图，同时应注明操作程序和注事项。
信号灯及仪表的装设位置应易于观察和安全地更换，其位置应便于巡视。
电缆室的高度应满足安装、试验、维修的要求。
2.4.15 环网柜的接地系统应符合要求。
2.5 环网柜自动化部分
2.5.1 基本要求
环网柜本身的智能化装置，应集控制、检测、数据记录、远方通讯等功能于一体，结构紧凑，置于环网柜内，与户外运行的环网柜配套使用。
最大支持 4 条线路开关的分、合闸控制、进程指示以及状态显示。
环网柜内应预留足够的外接IDS- RTU的位置。
2.5.2 主要功能
智能装置提供RS485或其他通讯接口，可与外接RTU可靠通讯。
提供后备电源，保证交流失电24 小时内正常工作。
实现“三遥” 功能，具体要求如下:
遥信：包括各进、出线开关位置、交流失压、SF6气体气压低、电池电压低等；
遥测: 包括各进、出线三相电流和三相电压等;
5
遥控：环网柜自带智能装置应提供I/O扩展接口和通讯接口，受外接RTU控制，完成各路开关合、分闸操作。
2.6 零配件要求
供方应对环网柜的零配件质量向需方负责，并注明主要零配件（SF6负荷开关、套管接头、电缆附件、带电指示器、短路指示器等）的生产厂家、型号等，应符合有关的国家或国际标准，并提供相应的出厂和验收证明。
3. 供货数量
型号单位数量备注
XGW1-12台2配置见附录
4. 试验
环网柜应按照有关国家标准和行业标准规定的项目、方法进行试验。
4.1 型式试验项目（提供经过型式试验的鉴定报告）
4.1.1 绝缘试验，包括雷电和操作冲击试验;1min 工频耐压试验;人工污秽试验（包括凝露试验）; 局部放电试验及直流压试验。
4.1.2 机械试验，机械操作试验;常温下机械定性试验; 端子静力试验。
4.1.3 主回路电阻测量。
4.1.4 短时耐受电流和峰值耐受电流试验。
4.1.5 长期工作时的发热试验（温升试验）。
4.1.6 容性电流开合试验，包括空载架空线路;电缆的开合试验; 多组电容器并联下的开合电容器组试验。
4.1.7 环境条件下的试验，包括高、低温试验;湿度试验; 密封试验。
5. 厂商应提供的技术文件
在技术协议签订 1 0天内,供方向需方提供最终版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。
这些图纸和文件资料必须经过有关程序批准并加盖工厂公章。
5.1 供方在签订合同后应提供的图纸（一式3份）:
5.1.1 安装基础图:包括动静载荷分布及数值，接地点位置，进出线口位置，预埋基础位置要求等。
5.1.2 环网柜一次接线图: 包括一次设备型号技术参数等。
5.1.3 按设计需要随时开展设计联络工作，提供设计所需的相关资料，以保证需方工期要求。
5.2 设备交货时供方应提供的技术文件
5.2.1 产品合格证书，包括环网柜合格证书、主要组部件合格证书
; 5.2.2 产品试验报告，包括环网柜出厂、型式和特殊试验报告、主要组部件试验报
5.2.3 环网柜使用说明书
5.2.4 其他仪表的使用说明书;
5.2.5 运行、检修手册及其有关资料;
5.2.6 备品备件等清单;
5.2.7 装箱清单。
以上图纸、资料应随货提供
7
附录电气接线图
