自动控制系统的组成及术语

1 请解释下列名字术语:自动控制系统、受控对象、扰动、给定值、参考输入、反馈。

解:自动控制系统:能够实现自动控制任务得系统,由控制装置与被控对象组成; 受控对象:要求实现自动控制得机器、设备或生产过程扰动:扰动就是一种对系统得输出产生不利影响得信号、如果扰动产生在系统内部称为内扰;扰动产生在系统外部,则称为外扰。

外扰就是系统得输入量。

给定值:受控对象得物理量在控制系统中应保持得期望值参考输入即为给定值、反馈:将系统得输出量馈送到参考输入端,并与参考输入进行比较得过程。

２请说明自动控制系统得基本组成部分。

解:作为一个完整得控制系统,应该由如下几个部分组成:①被控对象: 所谓被控对象就就是整个控制系统得控制对象;②执行部件: 根据所接收到得相关信号,使得被控对象产生相应得动作;常用得执行元件有阀、电动机、液压马达等。

③给定元件: 给定元件得职能就就是给出与期望得被控量相对应得系统输入量(即参考量);④比较元件: 把测量元件检测到得被控量得实际值与给定元件给出得参考值进行比较,求出它们之间得偏差、常用得比较元件有差动放大器、机械差动装置与电桥等。

⑤测量反馈元件:该元部件得职能就就是测量被控制得物理量,如果这个物理量就是非电量,一般需要将其转换成为电量。

常用得测量元部件有测速发电机、热电偶、各种传感器等;⑥放大元件: 将比较元件给出得偏差进行放大,用来推动执行元件去控制被控对象。

如电压偏差信号,可用电子管、晶体管、集成电路、晶闸管等组成得电压放大器与功率放大级加以放大。

⑦校正元件: 亦称补偿元件,它就是结构或参数便于调整得元件,用串联或反馈得方式连接在系统中,用以改善系统得性能、常用得校正元件有电阻、电容组成得无源或有源网络,它们与原系统串联或与原系统构成一个内反馈系统。

３请说出什么就是反馈控制系统,开环控制系统与闭环控制系统各有什么优缺点？解:反馈控制系统即闭环控制系统,在一个控制系统,将系统得输出量通过某测量机构对其进行实时测量,并将该测量值与输入量进行比较,形成一个反馈通道,从而形成一个封闭得控制系统;开环系统优点:结构简单,缺点:控制得精度较差;闭环控制系统优点:控制精度高,缺点:结构复杂、设计分析麻烦,制造成本高、4 请说明自动控制系统得基本性能要求。

自动控制原理胡寿松笔记自动控制原理是电气工程领域的重要课程，胡寿松教授的笔记是该领域学习的重要参考资料。

本文将按照章节顺序，对胡寿松教授的笔记进行梳理和总结，帮助读者更好地理解和掌握自动控制原理。

第一章自动控制的基本概念1. 自动控制的基本组成：控制器、传感器、执行器、被控对象。

2. 自动控制的目的：实现对系统的稳态和动态性能的优化。

3. 自动控制的基本术语：控制量、受控量、干扰、传递、转换等。

4. 自动控制系统的分类：开环控制系统和闭环控制系统。

第二章自动控制系统的数学模型1. 微分方程：描述系统动态特性的基本数学工具。

2. 传递函数：描述控制系统动态特性的重要数学模型。

3. 动态结构图：描述控制系统动态特性的图形工具。

4. 信号流图：描述控制系统内部信息传递方式的图形工具。

5. 梅逊公式：用于将微分方程转化为传递函数的公式。

第三章线性定常系统的时域分析法1. 控制系统性能的评价指标：稳态误差、超调量、调节时间等。

2. 系统的稳定性分析：稳定性定义、代数稳定判据、李亚普诺夫直接法。

3. 系统性能的改善：放大缩小法、超前滞后补偿法、PID控制器等。

4. 一系列具体分析方法的介绍：单位阶跃响应、斜坡响应、李亚普诺夫直接法等。

第四章线性定常系统的根轨迹法1. 根轨迹的基本概念和性质：幅值-相位特性、零点-极点关系、渐近线等。

2. 绘制根轨迹的基本规则和步骤：参数方程、几何意义、注意事项等。

3. 根轨迹图的特征分析：闭环零点、极点与系统性能的关系等。

4. 基于根轨迹法的系统优化设计：稳定化控制器设计、增益调度等。

第五章线性系统的频域分析法1. 频率域的基本概念和性质：频率特性、频率响应、频域分析方法等。

2. 频率域分析方法的应用：稳定性分析、系统性能评估、频率特性设计等。

3. 对数频率特性曲线及其应用：增益边界和相位边界的意义、系统性能的评估等。

4. 基于频率域分析法的系统优化设计：频率相关控制器设计、频率调制等。

自动控制系统名词
自动控制系统是一种能够自动调节和控制设备、过程或系统的机制。

它使用各种传感器、控制器和执行器来实现对被控对象的监测、分析和操作。

在自动控制系统中，传感器用于检测被控对象的状态或参数，如温度、压力、流量等，并将其转换为电信号或数字信号。

控制器接收这些信号，并使用预定的控制算法进行处理，以确定所需的控制动作。

执行器则根据控制器的指令，对被控对象进行实际的操作，如调节阀门开度、改变电机转速等。

自动控制系统的目标是实现被控对象的稳定运行、精确控制和优化性能。

它可以应用于各种领域，如工业生产、航空航天、交通运输、能源管理、环境保护等。

常见的自动控制系统包括反馈控制系统、前馈控制系统、比例积分微分（PID）控制系统等。

它们的设计和实现需要考虑到被控对象的特性、控制要求、传感器和执行器的性能以及控制算法的选择。

自动控制系统的优点包括提高生产效率、降低劳动强度、提高产品质量、增强安全性和可靠性等。

它的发展和应用对于现代工业和社会的进步起到了重要的推动作用。

自控根本知识〔一〕根本概念 (2)〔二〕自动控制系统的组成 (2)〔三〕自动调节常用术语 (2)〔四〕调节对象的特性 (4)〔五〕调节器的特性 (6)〔六〕调节器的种类 (8)〔七〕对自动调节系统的要求 (12)〔一〕根本概念自动控制是指用专用的仪表和装置组成控制系统，以代替人的手动操作，去调节空调参数，使之维持在给定数值上，或是按给定的规律变化，从而满足空调房间的要求。

现在国内自动控制采用的方法，都是先测出调节参数对给定值的偏差，然后根据这个偏差，经控制系统的调节，消除干扰的影响，使调节参数再回到给定值(或允许范围)。

〔二〕自动控制系统的组成目前空调自动控制系统多采用电动调节。

这样的控制系统可由下面所示方块图表示：附图：自动控制系统方块图由于外扰的作用，调节对象的调节参数发生变化，经敏感元件测量并传送给控制机构〔调节器〕，调节器根据调节参数对给定值的偏差，指令执行机构使调节机构动作，去调节调节对象的负荷，使调节参数回到原来的给定值。

在给执行机构供电的主电路上，为使调节稳定，常装有通断机构，以便对执行机构间断供电。

〔三〕自动调节常用术语1．调节参数(也叫被调参数)需要维持数值不变或在允许范围内变化的参数，叫做调节参数。

空调中的调节参数主要是温度、湿度、压力，还有水位等等。

2．给定值(也叫定值值)就是根据需要给调节参数预先规定的不变值或波动范围，叫做给定值。

例如规定维持房间温度为23±℃，这个数值(即波动范围22.5～℃)就是室温调节系统的给定值(范围)。

3．偏差调节参数的实际数值同给定值之间的差值，叫做偏差。

例如，规定控制温度(给定值)为20℃，而实际却是21℃，它们相差的1℃即为偏差。

4．扰动能引起调节参数产生偏差的因素，叫做扰动或干扰。

空调中引起空调房间温度变化的因素，象室外温度变化、送风温度变化以及室内余热变化等等，都是室温的扰动。

自动调节的作用，也正是为消除扰动的影响，使调节参数恒定或在要求范围内。

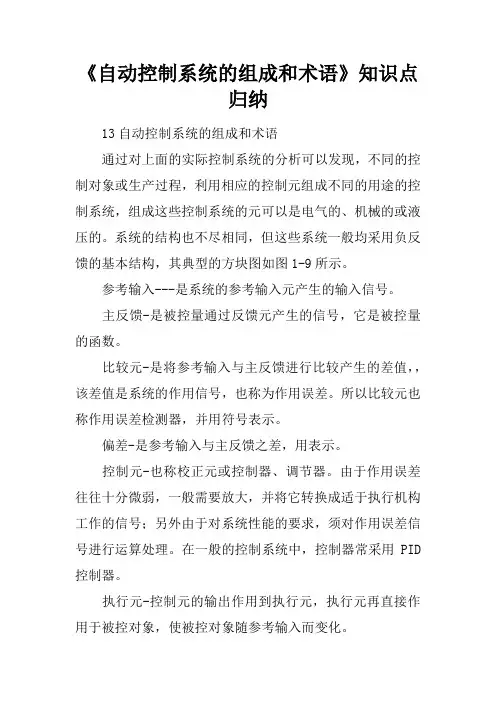

《自动控制系统的组成和术语》知识点归纳13自动控制系统的组成和术语通过对上面的实际控制系统的分析可以发现，不同的控制对象或生产过程，利用相应的控制元组成不同的用途的控制系统，组成这些控制系统的元可以是电气的、机械的或液压的。

系统的结构也不尽相同，但这些系统一般均采用负反馈的基本结构，其典型的方块图如图1-9所示。

参考输入---是系统的参考输入元产生的输入信号。

主反馈-是被控量通过反馈元产生的信号，它是被控量的函数。

比较元-是将参考输入与主反馈进行比较产生的差值，，该差值是系统的作用信号，也称为作用误差。

所以比较元也称作用误差检测器，并用符号表示。

偏差-是参考输入与主反馈之差，用表示。

控制元-也称校正元或控制器、调节器。

由于作用误差往往十分微弱，一般需要放大，并将它转换成适于执行机构工作的信号；另外由于对系统性能的要求，须对作用误差信号进行运算处理。

在一般的控制系统中，控制器常采用PID 控制器。

执行元-控制元的输出作用到执行元，执行元再直接作用于被控对象，使被控对象随参考输入而变化。

被控对象-是系统被控制的设备或过程，它能完成特定的动作或生产任务。

被控量-是反馈系统被控制的物理量。

反馈元-将被控量转换成主反馈量的装置，它可以对被控量进行测量并转换成能于参考输入进行比较的量值，以反馈元也称测量元。

理想化系统-能从参考输入直接产生理想输出的系统。

理想输出-也称希望的响应值，它是理想化系统所产生的理想响应。

系统误差-是希望的响应值与被控量之差。

典型自动控制系统一般都是由参考输入元、比较元、控制元、执行元、被控对象以及反馈元六个基本单元组成。

每个基本单元都用一个方块表示，信号传递方向用箭头表示，传递方向都是单方向不可逆的，指向方块的箭头表示输入信号，离开方块的箭头表示输出信号。
