剩余电流动作保护器的正确安装、接线什么是剩余电流动作保护器？剩余电流动作保护器（Residual Current Device，RCD）是一种用于保护人和设备的电器，可检测电路中的电流是否流回地线。

当电路中的电流流失时，RCD会触发并切断电源，避免人员电击，保护设备安全。

剩余电流动作保护器的安装剩余电流动作保护器的安装要求严格，必须符合相关规定要求，以确保其安全可靠地使用。

剩余电流动作保护器的安装位置剩余电流动作保护器必须安装在建筑物的总电源开关之前，以确保所有电器都受到保护。

同时，在每个电气分支电路上也应该安装RCD，以便在分支电路发生问题时更快地检测到故障。

安装环境剩余电流动作保护器的安装环境应该是干燥且没有明显的振动。

确保安装环境没有影响剩余电流动作保护器正常运行的物体和污染物。

建议将剩余电流动作保护器安装在墙上，以确保其安全可靠地使用。

安装高度剩余电流动作保护器的安装高度应根据不同地区的标准规定而定。

例如，欧洲国家规定的剩余电流动作保护器的最佳安装高度是 1.8米。

接线注意事项剩余电流动作保护器的接线也是非常重要的一环，如果接线不正确，会导致剩余电流动作保护器无法正常工作，不能起到保护的作用。

首先，断开电源在进行剩余电流动作保护器的接线前，必须保证断开电源，并确保电源不再供应。

接线前的准备工作在进行剩余电流动作保护器的接线前，需要做一些准备工作。

首先要检查线路是否符合剩余电流动作保护器的额定电流和额定电压。

其次，必须确保接线端子及电缆线完好无损，不允许出现线路接触不良或锈蚀。

接线步骤•将电源线的两个导线分别插入剩余电流动作保护器的两个旁通端子中，一般为L和N;•将负载线的两个导线分别插入剩余电流动作保护器的两个负载端子中，一般为A和B;•再将接地线插入剩余电流动作保护器的接地端子中。

接线注意事项在接线的过程中，一定要牢记以下注意事项：•是否将人体接地导线与剩余电流动作保护器的导体连接起来了，这是保证用户安全的必要条件;•剩余电流动作保护器的低电平荷载端子一定不能用于开关控制的信号输入;•不同颜色的线要正确接线，并确保接线牢固可靠;•在接线完成后，一定要检查几次以确保接线正确，并且没有短路。

剩余电流动作保护器的一般要求剩余电流动作保护器是一种重要的电气保护装置，用于检测电路中的剩余电流，一旦发现超过设定的阈值，则会迅速切断电源，以保护人身和电气设备的安全。

在实际应用中，剩余电流动作保护器需要满足一些一般要求，以确保其正常运行和可靠性。

以下是剩余电流动作保护器的一般要求。

1.灵敏度要求：剩余电流动作保护器应具有高灵敏度，能够及时检测到发生的任何剩余电流。

一般来说，剩余电流动作保护器的动作灵敏度应不大于30mA。

2.动作速度要求：剩余电流动作保护器应具有快速的动作速度，一旦检测到超过设定的阈值的剩余电流，应能够在0.1秒内切断电源，以减小电击事故的发生。

3.可靠性要求：剩余电流动作保护器应具有良好的可靠性，能够长时间稳定工作，不受外界干扰，且能够正确地辨别正常工作情况和故障情况。

4.耐电压能力要求：剩余电流动作保护器应具有足够的耐电压能力，能够适应不同电压等级的电气设备。

一般来说，剩余电流动作保护器的额定电压应不小于断路器或开关的额定电压。

5.防护等级要求：剩余电流动作保护器应具有足够的防护等级，能够在恶劣的环境条件下正常运行。

一般来说，剩余电流动作保护器应至少达到IP20的防护等级。

6.温度范围要求：剩余电流动作保护器应具有广泛的工作温度范围，能够适应不同的气候条件和工作环境，一般来说，剩余电流动作保护器的工作温度范围应为-25℃到+40℃。

除了以上的一般要求外，根据不同的应用场景和具体要求，剩余电流动作保护器还可能需要满足其他特殊要求，比如抗干扰能力、抗振动能力、抗电磁干扰能力、防护遥控法的要求等。

因此，在选择剩余电流动作保护器时，需要根据实际需求和工作环境，综合考虑以上一般要求和特殊要求，以选择最适合的剩余电流动作保护器。

漏电电流动作保护器(剩余电流动作保护器)漏电电流动作保护器，也称为剩余电流动作保护器，是一种安全电器设备，旨在保护人们免受漏电电流的危害。

它是一种自动开关装置，可以检测和切断电路中的漏电电流，从而防止电击事故的发生。

漏电电流是指电流在绕过正常电路的路径下通过人体或其他导体接触地面或接地体而形成的电流。

这种电流的发生可能是由于电器设备出现故障、电线磨损、绝缘失效或其他原因引起的。

漏电电流通常无法被普通的保险丝或断路器所检测和切断，因此需要漏电电流动作保护器来提供额外的保护。

漏电电流动作保护器的工作原理是通过检测电流在线路中的差异来实现的。

它通过在电源线和地线之间安装一个电流变压器来检测任何漏电电流的存在。

如果监测到电流的不平衡或超出设定的安全电流值，保护器会立即切断电路，阻止电流继续流过，并防止任何可能的人身伤害事故发生。

漏电电流动作保护器在家庭和工业领域中广泛使用，特别是在潮湿或易发生漏电的环境中。

它可以安装在电源插座、电路分配盒或电器设备上，以提供全面的保护。

一些保护器还具有额外的功能，如过载保护、短路保护和过压保护，以确保电器设备和人身安全。

使用漏电电流动作保护器具有许多好处。

首先，它可以及时切断电路，以防止漏电电流造成的电击事故。

其次，它可以提高电器设备的维护水平，延长其使用寿命。

此外，漏电电流动作保护器还可以节省能源和减少火灾风险，因为它可以检测到电路中的问题，并及时切断电源。

总之，漏电电流动作保护器是一种非常重要的安全设备，它可以帮助保护人们免受漏电电流的伤害。

通过安装和使用这种保护器，我们可以有效地防止电击事故的发生，维护家庭和工作场所的安全。

漏电电流动作保护器的工作原理非常简单而有效。

它通过检测电路中的电流平衡来发现漏电现象。

当电路中的电流进入到异常的路径时，如因电线磨损、设备故障或其他原因导致电流绕过正常的电路而流入地面或其他接地体时，漏电电流动作保护器就会立即起作用。

为了实现这一点，漏电电流动作保护器内置了一个电流变压器和一个差动电流比较器。

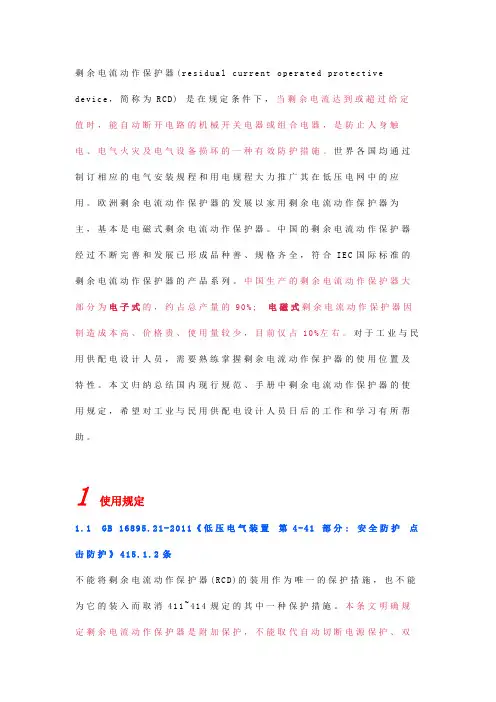

剩余电流动作保护器(r e s i d u a l c u r r e n t o p e r a t e d p r o t e c t i v ed e v i c e，简称为R C D)是在规定条件下，当剩余电流达到或超过给定值时，能自动断开电路的机械开关电器或组合电器，是防止人身触电、电气火灾及电气设备损坏的一种有效防护措施。

世界各国均通过制订相应的电气安装规程和用电规程大力推广其在低压电网中的应用。

欧洲剩余电流动作保护器的发展以家用剩余电流动作保护器为主，基本是电磁式剩余电流动作保护器。

中国的剩余电流动作保护器经过不断完善和发展已形成品种善、规格齐全，符合I E C国际标准的剩余电流动作保护器的产品系列。

中国生产的剩余电流动作保护器大部分为电子式的，约占总产量的90%;电磁式剩余电流动作保护器因制造成本高、价格贵、使用量较少，目前仅占10%左右。

对于工业与民用供配电设计人员，需要熟练掌握剩余电流动作保护器的使用位置及特性。

本文归纳总结国内现行规范、手册中剩余电流动作保护器的使用规定，希望对工业与民用供配电设计人员日后的工作和学习有所帮助。

1使用规定1.1G B16895.21-2011《低压电气装置第4-41部分:安全防护点击防护》415.1.2条不能将剩余电流动作保护器(R C D)的装用作为唯一的保护措施，也不能为它的装入而取消411~414规定的其中一种保护措施。

本条文明确规定剩余电流动作保护器是附加保护，不能取代自动切断电源保护、双重绝缘或加强绝缘保护、电气分隔保护及采用S E L V和P E L V特低电压保护。

1.2G B16895.21-2011《低压电气装置第4-41部分：安全防护点击防护》411.5.3条、G B51348-2019《民用建筑电气设计标准》7.7.8-4条采用剩余电流动作保护器作为故障保护时，应满足下列要求:式中，R A为外露可导电部分的接地极和保护导体的电阻之和，Ω；IΔn为额定剩余动作电流，A。

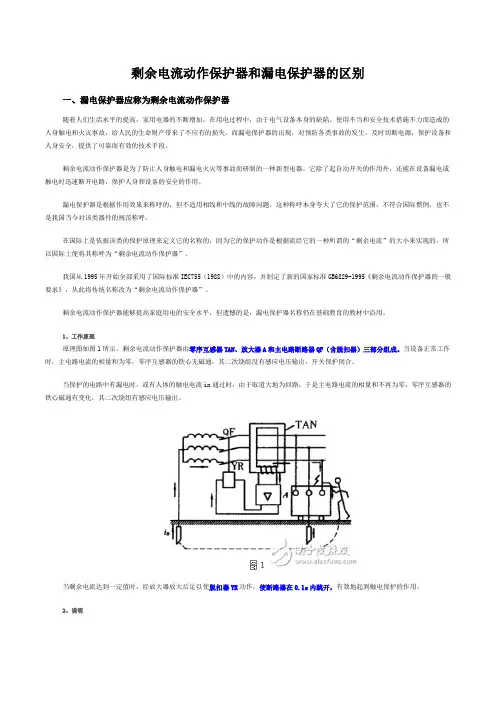

剩余电流动作保护器和漏电保护器的区别一、漏电保护器应称为剩余电流动作保护器随着人们生活水平的提高，家用电器的不断增加，在用电过程中，由于电气设备本身的缺陷、使用不当和安全技术措施不力而造成的人身触电和火灾事故，给人民的生命财产带来了不应有的损失。

而漏电保护器的出现，对预防各类事故的发生，及时切断电源，保护设备和人身安全，提供了可靠而有效的技术手段。

剩余电流动作保护器是为了防止人身触电和漏电火灾等事故而研制的一种新型电器。

它除了起自动开关的作用外，还能在设备漏电或触电时迅速断开电路，保护人身和设备的安全的作用。

漏电保护器是根据作用效果来称呼的，但不适用相线和中线的故障问题。

这种称呼本身夸大了它的保护范围，不符合国际惯例，也不是我国当今对该类器件的规范称呼。

在国际上是依据该类的保护原理来定义它的名称的，因为它的保护动作是根据流经它的一种所谓的“剩余电流”的大小来实现的，所以国际上便将其称呼为“剩余电流动作保护器”。

我国从1995年开始全部采用了国际标准IEC755（1988）中的内容，并制定了新的国家标准GB6829-1995《剩余电流动作保护器的一般要求》，从此将传统名称改为“剩余电流动作保护器”。

剩余电流动作保护器能够提高家庭用电的安全水平，但遗憾的是，漏电保护器名称仍在基础教育的教材中沿用。

1、工作原理原理图如图1所示。

剩余电流动作保护器由零序互感器TAN、放大器A和主电路断路器QF（含脱扣器）三部分组成。

当设备正常工作时，主电路电流的相量和为零，零序互感器的铁心无磁通，其二次绕组没有感应电压输出，开关保护闭合。

当保护的电路中有漏电时，或有人体的触电电流ix通过时，由于取道大地为回路，于是主电路电流的相量和不再为零，零序互感器的铁心磁通有变化，其二次绕组有感应电压输出。

当剩余电流达到一定值时，经放大器放大后足以使脱扣器YR动作，使断路器在0.1s内跳开，有效地起到触电保护的作用。

2、说明剩余电流动作保护器设有检验按钮，若按下按钮，开关动作，则说明其性能良好。

1. 剩余电流动作保护器的基本原理a. 剩余电流动作保护器是一种用于保护电气设备和人身安全的电器设备。

它可以监测电路中的剩余电流，一旦检测到超过设定阈值的剩余电流，即可切断电路，防止电气设备损坏或人身受伤。

这种保护器主要用于交流电路中，可以有效地防止电气火灾和触电事故的发生。

2. 剩余电流动作保护器的合闸顺序b. 在使用剩余电流动作保护器的过程中，合闸顺序非常重要，可以确保电路的正常运行和保护器的有效工作。

合闸顺序应遵循以下步骤： i. 确保电路中的所有电气设备都处于关闭状态，包括开关、插座等。

ii. 将剩余电流动作保护器的开关手柄或按钮置于“断开”位置，断开电路。

iii. 接下来，逐个检查电路中的各个设备，确保它们没有故障和漏电现象。

iv. 在确认电路中的各个设备都正常之后，可以将剩余电流动作保护器的开关手柄或按钮置于“闭合”位置，闭合电路。

3. 注意事项c. 在进行合闸操作时，需要注意以下事项：v. 确保合闸前已经排除了电路中的故障和漏电现象，避免合闸后触发保护器跳闸。

vi. 合闸时应缓慢进行，避免瞬时大电流冲击，造成保护器误动作或设备损坏。

vii. 在合闸后，需要对电路进行全面检测，确保各个设备的工作状态正常，保护器的反应灵敏。

4. 结论d. 合闸顺序对剩余电流动作保护器的使用至关重要，正确的合闸顺序可以确保电路的正常运行和保护器的有效工作，避免火灾和触电事故的发生。

在操作和维护剩余电流动作保护器时，需要严格遵循相关操作规程和注意事项，确保设备和人身安全。

5. 参考资料e. 电气安全知识手册f. 《剩余电流动作保护器使用与维护指南》6. 合闸前的准备工作g. 在进行电路合闸操作之前，必须进行严格的准备工作，确保电路和剩余电流动作保护器处于可靠的工作状态。

以下是合闸前的准备工作步骤：viii. 检查电气设备：对电路中的各个电气设备进行仔细检查，包括开关、插座、照明设备等。

确保它们没有损坏、老化或漏电现象，避免合闸后引发故障或意外。

剩余电流动作保护器剩余电流动作保护器简介及工作原理剩余电流动作保护器，简称RCD（Residual Current Device），是一种用于保护电路和人身安全的电器装置。

它的主要作用是检测电路中的漏电流，并在发生漏电流超过设定的阈值时迅速切断电路，以避免漏电引发电击事故。

本文将从剩余电流动作保护器的原理、工作特点以及使用要点等方面，对其进行详细介绍。

一、剩余电流动作保护器的原理剩余电流动作保护器的基本原理是基于漏电保护器的工作机制而设计的。

当电器设备出现漏电时，电流就会从电源的相位线流入地线，形成漏电回路。

剩余电流动作保护器通过检测回路中的电流差异来判断是否存在漏电，并根据预设的阈值进行断电保护。

剩余电流动作保护器由漏电检测单元、动作控制单元和工作指示部分组成。

其中，漏电检测单元主要包括差动变压器和检测开关。

差动变压器的一次侧接入电源线路的相位线和零线，二次侧接入负载。

当电流平衡时，差动变压器的输出电流为零；而当发生漏电时，由于漏电回路存在电流差异，导致差动变压器输出电流不为零。

检测开关会将差动变压器输出的漏电电流与预设的阈值进行比较，一旦超过阈值，就会触发剩余电流动作保护器的动作控制单元，切断电路。

二、剩余电流动作保护器的工作特点1. 快速动作：剩余电流动作保护器的动作时间通常在几毫秒到几十毫秒之间，可以迅速切断电路，减轻事故后果。

2. 高精度检测：剩余电流动作保护器可以准确地检测微弱的漏电电流，可以有效防止潜在的漏电风险。

3. 自动重合闸：当漏电消失后，剩余电流动作保护器可以自动进行重合闸，恢复电路正常供电。

4. 可靠性高：剩余电流动作保护器采用先进的电子技术和可靠的元器件，具有较高的稳定性和可靠性。

三、剩余电流动作保护器的使用要点1. 适用范围：剩余电流动作保护器适用于交流50Hz/60Hz、额定电压230V/400V及以下电路中，可用于保护人身和防止火灾。

2. 安装位置：剩余电流动作保护器应安装在电源侧的主断路器或分断器之后，以提供全面的电路漏电保护。

剩余电流动作保护器使用指南引言：剩余电流动作保护器（Residual Current Device，简称RCD）是一种用于保护电气设备和人身安全的重要电气设备。

它能够检测并断开电路中的剩余电流，防止电击事故的发生。

本文将介绍剩余电流动作保护器的基本原理、工作方式和正确使用方法。

一、剩余电流动作保护器的基本原理剩余电流动作保护器的工作原理是基于基准电流与进入保护器的电流之差来实现的。

当电流进入到保护器时，保护器会与进入电流进行比较，如果两者之差超过了设定的动作值（通常为30mA），则保护器会迅速切断电路，以保护用户的安全。

二、剩余电流动作保护器的工作方式1. 安装位置剩余电流动作保护器应该安装在电气系统的起始位置，通常是主断路器的下方，以便保护整个电路。

如果需要保护某个特定的分支电路，可以将保护器直接插入该分支电路的插座中。

2. 动作时间和动作灵敏度剩余电流动作保护器的动作时间是指保护器在检测到剩余电流时，切断电路的时间。

一般来说，动作时间应该在0.1秒以内，以确保及时切断电路，减少事故发生的可能性。

动作灵敏度是指保护器能够检测到的最小剩余电流值，通常为30mA。

3. 定期检测为了确保剩余电流动作保护器的正常工作，用户应定期进行测试。

测试时可以使用保护器上的测试按钮，触发保护器的动作，以验证其是否正常工作。

一般建议每个月进行一次测试。

三、剩余电流动作保护器的正确使用方法1. 购买合格的产品在购买剩余电流动作保护器时，用户应选择符合国家标准的产品，并检查产品上是否有合格证明标志。

购买时应注意产品的额定电流和动作灵敏度是否符合自身的需求。

2. 正确安装剩余电流动作保护器的安装应由专业电工进行，确保安装正确并符合相关安全标准。

在安装过程中，应断开电源，避免触电风险。

安装后应对保护器进行测试，确保其正常工作。

3. 定期检测如前所述，用户应定期检测剩余电流动作保护器的工作状态。

除了使用测试按钮进行测试，还可以借助专业的测试设备进行更详细的检测，以确保保护器在发生故障时能及时切断电路。

剩余电流动作保护器的工作原理1. 引言：小家电中的大英雄嘿，朋友们，今天我们来聊聊一个在家里默默无闻却至关重要的小家伙——剩余电流动作保护器，听起来是不是有点复杂？别担心，咱们把这玩意儿讲得轻松点。

想象一下，你家的电器就像一群小朋友在玩耍，而剩余电流保护器就是那位时刻在旁边盯着的老师，随时准备制止一切危险的事情。

你不知道它有多重要，但一旦出事，它就是你最想要的那个“救星”！2. 工作原理：潜伏在电路中的守护者2.1 基本原理那么，剩余电流保护器到底是怎么工作的呢？说白了，它的主要任务就是监测电流的流动。

正常情况下，电流会从电源流入电器，再返回电源，形成一个闭合的循环。

就像一条永不停息的河流。

不过，如果某个地方出现了漏电，电流就会“跑偏”，有点儿像小孩子不听话，偏离了老师的视线。

这时候，保护器就像个电子神探，瞬间感应到电流的不正常变化。

一旦发现不对劲，它立刻就会跳闸，断开电源，防止进一步的危险，简直是个“急先锋”！它的工作速度之快，简直让人拍手称赞，毕竟在电流的世界里，时间就是生命嘛。

2.2 感应机制咱们再深入点，剩余电流保护器内部有个“小东西”，叫做“电流互感器”。

它能实时监测进出电流的差异。

当你用电器的时候，进出的电流应该是相等的，但如果有漏电，比如电器老化或者潮湿，进出的电流就会出现差距。

就像一群小朋友跑出去玩，结果只有一半回来了，这可不得了啊！这时，电流互感器就会“报警”，然后保护器迅速切断电源，防止电流继续漏出，保障人们的安全。

你说，这样的小玩意儿，值不值得咱们好好珍惜呢？3. 实际应用：生活中的保护神3.1 家庭安全在咱们日常生活中，剩余电流保护器可真是“居家必备”。

无论是在洗衣机、热水器，还是空调、冰箱上，只要是有电的地方，都会用到它。

尤其在潮湿的环境里，像洗手间、厨房等地，漏电的风险更大，保护器的存在就像是给家里装了一道无形的安全门。

想象一下，洗澡的时候，如果没有这个保护器，一不小心就会出事，那真是“提心吊胆”。

剩余电流动作保护器(RCD) Residual current devices (RCD)1简述原理RCD的主要特性示于下面的图表F67。

其铁芯包绕了一电气回路的全部载流导体，在磁芯内产生的磁通在一瞬间都与这些导体电流的算术和有关;在一方向流过的电流假设为正(I1)，则在相反方向流过的电流就为负(I2)。

在无故障的正常回路中I1+ I2=0，在磁芯内没有磁通，线圈内的电动势为零。

接地故障电流I d穿过磁芯流向故障点，但却经大地或经TN系统的保护线返回电源。

穿过磁芯的诸导体的电流因此不再平衡，电流差在磁芯内产生了磁通。

此电流被称作“剩余”电流，这一原理也被认作，“剩余电流”原理。

在磁芯内产生的变磁通在绕组内感应出一电动势，这样就有电流I3流过使脱扣器动作的线圈。

如果剩余电流大于能使脱扣器动作的电流值，不论是直接动作的还是经电子，继电器动作的，断路器就要跳闸。

图表F67：RCD的动作原理。

对地泄漏电流就象瞬态过电压一样，并不因为有故障才出现，它们都可引起RCD误动。

目前已开发一些技术来解决这类误动问题。

稳定的对地泄漏电流每一低压电气装置都有其稳定的对地电流，它因下列原因而产生:*三相回路中带电导体对地固有的电容不平衡(1);*单相回路带电导体对地的电容。

电气装置越大，该等电容和泄漏电流也越大。

电子设备(例如自动化、信息化和计算机化等系统的电子设备)内的滤波用电容器常使对地泄漏电容显著增大，当无更精确的数据时，23OV、50 HZ电气装置的稳定对地泄漏电流可用下列值来估算:*单相或三相回路:1.5 mA/100m ;*加热地板:1 mA/KW;*传真机:1 mA ;(1)在三相系统内，如果三根相线对地电容相等，其对地电容泄漏电流将为零，在实际电气装置中这一情况是不可能出现的。

*信息技术工作站:2 mA;*信息技术终端设备:2 mA;*打印机:1 mA ;*照相复制机:1.5 mA。

符合IEC和许多国家标准的额定动作电流为I n的RCD能在0.5 I n~ I n范围内动作，因此在RCD后的回路泄漏电流必须不大于0.5 I n。

剩余电流动作保护器原理剩余电流动作保护器是电气保护设备中的一种，主要用于对电路中的漏电情况进行保护和控制。

其工作原理是依靠测量电路的总电流和零线电流之间的差值来判断是否存在漏电情况，并通过开关断路器来切断电路以保护人身安全和设备运行。

1. 剩余电流及漏电的概念剩余电流是指电路中通过负荷和绕组的总电流与零线电流之间的差值，通常用I△表示，其值等于总电流值与零线电流值之差。

在理想的电路中，总电流等于零线电流，I△为零。

但是在实际应用中，由于电路中存在的漏电现象，总电流与零线电流不一致，造成了剩余电流的产生。

漏电是指电路中由于绝缘损坏或其他原因导致电流泄漏到地面或其他接地容器中的现象。

漏电会导致电路的不稳定和设备的损坏，并对人身安全造成威胁。

我们需要通过剩余电流动作保护器来对电路中的漏电进行保护和控制。

2. 剩余电流动作保护器的工作原理剩余电流动作保护器主要由电流互感器、比例放大器、比较器和继电器等组成。

其工作过程如下：（1）电路连接：将剩余电流动作保护器与电路连接，其中电流互感器连接到电路的总电流端，另一端连接到剩余电流动作保护器的输入端；剩余电流动作保护器的输出端连接到断路器的触发线路。

（2）电流测量和放大：电流互感器将总电流和零线电流的变化转换为剩余电流信号，然后通过比例放大器进行放大，输出到比较器中。

（3）电流比较：比较器将放大后的信号与设定值进行比较，如果检测到剩余电流值超出设定值，则触发继电器，将信号传递给断路器。

（4）断路器动作：断路器在接收到信号后立即切断电路，保护人身安全和设备运行。

3. 剩余电流动作保护器的分类剩余电流动作保护器根据其应用的场合和特点可以分为不同的类型。

常见的剩余电流动作保护器包括以下几类：（1）依据应用场合：主要有家用型、工业型和船用型等不同应用场合的剩余电流动作保护器。

（2）依据材质：可以分为铝壳和塑料壳两种材质的剩余电流动作保护器。

（3）依据额定电流：依据额定电流的不同，可分为32A、63A、125A和250A等不同额定电流的剩余电流动作保护器。

剩余电流动作保护器(RCD)详解
剩余电流动作保护装置是具有漏电保护功能的开关设备，IEC标准定名为剩余电流动作保护装置，缩写为RCD,我国标准将其明确为当电气线路和电气设备发生单相接地故障时，利用这个剩余电流来动作切断故障线路和电气设备电源的保护装置。

额定剩余动作
电流调挡旋钮
Adjusting knob of r ate d
residual op e r ating c u t t rnl
延时时间调节旋钮
Dela y a d j ust i n g knob
濡电试骏按钮
Creepage 1es1 bullon
我国从1995年开始在农村推广简易型剩余电流动作保护装置，［漏电保护器］随后逐步推广电流型，脉冲型等漏电保护器，目前剩余电流保护器的种类繁多，可按下列方式分类：
(1)按检测元件的检测原理分为：电压型，电流型，脉冲型，电流智能型，鉴相鉴幅型。

(2)按中间元件类型分为：电磁式，电子式。

此外，采用保护器后，人们对其它触电防护措施的重要性认识淡薄了，错误地将保护器作为唯一的安全措施，放松了其它安全措施的实施，如连接保护线或接地线、采用绝缘防护物等。

因此，在宣传推广安装保护器的同时还要贯彻有关规程要求，做好安全管理，正确发挥保护器的
安全防护作用。

一个于货涡涡的电气尊习号/。

剩余电流动作保护器选用原则有哪些剩余电流动作保护器(RCD)俗称漏电保护器，主要用来对危险并可能致命的电击提供保护，也能对过电流保护电器不能动作而长期持续的接地故障电流产生的火灾危险提供保护。

电击保护有两种基本的状况：故障保护(间接接触防护)和基本保护(直接接触防护)，剩余电流动作保护器主要功能是提供故障保护。

在交流系统内装设额定剩余电流不大于30mA的RCD，用作基本保护失效和(或)故障保护失效，或用电不慎时的附加保护措施。

剩余电流动作保护器形式的选择要求：(1)对电源电压偏差较大的电气设备应选用电磁式剩余电流动作保护器。

(2)在高温或特低温环境中的电气设备应选用电磁式剩余电流动作保护器。

(3)雷电活动频繁地区的电气设备应选用带短延时的剩余电流动作保护器。

(4)安裝在易燃、易爆、潮湿或有腐蚀性气体等恶劣环境中的电气设备，应选用特殊防护条件的剩余电流动作保护器。

(5)连接室外架空线路的电气设备应选用带短延时的剩余电流动作保护器(6)用于交流和直流脉动故障电流的剩余电流保护装置应选用A型剩余电流动作保护器，如微型计算机、收款机、医疗设备等。

(7)用于交流、直流脉动和平滑直流故障电流的剩余电流动作保护器，应选用B型剩余电流动作保护器，如UPS装置、X射线设备、CT设备等。

剩余电流动作保护器动作参数的选择：首先是正确选择剩余电流动作保护器的漏电动作电流，在浴室、游泳池、隧道等触电危险性很大的场所，应选用高灵敏度、快速型剩余电流动作保护器（动作电流不宜超过10mA）。

如果安装场所发生人触电事故时，能得到其他人的帮助及时脱离电源，则剩余电流动作保护器的动作电流可以大于摆脱电流：如快速型保护装置的动作电流可按心室颤动电流电流选取，如果是前领保护，即分保护前面的总保护，动作电流可超过心室颤动电流，如果作业场所得不到其他人的帮助及时脱离电源，则剩余电流动作保护器动作电流不应超过摆脱电流，在触电后可能导致产重二次事故的场合，应选用动作电流6mA的快速型剩余电流动作保护器。

剩余电流动作保护器的正确应用剩余电流动作保护器是一种用于保护电路和设备的电器，广泛应用于工业、医疗、住宅等领域。

本文将介绍剩余电流动作保护器的工作原理、应用场景以及正确使用方法。

工作原理剩余电流动作保护器是一种能够监测电路中剩余电流大小的电器，在发现电路中剩余电流超出预设阈值时，能够快速切断电路，保护设备和人员的安全。

其具体工作原理是：1.电路中的电流通过保护器内部的电流变压器分流成两路流动，即进入额定电流回路和剩余电流回路。

2.剩余电流回路中的电流经过电流互感器和灵敏元件后，产生检测信号，将信号输入比较器，与额定电流回路中的信号进行比较。

3.当剩余电流回路中的电流与额定电流回路中的电流之差大小超过设定值时，比较器输出保护信号，通过电器转换装置切断电路，实现电路保护。

应用场景剩余电流动作保护器主要用于以下场景：1.电气设备保护：在工业生产中，如果电器设备出现漏电状况，会导致设备故障和人身安全受到威胁，因此，剩余电流动作保护器被广泛地应用于电器设备的保护中。

2.生活安全保护：在住宅和公共场合使用电器时，如空调、电视、电脑等，如果出现漏电现象，会对安全造成威胁，剩余电流动作保护器则能及时发现漏电情况，切断电源保护人身安全。

3.医疗设备保护：在医疗过程中，电气设备起着极为重要的作用，如果这些设备出现故障，很容易对患者造成影响，使用剩余电流动作保护器能很好地保护医疗设备的正常使用。

正确使用方法正确使用剩余电流动作保护器，能够增强电气设备的安全性，以下是使用剩余电流动作保护器的方法：1.判断保护器的额定电流和额定漏电动作电流是否符合实际需求。

2.在安装保护器时，应先切断电源，同时确保电缆的线缆固定，线路相互连接可靠。

3.根据保护器的使用需求设置合理的漏电动作值，一般应该设置在额定电流的10% ~ 20%左右，但不能超过保护器的额定漏电动作电流限制。

4.使用保护器时，应定期进行测试，检查保护器的运行情况是否正常，同时也要检查保护器连接电线是否牢固可靠。

剩余电流动作保护器工作原理
剩余电流动作保护器是一种用于检测和保护电路中的人身安全的电气装置。

它的工作原理基于电流平衡的概念。

在正常情况下，电路中的电流会在各个支路中平衡分配。

然而，当电路出现故障导致电流偏离到其他路径上时，剩余电流动作保护器就会发挥作用。

剩余电流动作保护器内部包含一个差动电流变压器和一个触发器。

差动电流变压器会将电路中的总电流分成两个部分，一部分流向负载，另一部分则流回电源。

这两部分电流在理想情况下应该相等。

如果存在任何故障，例如人体接触带电部分或线路出现漏电，电流就会从电源流入人体或泄漏到地。

这将导致负载和电源之间的电流不再平衡。

触发器是剩余电流动作保护器的核心部分，它会监测通过差动电流变压器的两个电流，并比较它们的大小。

如果存在电流不平衡，触发器就会产生一个信号，触发断路器将电路切断，以避免人身伤害或电路故障。

剩余电流动作保护器的灵敏度可以通过调节触发器的设定值来控制。

一般来说，设定值越小，保护器对电路中的微弱故障响应越敏感。

总之，剩余电流动作保护器的工作原理是通过监测电路中的电
流平衡情况，当检测到电流不平衡时触发断路器，以保护人身安全和电路正常运行。
