图像质量评价标准图像质量评价标准文件编号 : 秘密等级：发出部门 : 颁发日期 : 版本号 : 发送至：抄送：总页数：附件：主题词：图像质量评价编制 :审核 :批准 :文件分发清单分发部门/人数量签收人签收日期分发部门/人数量签收人签收日期文件更改历史更改日期版本号更改原因图像质量评价标准目录1.目的及适用范围 (3)2.规范性参考文件 (3)3.术语与定义： (3)3.1 主观评价 (3)3.2 测试图像 (3)4.一般要求 (3)4.1测试样品 (3)4.2测试环境 (3)4.3 图片的选择 (4)4.4测试项目 (4)4.4.1静态图片测试项目： (4)4.4.2 动态视频测试项目： (4)4.5 评价方法及等级等级 (5)4.5.1评价方法描述 (5)4.5.2 数据处理 (6)5.测试项目及评价方法 (6)5.1 完整性及几何失真测试图 (6)5.2 清晰度测试 (7)5.3 图像层次、灰阶测试 (9)5.4 色彩饱和度测试 (10)5.6 抖动及噪点测试 (14)5.7图像暗场特性 (17)5.8图像亮场特性 (18)5.9 图像完整性及失真测试 (19)5.10 RGB重合性测试 (19)5.11 移动字幕处理能力测试 (20)5.11视频显示流畅性测试： (21)5.12运动图像帧速度测试 (21)5.13运动图像同步性测试 (21)5.14运动图像更新程度测试 (21)6.附件：评价项目及表格 (22)第2页共22页1.目的及适用范围标准规定了公司显示产品图像质量测试的静态图片及动态视频。
标准的目的是给出图像质量的评价、判断标准及方法。
标准适用于公司所有显示产品（DLP、LCD、IDB等）的设计、生产、调试评价的依据。
2.规范性参考文件GB/T 9379-1988 电视广播接收机主观试验评价方法GY/T 228 -2007 标准清晰度数字电视主观评价3.术语与定义：3.1 主观评价 subjective assessment直接利用观察者对被测系统质量的主观反应来确定被测系统性能的一种方法3.2 测试图像 test materials用于公司显示产品图像质量评价的、在图像内容上有特定要求的静止图像或动态视频。
图像质量主观评价
1、观看条件、数字电视图像质量的主观评价在下表中给出的观看条
件下进行
序号条件SDTV参数值
1 观看距离4-6倍图像高度
2 显示屏幕的峰值亮度70cd/m2
3 束流截止时，屏幕亮度与峰值亮度比值≦0.02
4 暗室中，黑电平亮度与峰值亮度比值约0.01
5 显示器北京亮度与峰值亮度比值约0.15
6 室内环境光照明宜低
7 背景光和照明光光源的色温D65
8 背景光部分对观看元的张角高≧43°宽≧57°
9 观察员的座位布局水平方向在中垂线±30°内
10 显示图像（对角线）尺寸≧50cm
2、测试素材，包含一定数目的精致图像和含运动物体的力偶系列：包含对各种评价因素，如精致空间分辨率、动态空间分辨率、亮度再现、彩色再现和运动再现等具有比较敏感特点的内容。
测试项目观看收听结果
画面播放是否有马赛克现象
同频点节目切换是否有马赛克现象
不同频点之间节目切换
误码造成的亮带或暗带
彩色溢出
画面冻结
残像
运动拖尾
闪烁
色纯
清晰度
图像层次感
运动图像的重现性
唇音同步
字幕效果
总图像质量
总伴音质量
3、评分标度，使用五级损伤评分标度，评分等级和相应的损伤术语如下图所示：
评分等级损伤术语
5 不察觉，无损伤存在
4 可察觉，有少许损伤
3 较低的图像质量，有重复的损伤
2 非常低的图像质量，服务有重复的中断
1 不断丢失服务，无法观看画面。
一套测试图像。
本文将以制作4K 超高清电视主观评价用测试图像为例，总结归纳各类电视主观评价用测试图像制作的基本流程和方法。
一 任务分析和需求提炼 要制作专业的测试图像，不能接到任务后马上组织个摄制组，去个山清水秀的地方，拍一堆优美的风景片回来。
如果既不事先做分析和设计，拍摄时又漫无目的，结果很难从中选出符合图像质量主观评测需求的素材。
所以，当我们接到任务后，第一件事当然是要对任务进行分析分解，为后续工作举纲张目。
1. 任务分析电视系统经历了模拟、数字、高清、直到现在的4K 甚至8K 超高清等不同制式格式，它们都有各自不同的图像特点，这决定了其质量评价标准也各有不同，因此用于主观评价的测试图像也各自不同。
以4K 超高清电视为例，与过去各种制式电视相比，它具有高分辨率、高动态、宽色域等技术特点，因此在设计测试图像时除了要考虑往常的质量要素外，应重点设计一些更具细节信息、层次丰富、亮度范围大、色彩丰富且饱和度高的画面，以便测试系统的带宽性能、动态范围和色彩还原性能等。
从图像主观评测的内容维度分析，通常需要观测图像的清晰度、亮部细节、暗部细节、色彩还原性能、色彩层次、人物肤色、运动性能等等。
从节目的不同场景维度分析，需考虑室内灯光环境、室外阳光环境、夜景环境等等。
从不同技术环节对图像质量的影响维度分析，需设计一些便于考察系统编解码效果的图像、考察系统抠像能力的图像等等。
电视系统是靠一系列标准和规范统一每一个环节的参数和指标，来保障图像传递保真性的。
这些参数和指标绝大多数都可以通过标准仪器进行客观测量。
但是由于科学技术的局限和产品性能的差异，以及在设备或系统设计时，对一些相互擎肘的指标参数选择的主观差异等等，都会造成客观测量虽然符合标准，但实际图像再现效果却差别很大的结果。
为了克服客观测量的这种局限性，终极手段就是主观评价。
以人眼的观看感受为依据，对系统进行评价。
这是最根本，也是最现实反映系统质量和保真度的手段。
GY/GYJ-广播电影电视行业标准目录1GY/T 220.10-2008 移动多媒体广播第10部分:安全广播GY/T 220.5-2008 移动多媒体广播第5部分：数据广播GY/T 220.6-2008 移动多媒体广播第6部分:条件接收GY/T 220.7-2008 移动多媒体广播第7部分:接收解码终端技术要求GY/T 220.8-2008 移动多媒体广播第8部分:复用器技术要求和测量方法GY/T 220.9-2008 移动多媒体广播第9部分:卫星分发信道帧格式、信道编码和调制GY/T 229.1-2008 地面数字电视广播单频网适配器技术要求和测量方法GY/T 229.2-2008 地面数字电视广播激励器技术要求和测量方法GY/T 229.3-2008 地面数字电视传输流复用和接口技术规范GY/T 229.4-2008 地面数字电视广播发射机技术要求和测量方法GY/T 230-2008 数字电视广播业务信息规范GY/T 231-2008 数字电视广播电子节目指南规范GY/T 232-2008 卫星直播系统一体化下变频器技术要求和测量方法GY/Z 233-2008 移动多媒体广播室内覆盖系统实施指南GY/Z 234-2008 移动多媒体广播复用实施指南GY/T 235-2008 移动多媒体广播室内覆盖系统无源器件技术要求和测量方法GY/T 236-2008 地面数字电视广播传输系统实施指南GY/T 237-2008 VHF/UHF地面数字电视广播频率规划准则GY/T 238.1-2008 地面数字电视广播信号覆盖客观评价和测量方法第1部分：单点发射室外固定接受GY 5055-2008 扩声、会议系统安装工程施工及验收规范GY 5060-2008 广播电影电视建筑抗震设防分类标准GY 5078-2008 有线电视分配网络工程安全技术规范(附条文说明)GY 5079-2008 广播电视传输电缆、光缆损坏损失计算标准GY 5212-2008 广播电视传输网络系统安装工程预算定额(附《施工机械、仪器台班费用定额及材料预算单价(第一期)》)TSG Y6001-2008 大型游乐设施安全管理人员和作业人员考核大纲GY/T 202.2-2007 广播电视音像资料编目规范第2部分:广播资料GY/T 220.3-2007 移动多媒体广播第3部分:电子业务指南GY/T 220.4-2007 移动多媒体广播第4部分:紧急广播GY/T 223-2007 标准清晰度数字电视节目录像带录制规范GY/T 224-2007 数字视频、数字音频电缆技术要求和测量方法GY/T 225-2007 中、短波调幅广播发射机技术要求和测量方法GY/T 226-2007 数字电视复用器技术要求和测量方法GY/T 227-2007 数字音频信号在2048kbps线路中的传输格式GY/T 228-2007 标准清晰度数字电视主观评价用测试图像GY/T 39-2007 电影发行拷贝技术质量规范GY 5022-2007 广播电视播音(演播)室混响时间测量规范GY/T 5061-2007 广播电影电视工程技术用房一般照明设计规范GY 5077-2007 广播电视微波通信铁塔及桅杆质量验收规范GY/T 213-2006 声音素材交换-Hi8格式的技术规范GY/T 214-2006 30MHz～3000MHz地面数字音频广播系统技术规范GY/T 215-2006 35mm电影后期制作用片头片尾的技术规范GY/T 216-2006 数字电视用户管理系统功能要求和接口规范GY/T 217-2006 有线电视系统用射频同轴连接器技术要求和测量方法GY/T 218-2006 SDH传输网网络管理接口规范--NMS-EMSQ3接口管理信息模型GY/T 219-2006 广播报时信号嵌入时间码规范GY/T 220.1-2006 移动多媒体广播第1部分:广播信道帧结构、信道编码和调制GY/T 220.2-2006 移动多媒体广播第2部分:复用GY/T 221-2006 有线数字电视系统技术要求和测量方法GY/T 222-2006 数字电视转播车技术要求和测量方法GY 5045-2006 电视演播室灯光系统设计规范(附条文说明)GY 5057-2006 中短波广播天线馈线系统安装工程施工及验收规范(附条文说明)GY 5076-2006 有线广播电视光缆干线网传输设备安装验收规范(附条文说明) GY/T 205-2005 广播实况转播节目传输通路技术规范GY/T 206-2005 采用多音信号对调频广播进行测量的方法GY/T 208-2005 广播电视高塔供电、防雷、给排水、通风和消防系统运行维护规程GY/T 209-2005 基于时分复用数字信道的宽带会议电视技术规范GY/T 210-2005 中、短波调幅广播质量开路监测技术规程GY/T 211-2005 广播影视网络专有IP地址规划GY/T 212-2005 标准清晰度数字电视编码器、解码器技术要求和测量方法GY 5013-2005 广播电视工程测量规范GY 5056-2005 中波广播发射台工艺设备安装规范(附条文说明)GY 5072-2005 地面无线广播遥控监测站建设标准及技术要求(附条文说明) GY 5073-2005 有线电视网络工程施工及验收规范GY 5074-2005 有线广播电视网络管理中心建设标准(附条文说明)GY 5075-2005 城市有线广播电视网络设计规范(附条文说明)GY/Z 199-2004 广播电视节目资料分类法GY/T 200.1-2004 HFC网络数据传输系统技术规范第1部分:总体要求GY/T 200.2-2004 HFC网络数据传输系统技术规范第2部分:射频接口及协议GY/T 201-2004 数字电视系统中的数据广播规范GY/T 202.1-2004 广播电视音像资料编目规范第1部分:电视资料 GY/T 204-2004 有线电视用户服务规范GY 5001-2004 钢塔桅结构设计规范(附条文说明)GY 5071-2004 钢塔桅结构防腐蚀设计标准。
１ 引言
数字电视系统和设备的性能主要是通过客观测试和主观评价来衡量的。
其中主观评价是评价图像质量的可靠手段，而测试图像是进行主观评价的基础，测试图像的内容和质量对评价结果的有效性具有至关重要的影响。
对数字电视系统和设备而言，眼图等客观指标并不能完全反映图像质量的好坏，还需要对图像进行主观评价，然而国内一直未能拥有一套自己的测试图像。
国外的主观评价用测试图像，由于画面内容、节目种类、色彩喜好及发行格式等与我国情况均有所不同，并有版权等限制。
根据国家广播电影电视总局科技司下达的任务，由中央电视台、国家广播电影电视总局广播电视规划院、总局数字电视标准工作组共同研究制定了《标准清晰度数字电视主观评价用测试图像》。
制定这个标准的目的就是要建立能满足主观评价要求的测试图像库。
２ 制作测试图像的基本准则
（１） 在图像质量评价中，尽可能无缺损的源图像是获得稳定评价结果的关键。
因此，对所测电视系统而言，标准测试图像应具有最佳的图像质量（除某些特殊测试需加噪波外）。

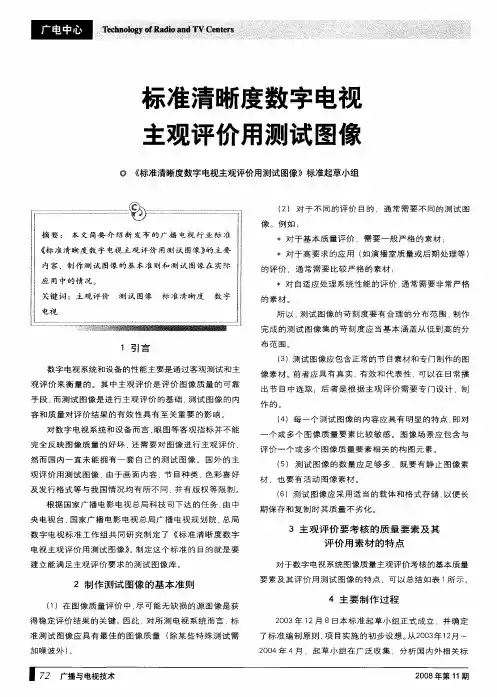

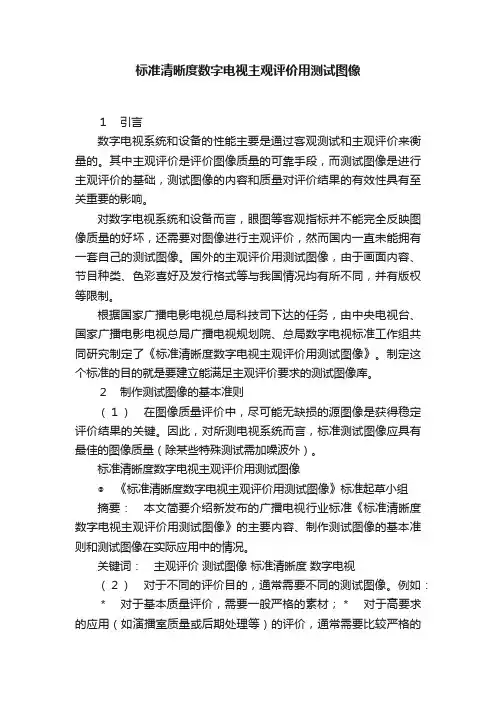

标准清晰度数字电视主观评价用测试图像
◎ 《标准清晰度数字电视主观评价用测试图像》标准起草小组
摘要： 本文简要介绍新发布的广播电视行业标准《标准清晰度数字电视主观评价用测试图像》的主要内容、制作测试图像的基本准则和测试图像在实际应用中的情况。
关键词： 主观评价 测试图像 标准清晰度 数字电视
（２） 对于不同的评价目的，通常需要不同的测试图像。
例如：
＊ 对于基本质量评价，需要一般严格的素材；＊ 对于高要求的应用（如演播室质量或后期处理等）的评价，通常需要比较严格的素材；
＊ 对自适应处理系统性能的评价，通常需要非常严格的素材。
所以，测试图像的苛刻度要有合理的分布范围，制作完成的测试图像集的苛刻度应当基本涵盖从低到高的分
布范围。
（３） 测试图像应包含正常的节目素材和专门制作的图像素材。
前者应具有真实、有效和代表性，可以在日常播出节目中选取；后者是根据主观评价需要专门设计、制作的。
（４） 每一个测试图像的内容应具有明显的特点，即对一个或多个图像质量要素比较敏感。
图像场景应包含与评价一个或多个图像质量要素相关的构图元素。
（５） 测试图像的数量应足够多，既要有静止图像素材，也要有活动图像素材。
（６） 测试图像应采用适当的载体和格式存储，以便长期保存和复制时其质量不劣化。
３ 主观评价要考核的质量要素及其
评价用素材的特点
对于数字电视系统图像质量主观评价考核的基本质量要素及其评价用测试图像的特点，可以总结如表１所示。
４ 主要制作过程
２００３年１２月８日本标准起草小组正式成立，并确定了标准编制原则、项目实施的初步设想。
从２００３年１２月～２００４年４月，起草小组在广泛收集、分析国内外相关标
准和技术资料的基础上，确定了制作标准测试图像的基
本准则、主观评价考核的主要质量要素及其所包含的测
试图像内容、标准测试图像的数量及每个测试图像的基
本结构等，并根据实际情况确定了拍摄测试图像的基本
原则和拍摄手段。
２００４年４月～２００５年１２月，起草小组先后拍摄了测
试图像室外部分、中央电视台春节戏曲、歌舞、综合晚会
和演播室图像。
并对大量的拍摄图像进行了实验研究、主
观评价粗选，又经过多次精选和实际试用后，最终保留了
标准中的测试图像。
对于没有满足制作标准测试图像基
本准则的场景，总结了初次拍摄的经验教训，并进行了场
景的重新拍摄和测试图像的选取。
从２００４年３月开始的两年多时间里，起草小组还对
中央电视台现有的图像素材进行了大量的、细致的筛选
工作。
２００６年４～１１月，起草小组完成了字幕的制作，特
技画面、动画、体现亮度层次及临场感的测试图像的筛选
工作。
同期完成了本标准的讨论稿和项目技术报告。
本标准历时三年，共召开会议４５次，组织外景拍摄
８次，室内拍摄６次，拍摄场景６８个，摄制完成素材２２２０
分钟，挑选已有图像素材３９４０分钟，共精选确定测试图
像１１４４秒，应用于１１种设备，最终形成本标准的测试图
像。
５ 标准中的测试图像简介
标准中共包含静止测试图像５条、演播室１３条、外
景图像素材１３条，后期合成制作素材９条，现有日常节表１ 主观评价要考核的质量要素及其评价用素材的特点
表２ 测试图像特性和考察属性
目素材６条，计算机生成图像素材１条，共计测试图像４７条。
各自的特性和考察属性见表２。
６ 测试图像在实际使用中的情况
使用测试图像对８个品牌的非编工作站的部分功能、图像处理性能和图像质量进行主观评价比较。
（１） 评价用测试图像＊ 独轮车表演＊ 天气预报＊ 景物色键１＊ 景物色键２＊ 景物色键３（２） 评价内容简述
采用这些测试图像对不同非编系统的功能项进行了比较测试。
测试的项目包括：
＊ ＤＶＥ画中画图像质量＊ 白平衡图像质量＊ ０．５倍变速图像质量＊ 色键图像质量
（３） 评价结果如表３所示。
（４） 测试结果表明，所用的测试图像可以对被测系统的性能进行较直观的区分，并且本标准的测试图像在评估以上项目时具有有效性。
７ 小结
依据制作测试图像的基本准则和主观评价考核的质量要素，项目组完成了４７条测试图像（包含了静止图像素
材５条，活动图像素材４２条）。
图像内容包括演播室节目、自然景色、快速运动的体育节目、特技图像、计算机合成图像、晚会节目等，基本上涵盖了常见的电视节目类型。
项目组对测试图像的统计特性进行了计算，该计算结果对于测试图像的选取具有十分重要的指导意义，结果表明测试图像的苛刻度分布范围较广，可以满足不同使用需求。
结合在多种不同系统和设备上的实际使用情况，本标准的测试图像能够满足对标准清晰度数字电视系统及设备的图像质量主观评价的使用要求。
随着高清晰度数字电视进程的推进，对于高清晰度数字电视测试图像的需求越来越迫切。
目前，项目组正在着手进行高清晰度数字电视测试图像项目的制作过程中，起草小组将根据制作标清晰度数字电视测试图像场景安排、拍摄方法、图像分析和选取的经验，制作符合高清晰度数字电视测试使用的图像。
表３ 评价结果
