防爆电气设备分类及其选型

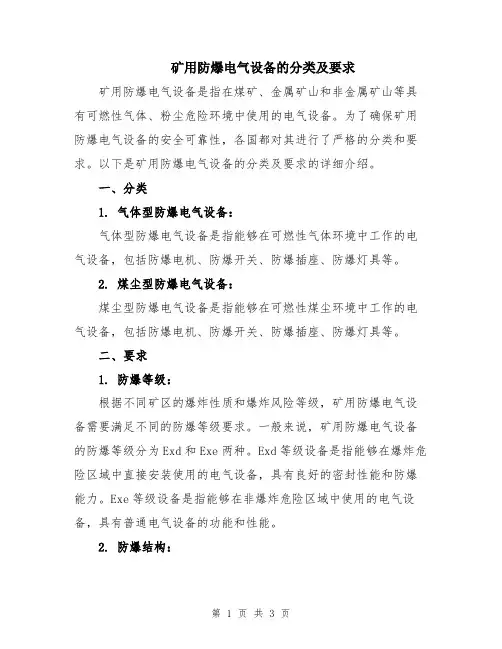

矿用防爆电气设备的分类及要求矿用防爆电气设备是指在煤矿、金属矿山和非金属矿山等具有可燃性气体、粉尘危险环境中使用的电气设备。

为了确保矿用防爆电气设备的安全可靠性，各国都对其进行了严格的分类和要求。

以下是矿用防爆电气设备的分类及要求的详细介绍。

一、分类1. 气体型防爆电气设备：气体型防爆电气设备是指能够在可燃性气体环境中工作的电气设备，包括防爆电机、防爆开关、防爆插座、防爆灯具等。

2. 煤尘型防爆电气设备：煤尘型防爆电气设备是指能够在可燃性煤尘环境中工作的电气设备，包括防爆电机、防爆开关、防爆插座、防爆灯具等。

二、要求1. 防爆等级：根据不同矿区的爆炸性质和爆炸风险等级，矿用防爆电气设备需要满足不同的防爆等级要求。

一般来说，矿用防爆电气设备的防爆等级分为Exd和Exe两种。

Exd等级设备是指能够在爆炸危险区域中直接安装使用的电气设备，具有良好的密封性能和防爆能力。

Exe等级设备是指能够在非爆炸危险区域中使用的电气设备，具有普通电气设备的功能和性能。

2. 防爆结构：矿用防爆电气设备的防爆结构要求具有良好的防爆性能，能够防止可燃性气体、粉尘进入设备内部并引发爆炸。

常见的防爆结构包括爆破壳体结构、快速消除火花结构、起爆电路结构等。

3. 防爆性能：矿用防爆电气设备需要具备良好的防爆性能，能够在爆炸环境中工作时不产生火花、电弧和热源，以确保设备的安全可靠性。

4. 抗腐蚀性能：由于矿用环境通常存在大量的腐蚀性介质，矿用防爆电气设备需要具备良好的抗腐蚀性能，能够长期稳定地工作。

5. 温升控制：矿用防爆电气设备在工作时会产生一定的热量，需要通过合理的设计和控制，确保设备的温升在安全范围内，并防止设备发生过热引发火灾或爆炸。

6. 抗震性能：矿区通常存在地震、爆炸等自然灾害和事故风险，矿用防爆电气设备需要具备良好的抗震性能，能够在恶劣的工作环境下保持正常工作。

7. 可靠性：矿用防爆电气设备需要具备良好的可靠性，能够在长期、恶劣的工作环境下保持稳定的工作状态，以确保设备的安全可靠性。

防爆电气设备的分类防爆电气设备是按国家标准设计制造的，不会引起周围爆炸性混合物爆炸的电气设备。

在煤炭、石油、化工及其他有混合物爆炸可能的行业中，由于生产环境及爆炸物质不同，所采用的防爆措施也不同。

为了使防爆电气设备的设计、制造标准化，便于检验、使用和维修，国家已制定了完整的防爆电气设备的国家标准。

现行的防爆电气设备的国家标准是GB3836。

GB3836把防爆电气设备分为隔爆型、增安型、本质安全型、正压型、充油型、充砂型、无火花型、浇封型、气密性和特殊型等十种类型。

防爆配电箱（1）隔爆型电气设备：具有隔爆外壳的电气设备称为隔爆型电气设备。

隔爆外壳既能承受内部混合性气体被引爆产生的爆炸压力，又能防止内部爆炸火焰和高温气体窜出隔爆间隙点燃外壳周围的爆炸性混合物。

该型设备的标志为“d”。

（2）增安型电气设备：正常运行下不会产生电弧、火花或可能点燃爆炸性混合物的高温点电气设备，在其结构上采取措施，提高安全程度，以避免在正常或规定的过载条件下出现电弧、火花或可能点燃爆炸性混合物的电气设备，称为增安型电气设备。

该型设备的标志为“e”。

（3）本质安全型电气设备：全部电路均为本质安全电路的电气设备称为本质安全型电气设备。

所谓本质安全电路是指：在规定条件下，在正常工作或规定的故障状态下，产生电火花和热效应均不能点燃爆炸性混合物的电路。

该型设备的标志为“i”（分ia，ib两类）。

（4）正压型电气设备：具有正压外壳的电气设备称为正压型电气设备。

所谓正压外壳是指向外壳内注入保护性气体，保持内部保护性气体的压力高于周围爆炸性环境的压力，以阻止外部爆炸性混合物进入壳内的外壳。

该型设备的标志为“P”。

（5）充油型电气设备：将全部部件或可能产生电火花或过热的部分部件浸在油内，使其不能点燃油面以上或壳外的爆炸性混合物，此类电气设备称为供电性电气设备。

例如，充油的高压隔爆配电装置的油断路器。

该型设备的标志为“O”。

（6）充砂型电气设备：外壳内部充填沙粒材料，使其在规定条件下外壳内产生的电弧、传播的火焰、壳壁或砂粒材料表面的过热温度均不能点燃其周围的爆炸性混合物，此类电气设备称为充砂型电气设备。

（1）在爆炸危险环境应尽量少用携带式设备和移动式设备，应尽量少安装插销座。

（2）为了减小防爆电气设备的使用量，应当考虑把电气设备安装在危险环境之外；即使不得不安装在危险环境内，也应当安装在危险较小的位置。

【2020年管理】某煤矿经鉴定由低瓦斯矿井变更为高瓦斯矿井，该矿设备科拟购置一批防爆电气设备，在征求部门意见时，安全部门提出设备选型要考虑本质安全型防爆结构型式及相应的设备保护等级。

关于防爆结构型式及设备保护等级的选择，正确的是（）。

A．型式选ia，设备保护等级选MaB．型式选d，设备保护等级选MbC．型式选e，设备保护等级选MbD．型式选o，设备保护等级选Ma参考答案：A参考解析：选项A正确，用于煤矿有甲烷的爆炸性环境中的设备保护等级（EPL）分为 Ma、Mb两级。

高瓦斯矿井需选用Ma级，即在气体突出时设备带电的情况下也不可能成为点燃源。

本质安全型分为ia、ib两类，ia适用于高瓦斯矿井。

【2018年技术】防爆电气设备的标志包含型式、等级、类别和组别，应设置在设备外部主体部分明显的地方，且应在设备安装后能清楚看到。

标志“Ex d IBT3 Gb”的正确含义是（）。

A.增安型“d”，防护等级为Gb，用于T3类IB组的爆炸性气体环境的防爆电气设备B.浇封型“d”，防护等级为T3，用于Gb类ⅡB组的爆炸性气体环境的防爆电气设备C.隔爆型“d”，防护等级为Gb，用于IIB类T3组的爆炸性气体环境的防爆电气设备D.本安型“d”，防护等级为IB，用于T3类ⅡB组的爆炸性气体环境的防爆电气设备参考答案：C参考解析：隔爆型设备用字母d标志，增安型设备用字母e标志，本质安全型设备用字母ia和ib标志，正压型设备用字母p标志，充油型设备用字母o标志，充砂型设备用字母q标志，无火花型设备用字母n标志，特殊型设备用字母s 标志，完整的防爆标志依次表明防爆型式、类别、级别和组别。

防爆电气设备的分类
防爆电气设备可以根据其形式和用途进行分类，主要包括以下几类：
1. 防爆电气开关箱：用于配电系统或控制系统的开关箱，以便在爆炸环境中安全操作。

2. 防爆电气接线盒：用于连接电缆和电缆间的连接点，确保信号和电力传输的安全。

3. 防爆电气插座和插头：用于电源和设备的连接，以防止火花或电弧引起爆炸。

4. 防爆电气压力开关：用于监测压力变化并控制电力系统的操作，以防止爆炸危险。

5. 防爆电气灯具和照明设备：用于提供照明，在爆炸危险环境中工作时提供安全可靠的光源。

6. 防爆电气仪表和仪表盘：用于监测和显示各种参数，例如温度、压力、流量等，确保工作环境安全。

7. 防爆电缆和电线：采用特殊的绝缘材料和结构，以防止电弧和火花引起爆炸。

以上是一些常见的防爆电气设备分类，根据实际需求和环境要求，可能还会有其他特殊分类。
