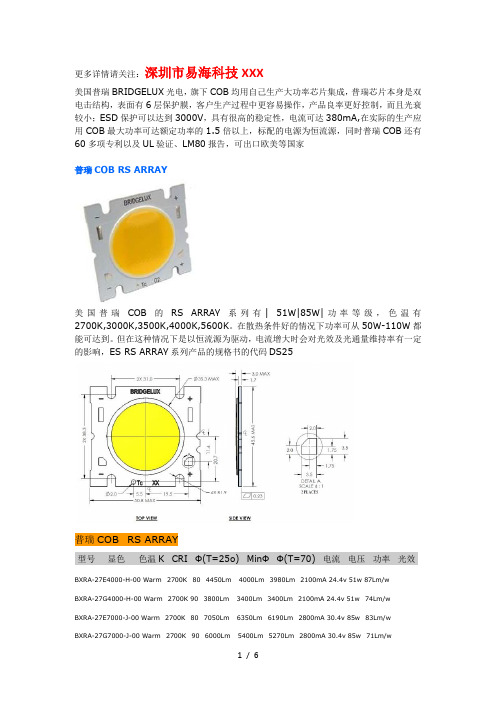

更多详情请关注：深圳市易海科技XXX美国普瑞BRIDGELUX光电，旗下COB均用自己生产大功率芯片集成，普瑞芯片本身是双电击结构，表面有6层保护膜，客户生产过程中更容易操作，产品良率更好控制，而且光衰较小；ESD保护可以达到3000V，具有很高的稳定性，电流可达380mA,在实际的生产应用COB最大功率可达额定功率的1.5倍以上，标配的电源为恒流源，同时普瑞COB还有60多项专利以及UL验证、LM80报告，可出口欧美等国家普瑞COB RS ARRAY美国普瑞COB的RS ARRAY系列有| 51W|85W|功率等级，色温有2700K,3000K,3500K,4000K,5600K。
在散热条件好的情况下功率可从50W-110W都能可达到。
但在这种情况下是以恒流源为驱动，电流增大时会对光效及光通量维持率有一定的影响，ES RS ARRAY系列产品的规格书的代码DS25普瑞COB RS ARRAY型号显色色温K CRI Φ(T=25o)MinΦ Φ(T=70)电流电压功率光效BXRA-27E4000-H-00 Warm 2700K 80 4450Lm 4000Lm 3980Lm 2100mA 24.4v 51w 87Lm/wBXRA-27G4000-H-00 Warm 2700K 90 3800Lm 3400Lm 3400Lm 2100mA 24.4v 51w 74Lm/wBXRA-27E7000-J-00 Warm 2700K 80 7050Lm 6350Lm 6190Lm 2800mA 30.4v 85w 83Lm/wBXRA-27G7000-J-00 Warm 2700K 90 6000Lm 5400Lm 5270Lm 2800mA 30.4v 85w 71Lm/wBXRA-30E4000-H-00 Warm 3000K 80 4725Lm 4250Lm 4230Lm 2100mA 24.4v 51w 92Lm/wBXRA-30G4000-H-00 Warm 3000K 90 4150Lm 3750Lm 3715Lm 2100mA 24.4v 51w 81Lm/wBXRA-30E7000-J-00 Warm 3000K 80 7500Lm 5922Lm 6580Lm 2800mA 30.4v 85w 88Lm/wBXRA-30G7000-J-00 Warm 3000K 90 6600Lm 5950Lm 5790Lm 2800mA 30.4v 85w 78Lm/wBXRA-35E4000-H-00 Warm 3500K 80 5100Lm 4600Lm 4560Lm 2100mA 24.4v 51w 100Lm/wBXRA-35E7000-J-00 Warm 3500K 80 8100Lm 7300Lm 7110Lm 2800mA 30.4v 85w 95Lm/wBXRA-40E4500-H-00 Neutr 4000K 80 5400Lm 4850Lm 4830Lm 2100mA 24.4v 51w 106Lm/wBXRA-40E7500-J-00 Neutr 4000K 80 8550Lm 7700Lm 7500Lm 2800mA 30.4v 85w 100Lm/wBXRA-50C5300-H-00 Cool 5000K 70 6000Lm 4833Lm 5370Lm 2100mA 24.4v 51w 117Lm/wBXRA-50C9000-J-00 Cool 5000K 70 9750Lm 8800Lm 8560Lm 2800mA 30.4v 85w 115Lm/wBXRA-56C5300-H-00 Cool 5600K 70 6000Lm 4833Lm 5370Lm 2100mA 24.4v 51w 117Lm/wBXRA-56C9000-J-00 Cool 5600K 70 9750Lm 8800Lm 8560Lm 2800mA 30.4v 85w 115Lm/w普瑞COB ES RECTANGLE ARRAY美国普瑞COB的ES RECTANGLE ARRAY系列有| 10.5W|15W|26.2W|功率等级，色温有2700K,3000K,3500K,4000K,5600K。
美标cob光源色温容差标准The standards for color temperature deviation of American standard COB light sources have been a topic of discussion in the lighting industry. Many manufacturers and consumers are concerned about the variation in color temperatures between different batches of COB LED light sources. This issue can cause inconsistencies in lighting quality, leading to subpar performance and customer dissatisfaction.美标COB光源色温容差标准已经成为照明行业讨论的话题。
许多制造商和消费者都担心不同批次的COB LED光源之间的色温差异。
这个问题可能会导致照明质量的不一致，从而影响性能并造成客户不满。
From the perspective of manufacturers, adhering to strict color temperature deviation standards is crucial for ensuring product consistency and quality. By closely monitoring and controlling the color temperature variation in COB LED light sources, manufacturers can maintain a high level of uniformity across their products. This not only enhances the overall performance of the lighting systems but also builds trust and credibility among consumers.从制造商的角度来看，严格遵守色温容差标准对于确保产品的一致性和质量至关重要。

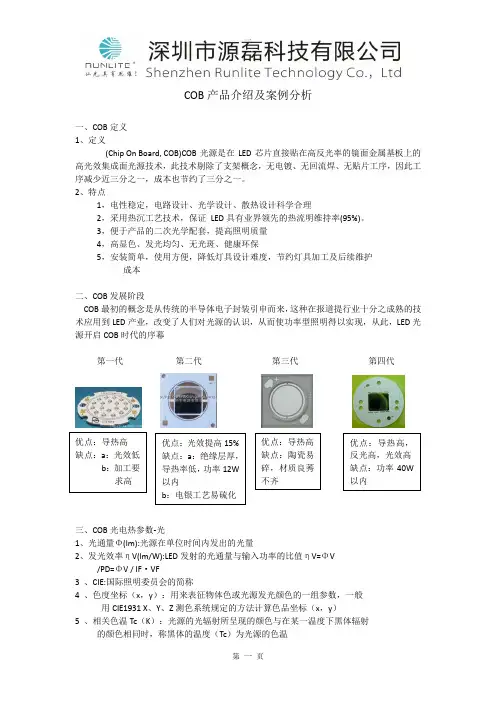

COB产品介绍及案例分析一、COB定义1、定义(Chip On Board, COB)COB光源是在LED芯片直接贴在高反光率的镜面金属基板上的高光效集成面光源技术，此技术剔除了支架概念，无电镀、无回流焊、无贴片工序，因此工序减少近三分之一，成本也节约了三分之一。
2、特点1，电性稳定，电路设计、光学设计、散热设计科学合理2，采用热沉工艺技术，保证LED具有业界领先的热流明维持率(95%)。
3，便于产品的二次光学配套，提高照明质量4，高显色、发光均匀、无光斑、健康环保5，安装简单，使用方便，降低灯具设计难度，节约灯具加工及后续维护成本二、COB发展阶段COB最初的概念是从传统的半导体电子封装引申而来，这种在报道提行业十分之成熟的技术应用到LED产业，改变了人们对光源的认识，从而使功率型照明得以实现，从此，LED光源开启COB时代的序幕第一代第二代第三代第四代三、COB光电热参数-光1、光通量Φ(lm):光源在单位时间内发出的光量2、发光效率ηV(lm/W):LED发射的光通量与输入功率的比值ηV=ΦV/PD=ΦV / IF·VF3 、CIE:国际照明委员会的简称4 、色度坐标（x，y）：用来表征物体色或光源发光颜色的一组参数，一般用CIE1931 X、Y、Z测色系统规定的方法计算色品坐标（x，y）5 、相关色温Tc（K）：光源的光辐射所呈现的颜色与在某一温度下黑体辐射的颜色相同时，称黑体的温度（Tc）为光源的色温优点：光效提高15%缺点：a：绝缘层厚，导热率低，功率12W以内b：电银工艺易硫化优点：导热高缺点：a：光效低b：加工要求高优点：导热高缺点：陶瓷易碎，材质良莠不齐优点：导热高，反光高，光效高缺点：功率40W以内6、显色指数Ra：衡量光源显现被照物体真实色彩的能力的参数。
显色指数越高（0-100）的光源对颜色的再现越接近自然色7、色容差(SDCM)：是表征光色电检测系统的X,Y值与标准光源之间差别。
