第3章 带隔离的直流变流电路

  • 格式：ppt
  • 大小：1.92 MB
  • 文档页数：66

下载文档原格式

  / 66

合集下载

大工17春《电力电子技术》在线作业3答案

大工17春《电力电子技术》在线作业3答案

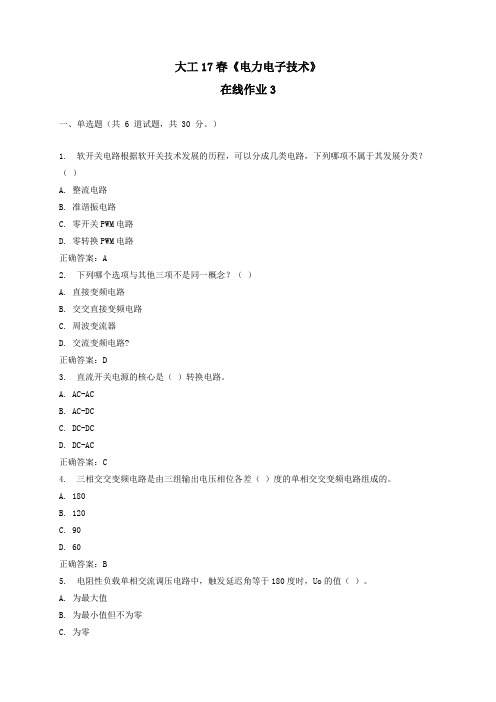

大工17春《电力电子技术》在线作业3一、单选题（共 6 道试题，共 30 分。

）1. 软开关电路根据软开关技术发展的历程，可以分成几类电路，下列哪项不属于其发展分类？（）A. 整流电路B. 准谐振电路C. 零开关PWM电路D. 零转换PWM电路正确答案：A2. 下列哪个选项与其他三项不是同一概念？（）A. 直接变频电路B. 交交直接变频电路C. 周波变流器D. 交流变频电路?正确答案：D3. 直流开关电源的核心是（）转换电路。

A. AC-ACB. AC-DCC. DC-DCD. DC-AC正确答案：C4. 三相交交变频电路是由三组输出电压相位各差（）度的单相交交变频电路组成的。

A. 180B. 120C. 90D. 60正确答案：B5. 电阻性负载单相交流调压电路中，触发延迟角等于180度时，Uo的值（）。

A. 为最大值B. 为最小值但不为零C. 为零D. 不定正确答案：C6. 电力电子装置用于（）功率电能的变换和控制。

A. 大B. 中C. 小D. 大中正确答案：A二、多选题（共 6 道试题，共 30 分。

）1. 基本斩波电路控制方式中，保持开关导通时间不变，改变开关周期，这种称为（）。

A. 脉冲宽度调制B. 频率调制C. 调频型D. 混合型正确答案：BC2. 下列属于基本斩波电路的是（）。

A. 降压斩波电路B. 升压斩波电路C. 升降压斩波电路D. Cuk斩波电路正确答案：ABCD3. 反并联联结的两组晶闸管直流电动机系统中，电动机在哪些象限中作电动运行？（）A. 第一象限B. 第二象限C. 第三象限D. 第四象限正确答案：AC4. 交直交间接变频电路是由下列哪些基本的变流电路组合而成的？（）A. AC-ACB. AC-DCC. DC-DCD. DC-AC正确答案：BD5. 下列各项交流电力电子开关的说法，正确的是（）。

A. 需要控制电路的平均输入功率B. 要有明确的控制周期C. 要根据实际需要控制电路的接通D. 要根据实际需要控制电路的断开正确答案：CD6. 下列带隔离的直流-直流变流电路中，哪些属于单端电路？（）A. 正激电路B. 反激电路C. 全桥电路D. 推挽电路正确答案：AB三、判断题（共 8 道试题，共 40 分。

电力电子复习知识点

电力电子复习知识点

电力电子复习资料一、简答题1、晶闸管导通和关断的条件是什么？解：晶闸管导通条件是：1）晶闸管阳极和阴极之间施加正向阳极电压；2）晶闸管门极和阴极之间必须加上适当的正向脉冲电压和电流。

在晶闸管导通后，门极就失去控制作用，欲使其关断，只需将流过晶闸管的电流减小到其维持电流以下，可采用阳极加反向电压、减小阳极电压或增大回路阻抗等方式。

2、有源逆变实现的条件是什么？（1）晶闸管的控制角大于90度，使整流器输出电压Ud为负（2）整流器直流侧有直流电动势，其极性必须和晶闸管导通方向一致，其幅值应大于变流器直流侧的平均电压3、什么是逆变失败，造成逆变失败的原因有哪些？如何防止逆变失败?4、电压型逆变器与电流型逆变器各有什么样的特点？答：按照逆变电路直流测电源性质分类，直流侧是电压源的称为逆变电路称为电压型逆变电路，直流侧是电流源的逆变电路称为电流型逆变电路电压型逆变电路的主要特点是：①直流侧为电压源，或并联有大电容，相当于电压源。

直流侧电压基本无脉动，直流回路呈现低阻抗。

②由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。

而交流侧输出电流波形和相位因负载阻抗情况的不同而不同。

③当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。

为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。

电流型逆变电路的主要特点是：①直流侧串联有大电感，相当于电流源。

直流侧电流基本无脉动，直流回路呈现高阻抗。

②电路中开关器件的作用仅是改变直流电流的流通路径，因此交流侧输出电流为矩形波，并且与负载阻抗角无关。

而交流侧输出电压波形和相位则因负载阻抗情况的不同而不同。

③当交流侧为阻感负载时需要提供无功功率，直流侧电感起缓冲无功能量的作用。

因为反馈无功能量时直流电流并不反向，因此不必像电压型逆变电路那样要给开关器件反并联二极管。

5、换流方式有哪几种？分别用于什么器件？6、画出GTO,GTR ,IGBT,MOSFET 四种电力电子器件的符号并标注各引脚名称7、单相全波与单相全控桥从直流输出端或从交流输入端看均是基本一致的，两者的区别？答：区别在于是：1）、单相全波可控整流电路中变压器的二次绕组带中心抽头，结构复杂；2）、单相全波可控整流电路中只用2个晶闸管，比单相全控桥式可控整流电路少数民族个，相应地，晶闸管的门极驱动电路也少数民族个；但是在单相全波可控整流电路中，晶闸管承受的最大电压为22U 2，是单相全控桥式整流电路的确倍；3）、单相全波可控整流电路中，导电回路只含1个晶闸管，比单相桥少1个，因而也少了一次管压降。

大工15春《电力电子技术》在线作业3答案

大工15春《电力电子技术》在线作业3答案

大工15春《电力电子技术》在线作业3答案大工15春《电力电子技术》在线作业3一、单选题（共6道试题，共30分。

）1.下列选项中不是交流电力控制电路的控制方法的是？（）A.改变电压值B.改变电流值C.不改变频率D.改变频率正确答案：D2.单相交流调压电路中，电感性负载时与电阻性负载时相比，控制角相同时，随着负载阻抗角的增大，谐波含量将会（）。

A.有所增大B.不变C.有所减少D.不定正确答案：C3.直流电动机可逆电力拖动系统能够在（）个象限运行。

A。

1B。

2C。

3D。

4正确答案：D4.升降压斩波电路中当占空比取值在下列哪个范围内时是降压？（）A。

0-0.5B。

0.5-1C。

1-1.5D。

1.5-2正确答案：A5.公共交流母线进线方式的三相交交变频电路主要用于（）容量的交流调速系统。

A.大型B.中等C.小型D.大中?正确答案：B6.当采用6脉波三相桥式整流电路时，电网频率为（）Hz 时，交-交变频电路的输出上限频率为20Hz。

A。

30B。

40C。

50D。

60?正确答案：C大工15春《电力电子手艺》在线功课32、多项选择题（共6道试题，共30分。

）1.斩波电路应用于下列哪些选项下，负载会出现反电动势？（）A.用于电子电路的供电电源B.用于拖动直流电动机C.用于带蓄电池负载D.以上均不是正确答案：BC2.下列选项中属于双端的带隔离的直流-直流变流电路的是（）。

A.半桥电路B.全桥电路C.推挽电路D.正激电路正确答案：ABC3.零电压转换PWM电路广泛用于以下哪些选项中？（）A.功率因数校正电路B。

PFCC。

DC-DC变换器D.斩波器正确答案：ABCD4.零转换PWM变换电路可分为（）。

A.零电压开关PWM电路B.零电流开关PWM电路C.零电压转换PWM电路D.零电流转换PWM电路正确答案：CD5.软开关技术的作用有（）。

A.降低开关消耗B.进步开关消耗C.降低效率D.进步效率正确答案：AD6.XXX广泛应用于下列哪些场合中？（）A.银行B.交通C.医疗设备D.工厂自动化机器正确答案：ABCD大工15春《电力电子手艺》在线功课3三、判别题（共8道试题，共40分。

升降压变换电路BuckBoost

升降压变换电路BuckBoost

工作原理：
T1、T4同时开关，T2、T3同时开关。
当T2、T3开通，而T1、T4关断时，电压Ud加在变压器原边， 副边一个二极管导通向负载传递能量。
当T1、T4开通，而T2、T3关断时，电压-Ud(负号表示同名 端相反)加在变压器原边，副边另一个二极管导通向负载 传递能量。
3.7 直流变换电路的PWM控制技术
UO
N2 N1
DUd
(3.6.2)
与降压变换器（Buck）的输入输出电压公式对 比，多了变压器的匝比。
为了满足磁通复位的要求，即开关管关断后，变 压器中的磁通能复位，该电路的占空比D不能超 过0.5。
3.6 带隔离变压器的直流变换器
3.6.3 推挽式变换器（属于正激式变换器）
图3.6.3 推挽式变换器电路
可求得输入输出电压关系为：
U 0 － 1 D D U d
(3.4.5)
上式中，D为占空比，负号表示输出与输入电压反相
当D=0.5时，U0=Ud； 当0.5<D<1时，U0>Ud，为升压变换； 当0≤D<0.5时，U0<Ud，为降压变换。
3.4 升降压变换电路
➢3）工作原理：（续）
➢ 采用前几节同样的分析方法可得临界电感值为：
输出纹波电压： 在Boost电路中，如果滤波电容C的容量足够大，则输出 电压U0被滤得非常平。然而实际中的电容不可能为无穷大， 所以直流输出电压总会有纹波成份。
电流连续时的输出电压纹波为
U 0 DTs U0 RC
上式表明通过选择合适的C值，可以限制输出纹波电压的大 小。
3.4 升降压变换电路
• 1) 概述：
• 直流变换电路的常用工作方式主要有两种：
• ① 脉冲频率调制(PFM)工作方式： 即维持ton不变，改变TS。一般很少采用。

大连理工大学智慧树知到“电气工程及其自动化”《电力电子技术》网课测试题答案5

大连理工大学智慧树知到“电气工程及其自动化”《电力电子技术》网课测试题答案5

大连理工大学智慧树知到“电气工程及其自动化”《电力电子技术》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.三相桥式全控整流电路对触发脉冲的要求为()。

A.六个晶闸管脉冲相位依次差60度B.共阴极组脉冲相位依次差120度C.共阳极组脉冲相位依次差120度D.同一相的上下两个桥臂上的晶闸管脉冲相位相差60度2.下列各项交流电力电子开关的说法，正确的是()。

A.需要控制电路的平均输入功率B.要有明确的控制周期C.要根据实际需要控制电路的接通D.要根据实际需要控制电路的断开3.蓄电池为UPS提供一定后备时间的电能输出。

()A.正确B.错误4.零电压转换PWM电路广泛用于下列哪些选项中()。

A.功率因数校正电路B.PFCC.DC-DC变换器D.斩波器5.当采用6脉波三相桥式整流电路时，电网频率为()Hz时，交-交变频电路的输出上限频率为20Hz。

A.30B.40C.50D.60?6.跟踪控制法中常用的有()。

A.闭环比较方式B.滞环比较方式C.正弦波比较方式D.三角波比较方式7.电阻性负载具有哪些特点()。

A.电压与电流同相B.电压与电流反相C.电压与电流波形形状不同D.电压与电流波形形状相同8.下列选项中属于双端的带隔离的直流-直流变流电路的是()。

A.半桥电路B.全桥电路C.推挽电路D.正激电路9.PM指的是功率模块。

()A.正确B.错误10.零转换PWM变换电路的谐振电路与主开关是相并联的。

()A.错误B.正确11.采用滞环比较方式的电流跟踪型PWM变流电路硬件电路复杂。

()A.正确B.错误12.GTO的主要参数有()。

A.最大可关断阳极电流B.电流关断增益C.导通时间D.关断时间13.硬开关在开关导通和关断时，电压电流均为零。

()A.正确B.错误14.单相交-交变频电路由两组特征相同的相控整流电路反向并联构成。

()A.正确B.错误15.下列属于晶闸管的派生器件的是()。

A.快速晶闸管B.双向晶闸管C.逆导晶闸管D.光控晶闸管第2卷一.综合考核(共15题)1.反激电路中的变压器起储能作用。

电力电子考试计算题重点

电力电子考试计算题重点

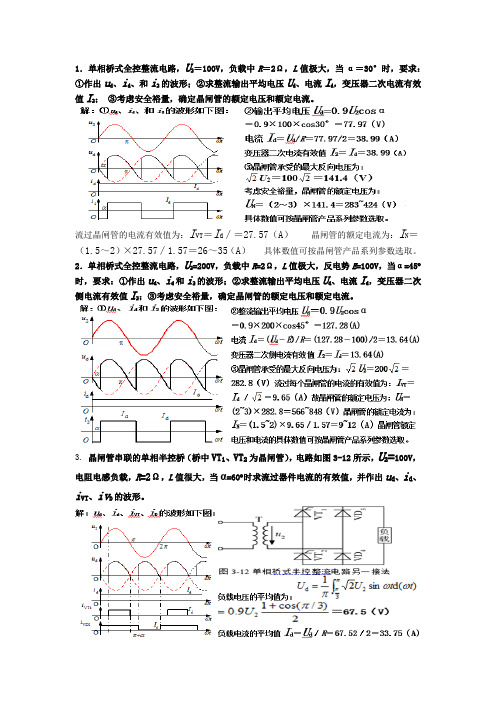

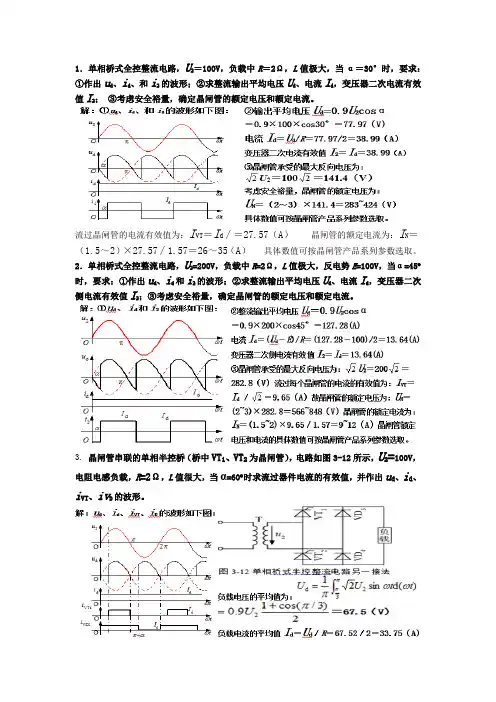

1．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出u d、i d、和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。

流过晶闸管的电流有效值为：I VT＝I d∕＝27.57（A）晶闸管的额定电流为：I N＝（1.5～2）×27.57∕1.57＝26～35（A）具体数值可按晶闸管产品系列参数选取。

2．单相桥式全控整流电路，U2=200V，负载中R=2Ω，L值极大，反电势E=100V，当α=45︒时，要求：①作出u d、i d和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次侧电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。

3.晶闸管串联的单相半控桥（桥中VT1、VT2为晶闸管），电路如图3-12所示，U2=100V，电阻电感负载，R=2Ω，L值很大，当α=60︒时求流过器件电流的有效值，并作出u d、i d、i VT、i v D的波形。

流过晶闸管VT 1、VT 2的电流有效值I VT ＝31I d ＝19.49（A ） 流过二极管VD 3、VD 4的电流有效值I VD ＝32I d ＝27.56（A ） 4.三相半波可控整流电路，U 2=100V ，带电阻电感负载，R =5Ω，L 值极大，当α=60︒时，要求：①画出u d 、i d 和i VT1的波形；②计算U d 、I d 、I dvT 和I VT 。

5．三相桥式全控整流电路，U 2=100V ，带电阻电感负载，R =5Ω，L值极大，当α=60︒时，要求：①画出u d 、i d 和i VT1的波形；②计算6．单相全控桥，反电动势阻感负载，R =1Ω，L =∞，E =40V ，U 2=100V ，L B =0.5mH ，当α=60时求U d 、I d 与γ 的数值，并画出整流电压u d 的波形。

现代电力电子技术直-直变换电路复习题[1]

第3章 直-直变换电路复习题一、填空题1.直流斩波电路完成得是直流到_直流_的变换。

2.直流斩波电路的典型应用有_直流电机驱动_和_直流开关稳压电源_等。

3.直流斩波电路中最基本的两种电路是_降压斩波电路_和_升压斩波电路_。

4.斩波电路有三种控制方式：_定频调宽_、_定宽调频_和_调频调宽_。

5.对单端正励变换器的电路要求之一是应保证其 高频变压器的磁通能复位 。

6.在带隔离变压器的DC/DC 变换器中，变压器的磁通仅在单方向变化的变换器称作 单端 变换器；当开关管导通时，电源将能量传给负载的变换器称作 正励 变换器；当开关管关断时，电路将能量传给负载的变换器称作 反励 变换器。

二、简答题1. 分别绘出BUCK 、BOOST 、Cuk 式DC/DC 斩波电路图，并在理想条件下分别导出它们在电感电流连续下的输出电压、电流表达式。

2. 在基本BUCK 、BOOST 、Cuk 等DC/DC 斩波电路中，引入隔离变压器的功用有哪些？3. 画出单端正励变换器主电路，指出其中变压器各绕组在电路中的作用。

4．画出单端反激式变换器主电路，在理想条件下写出其电感电流连续下的输出电压表达式。

5. 试比较Buck 电路和Boost 电路的异同。

答：相同点：Buck 电路和Boost 电路多以主控型电力电子器件（如GTO ，GTR ， MOSFET 和IGBT 等）作为开关器件，其开关频率高，变换效率也高。

不同点：Buck 电路在T 关断时，只有电感L 储存的能量提供给负载，实现降压变换，且输入电流是脉动的。

而Boost 电路在T 处于通态时，电源Ud 向电感L 充电，同时电容C 集结的能量提供给负载，而在T 处于关断状态时，由L 与电源E 同时向负载提供能量，从而实现了升压，在连续工作状态下输入电流是连续的。

6.试分析反激式和正激式变换器的工作原理。

答：正激变换器：当开关管T 导通时，它在高频变压器初级绕组中储存能量，同时将能量传递到次级绕组，根据变压器对应端的感应电压极性，二极管D1导通，此时D2反向截止，把能量储存到电感L 中，同时提供负载电流O I ；当开关管T 截止时，变压器次级绕组中的电压极性反转过来，使得续流二极管D2导通（而此时D1反向截止），储存在电感中的能量继续提供电流给负载。

电力电子技术(广东工业大学)知到章节答案智慧树2023年

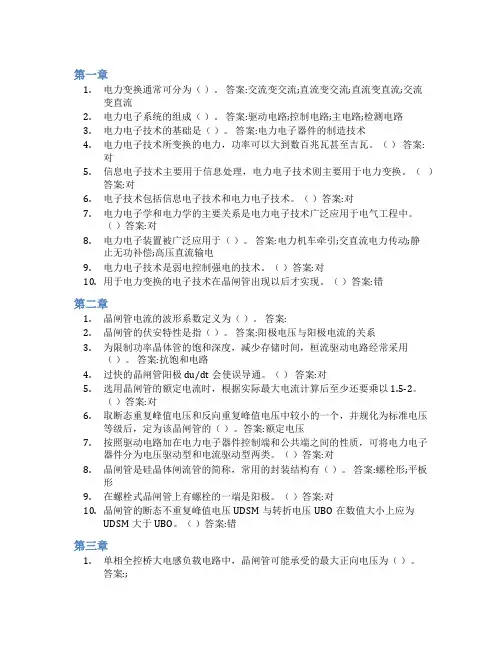

电力电子技术（广东工业大学）知到章节测试答案智慧树2023年最新第一章测试1.逆变电路是一种（）变换电路参考答案:DC/AC2.研制出第一个晶闸管的公司是参考答案:通用电气3.据估计，发达国家在用户最终使用的电能中，有（）以上的电能至少经过一次以上电力电子变流装置的处理。

参考答案:60%4.20世纪80年代后期，得到长足发展的器件是参考答案:IGBT5.下列学科中与电力电子学没有交叉关系的是参考答案:机械工程第二章测试1.IGBT是一个复合型的器件，它是参考答案:MOSFET驱动的GTR2.对于同一晶闸管，维持电流I H与擎住电流I L在数值大小上有，I L（）I H。

参考答案:大于3.晶闸管的伏安特性是指( )参考答案:阳极电压与阳极电流的关系4.IGBT综合了BJT和MOSFET的优点参考答案:对5.SCR是一种流控器件参考答案:对第三章测试1.电阻性负载三相半波可控整流电路中，控制角的范围是参考答案:0°～150°2.三相全控桥式变流电路工作于有源逆变状态的条件是参考答案:3.无源逆变指的是把直流电能转变成交流电能回送给电网。

参考答案:错4.在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。

参考答案:错5.三相全控桥整流电路中，输出电压的脉动频率为150Hz。

参考答案:错第四章测试1.单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）参考答案:V1常通，V2常断，V3与V4交替通断2.180°导电型电压型三相桥式逆变电路，其换相是在如下哪种情形的上、下二个开关之间进行参考答案:同一相3.直流测接大电感的逆变电路称为电流型逆变电路。

参考答案:对4.电压型逆变电路其直流电压基本无脉动，直流回路呈现低阻抗。

参考答案:对5.有源逆变是将直流电逆变成其它频率的交流电供负载使用。

参考答案:错第五章测试1.采用多重化电压源型逆变器的目的，主要是为参考答案:减小输出谐波2.降压斩波电路中，已知电源电压U d =16V，导通比，则负载电压U0=参考答案:12V3.Buck电路中可以不包括电容器。

电力电子技术_哈工大第3章习题（3）

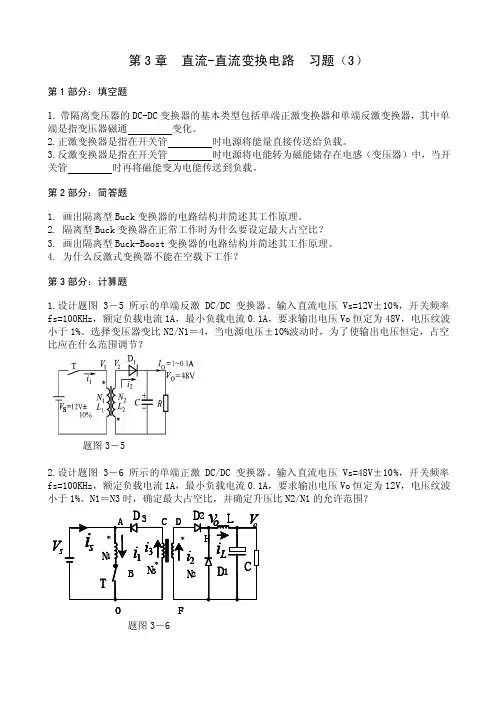

第3章 直流-直流变换电路 习题（3）
