螺杆泵型号

螺杆泵型号意义及工作原理摘要：螺杆泵是一种广泛应用于工业领域的离心泵。

通过改变螺杆泵的型号可以调整其工作性能，达到不同的流量和扬程要求。

本文将介绍螺杆泵型号的意义，以及螺杆泵的工作原理。

一、螺杆泵型号的意义螺杆泵的型号通常由一串数字和字母组成，每个数字和字母都代表了该泵的特定参数。

以下是常见的螺杆泵型号意义的解析：1. 序列号：用于区分不同的螺杆泵型号，每个螺杆泵都有唯一的序列号。

2. 流量参数：通常以数字表示，代表了螺杆泵每分钟输送的液体体积。

较大的流量参数意味着螺杆泵具有更大的输送能力。

3. 扬程参数：也是以数字表示，代表了螺杆泵输送液体时所需要的压力。

较大的扬程参数意味着螺杆泵能够输送液体到更远的距离。

4. 叶片材质：有些螺杆泵型号中可能包含字母，代表了泵的叶片材质。

叶片材质的选择会影响泵的使用寿命和适应性。

通过了解螺杆泵型号的意义，用户可以根据自己的需求选择适合的螺杆泵型号，以满足特定工作条件下的流量和扬程要求。

二、螺杆泵的工作原理螺杆泵是一种离心泵，其工作原理基于螺杆轴推动液体并通过离心力将其输送到出口。

1. 主要构件螺杆泵主要由以下几个构件组成：- 螺杆：螺杆是螺杆泵的核心部件，由一个或多个螺杆轴组成。

螺杆轴通常以螺旋形状设计，具有高强度和耐磨性。

- 泵体：泵体是螺杆泵的外壳，通常由铸铁或不锈钢制成。

泵体内部有一个或多个螺杆腔，液体通过泵体从进口流入螺杆腔。

- 泵头：泵头是连接泵体和出口管道的部件，它也可以根据需要调整管道的角度和位置。

- 出口：出口是离心泵输出液体的地方，通常连接到管道系统。

2. 工作过程螺杆泵的工作过程分为吸入和排出两个阶段：- 吸入阶段：当泵启动时，液体从进口流入泵体内的螺杆腔。

随着螺杆旋转，液体被推入螺杆腔的较小一端。

- 排出阶段：随着螺杆的继续旋转，推进的液体被逐渐推向螺杆腔的较大一端。

在此过程中，离心力将液体推向出口管道。

螺杆泵通过螺杆的旋转运动将液体从进口到出口输送，实现了液体的传输和输送。

螺杆泵型号及品牌全解读螺杆泵以其具有流量平稳、压力脉动小、有自吸能力、噪声低、效率高、寿命长、工作可靠等特点，备受市场用户的青睐。

因此市场上螺杆泵产品也是琳琅满目，种类繁多齐全，面对这一“盛况”，却让许多消费者处于茫然无措的窘境，因为大家对于其种类型号以及技术性能并不了解。

本期小编就发个福利，为大家介绍螺杆泵型号及其性能参数，希望对您的选购有所帮助。

下面就以阳光泵业为例，为您解读螺杆泵的型号及其技术参数：1.G型单螺杆泵流量：0-150m3/h;扬程：0-240m;功率：0.75-37kw;转速：500-960r/min;口径：20-135MM;温度：-15-200℃。

2.G系列料斗式螺杆泵流量：0-150m3/h;扬程：0-240m;功率：0.75-37kw;转速：500-960r/min;口径：20-135MM;温度：-15-200℃。

3.I-1B系列浓浆泵流量：1.5-38m3/h;扬程：0-180m;功率：1.1-15kw;转速：960r/min;温度：0-100℃;口径：25-150mm4.G系列无级调速型螺杆泵流量：0-150m3/h;扬程：0-240m;功率：0.75-37kw;转速：500-960r/min;口径：20-135MM;温度：-15-200℃。

5.LG型立式螺杆泵口径范围：25-150mm；流量范围：0-55m3/h；扬程范围：0-120m。

6.3G三螺杆泵压力范围：0.6-2.5Mpa;流量范围:0.6-123m3/h。

上述就是一些螺杆泵型号及其性能参数的基本概况，当然消费者在具体的选购过程中不仅应考虑其型号和性能，还应从产品的品牌、价格以及产品的相关介绍多下“功夫”，相信定能选购到合适且满意的产品。

泵型号转速r/min出口压力MPa运动粘度（mm2/s)3 12 40 75 380 760流量I/min轴功率Kw流量I/min轴功率Kw流量I/min轴功率Kw流量I/min轴功率Kw流量I/min轴功率Kw流量I/min轴功率KwSN 40-389500.5 16.5 0.24 18.2 0.34 19.1 0.34 19.5 0.37 20 0.46 20 0.551 13.3 0.49 16.5 0.5 18 0.5 18.5 0.53 19.5 0.63 19.7 0.731.5 10.5 0.59 14.8 0.67 17 0.68 18 0.71 19.1 0.8 19.4 0.892 13.2 0.85 16.2 0.85 17.2 0.88 18.6 0.88 19 1.072.5 15.1 1.02 16.6 1.05 18.5 1.15 18.7 1.25 14500.5 27.6 0.41 29.3 0.41 29.9 0.41 30.6 0.48 31.1 0.7 31.2 0.931 24.5 0.67 27.6 0.68 28.6 0.68 29.9 0.78 30.7 0.97 30.9 1.21.5 21.6 0.93 26 0.94 27.4 0.94 29.2 1.01 30.4 1.23 30.7 1.52 24.5 1.2 26.3 1.2 28.6 1.27 30.1 1.49 30.4 1.812.5 25.2 1.46 28 1.53 29.8 1.75 30.2 1.99 29000.5 58.8 1.23 60 1.23 61.6 1.23 62.1 1.52 62.4 2.4 62.2 3.271 55.8 1.74 58 1.74 60.6 1.74 61.3 2.03 62 2.92 62 3.721.5 532.26 55.8 2.26 59.5 2.26 60.5 2.57 61.63.42 61.84.322 50 2.82 54 2.82 58.8 2.82 59.9 3.08 61.2 3.96 61.6 4.832.5 52.13.33 57.5 3.33 59.4 3.62 60.84.5 61.45.47SN 40-469500.5 21.8 0.3 24.1 0.39 25.5 0.39 26.1 0.42 26.5 0.52 26.7 0.621 17.5 0.61 21.8 0.62 24 0.62 25 0.65 26 0.75 26.4 0.841.5 13.4 0.85 19.1 0.85 22.8 0.85 24.1 0.88 25.5 0.98 26 1.082 17.2 1.08 21.6 1.08 23.2 1.11 25 1.21 25.6 1.322.5 21 1.9 22.4 1.34 24.5 1.44 25.2 1.54 14500.5 36.7 0.55 38.7 0.55 40.1 0.55 40.6 0.58 41.2 0.8 41.3 1.11 32.6 0.95 36 0.95 38.8 0.95 39.7 0.93 40.7 1.16 41 1.441.5 28.5 1.31 33.9 1.31 37.6 1.31 38.8 1.27 40.2 1.5 40.7 1.822 31.8 1.64 36.4 1.64 38 1.64 40.1 1.84 40.4 2.142.5 35.3 1.99 37.2 1.99 39.6 2.2 40.2 2.51 29000.5 78.7 1.4 81 1.4 82.1 1.4 82.7 1.68 83.2 2.56 83.4 3.441 74.4 2.1 78.5 2.1 80.8 2.1 81.7 2.38 82.7 3.26 83.1 4.141.5 70.52.8 76.3 2.8 79.6 2.81 813.01 82.2 3.96 82.94.842 66.8 3.5 74.2 3.5 78.4 3.51 80.2 3.78 81.8 4.65 82.6 5.542.5 72.1 5.21 77.3 4.2 79.3 4.48 81.4 5.37 82.4 6.24SN 80-36 9500.5 31 0.5 33.6 0.5 35.2 0.5 36 0.54 36.8 0.67 37 0.791 26 0.81 31 0.81 34 0.82 34.8 0.85 36.2 0.98 36.3 1.112.5 29.5 1.76 31.2 1.82 33.6 1.93 34.5 2.041450 0.5 51 0.69 53.7 0.69 55.2 0.69 56.1 0.79 56.9 1.09 57 1.391 46 1.17 51 1.17 53.7 1.17 55 1.28 56.1 1.6 56.8 1.941.5 41.4 1.67 48.3 1.67 52.2 1.67 53.8 1.76 55.5 2.14 56 2.422 45.7 2.14 49.8 2.14 53 2.22 55.1 2.62 55 2.9 2.5 49.5 2.62 52 2.74 54.5 3.1 54.7 3.322900 0.5 109 1.8 110 1.8 113 1.8 114 2.16 114 3.36 114 4.521 104 2.77 107 2.77 111 2.77 113 3.12 114 4.32 114 5.521.5 99.1 3.74 103 3.74 110 3.74 111 4.09 113 5.28 114 6.52 94.5 4.73 100 4.73 109 4.73 110 5.08 113 6.23 113 7.35 2.5 96.1 5.74 107 5.74 110 6 112 7.2 113 8.41SN 80-469500.5 44.8 0.64 47.8 0.64 50.5 0.65 51 0.68 51.8 0.71 52.8 0.891 37.6 1.21 44.9 1.21 47.6 1.22 50 1.29 50.7 1.15 52.2 1.31.5 31.6 1.56 40.3 1.56 45.5 1.57 48.1 1.6 50.1 1.6 51.6 1.82 37.6 1.99 43.3 1.99 47.2 2.01 49.8 2.05 51.1 2.212.5 42.1 2.52 46.1 2.55 49.6 2.6 50.6 2.72 14500.5 73.1 0.89 77 0.89 79 0.89 80 0.98 80.5 1.38 81 1.661 66.3 1.6 73 1.6 77 1.6 78.1 1.69 79.8 2.07 80.6 2.351.5 59.82.36 69.4 2.36 75 2.36 76.6 2.45 79 2.76 79.83.032 66 3.01 73 3.01 75.1 3.13 78.4 3.43 79.3 3.722.5 71.13.72 74.1 3.88 78 4.12 78.8 4.32 29000.5 155 2.31 158 2.31 160 2.31 161 2.58 162 3.87 162 4.91 149 3.67 154 3.67 158 3.67 160 3.94 160 5.23 162 6.351.5 141 5.01 153 5.01 156 5.01 158 5.4 159 6.65 161 7.722 135 6.43 147 6.42 154 6.42 157 6.7 158 7.97 160 9.022.5 145 7.76 152 7.76 155 8.13 157 9.33 160 10.5SN 120-429500.5 54.5 0.81 59 0.81 62 0.81 63 0.85 64.2 0.96 64.5 1.161 45.4 1.28 54.1 1.28 59.2 1.28 61 1.32 63.2 1.58 63.6 1.281.5 37.2 1.82 49.2 1.82 56.4 1.82 59 1.89 62.1 2.15 63 2.322 29.3 2.39 45 2.39 54.1 2.39 57.2 2.42 61.4 2.65 62.2 3.392.5 40.2 2.98 51.6 2.98 55.23.1 60.5 3.15 61.4 3.96 14500.5 88.8 1.19 93.2 1.2 96.2 1.2 97.4 1.33 98.6 1.82 99 2.31 80 2.13 88.5 2.13 93.5 2.13 95.4 2.17 97.6 2.73 98.2 3.221.5 71.62.96 84.1 2.96 91 2.96 93.5 3 96.7 3.52 97.5 3.992900 0.5 188 3.15 193 3.15 196 3.15 197 3.64 199 5.53 199 7.431 179 4.78 188 4.78 193 4.78 196 5.3 198 7.27 198 9.131.5 171 6.45 183 6.45 190 6.45 195 6.99 197 8.84 197 10.92 163 8.15 177 8.15 188 8.15 191 8.7 196 10.5 196 12.6 2.5 155 9.78 174 9.88 185 9.88 190 10.4 195 12.2 195 16SN 120-469500.5 66.1 0.8 70.8 0.8 73.2 0.8 74.8 0.87 76 1.16 76.2 1.261 57.1 1.46 65.8 1.46 71 1.46 72.6 1.57 75 1.77 75.3 1.991.5 492.1 61.3 2.1 68.2 2.1 71 2.23 74.1 2.44 74.4 2.652 56.7 2.89 66 2.89 69 2.88 73.2 2.99 74.1 3.32.5 52.63.48 63.2 3.48 67.4 3.53 72.1 3.73 73.24.02 14500.5 107 1.43 112 1.43 115 1.43 115 1.49 116 1.94 116 2.521 98 2.43 107 2.43 111 2.43 113 2.56 115 2.93 115 3.511.5 90.1 4.3 101 4.32 108 4.32 111 3.54 114 4.02 114 4.422 95.6 5.3 106 5.3 109 4.52 113 4.96 113 5.42.5 103 107 5.51 112 6.01 112 6.46 29000.5 224 3.51 230 3.51 232 3.51 233 3.99 234 5.88 234 7.81 215 5.46 224 5.46 230 5.46 231 5.9 233 7.79 233 9.721.5 207 7.42 219 7.42 226 7.42 229 7.87 232 9.77 232 11.72 199 10.1 215 10.1 224 10.1 227 9.9 231 11.9 232 13.92.5 210 11.4 221 11.4 225 11.9 230 13.8 231 16.7SN 210-469500.5 88.4 1.02 91.7 1.02 93.6 1.02 94.3 1.07 95 1.35 95 1.741 80.2 1.89 87.2 1.89 91 1.89 92.2 1.86 94.1 2.15 95 2.441.5 72.2 2.69 83 2.69 87.8 2.69 90 2.75 93.2 2.94 94.1 3.222 62.5 3.38 76.4 3.38 85.6 3.38 88.6 3.54 92.2 3.74 93.2 4.012.5 73.24.27 83.5 4.27 86.6 4.36 91.5 4.52 92 4.8 14500.5 135 1.68 140 1.68 143 1.68 144 1.78 145 2.63 145 3.271 127 2.9 136 2.9 141 2.9 142 3.03 144 3.74 144 4.461.5 120 4.12 131 4.12 138 4.12 140 4.23 142 4.95 142 5.682 112 5.33 126 5.33 135 5.33 139 5.51 140 6.25 140 6.82.5 121 6.54 132 6.54 137 6.69 139 7.46 139 8.1 29000.5 270 4.42 280 4.42 286 4.42 288 5.1 290 7.71 290 10.21 262 6.8 276 6.8 283 6.8 287 7.42 289 10.1 290 12.61.5 255 9.22 271 9.22 280 9.22 285 9.83 288 12.5 289 15.12 247 11.6 267 11.6 278 11.6 283 12.3 287 15.1 289 17.52.5 240 14.1 262 14.1 276 14.1 281 14.8 286 17.4 288 20.1SN 210-469500.5 119 1.42 124 1.42 130 1.42 133 1.56 136 1.89 136 2.211 106 2.63 114 2.63 126 2.63 130 2.71 134 2.95 135 3.351.5 92.93.78 105 3.78 122 3.78 127 3.86 1334.19 134 4.452 81.6 4.93 96.2 4.93 118 4.93 124 4.99 131 5.23 133 5.652.5 87.7 6.01 116 6.01 122 6.1 130 6.42 132 6.79 14500.5 192 2.39 200 2.41 204 2.41 205 2.59 208 3.26 209 3.991 178 4.16 193 4.16 200 4.16 203 4.34 206 5.11 207 5.741.5 165 5.91 185 5.91 195 5.91 200 5.99 205 6.86 206 7.492 154 7.65 178 7.65 191 7.65 197 7.75 204 8.61 205 9.242.5 171 9.41 188 9.41 195 9.58 202 10.4 204 11.1 29000.5 402 5.84 410 5.84 414 5.84 415 6.56 416 9.59 418 12.71 388 9.32 402 9.34 409 9.34 412 10 414 13.1 416 16.21.5 375 12.8 393 12.8 405 12.8 410 13.7 413 16.7 415 19.72 363 16.4 388 16.2 401 16.3 407 17.2 412 20.2 414 23.22.5 380 19.7 397 19.8 403 20.6 411 23.6 413 26.7SN 280-439500.5 140 1.87 150 1.89 145 1.89 156 1.94 158 2.44 160 2.891 123 3.16 141 3.16 149 3.16 152 3.29 156 3.79 159 4.251.5 108 4.51 132 4.51 144 4.51 149 4.64 155 5.14 157 5.562 93.2 5.86 123 5.86 140 5.86 146 5.98 153 6.49 156 6.622.5 115 7.11 135 7.11 143 7.33 152 7.74 155 8.3 14500.5 225 2.98 234 2.99 239 2.99 241 3.29 244 4.39 245 5.491 210 4.98 226 4.98 234 4.98 238 5.36 242 6.44 244 7.611.5 193 7.13 216 7.13 230 7.13 234 7.42 240 8.6 242 9.672 178 9.18 208 9.18 225 9.18 232 9.41 238 10.7 241 11.72.5 200 11.2 221 11.2 229 11.5 236 12.7 240 13.8 29000.5 472 7.62 481 7.62 486 7.62 488 8.78 491 13.7 492 17.71 455 11.7 472 11.7 481 11.7 485 12.8 489 17.6 491 21.91.5 440 15.9 463 15.9 476 15.9 482 17.2 487 21.7 489 26.22 425 19.9 455 19.9 472 19.9 478 21.4 486 25.8 488 30.22.5 447 24.2 467 24.2 475 25.6 485 29.9 487 34.3SN 280-46 9500.5 163 1.97 171 1.97 177 1.97 178 2.12 180 2.62 182 2.981 146 3.51 161 3.51 171 3.51 174 3.65 179 4.15 180 4.611.5 130 4.99 153 4.99 166 4.99 171 5.18 177 5.66 179 6.142 144 6.94 161 6.94 167 6.71 176 7.12 178 7.672.5 158 8.1 164 8.23 174 8.64 176 9.21450 0.5 258 3.18 267 3.18 272 3.18 274 3.52 278 4.65 278 5.751 242 5.62 258 5.62 267 5.62 271 5.85 276 6.99 277 8.161.5 226 7.95 249 7.95 262 7.95 267 8.24 273 9.32 275 10.52 241 10.3 258 10.3 264 10.6 271 11.7 274 12.8 2.5 253 12.6 261 12.9 270 14 273 15.52900 0.5 538 8.17 541 8.17 552 8.17 554 9.33 557 14 558 18.31 522 12.8 538 12.8 547 12.8 551 13.9 555 18.7 557 23.21.5 506 17.5 530 17.5 542 17.5 547 18.7 554 23.4 556 27.62 491 22.2 521 22.2 538 22.2 544 23.3 553 27.9 555 32.3 2.5 26.8 513 26.8 532 26.8 541 27.9 552 32.7 554 36.9SN 440-369500.5 190 2.55 194 2.55 197 2.55 198 2.58 200 3.79 200 4.681 179 4.22 188 4.22 194 4.22 195 4.21 199 5.51 199 6.411.5 170 5.88 185 5.88 191 5.88 193 5.86 197 7.33 199 8.122 161 7.6 178 7.6 188 7.6 191 7.61 196 9.05 198 10.12.5 152 9.37 174 9.37 186 9.37 188 9.31 195 10.6 198 11.6 14500.5 292 3.87 300 3.87 304 2.87 305 3.91 309 5.47 309 7.11 276 6.41 291 6.41 300 6.41 301 6.35 308 8.34 308 9.721.5 262 8.92 285 8.92 295 8.92 298 8.89 305 11.1 307 12.32 248 11.5 275 11.5 291 11.5 295 11.5 303 13.7 306 15.32.5 235 14.2 268 14.2 287 14.2 292 14.1 301 16.1 305 17.6SN 440-409500.5 204 2.52 214 2.52 219 2.52 221 2.72 223 3.43 224 4.091 186 4.41 204 4.41 214 4.41 219 4.6 221 5.32 222 5.981.5 171 6.3 195 6.3 209 6.3 214 6.48 219 7.22 221 7.912 156 8.1 187 8.1 204 8.1 210 8.36 218 9.1 220 9.82.5 142 10.3 179 10.3 199 10.3 207 10.4 217 11.3 219 11.7 14500.5 325 4.23 333 4.23 338 4.23 340 4.67 343 6.37 344 7.881 307 7.12 323 7.12 333 7.12 336 7.56 342 9.26 343 10.81.5 291 9.9 315 9.9 328 9.9 333 10.4 339 12.3 341 13.72 276 12.8 306 12.8 323 12.8 329 13.3 337 15.2 339 16.62.5 261 15.8 298 15.8 319 15.8 326 16.2 335 17.9 337 19.5SN 440-469500.5 260 2.98 272 2.98 279 2.98 282 3.24 286 3.89 287 4.661 236 5.42 259 5.42 272 5.42 277 5.59 282 6.38 285 6.981.5 214 7.82 247 7.82 265 7.82 272 7.98 281 8.78 283 9.492 194 10.3 235 10.3 259 10.3 267 10.5 279 11.3 281 11.82.5 224 12.8 252 12.8 263 13 267 13.6 280 14.3 1450 0.5 413 4.99 426 4.98 432 4.99 4355.47 438 7.17 439 8.881 390 8.72 412 8.72 424 8.72 430 9.16 435 10.9 437 12.51.5 367 12.4 400 12.4 418 12.4 424 12.8 432 14.5 436 16.22 346 16.8 388 16.8 411 16.8 420 16.5 430 18.3 434 19.8 2.5 377 19.8 405 19.8 416 20.2 428 21.9 432 23.5SN 660-409500.5 324 3.81 335 3.81 342 3.81 345 3.99 348 5.09 350 6.131 300 6.75 324 6.75 335 6.75 340 6.99 345 8.1 347 8.991.5 279 9.7 312 9.68 329 9.68 335 9.98 343 11.3 346 11.92 259 12.6 300 12.6 322 12.6 331 13.1 341 14.5 345 15.92.5 296 15.6 316 15.6 326 15.9 338 17.1 344 17.9 14500.5 570 6.38 516 6.38 528 6.38 531 7.1 535 9.52 535 11.81 486 10.9 500 10.9 521 10.9 526 11.6 532 13.9 534 16.41.5 465 15.4 485 15.4 515 15.4 521 15.9 530 18.6 532 20.82 445 19.8 470 19.8 508 19.8 216 20.6 527 23.2 530 25.22.5 456 24.3 502 24.3 512 25.1 525 27.5 528 29.8SN 660-449500.5 360 4.2 377 4.2 386 4.2 390 4.38 394 5.5 397 6.531 328 7.52 359 7.52 377 7.53 383 7.79 390 8.8 392 9.861.5 300 10.9 343 10.9 367 10.9 376 11.2 387 12.2 390 13.22 327 14.2 359 14.2 370 14.5 384 15.6 387 16.52.5 351 17.5 364 17.9 380 18.9 385 19.8 14500.5 570 6.98 586 6.98 597 6.98 600 7.61 604 10.3 606 12.51 540 12.1 568 12.1 587 21.1 593 12.8 602 15.4 603 17.61.5 511 17.3 553 17.3 578 17.3 587 17.8 597 20.5 600 22.72 482 22.4 538 22.4 569 22.4 581 22.8 594 25.6 598 27.62.5 523 27.4 561 27.4 575 27.8 592 30.6 596 32.8SN 660-469500.5 392 4.4 409 4.48 419 4.48 423 4.75 427 5.82 428 6.811 361 7.98 392 7.98 409 7.98 416 8.35 423 9.39 425 10.51.5 332 11.7 376 11.8 400 11.8 409 12.3 420 13.3 423 14.32 360 15.3 392 15.3 403 15.6 418 16.7 420 17.62.5 383 18.9 397 19.2 414 20.8 419 21.8 14500.5 621 7.4 638 7.4 647 7.4 651 7.92 654 10.5 657 12.91 590 12.9 621 12.9 637 12.9 644 13.4 651 16.1 654 18.41.5 560 18.5 604 18.5 628 18.5 638 18.9 647 21.5 651 23.82 531 23.9 589 23.9 620 23.9 632 24.6 644 27.3 649 29.32.5 574 29.4 612 29.4 626 30.2 641 32.6 646 34.9SN 940-42 9500.5 462 5.48 484 5.48 496 5.48 501 5.79 506 7.35 509 8.671 421 9.76 461 9.76 483 9.76 492 10.2 501 11.6 505 12.91.5 364 14.1 440 14.1 472 14.1 483 14.7 497 15.9 502 17.22 349 18.4 420 18.4 460 18.4 476 18.8 493 20.2 499 21.5 2.5 402 22.7 450 22.7 468 23.1 490 24.5 496 25.81450 0.5 731 9.2 754 9.2 767 9.2 771 10.5 776 13.8 779 16.51 690 15.7 731 15.8 753 15.8 762 17 771 20.5 775 23.51.5 652 22.6 710 22.6 742 22.6 753 23.5 767 26.7 772 29.82 620 28.9 690 28.9 730 28.9 746 29.9 763 33.5 769 36.5 2.5 671 35.7 720 35.7 738 36.5 759 39.7 766 42.8SN 940-469500.5 565 6.4 588 6.4 600 6.4 604 6.69 609 8.2 611 9.51 524 11.6 564 11.6 586 11.6 595 11.8 604 13.4 608 14.81.5 487 16.7 543 16.7 575 16.8 586 17.1 600 18.6 605 19.82 524 21.8 563 21.8 578 22.3 596 23.7 601 24.92.5 553 26.9 571 27.3 592 29.1 598 30.8 14500.5 890 10.8 912 10.8 923 10.8 928 11.5 932 14.8 935 17.91 848 18.5 888 18.5 910 18.5 919 19.5 928 22.8 932 25.91.5 811 26.4 865 26.4 900 26.4 910 27.6 924 30.6 928 33.92 776 33.9 846 33.9 886 33.9 902 34.9 920 38.6 925 41.82.5 825 41.9 874 41.9 895 42.8 916 46.5 922 49.7SN 1300-429500.5 663 7.68 691 7.68 706 7.63 713 8.2 720 10.5 721 12.31 612 13.8 662 13.8 690 13.8 701 14.7 712 16.8 716 18.31.5 565 19.9 635 19.9 675 19.9 699 20.6 706 22.9 711 24.62 521 26 611 26 661 26 681 26.8 702 28.9 708 30.72.5 586 32.2 647 32.2 671 32.6 697 34.7 704 36.5 14500.5 1042 12.9 1060 12.9 1085 12.9 1090 14.2 1100 18.8 1101 23.11 991 22.2 1020 22.2 1070 22.2 1080 23.5 1092 28.8 1095 32.41.5 944 31.5 990 31.5 1054 31.5 1070 32.8 1091 37.8 1092 41.82 900 40.5 960 40.5 1040 40.5 1060 41.9 1082 46.9 1090 50.72.5 930 50.2 1030 50.5 1050 51.4 1078 56.2 1088 60.4SN 1300-469500.5 782 8.79 808 8.79 824 8.96 830 9.12 837 11.8 840 12.91 731 16.3 780 16.3 808 15.8 819 16.7 832 18.8 835 20.81.5 683 23.2 753 23.2 793 22.8 808 24.3 825 25.6 831 27.42 729 29.9 779 29.9 797 30.6 821 32.4 827 34.62.5 766 36.8 786 37.4 816 39.7 823 42.5 14500.5 1225 14.8 1250 14.8 1270 14.8 1274 15.8 1280 20.4 1280 24.31 1172 25.3 1220 25.3 1253 25.3 1262 26.8 1274 31.4 1275 35.41.5 1124 36.2 1190 36.2 1235 36.2 1253 37.5 1270 41.9 1273 45.82 1080 46.8 1170 46.8 1223 46.8 1241 48.2 1260 52.8 1270 56.7 2.5 1150 57.8 1211 57.8 1231 58.7 1255 63.8 1268 67.8SN 1700-429500.5 894 10.8 928 10.8 947 10.8 954 11.2 936 13.8 965 15.91 831 18.7 893 18.7 928 18.7 941 19.1 956 21.8 960 23.91.5 773 26.8 860 26.8 909 26.8 928 27.5 949 29.9 954 31.92 718 34.6 830 34.6 892 34.6 915 35.4 943 37.8 950 41.42.5 800 42.8 875 42.8 904 43.6 936 46.7 945 48.4 14500.5 1405 17.3 1440 17.3 1460 17.3 1467 18.9 1470 25.2 1476 30.41 1340 29.8 1400 29.8 1440 29.8 1450 31.5 1465 37.5 1470 42.61.5 1282 42.3 1370 42.3 1420 42.3 1440 43.8 1460 49.8 1465 54.92 1230 54.8 1340 54.8 1400 54.8 1422 55.9 1450 62.4 1462 67.42.5 1170 66.9 1310 66.9 1382 66.9 1413 68.5 1445 74.8 1458 79.8SN 1700-469500.5 1047 11.8 1080 11.8 1100 11.8 1107 12.2 1116 15.2 1118 17.81 984 21.2 1045 21.2 1081 21.2 1093 21.8 1107 25.2 1112 26.81.5 926 30.7 1013 30.7 1062 30.7 1081 31.4 1101 34.3 1106 36.22 982 39.8 1045 39.8 1068 41.2 1095 43.2 1102 45.82.5 1028 49.8 1056 50.4 1088 53 1100 54.9 14500.5 1640 19.4 1672 19.4 1690 19.4 1700 20.9 1710 26.8 1710 32.41 1575 33.6 1640 33.6 1671 33.6 1683 34.9 1700 41.2 1702 46.61.5 1520 47.9 1603 47.9 1652 47.9 1673 49.7 1695 55.8 1700 60.92 1462 62.8 1574 62.8 1640 62.8 1660 63.8 1690 70.2 1692 75.32.5 1544 76.8 1620 76.8 1650 78.2 1684 84.7 1690 89.6SN 2200-429500.5 1170 13.3 1212 13.3 1235 13.3 1244 14.2 1254 18.1 1255 20.21 1095 23.9 1168 23.9 1211 23.9 1227 24.8 1245 28.3 1250 30.61.5 1025 34.8 1130 34.8 1188 34.8 1210 35.4 1237 39.4 1243 41.32 958 45.2 1092 45.2 1168 45.2 1195 45.9 1228 49.1 1237 51.82.5 1056 55.9 1147 55.9 1181 57.7 1222 60.3 1231 62.4 14500.5 1835 22.5 1875 22.5 1900 22.5 1910 24.5 1920 32.8 1921 38.51 1760 38.7 1830 38.7 1874 38.7 1890 40.3 1910 47.9 1914 54.51.5 1690 54.8 1792 54.8 1851 54.8 1874 56.8 1900 64.2 1910 70.82 1600 70.8 1755 70.8 1830 70.8 1860 72.8 1892 79.9 1900 86.82.5 1560 86.9 1720 86.9 1810 86.9 1844 88.8 1885 96.4 1892 104SN 2200-46 9500.5 1366 15.2 1408 15.2 1430 15.2 1438 16.2 1448 18.8 1451 21.91 1290 27.4 1366 27.4 1403 27.4 1430 28.4 1440 31.2 1444 341.5 1220 39.8 1325 39.8 1380 39.8 1406 41 1430 43.4 1438 46.42 1288 51.4 1360 51.4 1391 53 1423 55.6 1432 58.62.5 1252 64.4 1340 64.4 1375 65.2 1416 67.7 1426 70.81450 0.5 2131 25.2 2172 25.2 2200 25.3 2205 26.9 2219 34.7 2221 40.81 2060 43.7 2130 43.7 2174 43.8 2190 45.8 2210 52.9 2214 59.51.5 1990 62.8 2090 62.8 2150 62.8 2173 63.9 2202 71.8 2202 78.22 1922 80.9 2054 80.9 2130 80.9 2160 82.7 2194 89.9 2208 96.7 2.5 2020 99.7 2110 99.7 2144 102 2187 108 2196 115SN 2900-409500.5 1740 20.2 1797 20.2 1830 20.2 1840 20.2 1855 26.7 1860 30.21 1634 35.8 1736 35.8 1792 35.8 1820 35.8 1854 42 1850 45.41.5 1534 51.4 1683 51.4 1766 51.4 1795 51.4 1830 57.8 1840 61.82 1630 66.8 1736 66.8 1775 66.8 1820 73.4 1830 76.92.5 1580 82.4 1705 82.4 1754 82.4 1810 88.8 1820 92.5 14500.5 2726 33.8 2784 33.8 2816 33.8 2830 36.2 2842 48.8 2846 57.21 2620 57.6 2724 57.6 2783 57.6 2805 60.2 2830 72.5 2837 81.21.5 2520 81.8 2670 81.8 2752 81.8 2780 83.8 2820 96.2 2828 1052 2430 105 2616 105 2723 105 2760 107 2810 120 2821 1302.5 2566 130 2695 136 2742 132 2800 144 2812 153SN2900-46 950 0.5 2200 24.2 2250 24.2 2290 24.2 2300 25.2 2310 29.9 2320 33.81 2090 43.5 2190 43.5 2250 43.5 2270 44.2 2300 50.1 2310 53.41.5 2140 62.5 2220 62.5 2250 63.4 2290 68.8 2300 72.82 2090 82.3 2190 82.3 2230 83 2280 88.8 2290 92.4 2.5 2160 103 2210 104 2270 109 2280 112黄山铁人泵业有限公司成立于2012年，是一家专业从事螺杆泵及替代进口螺杆泵备件生产制造和销售的公司，是中国螺杆泵行业的知名骨干企业，螺杆泵是一种容积式泵，其特点是适于输送高粘度、含有固体颗粒及气体的介质，主要应用于造纸、化工、食品、饮料、污水处理及石油等行业。

螺杆泵型号参数螺杆泵是一种常用的工业泵，其型号参数对于选择和应用具有重要意义。

不同型号的螺杆泵具有不同的性能特点，因此了解和掌握各型号的参数是十分必要的。

型号参数的分类螺杆泵的型号参数主要可以分为以下几类：1.流量参数：反映单位时间内螺杆泵输送液体的能力，通常以立方米/小时（m³/h）或升/秒（l/s）来表示。

流量参数是衡量螺杆泵性能的重要指标之一。

2.扬程参数：表示螺杆泵输液时液体的输送高度，通常以米（m）来表示。

扬程参数决定了螺杆泵输送液体的高度限制。

3.功率参数：表示螺杆泵的功率大小，通常以千瓦（kW）来表示。

功率参数与流量和扬程之间存在一定的关系，是评价螺杆泵工作效率的重要依据。

4.转速参数：表示螺杆泵的转速，通常以每分钟转数（rpm）来表示。

转速参数直接影响螺杆泵的输送能力和功耗，是螺杆泵设计和选型时需要考虑的重要因素。

型号参数的选择与应用选择适合的螺杆泵型号参数对于确保泵的正常运行和提高工作效率至关重要。

在选择螺杆泵型号参数时，应综合考虑以下几个方面：1.输液要求：根据实际输液要求确定所需的流量和扬程。

流量和扬程参数需满足实际输液需求，确保泵的工作效率和稳定性。

2.设备匹配：与输送管道、电机等设备的匹配性。

螺杆泵型号参数应与其他设备协调一致，确保输液系统正常运行。

3.节能环保：选择符合节能环保标准的螺杆泵型号参数。

合理选择功率参数和转速参数，降低能耗，减少环境污染。

4.维护保养：考虑螺杆泵的维护保养成本。

选择易于维护的型号参数，降低运行成本，延长设备寿命。

结语螺杆泵型号参数是衡量螺杆泵性能的重要指标，正确选择和应用型号参数对于提高工作效率、降低成本具有重要意义。

在选型过程中，应根据实际需求综合考虑各项参数，确保螺杆泵能够稳定、高效地运行。

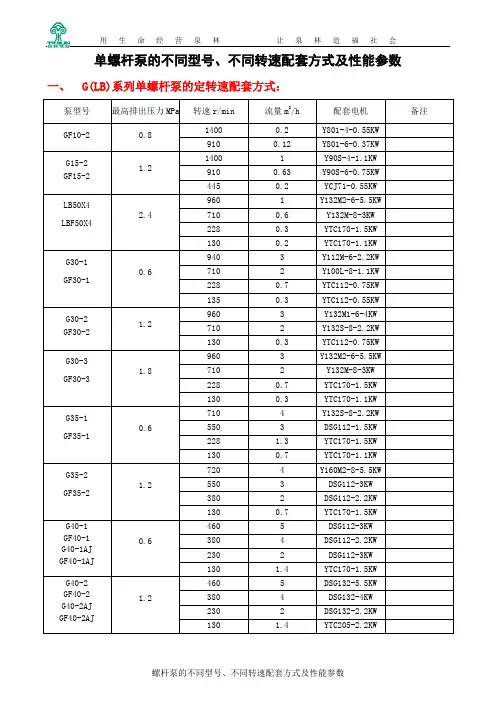

单螺杆泵的不同型号、不同转速配套方式及性能参数一、G(LB)系列单螺杆泵的定转速配套方式：
二、G(LB)系列单螺杆泵的变转速配套方式
三、上海多隆KTG(KTGX)系列单螺杆计量泵的主要性能参数及主要尺寸：
备注：
1.图和表中的H为泵之中心高，也即电机的中心高。

请看上表中右侧电机规格栏，在YCT后边的数值（112，
132，160，180等）。

2.本系列泵，作为流量可调而专为造纸企业泵送助流剂等各类溶剂，试剂并用作计量而设计的单螺杆泵。

除了让您能随心所欲地调节您所需要的排量以外，更有低噪音，递剪切，底脉动等单螺杆泵所固有的优点。

3.泵的型号前的英文字母KTG,KT代表流量可调。

G为国家标准所规定的冠名字母。

4.YCT系列电动机为电磁调速电动机（也称滑差电机）。

本公司出厂的KTG系列的每一台泵，均含调速器
一台。

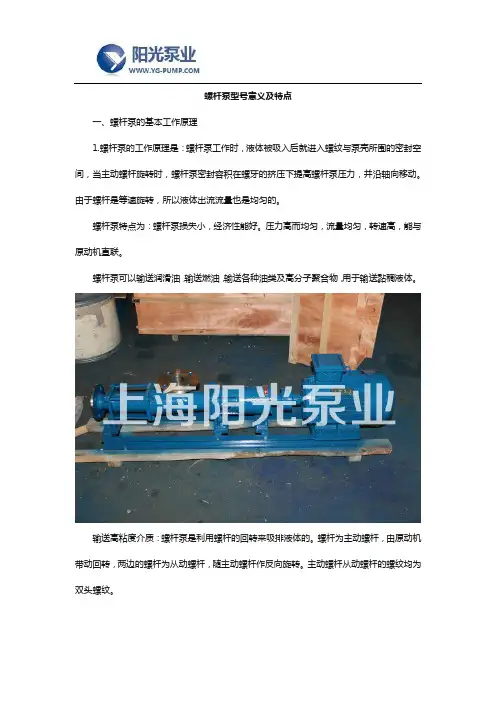

螺杆泵型号意义及特点一、螺杆泵的基本工作原理1.螺杆泵的工作原理是：螺杆泵工作时，液体被吸入后就进入螺纹与泵壳所围的密封空间，当主动螺杆旋转时，螺杆泵密封容积在螺牙的挤压下提高螺杆泵压力，并沿轴向移动。

由于螺杆是等速旋转，所以液体出流流量也是均匀的。

螺杆泵特点为：螺杆泵损失小，经济性能好。

压力高而均匀，流量均匀，转速高，能与原动机直联。

螺杆泵可以输送润滑油，输送燃油，输送各种油类及高分子聚合物，用于输送黏稠液体。

输送高粘度介质：螺杆泵是利用螺杆的回转来吸排液体的。

螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。

主动螺杆从动螺杆的螺纹均为双头螺纹。

由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。

随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，这就是螺杆泵的基本工作原理。

2.根据泵的大小不同可以输送粘度从37000-200000厘泊的介质。

含有颗粒或纤维的介质：颗粒直径可以这30mm(不超过转子偏心距)。

纤维长可以350mm(相当0.4位转子的螺距)。

其含量一般可达介质窖的40%，若介质中的固体物为细微之粉沫状时，最高含量可达60%或更高也能输送。

要求输送压力稳定，介质固有结构不爱破坏时，选用单螺杆泵输送最为理想。

二、螺杆泵常遇问题处理1.泵体剧烈振动或产生噪音：产生原因：水泵安装不牢或水泵安装过高;电机滚珠轴承损坏;水泵主轴弯曲或与电机主轴不同心、不平行等。

处理方法：装稳水泵或降低水泵的安装高度;更换电机滚珠轴承;矫正弯曲的水泵主轴或调整好水泵与电机的相对位置。

2.传动轴或电机轴承过热：产生原因：缺少润滑油或轴承破裂等。

处理方法：加注润滑油或更换轴承。

3.水泵不出水：产生原因：泵体和吸水管没灌满引水;动水位低于水泵滤水管;吸水管破裂等。

产品概述：上海贝工泵业制造有限公司制造生产的单螺杆泵是按迥转啮合容积式原理工作的新型泵种。

主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。

由于该部件的特殊几何开头分别形成单独的密封容腔。

介质由轴向均匀推行流动。

内部流速代低，容积保持不变。

压力稳定,因而不会产品涡流和搅动。

单螺杆泵被广泛用于各行业输送各类介质，恒压连续运行，无脉动，介质输送无破损，通过调节转速改变流量从而达到计量的目的。

本产品适合输送具有以下特性的介质：固体含量高(最大粒径可达150mm)或无固体含量|各种粘度(1mPas-3百万mPas)的介质|触变性和易膨胀性介质|剪切敏感性介质|磨蚀性介质|有/无自润滑性的介质|腐蚀性介质(pH=O-14)|粘结性介质|有毒性介质|流量大、压力高·流量范围从每小时几毫升到500m3(2200gpm)·压力范围最高可达48bar，特殊设计可达72bar。

同一种传动部件可与四种不同设计的转子/定子匹配，为您提供最佳使用方案。

广泛的材料选择：针对不同的应用领域，选用不同的金属材料，从铸铁、镍铬钢到耐酸材料、哈氏合金及钛合金。

弹性材料可选用耐磨的、耐油的、耐酸的、耐碱的橡胶，如天然橡胶、丁晴橡胶、乙丙橡胶及氟橡胶等。

对磨蚀性强的介质，可选用陶瓷或塑料。

当介质因高温或含有某些化学成分而不能选用弹性材料时，可选用硬材质定子或刚性定子。

各种轴封形式：按客户的要求，机械密封从单端面机封(带或不带急冶)、双端面机封(背靠背式及串联式机械密封)到盒式密封；也可选用填料密封、水封环及特殊密封。

对有毒介质可提供无泄漏磁力传动。

其它特性：·最高吸上高度可6米水柱·可双向旋转，双向输送（需配备反转定子）·安装方式灵活.·运行顺畅、平稳、噪音低、无脉动、无剪切·输送介质温度范围-20℃～+150℃·单螺杆泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。

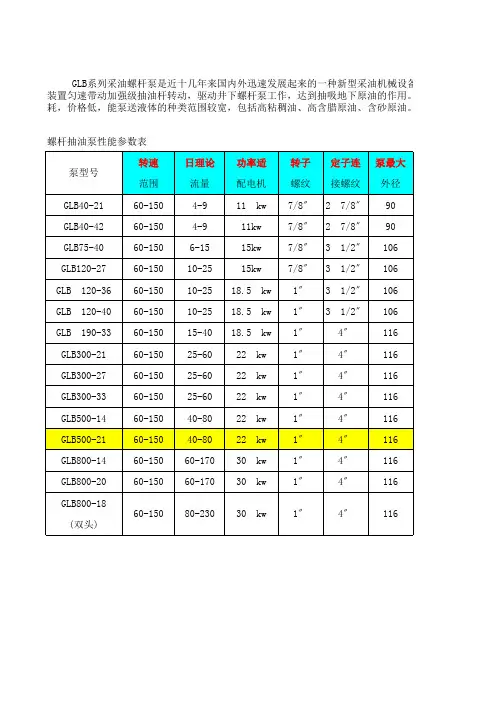

GLB系列采油螺杆泵是近十几年来国内外迅速发展起来的一种新型采油机械设备，主
置匀速带动加强级抽油杆转动，驱动井下螺杆泵工作，达到抽吸地下原油的作用。

其结构简单，体积小耗，价格低，能泵送液体的种类范围较宽，包括高粘稠油、高含腊原油、含砂原油。

地面输送高粘稠油螺杆抽油泵性能参数表
备，主要由单螺杆油泵和地面驱动装置组成，由地面驱动装的作用。

其结构简单，体积小，重量轻，使用维修方便，节省能
含砂原油。

地面输送高粘稠油泵、高含腊原油泵、含砂原油泵。

G(LB)系列单螺杆泵的整泵外形与安装尺寸产品型号外型及安装尺寸（mm）备注L L1L2P H H1g AD AA A AB DN1 DN2 l l1l2L3l x n-Фd xGF10-2-4/0.55673376 285200233 14345150 233 130 165G1" G3/4"520 90 350- 166 4-Ф15200GF10-2-6/0.37GF10-2-0.37T 868 480 283 153 100 200160 190 590 400G15-2-4/1.11010697 310345250 1509015525032 25930 215 500 233GF15-2-4/1.1 G15-2-6/0.75 GF15-2-6/0.75 G15-2-0.55CJ4451210 510 364 200 268 185 225 1000 150350 350 143 4-Ф15GF15-2-0.55CJ445 G15-2-1.1T1250 550 440242158 305216 256 1070200- 193 4-Ф15GF15-2-1.1TLB50X4-6/5.5 1458 940515 560425100210 35065 501320450 4502106-Ф19 350LBF50X4-6/5.5 1448 930 550 200 LB50X4-8/3 1458 940 560 210 LBF50X4-8/3 1448 930 550 200LB50X4-1.5J228 1494 940551560420 280 160 294 1270 210LBF50X4-1.5J228 1484 930 550 200LB50X4-1.1J130 1469 940526 560 210LBF50X4-1.1J130 1459 930 550 200LB50X4-5.5T 1748 940805 560590 310 230 440 318 358 1460 230 500 -245LBF50X4-5.5T 1738 930 550 235G(LB)系列单螺杆泵的整泵外形与安装尺寸产 品 型 号外 型 及 安 装 尺 寸 （mm ） 备 注LL 1L 2 P H H 1g AD AA A AB DN1 DN2 ll 1l 2L 3l x n-Фd x G30-1-6/2.2 1121 718 400 340 353200 100190 315 218 25050401020110 430 370 115 6-Ф19 200GF30-1-6/2.2 1113 710 342 107 G30-1-8/1.1 1101 718 380 340 345180 285 188 2101012115 GF30-1-8/1.1 1093 710 342 107G30-1-0.75J228 1116 718 395 340 342 242 155 295 240 280 980 150 350 350145 GF30-1-0.75J228 1108 710 342 137 G30-1-0.55J135 1150 718 429 340 145 GF30-1-0.55J135 1142 710 342 137 G30-2-6/4 1370 852 515 475 408 225 210 351 250 282 1240 180400 400185 350GF30-2-6/4 1362 844 467 177 G30-2-8/2.2 1330 852 475 475 185GF30-2-8/2.2 1322 844 467 177 G30-2-0.75J130 1250 852 395475 342242155 295 240 2801080150 145 GF30-2-0.75J130 1242 844 467 137G30-3-6/5.5 1472 954 515577 425210 3502162601360500 500145 GF30-3-6/5.5 1464 946 569 137 G30-3-8/3 1472 954 577 145 GF30-3-8/3 1464 946 569 137 G30-3-1.5J228 1508 954 551 577 420 280 160 294 255 1320 200 450 450195 GF30-3-1.5J228 1500 946 569 187 G30-3-1.1J130 1483 954 526 577 195 GF30-3-1.1J130 1475 946 569 187 G30-1-2.2T 1366 718 645 340 450 225 185 360 300 350 1130 165 400 -170200GF30-1-2.2T 1358 710 330 162 G30-2-4T 1540 852 685 475 540 290 195 388 280 320 1310200 450195 350 GF30-2-4T 1532 844 467 187 G30-3-5.5T 1762 954 805577 595 310230 440 318 3601480550 195 GF30-3-5.5T 1754 946569187G(LB)系列单螺杆泵的整泵外形与安装尺寸产 品 型 号外 型 及 安 装 尺 寸 （mm ） 备 注LL 1L 2 P HH 1gADAAAAB DN1 DN2ll 1l 2L 3l x n-ФdxG35-1-8/2.2 1258 780 475400 408 225100210 351 250 28265501150 175400 400195 6-Ф19350GF35-1-8/2.21248 770390185 G35-1-1.5DJ/550 1313 780 530 400380 242160 285 210 2501100150160GF35-1-1.5DJ/550 1303 770 390 150 G35-1-1.5J228 1334 780 551400 420 280160 294 216 255180190 GF35-1-1.5J228 1324 770 390 180 G35-1-1.1J130 1309 780 526 400 190 GF35-1-1.1J130 1299 770 390 180 G35-2-8/5.5 1543 940 600 560 495 270255 420 254 2941400 200500 500210200GF35-2-8/5.5 1533 930 550 200 G35-2-3DJ/550 1508 940 565 560 380 242185 310 210 250 1260 130 140 GF35-2-3DJ/5501498 930550 130 G35-2-2.2DJ/380 1508 940 560 140 GF35-2-2.2DJ/380 1498 930 550 130 G35-2-1.5J130 1494 940 551560 420 280160 294 216 2551270 200450450210GF35-2-1.5J130 1484 930 550 200 G35-1-4T 1483 780 700400 540 290195 388 280 3201220 170-180 GF35-1-4T 1473 770 390 170 G35-2-11T 1898 940 955560 640 335255 485 356 3961550 250 500260 350 GF35-2-11T1888 930555250G(LB)系列单螺杆泵的整泵外形与安装尺寸产品型号外型及安装尺寸（mm）备注L L1L2P H H1g AD AA A AB DN1 DN2 l l1l2L3l x n-Фd xG40-1-3DJ460 1470 902565452408 270120 185 310210 25080 651230100 500 5001026-Ф19 350GF40-1-3DJ460 1420 852 380 242 1190 92 G40-1-2.2DJ380 1470 902 408 270 1230 102 GF40-1-2.2DJ380 1420 852 380 242 1190 92 G40-1-1.5DJ230 1435 902530408 270160 2851230 102GF40-1-1.5DJ230 1385 852 380 242 1190 92G40-1-1.5J130 1456 902551 420 280 294 216 255 1250 180 450 450 182GF40-1-1.5J130 1406 852 1210 200 400 400 192G40-1AJ-3DJ460 1612 1044565585 408 270185 310210 2501370180 500 500182GF40-1AJ-3DJ460 1562 944 380 242 1330 172G40-1AJ-2.2DJ380 1612 1044565 408 270 1370 182GF40-1AJ-2.2DJ380 1562 944 380 242 1330 172 G40-1AJ-1.5DJ230 1577 1044530408 270160 2851370 182GF40-1AJ-1.5DJ230 1527 944 380 242 1330 172G40-1AJ-1.5J130 **** ****551 420 280 294 216 255 1390 182GF40-1AJ-1.5J130 1548 944 1350 172 G40-1-4T6 1765 902860 452595 310 235 4501440200500-202GF40-1-4T6 1715 852 1400 192G40-1AJ-4T6 1907 1044585 1590600202GF40-1AJ-4T6 1857 944 1540 192G(LB)系列单螺杆泵的整泵外形与安装尺寸产品型号外型及安装尺寸（mm）备注L L1L2P H H1g AD AA A AB DN1 DN2 l l1l2L3l x n-Фd xG40-2-5.5DJ46017951102 690654438 270120215 355240 28080 651470200 550 550 2026-Ф19 350GF40-2-5.5DJ460G40-2-4DJ3801740 635195 335GF40-2-4DJ380 G40-2-2.2DJ2301715 610185 325GF40-2-2.2DJ230G40-2-2.2J1301714 609 485 315 365 270 310 250 500 500 252 GF40-2-2.2J130G40-2AJ-5.5DJ46019371244 690785438 270215 355240 2801610 200 600 600 202GF40-2AJ-5.5DJ460G40-2AJ-4DJ3801882 635 195 335 GF40-2AJ-4DJ380G40-2AJ-2.2DJ2301857 610185 325GF40-2AJ-2.2DJ230G40-2AJ-2.2J1301856 609 485 315 365 270 310 GF40-2AJ-2.2J130G40-2-11T62130 11021025 652655 335 270 512 356 3961720 270 600-272450GF40-2-11T6G40-2AJ-11T62272 1244 785 1870 200 750 202 GF40-2AJ-11T6G(LB)系列单螺杆泵的整泵外形与安装尺寸产品型号外型及安装尺寸（mm）备注L L1L2P H H1g AD AA A AB DN1 DN2 l l1l2L3l x n-Фd xG50-1-5.5DJ460 1808 1115690567438 270 132215 355240 280100 801480200550 550 2026-Ф19 350GF50-1-5.5DJ460 1685 992 513 120 1370 500 500 195G50-1-4 DJ380 1753 1115635 567 132195 3351480 550 550 202GF50-1-4DJ380 1630 992 513 120 1370 500 500 195G50-1-2.2DJ230 1728 1115610 567 132185 3251480 550 550 202GF50-1-2.2DJ230 1605 992 513 120 1370 500 500 195G50-1-2.2J96 1727 1115609 567485 315132185 365 270 3101490 250 500 500 252GF50-1-2.2J96 1604 992 513 120 1375 225 460 460 220G50-1AJ-5.5DJ460 1906 1213690677438 270 132215 355240 2801580200 600 600202GF50-1AJ-5.5DJ460 1856 1163 683 120 1530 195G50-1AJ-4DJ380 1851 1213635 677 132195 3351580 202GF50-1AJ-4DJ380 1801 1163 683 120 1530 195G50-1AJ-2.2DJ230 1826 1213610677 132185 3251580 202GF50-1AJ-2.2DJ230 1776 1163 683 120 1530 195G50-1AJ-2.2J96 1825 1213609 677485 315132365 270 3101590 202GF50-1AJ-2.2J96 1775 1163 683 120 1543 195G50-1-7.5T6 2073 1115980 567655 335132270 512 356 3961730 300600-302GF50-1-7.5T6 1950 992 513 120 1600200 195G50-1AJ-7.5T6 2196 1213 677 132 1840700 202GF50-1AJ-7.5T6 2146 1163 683 120 1800 195G(LB)系列单螺杆泵的整泵外形与安装尺寸产品型号外型及安装尺寸（mm）备注L L1L2P H H1g AD AA A AB DN1 DN2 l l1l2L3l x n-Фd xG50-2-11DJ460 2239 1371865823460 270 132260 425254 294100 801860200750 750 2026-Ф19550GF50-2-11DJ460 2116 1248 769 120 1740 700 700 195G50-2-7.5DJ380 2179 1371805 823132215 380 1860 750 750 202GF50-2-7.5DJ380 2056 1248 769 120 1740 700 700 195G50-2-5.5DJ230 2139 1371765 823 132 1860 750 750 202GF50-2-5.5DJ230 2016 1248 769 120 1740 700 700 195G50-2-4J93 2098 1371724 823560 360132205 410 300 3401840 250 650 650 256GF50-2-4J93 1975 1248 769 120 1720 285 570 570 285G50-2AJ-11DJ460 2337 1469865933460 270 132260 425254 2941950 200 750 750202GF50-2AJ-11DJ460 2287 1419 939 120 195G50-2AJ-7.5DJ380 2277 1469805933 132215 380 202GF50-2AJ-7.5DJ380 2227 1419 939 120 195G50-2AJ-5.5DJ230 2237 1469765 933 132 202GF50-2AJ-5.5DJ230 2187 1419 939 120 195G50-2AJ-4J93 2196 1469724 933560 360132205 410 300 340202GF50-2AJ-4J93 2146 1419 939 120 195G50-2-15T6 2544 13711170 823690 360132285 540 406 4462040 250 500-256 8-Ф19450GF50-2-15T6 2421 1284 769 120 1920 300 650 300 6-Ф19G50-2AJ-15T6 2642 1469 933 132 2150150 600 1528-Ф19GF50-2AJ-15T6 2592 1419 939 120 2110 145G(LB)系列单螺杆泵的整泵外形与安装尺寸产品型号外型及安装尺寸（mm）备注L L1L2P H H1g AD AA A AB DN1 DN2 l l1l2L3l x n-Фd xG60-1-7.5DJ46020371304 730716438 270150215 355 240 280125 1001660 150 700 700 1626-Ф19 350GF60-1-7.5DJ460G60-1-5.5DJ3801997 690GF60-1-5.5DJ380G60-1-4DJ2302017 710 460 195 360 254 294 1780 200 212 GF60-1-4DJ230G60-1-4J932031 724 560 360 205 410 300 340 1800 300600 600 312GF60-1-4J93 G60-2-15DJ46025051592 9101004460 270260 425254 2942070 1501628-Ф19700GF60-2-15DJ460G60-2-11 DJ3802460 865 GF60-2-11DJ380G60-2-7.5DJ2302400 805215 380GF60-2-7.5DJ230G60-2-5.5J932380 785 560 360 420 300 340 2080 300 500 500 312 GF60-2-5.5J93G60-1-11TZD10-12600 1304 980 716 655 335 140 482 356 396 2230150 650100(AC)162350G60F-1-11TZD10-1 G60-2-18.5TZD15-13163 1592 1130 1004 705 360 190 610 470 510 2710 800 118(AC) 700G60F-2-18.5TZD15-1G(LB)系列单螺杆泵的整泵外形与安装尺寸产品型号外型及安装尺寸（mm）备注L L1L2P H H1g AD AA A AB DN1 DN2 l l1l2L3l x n-Фd xG70-1-7.5DJ38021511343 805785460 270150215 380 254 294125 1001820 200 700 700 2126-Ф19 350GF70-1-7.5DJ380G70-1-5.5DJ2302111 765 GF70-1-5.5DJ230G70-1-4J932070 724 560 360 205 410 300 340 1810 300600 600 312GF70-1-4J93 G70-2-15DJ38025761663 9101075460 270260425 254 294 2140 150 1628-Ф19700GF70-2-15DJ380G70-2-11DJ2402581 915 490 290 438 280 320 2180 200 212 GF70-2-11DJ240G70-2-5.5J932451 785 560 360 215 420 300 340 2130 300 500 500 312 GF70-2-5.5J93G70-1-11TZD15-22764 1343 980 755 655 335190 582 410 450 2400 150 700123(AC)162 350GF70-1-11TZD15-2G70-1-22TZD15-23274 1663 1170 1075 705 360 610 470 510 2780 200 800 118(AC)212 700GF70-1-22TZD15-2G(LB)系列单螺杆泵的整泵外形与安装尺寸产品型号外型及安装尺寸（mm）备注L L1L2P H H1g AD AA A AB DN1 DN2 l l1l2L3l x n-Фd xG85-1-11DJ30524181550 865850508 308200260 425290 330150 1251950220 500 500 2988-Ф19700GF85-1-11DJ305G85-1-7.5DJ2102358 805 215 380GF85-1-7.5DJ210G85-1-5.5J912338 785 560 360 215 420 300 340 1940 GF85-1-5.5J91G85-2-22DJ30529781950 10251250510 310285 463305 3552400 300 600 600 378 1200GF85-2-22DJ305G85-2-15DJ2102913 960 260 438GF85-2-15DJ210G85-2-11J913003 1050 632 390 260 520 450 490 GF85-2-11J91G85-1-1.5TZD15-62996 1550 1025 850 653 348 190 583 415 455 2560 230 700 87.5(AC) 312 550G85F-1-1.5TZD15-6G85-2-30TZD20-63716 1950 1280 1250 775 390 230 728 530 570 3140 200 900 163.5(AC) 282 1200G85F-2-30TZD20-6G105-1-18.5DJ210 30862038 10451191560 335195285 483 355 395200 2002630 200 750 750 2158-Ф19 700G105-1-11J80 3090 1050 632 390 260 520 450 490 2580 300 650 650 315G105-2-30DJ210 37382550 11851703640 335 310 528 355 395 3170 200 700 700 215 10-Ф241200G105-2-22J80 3658 1145 632 390 285 545 450 490 3070 400 750 750 415 8-Ф19G105-1-22TZD20-8 3793 2038 1170 1191 705 360195 230 700 544 584 3240220 700131157.5(AC)23510-Ф24 700G105-2-45TZD20-8 4506 2550 1425 1703 840 435 755 595 635 3940 12-Ф24 1200。

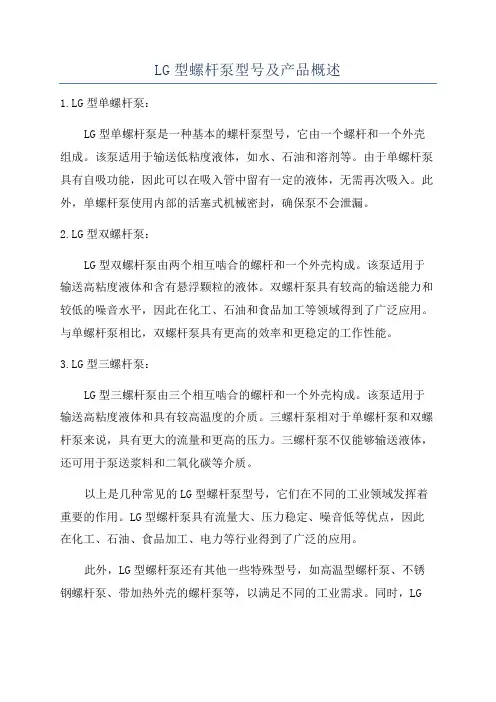

LG型螺杆泵型号及产品概述
1.LG型单螺杆泵：
LG型单螺杆泵是一种基本的螺杆泵型号，它由一个螺杆和一个外壳组成。

该泵适用于输送低粘度液体，如水、石油和溶剂等。

由于单螺杆泵具有自吸功能，因此可以在吸入管中留有一定的液体，无需再次吸入。

此外，单螺杆泵使用内部的活塞式机械密封，确保泵不会泄漏。

2.LG型双螺杆泵：
LG型双螺杆泵由两个相互啮合的螺杆和一个外壳构成。

该泵适用于输送高粘度液体和含有悬浮颗粒的液体。

双螺杆泵具有较高的输送能力和较低的噪音水平，因此在化工、石油和食品加工等领域得到了广泛应用。

与单螺杆泵相比，双螺杆泵具有更高的效率和更稳定的工作性能。

3.LG型三螺杆泵：
LG型三螺杆泵由三个相互啮合的螺杆和一个外壳构成。

该泵适用于输送高粘度液体和具有较高温度的介质。

三螺杆泵相对于单螺杆泵和双螺杆泵来说，具有更大的流量和更高的压力。

三螺杆泵不仅能够输送液体，还可用于泵送浆料和二氧化碳等介质。

以上是几种常见的LG型螺杆泵型号，它们在不同的工业领域发挥着重要的作用。

LG型螺杆泵具有流量大、压力稳定、噪音低等优点，因此在化工、石油、食品加工、电力等行业得到了广泛的应用。

此外，LG型螺杆泵还有其他一些特殊型号，如高温型螺杆泵、不锈钢螺杆泵、带加热外壳的螺杆泵等，以满足不同的工业需求。

同时，LG
型螺杆泵也可以与其他设备配合使用，如过滤器、加热器和输送管道等，以提高生产效率和产品质量。

总之，LG型螺杆泵是一种重要的工业设备，其多种型号适用于不同的液体输送需求。

这些型号的泵具有高效、稳定和可靠的特点，在各个行业中广泛应用。

螺杆泵型号定义及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、G系列料斗式螺杆泵产品概述：G系列料斗式螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。

由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。

每级泵的输出压力为0.6MPa，扬程60m(清水)，适用于输送介质温度80℃以下(特殊要求可达150℃)。

因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般不锈钢潜水泵种所不能胜任的特点。

其流量与转速成正比。

传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。

这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。

二、G系列料斗式螺杆泵技术参数：流量：0-150m3/h;扬程：0-240m;功率：0.75-37kw;转速：500-960r/min;口径：20-135MM;温度：-15-200℃。

三、G系列料斗式螺杆泵型号意义：。

污泥螺杆泵型号
点击次数：1452 发布时间：2009-7-11
污泥泵型号,螺杆泵型号,污泥泵
污泥泵型号污泥泵
G型单螺杆泵（污泥泵、螺杆泵、污泥浓浆泵、单螺杆泵、污泥螺杆泵、不锈钢螺杆泵）是按迥转啮合容积式原理工作的新型泵种。

主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。

由于该二部件的特殊几何开头分别形成单独的密封容腔。

介质由轴向均匀推行流动。

内部流速低，容积保持不变。

压力稳定，因而不会产生涡流和搅动。

每级泵的输出压力为0.6Mpa，扬程60m （清水），自吸高度一般在3m以上。

因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特性。

其流量与转速成正比。

传动可采用联轴器直接传动，或采用高速电机，三角带，变速箱等装置变速。

单螺杆泵零件少，结构紧凑，体积小，维修简单，转子和定子是本泵的易损件，结构简单，便于装拆。

I-1B型污泥螺杆泵也名（污泥泵、螺杆泵、污泥浓浆泵、单螺杆泵、污泥螺杆泵、不锈钢螺杆泵）是单螺杆式容积回转泵,该泵利用偏心单螺旋的螺杆在双螺旋衬套内的转动,使浓浆液沿螺旋槽由吸入口推移至排出口,实现泵的输送功能。
