螺杆泵g70-2面与国际先进水平相比尚存在相当的差距，还需要进一步加快发展高档数控机床品种，保证产品质量和提高水平。
电力利用率现曙光预计全年增速将回落到5%以下上半年电力需求超预期近日中电联公布了27年-6月份全国电力工业生产简况，-6月份，全国全社会用电量549.54亿千瓦时，同比增长5.56%。
第一产业用电量393.亿千瓦时，同比增长2.67%；第二产业用电量663.86亿千瓦时，同比增长7.8%；第三产业用电量45.25亿千瓦时，同比增长2.6%；城乡居民生活用电量64.33亿千瓦时，同比增长.97%。
全国工业用电量为52.66亿千瓦时，同比增长7.2%；轻、重工业用电量同比增长分别为.39%和8.84%。
电力需求增速不减的原因不难看出，是工业用电尤其是重工业用电的持续高速增长。
在国家力推节能降耗、严防经济过热的【G型单螺杆泵】产品:【G型单螺杆泵】产品简介：生产的G型单螺杆泵在发达国家已广泛使用，国外多数称单螺杆泵为“莫诺泵”《MONOPUMPS》，德国称为“偏心转子泵”。
由于其优良的性能，近年来在国内的应用范围也在迅速扩大。
它的最大特点是对介质的适应性强、流量平稳、压力脉动动小、自吸能力高，这是其它任何泵种所不能替代的。
我们对国外（如：德、英、法、日本等国）生产的单螺杆泵及国内同行业的产品，作了分析与研究，博取众长，对自己的产品进行不断的改革创新。
目前我单位的产品已自成一个体系，压力为0.6~1.2MPa,特殊要求压力可达3MPa，可满足广大用户对单螺杆泵的不同需求。
我单位生产的泵，质量可靠，实行三包，价格也相对较低，同时确保备品备件的正常供应。
本单位热忱为广大用户服务，接受用户对特殊要求单螺杆泵的设计和制造任务【G型单螺杆泵】型号意义：【G型单螺杆泵】工作原理与特性：G型单螺杆泵是按迥转啮合容积式原理工作的新型泵种。
主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。
由于该部件的特殊几何开头分别形成单独的密封容腔。
螺杆泵型号意义及工作原理摘要：螺杆泵是一种广泛应用于工业领域的离心泵。
通过改变螺杆泵的型号可以调整其工作性能，达到不同的流量和扬程要求。
本文将介绍螺杆泵型号的意义，以及螺杆泵的工作原理。
一、螺杆泵型号的意义螺杆泵的型号通常由一串数字和字母组成，每个数字和字母都代表了该泵的特定参数。
以下是常见的螺杆泵型号意义的解析：1. 序列号：用于区分不同的螺杆泵型号，每个螺杆泵都有唯一的序列号。
2. 流量参数：通常以数字表示，代表了螺杆泵每分钟输送的液体体积。
较大的流量参数意味着螺杆泵具有更大的输送能力。
3. 扬程参数：也是以数字表示，代表了螺杆泵输送液体时所需要的压力。
较大的扬程参数意味着螺杆泵能够输送液体到更远的距离。
4. 叶片材质：有些螺杆泵型号中可能包含字母，代表了泵的叶片材质。
叶片材质的选择会影响泵的使用寿命和适应性。
通过了解螺杆泵型号的意义，用户可以根据自己的需求选择适合的螺杆泵型号，以满足特定工作条件下的流量和扬程要求。
二、螺杆泵的工作原理螺杆泵是一种离心泵，其工作原理基于螺杆轴推动液体并通过离心力将其输送到出口。
1. 主要构件螺杆泵主要由以下几个构件组成：- 螺杆：螺杆是螺杆泵的核心部件，由一个或多个螺杆轴组成。
螺杆轴通常以螺旋形状设计，具有高强度和耐磨性。
- 泵体：泵体是螺杆泵的外壳，通常由铸铁或不锈钢制成。
泵体内部有一个或多个螺杆腔，液体通过泵体从进口流入螺杆腔。
- 泵头：泵头是连接泵体和出口管道的部件，它也可以根据需要调整管道的角度和位置。
- 出口：出口是离心泵输出液体的地方，通常连接到管道系统。
2. 工作过程螺杆泵的工作过程分为吸入和排出两个阶段：- 吸入阶段：当泵启动时，液体从进口流入泵体内的螺杆腔。
随着螺杆旋转，液体被推入螺杆腔的较小一端。
- 排出阶段：随着螺杆的继续旋转，推进的液体被逐渐推向螺杆腔的较大一端。
在此过程中，离心力将液体推向出口管道。
螺杆泵通过螺杆的旋转运动将液体从进口到出口输送，实现了液体的传输和输送。
螺杆泵参数及型号意义
上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
一、G系列料斗式螺杆泵产品概述：
G系列料斗式螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。
每级泵的输出压力为0.6MPa，扬程60m(清水)，适用于输送介质温度80℃以下(特殊要求可达150℃)。
因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般不锈钢潜水泵种所不能胜任的特点。
其流量与转速成正比。
传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。
这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。
二、G系列料斗式螺杆泵技术参数：
流量：0-150m3/h;
扬程：0-240m;
功率：0.75-37kw;
转速：500-960r/min;
口径：20-135MM;
温度：-15-200℃。
三、G系列料斗式螺杆泵型号意义：。

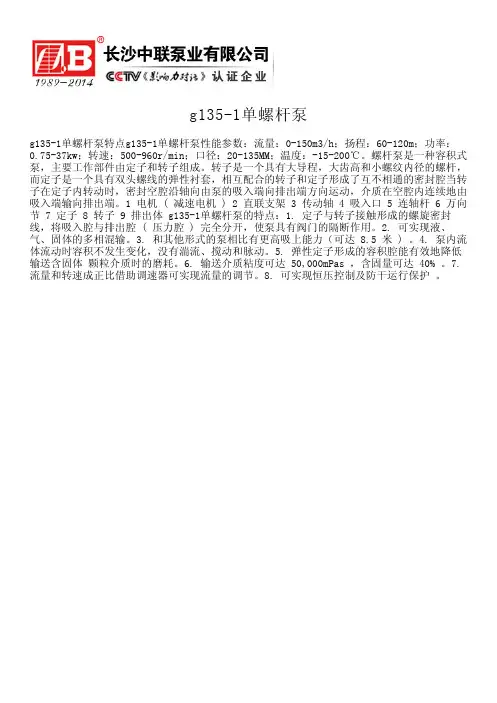

g135-1单螺杆泵
g135-1单螺杆泵特点g135-1单螺杆泵性能参数：流量：0-150m3/h；扬程：60-120m；功率：0.75-37kw；转速：500-960r/min；口径：20-135MM；温度：-15-200℃。
螺杆泵是一种容积式泵，主要工作部件由定子和转子组成。
转子是一个具有大导程，大齿高和小螺纹内径的螺杆，而定子是一个具有双头螺线的弹性衬套，相互配合的转子和定子形成了互不相通的密封腔当转子在定子内转动时，密封空腔沿轴向由泵的吸入端向排出端方向运动，介质在空腔内连续地由吸入端输向排出端。
1 电机 ( 减速电机 ) 2 直联支架 3 传动轴 4 吸入口 5 连轴杆 6 万向节 7 定子 8 转子 9 排出体 g135-1单螺杆泵的特点：1. 定子与转子接触形成的螺旋密封线，将吸入腔与排出腔 ( 压力腔 ) 完全分开，使泵具有阀门的隔断作用。
2. 可实现液、气、固体的多相混输。
3. 和其他形式的泵相比有更高吸上能力（可达 8.5 米 ) 。
4. 泵内流体流动时容积不发生变化，没有湍流、搅动和脉动。
5. 弹性定子形成的容积腔能有效地降低输送含固体 颗粒介质时的磨耗。
6. 输送介质粘度可达 50,000mPas ，含固量可达 40% 。
7.流量和转速成正比借助调速器可实现流量的调节。
8. 可实现恒压控制及防干运行保护 。
产品概述：上海贝工泵业制造有限公司制造生产的单螺杆泵是按迥转啮合容积式原理工作的新型泵种。
主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。
由于该部件的特殊几何开头分别形成单独的密封容腔。
介质由轴向均匀推行流动。
内部流速代低，容积保持不变。
压力稳定,因而不会产品涡流和搅动。
单螺杆泵被广泛用于各行业输送各类介质，恒压连续运行，无脉动，介质输送无破损，通过调节转速改变流量从而达到计量的目的。
本产品适合输送具有以下特性的介质：固体含量高(最大粒径可达150mm)或无固体含量|各种粘度(1mPas-3百万mPas)的介质|触变性和易膨胀性介质|剪切敏感性介质|磨蚀性介质|有/无自润滑性的介质|腐蚀性介质(pH=O-14)|粘结性介质|有毒性介质|流量大、压力高·流量范围从每小时几毫升到500m3(2200gpm)·压力范围最高可达48bar，特殊设计可达72bar。
同一种传动部件可与四种不同设计的转子/定子匹配，为您提供最佳使用方案。
广泛的材料选择：针对不同的应用领域，选用不同的金属材料，从铸铁、镍铬钢到耐酸材料、哈氏合金及钛合金。
弹性材料可选用耐磨的、耐油的、耐酸的、耐碱的橡胶，如天然橡胶、丁晴橡胶、乙丙橡胶及氟橡胶等。
对磨蚀性强的介质，可选用陶瓷或塑料。
当介质因高温或含有某些化学成分而不能选用弹性材料时，可选用硬材质定子或刚性定子。
各种轴封形式：按客户的要求，机械密封从单端面机封(带或不带急冶)、双端面机封(背靠背式及串联式机械密封)到盒式密封；也可选用填料密封、水封环及特殊密封。
对有毒介质可提供无泄漏磁力传动。
其它特性：·最高吸上高度可6米水柱·可双向旋转，双向输送（需配备反转定子）·安装方式灵活.·运行顺畅、平稳、噪音低、无脉动、无剪切·输送介质温度范围-20℃～+150℃·单螺杆泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。

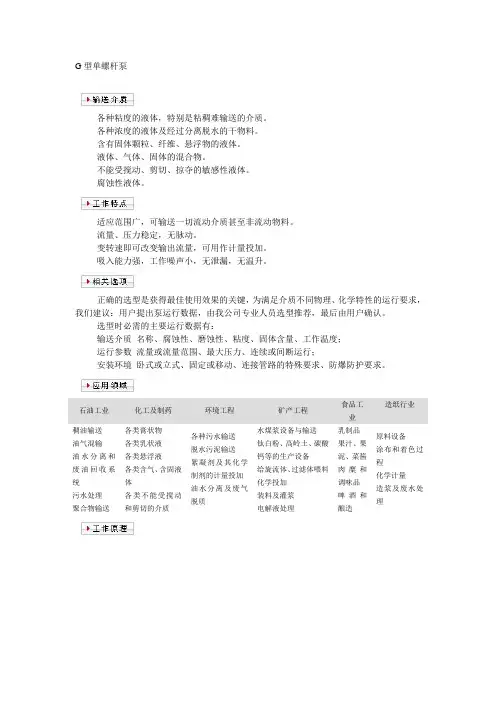

G 型单螺杆泵各种粘度的液体，特别是粘稠难输送的介质。
各种浓度的液体及经过分离脱水的干物料。
含有固体颗粒、纤维、悬浮物的液体。
液体、气体、固体的混合物。
不能受搅动、剪切、掠夺的敏感性液体。
腐蚀性液体。
适应范围广，可输送一切流动介质甚至非流动物料。
流量、压力稳定，无脉动。
变转速即可改变输出流量，可用作计量投加。
吸入能力强，工作噪声小，无泄漏，无温升。
正确的选型是获得最佳使用效果的关键，为满足介质不同物理、化学特性的运行要求，我们建议：用户提出泵运行数据，由我公司专业人员选型推荐，最后由用户确认。
选型时必需的主要运行数据有：输送介质 名称、腐蚀性、磨蚀性、粘度、固体含量、工作温度； 运行参数 流量或流量范围、最大压力、连续或间断运行；安装环境 卧式或立式、固定或移动、连接管路的特殊要求、防爆防护要求。
石油工业化工及制药 环境工程 矿产工程 食品工业 造纸行业稠油输送 油气混输 油水分离和废油回收系统 污水处理 聚合物输送各类膏状物 各类乳状液 各类悬浮液 各类含气、含固液体各类不能受搅动和剪切的介质各种污水输送 脱水污泥输送 絮凝剂及其化学制剂的计量投加 油水分离及废气脱质水煤浆设备与输送 钛白粉、高岭土、碳酸钙等的生产设备 给旋流体、过滤体喂料 化学投加 装料及灌浆 电解液处理乳制品 果汁、果泥、菜酱 肉糜和调味品 啤酒和酿造原料设备 涂布和着色过程 化学计量 造浆及废水处理具有特殊螺旋面型腔的弹性定子与具有大导程大齿高的转子相啮合，在定子型腔内构成连续的密封线将吸入腔与压出腔分隔，转子转动时型腔连续地向排出方向运动，使物料不断地被抽吸与排出。
G F 70 2 AG系列单螺杆泵过流部件材质规格代号泵级数（导程数）高硬度转子G型单螺杆技术参数型号压力0.3MPa 压力0.6MPa转速r/min流量m3/h轴功率电机KW转速r/min流量m3/h轴功率电机KWG25-1 720 2.45 0.47 Y132S-8(2.2kw) 720 2.2 0.69 Y132S-8(2.2kw) 570 1.89 0.39YCJ71(0.75kw)579 1.6 0.54YCJ71(1.1kw) 506 1.63 0.35 513 1.4 0.5445 1.45 0.31 452 1.14 0.45388 1.18 0.28 393 0.9 0.39334 1 0.25 339 0.7 0.34284 0.76 0.22 288 0.53 0.31G35-1 579 3.9 0.7YCJ71(1.1kw)579 3.25 1.06YCJ71(1.5kw) 513 3.4 0.61 513 2.8 0.95452 3 0.54 452 2.3 0.83393 2.5 0.46 393 1.9 0.73336 2 0.42 339 1.5 0.63288 1.6 0.36 288 1.15 0.54217 1.1 0.29G40-1 579 7.9 1.06YCJ71(1.5kw)587 6.8 1.8YCJ71(2.2kw) 513 6.9 0.93 520 5.7 1.61452 5.9 0.82 458 4.8 1.43393 5.1 0.74 399 4 1.21339 4.2 0.63 344 3 1.05288 3.3 0.53 292 2.2 0.9240 2.65 0.47 244 1.6 0.75 186 1.7 0.36 YCJ132(1.1kw)G50-1 587 15.7 2.42YCJ71(3kw)571 13.4 3.61YCJ80(4kw) 520 13.8 1.95 504 11.5 3.2458 12.1 1.64 442 9.5 2.79399 10.2 1.45 383 7.5 2.4344 8.8 1.16 327 6 2.02292 7.1 0.96 275 4.4 1.71244 5.6 0.85 YCJ71(2.2kw) 223 2.8 1.46 YCJ80(3kw) 171 3.5 0.6 YCJ132(2.2kw)G70-1 571 31 4.3YCJ80(5.5kw)545 25 7.04YCJ100(11kw) 504 27 3.43 479 21 6.11442 24 2.99 417 17.9 5.47383 20 2.53 360 13.5 4.7327 16.5 2.22 305 9.5 3.99244 12 1.63 YCJ100(4kw) 250 7 2.88 YCJ100(7.5kw) 208 8.8 1.5 YCJ160(4kw) 194 3.8 2.47 YCJ180(7.5kw)G85-1346 35 5.8R802(11KW)346 27 8.8R802(15kw) 284 28 5.5 479 44 12.1248 23 5.0 248 16 7.2212 20 4.8 R702(7.5KW) 210 13 6.5R902(11KW) 184 16 4.4 R702(5.5KW) 186 9 5.7162 14 3.9 R802(5.5KW) 162 8 5G105-1346 66 10R802(15KW)306 55 13 R902(18.5KW) 284 54 8 479 44 12.1R802(15KW) 248 44 7R902(11KW)248 34 9.5210 35 6 210 28 8.4R902(15KW) 186 29 5 196 22 7162 23 4.4 R702(7.5KW) 156 16 6 R902(11KW)G135-1 321 128 20 R142(47) 325 120 35 R142(55KW) 306 122 19 R92(30KW) 282 95 30 R142(55KW) 253 95 16 R92(22KW) 245 80 26 R132(37KW) 212 80 14R92(18.5KW)212 64 23R92(30kw) 187 68 12 187 55 20156 50 10 R902(15KW) 157 40 16 R92(22kw)G20-2 970 1.45 0.9 Y100L-6(14.5kw) 970 1.35 1.07Y100L-6(14.5kw)720 1 0.7 Y132S-8(2.2kw) 720 0.92 0.83 Y132S-8(2.2kw) 579 0.75 0.65YCJ71(1.1kw)579 0.68 0.76YCJ71(1.5kw) 513 0.62 0.6 513 0.54 0.7452 0.52 0.55 452 0.4 0.65393 0.35 0.47 393 0.28 0.52G25-2 720 2.41 1.14 Y132S-8(2.2kw) 720 2.2 1.43 Y132S-8(2.2kw) 579 1.86 0.96YCJ71(1.5kw)579 1.65 1.18YCJ71(1.5kw) 513 1.62 0.85 513 1.4 1.05452 1.44 0.75 452 1.14 0.96393 1.15 0.69 393 0.9 0.86339 0.99 0.61 339 0.7 0.7288 0.81 0.53 288 0.53 0.66G35-2 587 3.9 1.7YCJ71(2.2kw)587 3.4 2.22YCJ71(3kw) 520 3.5 1.61 520 3 2458 2.9 1.35 458 2.5 1.69399 2.5 1.15 399 2 1.5344 2.05 1.08 344 1.6 1.28292 1.7 0.87 292 1.15 1.15244 1.35 0.72 247 0.75 1 YCJ80(3kw)G40-2 571 7.4 2.91YCJ80(4kw)571 6.8 3.73YCJ80(5.5kw) 504 6.3 2.46 504 5.8 3.35442 5.4 2.19 442 4.9 2.87383 4.5 1.89 383 4.2 2.45327 3.8 1.63 327 3.3 2.15275 3 1.36 244 2 1.79223 2.2 1.12 YCJ80(3kw) 208 1.6 1.46 YCJ100(4kw) 196 1.9 1.07 YCJ132(3kw) YCJ160(kw)G50-2 537 13.7 4.66YCJ100(7.5kw)545 13 6.48YCJ100(11kw) 472 11.7 3.92 479 10 5.65411 10 3.41 417 8.8 4.86355 8.6 2.9 360 7 4.16301 7.2 2.46 305 5.5 3.58250 5.1 2.14 250 3.8 3.02 YCJ100(7.5kw) 208 3.9 1.6 YCJ160(5.5kw) 194 2.3 2.2 YCJ180(7.5kw)G70-2 545 30 9.8YCJ100(11kw)545 26 13.5YCJ112(15kw) 479 26 9 479 23 12.8417 22.5 8.1 417 20 12.1360 18 7.5 360 16 9.7305 15 6.7 305 12 8.87254 12 6.1 YCJ112(11kw) 254 9.2 6.4 YCJ112(11kw) 194 7.5 5YCJ80(7.5kw)189 3.2 6 YCJ200(11kw) 121 3 4.5G85-2 346 28 10R802(15kw)306 21 10.5R802(15kw) 284 21 8.5 284 17 9248 17 7.5 248 14 8212 13 6.8 R902(11kw) 210 10 7.5 R902(11kw)186 10 6 186 8 7 156 8 5 156 7 6G105-2 306 57 18 R92(30kw) 321 57 27 R142(37KW)253 42 15 R92(22KW) 306 50 25R92(30KW) 248 35 12 R802(15KW) 253 36 19210 28 10 R902(15KW) 212 25 44 R92(18.5KW)186 22 8.5R902(11KW)186 17 11R902(15KW) 156 17 6.5 156 13 8G135-2 325 121 40 R142(55KW) 325 113 60R142(75KW) 282 98 35 R142(45KW) 284 90 50245 82 29 R132(37KW) 248 74 42 R132(55KW)212 67 25R92(30KW)221 64 38 R132(45KW)187 56 23 191 43 28R132(37KW) 157 40 19 R92(22KW) 176 36 25。
G型螺杆泵特点及型号意义
上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!
一、G型单螺杆泵产品概述：

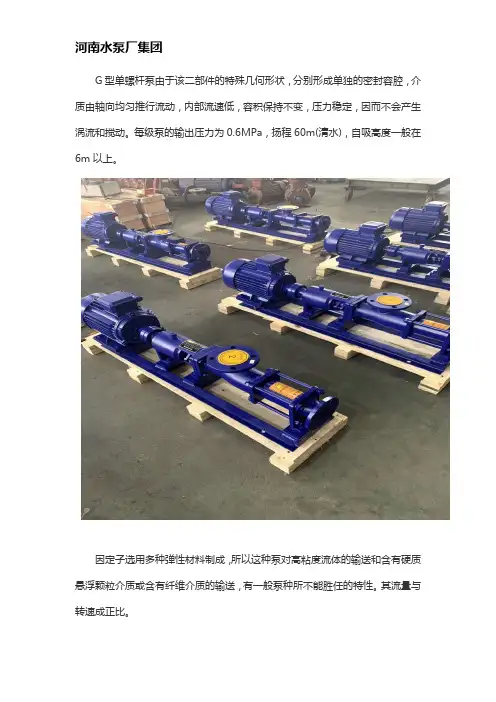

G系列单螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。
每级泵的输出压力为0.6MPa，扬程60m(清水)，适用于输送介质温度80℃以下(特殊要求可达150℃)。
因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。
其流量与转速成正比。
传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。
这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。
二、G型单螺杆泵产品特点：
G型单螺杆泵具有吸入高度强;螺杆泵零件少，结构紧凑，体积小，维修简单，转子和定子是单螺杆泵的易损件，结构简单，便于装拆。
是按迥转啮合容积式原理工作的新型泵种。
G型单螺杆泵主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
采用无毒无味的食用橡胶，工作温度可达120摄氏度，如果采用高温120摄氏度—350摄氏度时可同本单位联系。
由于该二部件的特殊几何开头分别形成单独的密封容腔。
介质由轴向均匀推行流动。
内部流速代低，容积保持不变。
压力稳定，因而不会产品涡流和搅动。
每级泵的输出压力为
0.6MPa—1.2MPa，扬程60m—120m(清水)。
三、G型单螺杆泵的优点：
与其他泵类的优势比较
1、与离心泵相比单螺杆泵无需安装阀门，流量是稳定的线性流动。
2、与气动隔膜泵相比单螺杆泵可输送各种混合杂质含有气体及固体颗粒或纤维的介质，也可输送各种腐蚀性物质。
3、与齿轮泵相比，单螺杆泵可输送高粘度的物质。
4、与柱塞泵，隔膜泵及齿轮泵不同的是，螺杆泵可用于药剂填充和计量。
四、G型单螺杆泵工作原理：
G型单螺杆泵[1]属于转子式容积泵，它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。
它是一种内啮合的密闭式螺杆泵，主要工作部件由具有双头螺旋空腔的衬套(定子)和在定子腔内与其啮合的单头螺旋螺杆(转子)组成。
当输入轴通过万向节驱动转子绕定子中心作行星回转时，定子—转子副就连续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子—转子副输送至压出端，吸入密闭腔内的介质流过定子而不被搅动和破坏。
五、G型单螺杆泵技术参数：流量：0-150m3/h;
扬程：0-240m;
功率：0.75-37kw;
转速：500-960r/min;
口径：20-135MM;
温度：-15-200℃。
六、G型单螺杆泵型号意义：
七、G型单螺杆泵结构图纸：。
