1H414030 通风与空调工程施工技术

A、全空气系统B、空气—水系统C、全水系统D、制冷剂系统A、低压风管B、中压风管C、高压风管D、超高压风管A、风管检查B、风管漏风量抽样方案确定C、测试仪器仪表检查校准D、现场数据记录【本题 1 分，建议 1 分钟内完成本题】A、部件检査B、支吊架制作安装C、强度严密性试验D、质量检查A、底座安装B、减振装置安装C、设备就位D、找正找平A、室外机安装B、室内机安装C、管道连接D、质量检查A、单咬口B、联合角咬口C、转角咬口D、按扣式咬口A、带加强筋承插B、内胀芯管连接C、角钢加固承插D、立筋抱箍连接【本题 1 分，建议 1 分钟内完成本题】【加入题库收藏夹】A、不锈钢板风管法兰采用普通碳钢B、法兰与风管采用内侧点焊、外侧满焊的形式C、加固法兰采用两侧点焊的形式与风管固定D、点焊的间距不大于100mmA、6300mm；1200mmB、800mm；1250mmC、900mm；1200mmD、900mm；1250mmA、500mmB、630mmC、800mmD、850mmA、暗装风管水平安装时，水平度的允许偏差应为3‰B、明装风管水平安装时，水平总偏差不应大于10mmC、明装风管垂直安装时，垂直度的允许偏差应为2‰D、明装风管垂直安装时，垂直总偏差不应大于10mmA、可采用弹性插条、弹簧夹或U形紧固螺栓连接B、连接固定的间隔不应大于150mmC、净化空调系统风管的间隔不应大于100mmD、弹簧夹连接在同一侧固定【本题 1 分，建议 1 分钟内完成本题】【加入题库收藏夹】【加入题库打印收藏夹】【隐藏答案】A、500mmB、530mmC、600mmD、630mmA、4‰B、5‰C、6‰D、8‰A、1mmB、1.5mmC、2mmD、2.5mmA、噪声B、出口静压C、风量D、导热系数A、温度B、湿度C、风量D、水量19、单向流洁净室系统的总风量允许偏差应为（）。

A、0～＋10％B、0～＋15％C、－5％～＋10％D、－10％～＋10％A、风量B、风速C、噪声D、静压差A、组合式空调系统B、VAV变风量空调系统C、恒温恒湿空调系统D、风机盘管与新风系统E、诱导器系统A、风系统调试B、水系统调试C、电气调校D、设备单机试运转E、防排烟系统联合试运转A、金属风管规格以外径或外边长为准B、镀锌钢板应采用咬口连接或铆接，不得采用焊接连接C、风管的密封不得采用密封胶嵌缝的方法D、风管密封面宜设在风管的负压侧E、防火风管的本体必须为不燃材料【本题 2 分，建议 2 分钟内完成本题】A、镀锌层厚度不应采用低于80g/m2板材B、风管表面不得有10％以上的花白、锌层粉化等镀锌层严重损坏的现象C、风管与配件的咬口缝应紧密、宽度应一致D、风管表面凹凸不应大于10mmE、风管板材拼接十字形接缝排列应整齐A、角钢内支撑B、扁钢内支撑C、螺杆内支撑D、钢管内支撑E、槽钢内支撑6、成品风阀的制作要求包括（）。

2024年一级建造师《机电工程管理与实务》教材变动解析一、教材变动情况分析（一）内容变化1．7章40节→16章55节2．页码增加35页3．整体变化在53%左右，实质性内容变化为40%。

4．修改逻辑：“技术→管理→法规”修改为“技术→法规→管理”【新增】P20删除P30P61P81-82（一）线路测量【变动】（二）基础施工【新增1条】（三）杆塔施工【新增】（四）放线架线【新增123条】（五）导线连接【全变】2）基础施工【新增1条】（3）耐张塔和悬垂转角……3）杆塔施工（1）混凝土电杆【新增】①预应力……②杆塔拉线应对称调整并收紧，……③横担安装应平正……④整体立杆杆立好……（2）铁塔【不变】4）放线架线【新增123条】（1）电压等级为220kV……（2）张力放线过程中应有……（3）线盘架设放线时，……（4）放线要求【不变】5）导线连接变成7条，全部修改P180-182P83-852.电缆线路施工技术1）电缆敷设前检查【顺序调整且删除146条】（1）电缆型号、规格、……（2）充油电缆接头应无渗漏油，油样应试验合格。

（3）按设计和实际……（4）电缆封端应严密，……2）电缆敷设【新增】（1）支架上敷设电缆的要求1按电压等级由高至低……235kV及以下的相邻电……3工作与备用电缆应配……（2）电缆保护套管及夹具要求1坪以上2m内、……2定电缆用的夹具……（3）直埋电缆敷设要求删除第8条（4）排管电缆敷设要求（5）电缆施放（6）标志牌的装设3）防火分隔【新增】（1）建筑物中电缆引至电气柜……（2）公用电缆沟、……（3）与电力电缆同通道……（5）在电缆竖井中，……4）电缆线路绝缘电阻测量和耐压试验二、电缆线路的敷设（一）室外电缆线路敷设的要求1.直埋电缆敷设要求（8）严禁将电缆平行敷设于管道的上方或下方。

【删除】2.排管电缆敷设要求（1）电缆排管的敷设（2）电缆保护管的敷设3.电缆沟或隧道内电缆敷设的要求（二）电缆（本体）敷设要求1.电缆敷设前的检查2.电缆施放要求3.电力电缆接头的布置4.标志牌的装设（三）电缆线路绝缘电阻测量和耐压试验P183-184P87-88P130删除（5）孔板或喷嘴采用单独钻孔的角接取压时的安装要求:1）上、下游侧取压孔轴线，……2）取压孔的直径宜为4……删除3.温度检测仪表安装用焊接时，应采用无腐蚀性焊药。

通风与空调工程施工技术通风与空调工程是现代建筑中不可或缺的组成部分，它关系到建筑物的舒适性、健康性和节能性。

通风与空调工程施工技术的优劣直接影响到整个工程的质量。

本文将从通风与空调工程的组成与分类、施工技术要点、施工准备和验收等方面进行详细介绍。

一、通风与空调工程系统的组成与分类通风与空调工程系统主要由通风系统和空调系统两部分组成。

通风系统包括空气处理设备、风道系统和排气处理设备等。

空调系统则包括空气处理设备、空调冷热源、空调水系统和空调风系统等。

其中，空气处理设备是对空气进行处理的关键设备，如组合式空调机组、新风机组、风机盘管等。

空调冷热源则是空调系统的能量来源，常用的热源有热水、蒸汽锅炉、电锅炉等，冷源则包括天然冷源和人工冷源。

二、通风与空调工程施工技术要点1. 风管安装：风管安装是通风与空调工程的核心部分。

安装前应进行现场测量和放样，确保风管尺寸和走向的正确。

风管的连接应采用焊接或法兰连接，并应保证连接处的严密性。

风管的安装应按照设计图纸和规范要求进行，注意支、吊架的设置，确保风管的稳定性和安全性。

2. 空调设备安装：空调设备的安装应按照设计要求进行，确保设备安装牢固、水平度和平整度符合要求。

空调设备的接管、连接和调试应符合相关规范和厂家要求。

3. 控制系统安装：通风与空调工程的控制系统包括风口、阀门、温度控制器等。

控制系统的安装应符合设计要求，确保控制系统的正常运行和调节功能。

4. 绝热施工：绝热施工是通风与空调工程中重要的环节。

绝热材料应符合设计要求，施工时应保证绝热层的连续性和严密性，避免绝热层的破损和脱落。

5. 防水和防潮施工：通风与空调工程的防水和防潮施工是保证工程长期稳定运行的关键。

施工时应按照设计要求进行，确保防水层和防潮层的施工质量。

三、通风与空调工程施工准备和验收1. 施工准备：施工前应进行现场测量和放样，制定详细的施工方案和施工进度计划。

对施工人员进行技术培训和安全教育，确保施工人员熟悉施工工艺和操作规程。

1H414030通风与空调工程安装技术【历年考题考点】【考纲知识点】通风与空调工程施工程序、通风与空调工程施工技术要求、净化空调系统施工要求。

1H414031通风与空调工程施工程序通风与空调工程是建筑工程的一个分部工程，包括送、排风系统，防、排烟系统，除尘系统，空调系统，净化空调系统，制冷系统和空调水系统等七个独立的子分部工程。

一、通风与空调系统的分类（一）通风系统的分类1．通风系统按空气流动动力不同分为自然通风和机械通风方式。

2．机械通风按通风系统的作用范围分为局部通风和全面通风。

（二）空调系统的类别1．空调系统按空气处理设备的设置分为：集中式、半集中式、全分散式系统。

2．空调系统按承担室内空调负荷所用的介质分为：全空气、空气一水、全水、制冷剂系统。

3．按集中系统处理的空气来源分为：封闭式、直流式和混合式系统。

4．按风管中空气流速分为：低速系统和高速系统。

低速系统民用建筑主风管风速低于10m/s,工业建筑主风管风速低于15m/s；高速系统民用建筑主风管风速高于12m/s，工业建筑主风管风速高于15m/s。

二、通风与空调系统组成（一）通风系统的组成通风系统的组成一般包括：进气处理设备；送风机或排风机；风道系统；排气处理设备。

（二）空调系统的组成1．空气处理设备：是对空气进行加热或冷却，加湿或除湿、空气净化处理等功能的设备。

2．空调冷源及热源。

3．空调冷热源的附属设备。

4．空调风系统：由风机、风管系统组成。

5．空调水系统：由冷冻水、冷凝水、冷却水系统的管道，软连接，各类阀部件（阀门、电动阀门、安全阀、过滤器、补偿器等），仪器仪表等组成。

6．控制、调节装置：包括压力传感器、温度传感器、温湿度传感器、空气质量传感器、流量传感器，执行器等。

三、通风与空调工程的一般施工程序施工前的准备→风管、部件、法兰的预制和组装→风管、部件、法兰的预制和组装的中间质量验收→支吊架制作与安装→风管系统安装→通风空调设备安装→空调水系统管道安装→管道的检验与试验→风管、水管、部件及空调设备绝热施工→通风空调设备试运转、单机调试→通风与空调工程的系统联合试运转调试→通风与空调-工程竣工验收→通风与空调工程综合效能测定与调整。

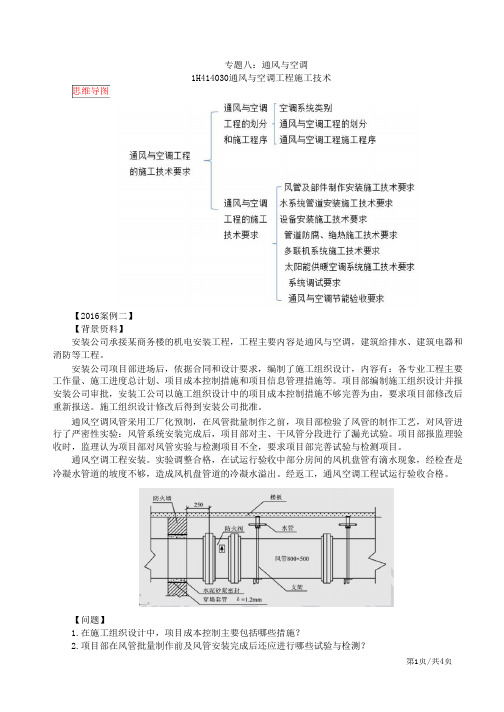

专题八：通风与空调1H414030通风与空调工程施工技术思维导图【2016案例二】【背景资料】安装公司承接某商务楼的机电安装工程，工程主要内容是通风与空调，建筑给排水、建筑电器和消防等工程。

安装公司项目部进场后，依据合同和设计要求，编制了施工组织设计，内容有：各专业工程主要工作量、施工进度总计划、项目成本控制措施和项目信息管理措施等。

项目部编制施工组织设计并报安装公司审批，安装工公司以施工组织设计中的项目成本控制措施不够完善为由，要求项目部修改后重新报送。

施工组织设计修改后得到安装公司批准。

通风空调风管采用工厂化预制，在风管批量制作之前，项目部检验了风管的制作工艺，对风管进行了严密性实验：风管系统安装完成后，项目部对主、干风管分段进行了漏光试验。

项目部报监理验收时，监理认为项目部对风管实验与检测项目不全，要求项目部完善试验与检测项目。

通风空调工程安装。

实验调整合格，在试运行验收中部分房间的风机盘管有滴水现象，经检查是冷凝水管道的坡度不够，造成风机盘管道的冷凝水溢出。

经返工，通风空调工程试运行验收合格。

【问题】1.在施工组织设计中，项目成本控制主要包括哪些措施？2.项目部在风管批量制作前及风管安装完成后还应进行哪些试验与检测？3.指出图2中的风管机喷漆件安装不符合规范要求之处，写出正确的规范要求。

4.在试运行验收中，需返工的是哪个分项工程？写出其合格的技术要求。

【参考答案】1.在施工组织设计中，项目成本控制主要包括哪些措施？项目成本控制措施主要包括:（1）人工费成本的控制措施。

严密劳动组织，合理安排生产工人进出厂时间；严密劳动定额管理，实行计件工资制；加强技术培训，强化生产工人技术素质，提高劳动生产率。

（2）工程设备成本控制措施。

加强工程设备管理，控制设备采购成本、运输成本、设备质量成本。

（3）材料采购成本的控制措施。

从量和价两个方面控制。

尤其是项目含材料费的工程如非标准设备的制作安装。

材料消耗数量的控制，采用限额领料和有效控制现场施工耗料。

三、案例分析题（共5题，（一）、（二）、（三）题各20分，（四）、（五）题各30分）（一）背景资料某建设项目由A公司施工总承包，A公司征得业主同意，把变电所及照明工程分包给B 公司。

分包合同约定：电力变压器、配电柜等设备由A公司采购；灯具、开关、插座、管材和电线电缆等由B公司采购。

B公司项目部进场后，按公司的施工资源现状，编制了变电所及照明工程施工作业进度计划（见表1-1），工期需150天，在审批时被A公司否定，要求增加施工人员，优化变更所及照明工程施工作业进度计划，缩短工期。

B公司项目部按A公司要求，在工作持续时间不变的情况下，将照明线管施工的开始时间提前到3月1日，变电所和照明工程平行施工。

在设备、材料达到施工现场后，B公司项目部依据施工图纸和施工方案，对灯具、开关及插座的安装进行技术交底，灯具类型及安装高度（见表1-2）。

在施工质量的检查中，监理工程师发现单相三孔插座的保护接地线（PE）在插座间串联连接（见图1），相线与中性线利用插座本体的接线端子转接供电。

监理工程师要求返工，使用连接器对插座的保护接地线、相线和中性线进行分路连接，施工人员按要求整改后通过验收。

表1-1 变电所及照明工程施工作业进度计划表1-2 照明灯具安装高度统计表灯具类型Ⅰ类Ⅱ类Ⅲ类高于2.4m3050个200个低于2.4m300个190个200个图1 保护接地线在插座间串联连接示意图问题：1. B公司项目部编制的施工作业进度计划（表1-1）为什么被A公司否定？优化后的进度计划工期缩短为多少天？2. B公司采用自备电源作为施工用电时，应注意哪些问题？3. 本照明工程有多少个灯具外壳需要与保护导体连接？写出连接的要求。

4. 图1中的插座接线会有什么不良后果？画出正确的插座保护接地线连接的示意图。

1. B公司项目部编制的施工作业进度计划（表1-1）为什么被A公司否定？优化后的进度计划工期缩短为多少天？【答】作业进度计划被A公司否定的原因是劳动力资源及施工人员配置过少，没有充分考虑了工作间的衔接关系。

2021年一级建造师机电工程管理与实务考点精析1H414030通风与空调工程施工技术(2)风管安装1)风管安装的位置、标高、走向，应符合设计要求。

现场风管接口的配置应合理，不得缩小其有效截面。

2)法兰的连接螺栓应均匀拧紧，螺母宜在同一侧。

3)风管接口的连接应严密牢固。

风管法兰的垫片材质应符合系统功能的要求，厚度不应小于3mm。

垫片不应凸入管内，且不宜突出法兰外；垫片接口交叉长度不应小于30mm。

4)风管与砖、混凝土风道的连接接口，应顺着气流方向插入，并应采取密封措施。

风管穿出屋面处应设置防雨装置，且不得渗漏。

5)外保温风管必须穿越封闭的墙体时，应加设套管。

6)风管的连接应平直。

明装风管水平安装时，水平度的允许偏差应为3‰，总偏差不应大于20mm；明装风管垂直安装时，垂直度的允许偏差应为2‰，总偏差不应大于20mm。

暗装风管安装的位置应正确，不应有侵占其他管线安装位置的现象。

例：下列关于金属风管安装做法正确的是（）。

A.现场风管接口的配置应合理，缩小有效截面时应采取防护措施B.法兰的连接螺栓应均匀拧紧，对称螺母应在反侧C.明装风管水平安装时，水平度的允许偏差应为3‰，总偏差不应大20mmD.明装风管垂直安装时，垂直度的允许偏差应为5‰，总偏差不应大于20mmE.风管与砖、混凝土风道的连接接口，应顺着气流方向插入，并应采取密封措施答案：CE4.阀门、部件安装(1)风阀安装1)风管部件及操作机构的安装，应便于操作。

2)斜插板风阀安装时，阀板应顺气流方向插入；水平安装时，阀板应向上开启。

3)止回阀、定风量阀的安装方向应正确。

4)风阀应安装在便于操作及检修的部位。

安装后，手动或电动操作装置应灵活可靠，阀板关闭应严密。

5)直径或长边尺寸大于等于630mm的防火阀，应设独立支、吊架。

6)除尘系统吸入管段的调节阀，宜安装在垂直管段上。

(2)消声器及静压箱的安装应符合下列规定：1)消声器及静压箱安装时，应设置独立支、吊架，固定应牢固。

通风与空调工程施工技术要点引言通风与空调工程是现代建筑中不可或缺的一部分，它的施工技术质量对于建筑物的使用舒适度和能源效益都有着重要的影响。

本文将探讨通风与空调工程施工技术的关键要点，包括设计准备、材料选用、施工方法、质量控制等方面，希望能够对相关从业人员提供一些参考和指导。

一、设计准备通风与空调工程施工的第一步就是设计准备工作。

在进行施工前，需要深入了解建筑物的功能需求和使用要求，根据建筑物的结构和布局进行综合合理的设计。

在进行设计准备时，需要考虑以下要点：1. 空调负荷计算：根据建筑物的使用面积、功能、人员密度等因素，进行空调负荷计算。

这是确定空调系统的容量和规格的基础，准确的负荷计算是保证空调系统正常运行的关键。

2. 空调系统的选择：根据建筑物的需求和空调负荷计算结果，选择合适的空调系统。

要考虑空调系统的效能、能源消耗、维护保养等方面的因素。

3. 风道系统设计：在设计过程中需要综合考虑风道系统的走向、截面尺寸、气流速度等参数。

合理的风道系统设计能够保证空气流通的均匀性和通风效果。

二、材料选用通风与空调工程中，材料选用对工程的质量和性能有着重要的影响。

在选择材料时，应注意以下要点：1. 风管材料：常见的风管材料有镀锌钢板、不锈钢板和复合材料等。

选择合适的风管材料要考虑其耐腐蚀性、机械强度和密封性等性能。

2. 绝热材料：通风与空调工程中常用的绝热材料有聚氨酯泡沫板、玻璃纤维棉、岩棉等。

选择绝热材料要考虑其导热系数、防火性能和使用寿命等因素。

3. 空调设备：选择合适的空调设备是保证空调系统正常运行的关键。

要考虑空调设备的制冷量、能效比、噪音水平和维护保养便利性等因素。

三、施工方法通风与空调工程的施工方法需按照相应的规范和要求进行，以下是一些施工时的关键要点：1. 风管安装：风管的安装要注意保持整齐、密封、坚固。

在安装过程中，要严格控制连接处的空气泄露，避免对风道系统的正常运行造成影响。

2. 绝热层施工：绝热层的施工需要注意材料的固定、无缝隙和保温性能。

通风与空调工程施工技术一、空调系统类别（一）空调系统按空气处理设备的设置分类1集中式系统：空气处理设备集中在机房内，空气经处理后，由风道送入空调区域。

例如，组合式空调系统、VAV变风量空调系统、恒温恒湿空调系统。

2 .半集中式系统：除了有集中的空气处理设备外，在各个空调房间内还分别设置处理空气的末端装置。

例如，风机盘管与新风系统、多联机与新风系统、诱导器系统等。

3 .全分散式系统：分别由各自的整体式或分体式空调器承担。

例如，单元式空调器、多联机系统等。

三、按风管系统工作压力级分类1微压系统：风管内正压P≤125Pa和管内负压P≥-125Pa的系统。

2 .低压系统：风管内正压125Pa<P≤500Pa和管内负压-5OOPa≤P<]25Pa的系统。

3 .中压系统：风管内正压5OOPa<P<15OOPa和3管内负压-IooOPa≤P<-500Pa的系统。

4 .高压系统：风管内正压1500Pa<≤2500Pa和管内负压-2000Pa≤PS-IOOOPa的系统。

（三）设备安装施工程序1制冷机组安装施工顺序：基础验收一机组运输吊装一机组减振安装一机组就位安装一机组配管安装一质量检查。

2 .冷却塔安装施工顺序：基础验收一冷却塔运输吊装一冷却塔减振安装-一就位安装一冷却塔配管安装一质量检查。

3 .水泵安装施工顺序：基础验收一减振装置安装一水泵就位一找正找平一配管及附件安装一质量检查。

4 .组合式空调机组新风机组安装施工顺序：设备检查试验一基础验收T 底座安装一设备减振安装一设备安装找正找平一质量检查。

5 ,风机盘管安装施工顺序：设备检查试验一支吊架安装一减振安装一设备安装及配管一质量检查。

6 .风机安装施工顺序：风机检查试验一基础验收一底座安装一减振安装一设备就位一找正找平一质量检查。

7 ,多联机系统安装施工顺序：基础验收一室外机吊装一设备减振安装一室外机安装一室内机安装一管道连接一管道试验强度及真空试验一系统充制冷剂一调试运行一质量检查。
