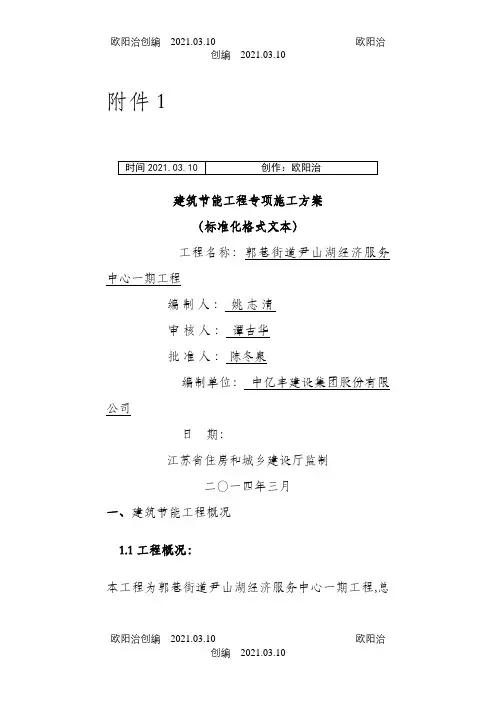

附件1建筑节能工程专项施工方案（标准化格式文本）工程名称：郭巷街道尹山湖经济服务中心一期工程编制人：姚志清审核人：谭吉华批准人：陈冬泉编制单位：中亿丰建设集团股份有限公司日期：江苏省住房和城乡建设厅监制二〇一四年三月1.1工程概况：本工程为郭巷街道尹山湖经济服务中心一期工程,总建筑面积38000m²，其中分为一个大地下室及1#楼、2#楼及食堂，地下室为一层人防车库.1#楼十六层、2#楼三层及食堂三层，且1#楼、食堂、2#楼屋面防水做法相同。
计划工期：738天1.2本工程基础为桩基础+伐板基础；地下室填充墙、±0.00以上墙体除剪力墙外，外墙均采用200厚A5.0蒸压加气混凝土砌块，砌筑采用专用粘结剂；屋面为倒置式保温屋面。
本工程地处气候分区为：夏热冬冷，节能计算面积25159.76㎡，工程节能设计标准为：《公共建筑节能设计标准》（GB50189-2005）。
表1.1三、编制依据3.1 《公共建筑节能设计标准》（GB50189-2005）3.2 《江苏地区公共建筑节能设计标准》3.3 《江苏省建筑节能管理办法》3.4 《民用建筑节能管理规定》3.5 《工程建设标准强制性条文》（2002版）3.6 《建筑工程质量验收统一标准》（GB50300-2011）3.7 《屋面工程质量验收规范》（GB50207-2012）3.8 《建筑装饰装修工程质量验收规范》（GB50210-2002）3.9 《建筑地面工程施工质量验收规范》（GB50209-2010）3.10 《节能构造图集》苏J/T16-2004（二）3.11 《建筑施工高处施工安全技术规程》（JGJ80-91）3.12 《建筑玻璃应用技术规程》（JGJ113-2009）3.13 《建筑节能工程施工验收规范》（GB50411-2007）3.14 《绝缘同挤塑苯乙烯泡沫塑料（XPS）》（GB/T10801.2-2002）3.15 本工程施工图纸3.16 经批准的本工程施工组织设计3.17 江苏省其他相关地方标准与规定等3.18 本公司所拥有的技术装备、自身素质等自身条件，以及公司IS09001企业质量标准文件、标化现场管理的有关细则。
3.19 企业项目管理手册3 施工管理组织机构图图3.1管理组织机构图四、施工方案4.1 墙体保温节能4.1.1材料、设备及部品进场计划见表4.1表4.14.1.2施工机具准备：（1）电动搅拌器、搅拌灰盘、灰斗，垂直运输机具（外用施工电梯或提升架），水平运输手推车，冲击钻等。
（2）常用抹灰工具及抹灰检测工具，放线工具、线锤、水桶、剪子、铁锨、扫帚、拖线板、方尺、钢板尺等。
4.1.3操作工艺一、施工操作执行的标准：（1）《建筑节能工程施工质量验收规范》（GB50411-2007）。
（2）《江苏省建筑节能工程施工质量验收规程》（DGJ31/J19-2007）。
（3）《江苏省建筑安装工程施工技术操作规程》（DGJ32/J52-2006）-26。
（4）<节能构造图集》苏J/T16-2004。
二、操作工艺：三、准备工作（1）材料、设备进入施工现场时，查验、检查方法：观察、尺寸检查；检查产品合格证、出场检测报告和有效期内的型式检测报告；按进场批次，每批随机抽取3个试样进行检查；质量证明文件应该按照其出场检验批进行核查。
（2）材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施：对易碎材料卸车时注意轻拿轻放，所有材料应在库房存放，注意通风、防潮，严禁雨林；如露天存放，必须加苫盖。
板状保温材料在搬运时应轻放、防止损坏断裂、缺棱掉角，保证板的外形完整；各类材料应分类堆放，并挂牌表明材料名称。
（3）定位放线、放线的依据、方法、要求：根据建筑立面设计和外墙外保温技术要求，在门窗洞口及伸缩缝、装饰线处弹水平、垂直控制线；在外墙阴阳角及其他必要处挂出垂直基准控制线，弹出水平控制基线。
（4）配置专用粘结剂：按照企业产品使用说明书配置。
四、施工操作（1）对基层的处理要求：门窗框四周要进行堵缝，不同墙体交接处采用特殊材料和钢丝网或玻纤布进行加固处理。
墙面应清理干净，无油渍、浮尘等，高度≥10mm的表面凸起物应铲平，表面下凹面积＞0.1平方地方应用水泥砂浆抹平，确保基层坚实、平整。
基层墙体必须清理干净，使墙面没有油、浮尘、污垢、脱模剂、风化物、涂料、霜、泥土等污染物或其他妨碍粘结的材料，并剔除墙表面的突出物，使之平整。
应清除基层墙体中松动或风化的部分，并用水泥砂浆填实后找平。
墙面平整度不符合要求时可用1：3水泥砂浆进行填实找平。
基层必须干燥并具有一定的机械强度。
对新建工程的结构墙体，基层应符合《建筑装饰装修工程质量验收规程》（GB50210）中一般抹灰工程质量要求。
（2）对材料的拌合（如粘结剂、砂浆等）要求：按产品使用说明书配置，拌合好的材料宜在2-4h内用完，注意防暴晒和防风。
（3）对首次施工、操作基点的要求：对于采用相同建筑节能设计的房间和构造做法，应在现场采用相同材料和相同工艺制作样板或样板件，经有关各方确认后方可进行施工。
（4）对冷、热桥施工的措施：1）、外墙附墙或挑出部件如梁、过梁、柱、附墙柱、女儿墙，外墙装饰线，墙体内箱盒、管线等，应按设计要求采取隔热源或节能保温措施。
2）、施工产生的墙体缺陷如穿墙套管、脚手眼、孔洞等，应采取隔断热桥的保温密封修补措施。
（5）对锚固件的锚固要求：待网布施工24小时后，可以进行锚栓的安装。
用冲击钻钻孔，锚固深度为基层内不小于30mm，（注意：钻孔时冲击钻钻头应与墙面保持垂直，以避免由于钻头的偏斜而扩大孔径，进而影响锚栓的锚固效果）。
锚栓使用数量：锚栓按@400水平垂直布置，锚栓大约使用数量6-10个/m2；用锤子将固定锚栓及膨胀钉敲入，锚栓和膨胀钉的顶部应与表面齐平或略敲入一些，以保证膨胀钉尾部进一步膨胀而与基层充分锚固。
待金属锚栓安装完成后，再进行一道拌MAHAYANA双组份柔性抹面砂浆的施工并压入第二道网格布，最后抹一遍拌制MAHAYANA双组份柔性抹面砂浆。
要求完成墙面的垂直度、平整度均小于4mm，同时要求线条顺直，阴阳角方正。
（6）对现场拌材料的配制要求：拌制MHAYANA 双组份柔性粘结砂浆，在干净的塑料桶里倒入一定量的双组份砂浆乳液，采用手持式电动搅拌器边搅拌边加MHAYANA 双组份柔性粘结砂浆粉剂，二者重量比为4：1；充分搅拌5-7分钟，直到搅拌均匀，稠度适中，放置5分钟熟化；使用时，再搅拌一下即可使用。
拌制工作应有专人负责，严格计量。
拌制后的MHAYANA 双组份柔性粘结砂浆在使用过程中不可再加水拌制使用。
拌好的料应注意防晒避风，以免水份蒸发过快而出现表面结皮现象。
如搅拌桶内的材料放置时间过长，出现表面结皮及部分硬化时，则应当作废料处理。
注意MHAYANA 双组份柔性粘结砂浆只需双组份砂浆乳液，不可加入其他添加料如：水泥、砂、防冻剂及其他异物；注意调好的砂浆宜在3小时内用完；工作完毕，务必及时清洗干净工具。
（7）对施工过程中质量控制的要求：1）、每块岩棉板与墙面总粘结面积不得＜40%，岩棉板与墙面必须粘结牢固，无松动和虚贴现象，锚固件数量和锚固深度应符合设计与外墙外保温体系的要求；2）、胶黏剂与岩棉板必须粘结完后应进行隐检，抹灰完成后进行验收；3)、在岩棉板粘贴完后进行隐检，抹灰完成后进行验收；4)、以每500-1000㎡划为一个检验批，不足500㎡也应划为一个检验批，每个检验批每100㎡应至少抽查一处，每处不应＜10㎡；5)、当采用玻纤网格布作防止开裂的加强措施时，玻纤网格布的铺贴和搭接应符合设计和施工工艺的要求。
表层砂浆抹压应严实，不得空鼓，玻纤网格布不得皱褶，外露。
（8）门窗洞口的节能构造措施：在粘贴门窗框四周的阳角，应先弹出控制线，作为控制阳角上下垂直依据，门窗洞口不允许拼接，应采用整块保温板切割成型，转角处做“L”型排布。
4.1.4成品保护（1）塔吊在吊运物品时应避免碰撞保温层；（2）外挂架下端与墙体接触面必须加垫木板，以免外架挤压保温层；（3）摸完抗裂聚合物砂浆的墙面不得随意开凿孔洞；（4）严禁重物、锐器冲击墙面。
4.2 屋面保温节能4.2.1材料、设备及部品进场计划（1）进场的屋面保温材料要有中文标志的出厂质量合格证、企业标准、技术性能检测报告等相关资料、保温材料的密度、导热系数、抗压强度或压缩强度、燃烧性能等技术性能必须满足要求。
（2）屋面保温材料进行复试必须做以下几项检验：导热系数、密度、压缩（10%）强度、阻燃性。
挤塑聚苯板质量要求4.2.2 施工机具准备：主要机具：铁锹、木刮杠、水平尺、手推车、木拍子等。
4.2.3操作工艺施工操作执行的标准：1）《建筑节能工程施工质量验收规范》（GB50411-2007）2）《绝缘用挤塑苯乙烯泡沫塑料（XPS）》（GB/T10801.2-2002）3）《屋面工程质量验收规范》（GB50207-2012）4）《屋面工程技术规程》（GB50345-2012）5)《江苏省建筑节能工程施工质量验收规程》(DGJ32/J19-2007)6)《节能构造图集》苏J/T16-20041、工艺流程（明确本分项工程的操作流程，并制作流程图，如采暖系统施工流程）2、施工准备1）材料、设备进入现场时，查验、检查方法：观察、尺寸检查；核查质量证明文件；按进场批次，每批进场批次，每批随机抽取3个试样进行检查；质量证明文件按照其出场检验批进行核查。
2）保温材料的运输、存放：应注意防潮，防止损伤和污染，雨季应采取遮盖措施，防止水浸或雨林。
严禁在雨天进行保温层施工。
板状保温材料在搬运时应轻放、防止损坏断裂、缺棱掉角，保证板的外形完整。
3、施工操作（1）对基层的处理要求：基层应平整、干燥和干净；穿过屋面和墙面等结构层的管根部位，应用细石混凝土填塞密实，将管根固定。
（2）对施工过程中质量控制的要求：1、干铺聚苯板保温材料，先将接触面清扫干净，聚苯板块应铺平垫稳，板之间的缝隙，应用同类材料的的碎屑嵌填密实，表面应与相邻两板的高度一致，防止产生冷桥。
2、屋面保温隔热工程应对下列部位进行隐蔽工程验收，并应有详细的文字和图片资料：1）基层；2）保温层的敷设方式、厚度和缝隙填充质量；3）屋面热桥部位。
（3）板状保温材料的保温层厚度允许偏差为5%，且不得大于4mm。
4.2.4成品保护（1）、在已铺好的屋面保温层上不得直接行走、运输小车，行车线路应铺垫脚手板。
（2）、保温层施工完成后，应及时铺抹找平层，以减少受潮和进水，尤其是在雨季施工，更要及时采取遮盖措施。
4.3门窗节能4.3.1材料、设备及部品进场计划4.4.2施工机具主要机具有：铝合金切割机、手电钻、冲击钻、小型电焊机、射钉枪、钢卷尺、墨斗等。
4.4.3门窗工程施工工艺施工操作执行的标准：1）《建筑装修工程质量验收规范》（GB50210-2001）2）《建筑节能工程施工质量验收规范》（GB50411-2007）3)《江苏省建筑安装工程施工技术操作规程》(DGJ32/J34-2006)-84)《节能构造图集》苏J/T16-20045)苏J/T11-20061.工艺流程：（1）沿建筑物全高用经纬仪或大线坠引测门窗，在每层门窗处弹线标记。
