《江苏省建筑节能分部工程施工方案(标准化格式文本)》(试行)
《江苏省建筑节能分部工程施工方案(标准化格式文本)》(试行) 建筑节能分部工程施工方案（标准化格式文本)工程名称：恒安华府11＃楼编制人：审核人:批准人：编制单位：日期:江苏省住房和城乡建设厅监制二〇一五年四月1 建筑节能分部工程概况1.1工程概况：工程名称：恒安华府11#楼建设单位：江苏万骏置业有限公司设计单位：赣榆区建筑设计研究院监理单位：赣榆区大地监理有限公司施工单位:江苏玉龙建设工程有限公司工程地点：赣榆老街南侧设计要点：本工程为框架剪力墙结构住宅，建筑结构的类别为二类，使用年限为50年，抗震烈度为8度。
屋面防水等级：I级防水层合理使用年限15年，抗震设防烈度：8度，地震基本加速度为0。
2G,建筑防火等级分类为二类，建筑层数地上18层，地下二层，建筑高度为57。
80米(从室外地面到建筑屋面板或檐口的高度).本工程的占地面积636.6平方米，总建筑面积13069平方米,本工程所注±0.000标高，相当于黄海高程7.000米。
1.2本工程建筑节能分部工程概况表1。
12编制依据2。
1 经建筑节能专项审查合格的设计文件。
2.2 经批准的单位工程施工组织设计。
2.3 本工程适用的建筑节能分部工程相关现行法律法规、技术标准规范及图集.表2。
13 施工管理组织机构图刘家福徐乐董畅张宁图3。
1管理组织机构图4 施工方案4.1 外墙保温建筑节能分项工程4。
1.1材料、设备及部品进场计划见表4。
14.1.2施工机具见表4。
2表4。
24。
1。
3操作工艺施工操作执行的标准:（1）《外墙外保温施工技术规程》JG144—2004（2）《外墙外保温建筑构造》（一）02J121（3）《复合水泥发泡板外墙外保温系统》JG/T041—20111、工艺流程材料进场、验收→基层清理→抄平放线→安装托架→刷专用界面剂→配置粘接砂浆→粘贴水泥发泡保温板→预贴板边网格布→抹面层聚合物砂浆→钻孔、安装固定件→抹抗裂砂浆→系统验收2、准备工作（1)材料、设备进入施工现场时，查验、检查方法：复合水泥发泡保温板、玻纤网格布等材料用火烧的方法进行自检，后再进行复试和强检 .（2)材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施：用木方垫高至15公分左右，再用多层板垫平，复合水泥发泡保温板、玻璃纤维网格布及胶粘剂等要轻拿轻放、堆放整齐。
江苏省建筑节能分部工程施工实施方案范本.docx

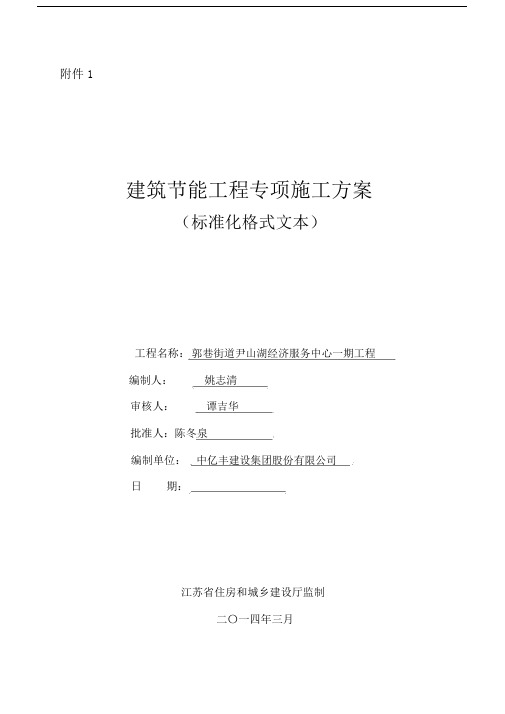

附件 1建筑节能工程专项施工方案（标准化格式文本）工程名称：郭巷街道尹山湖经济服务中心一期工程编制人：姚志清审核人：谭吉华批准人：陈冬泉编制单位：中亿丰建设集团股份有限公司日期：江苏省住房和城乡建设厅监制二〇一四年三月一、建筑节能工程概况工程概况：本工程为郭巷街道尹山湖经济服务中心一期工程 , 总建筑面积 38000m2 ，其中分为一个大地下室及1#楼、2#楼及食堂，地下室为一层人防车库 .1# 楼十六层、2#楼三层及食堂三层，且1#楼、食堂、2#楼屋面防水做法相同。
计划工期：738 天本工程基础为桩基础 +伐板基础；地下室填充墙、±以上墙体除剪力墙外，外墙均采用 200 厚蒸压加气混凝土砌块，砌筑采用专用粘结剂；屋面为倒置式保温屋面。
二、建筑节能设计要求本工程地处气候分区为：夏热冬冷，节能计算面积㎡，工程节能设计标准为：《公共建筑节能设计标准》（ GB50189-2005）。
表序节能分项工程设计要求工程量施工单位号1#楼采用 35mm,2#楼、食堂采用1墙体保温节能分项工程2门窗节能分项工程3屋面节能分项工程30000 ㎡中亿丰建设30mm厚岩棉板铝型材单框断热桥中空LOW-E1000 ㎡中亿丰建设玻璃窗 6+12A+675mm厚挤塑聚苯板8000 ㎡中亿丰建设荧光灯采用节能型镇流器，灯4配电与照明节能分项工程5给排水节能分项工程6通风系统节能工程7幕墙节能分项工程管选用三基色T8 管，其它灯具680 套中亿丰建设均选用高效节能型灯具选用节水型卫生洁具及配件，卫生间坐便器采用容积不大于349 具中亿丰建设6L 的冲洗水箱选用高效风机、低噪声设备，9 台中亿丰建设安装均采用减震、隔震措施苏鼎建筑装饰由石材幕墙和玻璃幕墙组成20000 ㎡工程有限公司三、编制依据《公共建筑节能设计标准》（GB50189-2005）《江苏地区公共建筑节能设计标准》《江苏省建筑节能管理办法》《民用建筑节能管理规定》《工程建设标准强制性条文》（2002 版）《建筑工程质量验收统一标准》（GB50300-2011）《屋面工程质量验收规范》（GB50207-2012）《建筑装饰装修工程质量验收规范》（GB50210-2002）《建筑地面工程施工质量验收规范》（GB50209-2010）《节能构造图集》苏J/T16-2004 （二）《建筑施工高处施工安全技术规程》（JGJ80-91）《建筑玻璃应用技术规程》（JGJ113-2009）《建筑节能工程施工验收规范》（GB50411-2007）《绝缘同挤塑苯乙烯泡沫塑料（XPS）》（GB/）本工程施工图纸经批准的本工程施工组织设计江苏省其他相关地方标准与规定等本公司所拥有的技术装备、自身素质等自身条件，以及公司IS09001企业质量标准文件、标化现场管理的有关细则。
《江苏省建筑节能分部工程施工设计方案(标准化格式文本)》
建筑节能分部工程施工方案（标准化格式文本）工程名称：城南新区第八营学校编制人：审核人：批准人：编制单位：江苏省中凯华建设工程有限公司日期：二〇一三年五月六日江苏省住房和城乡建设厅监制二〇一〇年十二月1建筑节能分部工程概况1.1工程概况：盐城市城南新区第八营学校工程位于盐城市康居路与纬十五路交接处，占地面积67755m2，总建筑面积31638m2，工程总造价6513.426188万元。
本工程内外墙砌筑为200厚加气混凝土砌块，建筑物围护结构部位的保温采用发泡陶瓷保温板，地面保温为发泡陶瓷保温板。
窗为隔热金属窗框，6+12+6中空玻璃，部位为6较低透光Low-E+12空气+6透明中空玻璃。
建设单位：盐城市城南新区开发建设投资有限公司；设计单位：江苏东方建筑设计有限公司；监理单位：盐城市工程建设监理中心有限公司；施工单位：江苏省中凯华建设工程有限公司。
1.2本工程建筑节能分部工程概况表1.1序号节能分项工程设计要求工程量施工单位1 墙体保温节能分项工程发泡陶瓷保温板，导热系数为0.090W/(m.K)，工程设计值为0.93 W/m2.K。
24405.79m2江苏省中凯华建设工程有限公司2 门窗、幕墙节能分项工程外窗为80系列隔热金属窗框，6+12+6中空玻璃，部分为6较低透光4482.52m2盐城市杨坝门窗厂Low-E+12空气+6透明中空玻璃。
抗风压性不低于3级，气密性不低于4级，水密性不低于3级，隔声量不小于30dB。
3 建筑外遮阳分项工程6较低透光Low-E+12空气+6透明中空玻璃，自遮阳。
2800 m2盐城市杨坝门窗厂4 屋面节能分项工程发泡陶瓷保温板，导热系数为0.090W/(m.K) 工程设计值为0.663 W/m2.K。
6157.47m2江苏省中凯华建设工程有限公司5 地面节能分项工程发泡陶瓷保温板，导热系数为0.090W/(m.K) 工程设计值为1.26 W/m2.K。
5360m2江苏省中凯华建设工程有限公司6 采暖节能分项工程7 通风与空调节能分项工程8空调与采暖系统的冷热源及管网节能分项工程9 配电与照明节能分项工程10 监测与控制节能分项工程11 可再生能源分项工程12 其它节能分项工程（注：工程量的单位根据实际情况填写）2编制依据2.1 经建筑节能专项审查合格的设计文件。
江苏省建筑节能分部工程施工方案 标准化格式文本 范本
附件1建筑节能工程专项施工方案（标准化格式文本）工程名称：郭巷街道尹山湖经济服务中心一期工程编制人：姚志清审核人：谭吉华批准人：陈冬泉编制单位：中亿丰建设集团股份有限公司日期：江苏省住房和城乡建设厅监制二〇一四年三月一、建筑节能工程概况工程概况：本工程为郭巷街道尹山湖经济服务中心一期工程,总建筑面积38000m2，其中分为一个大地下室及1#楼、2#楼及食堂，地下室为一层人防车库.1#楼十六层、2#楼三层及食堂三层，且1#楼、食堂、2#楼屋面防水做法相同。
计划工期：738天本工程基础为桩基础+伐板基础；地下室填充墙、±以上墙体除剪力墙外，外墙均采用200厚蒸压加气混凝土砌块，砌筑采用专用粘结剂；屋面为倒置式保温屋面。
二、建筑节能设计要求本工程地处气候分区为：夏热冬冷，节能计算面积㎡，工程节能设计标准为：《公共建筑节能设计标准》（GB50189-2005）。
表三、编制依据《公共建筑节能设计标准》（GB50189-2005）《江苏地区公共建筑节能设计标准》《江苏省建筑节能管理办法》《民用建筑节能管理规定》《工程建设标准强制性条文》（2002版）《建筑工程质量验收统一标准》（GB50300-2011）《屋面工程质量验收规范》（GB50207-2012）《建筑装饰装修工程质量验收规范》（GB50210-2002）《建筑地面工程施工质量验收规范》（GB50209-2010）《节能构造图集》苏J/T16-2004（二）《建筑施工高处施工安全技术规程》（JGJ80-91）《建筑玻璃应用技术规程》（JGJ113-2009）《建筑节能工程施工验收规范》（GB50411-2007）《绝缘同挤塑苯乙烯泡沫塑料（XPS）》（GB/）本工程施工图纸经批准的本工程施工组织设计江苏省其他相关地方标准与规定等本公司所拥有的技术装备、自身素质等自身条件，以及公司IS09001企业质量标准文件、标化现场管理的有关细则。
企业项目管理手册3 施工管理组织机构图图管理组织机构图四、施工方案墙体保温节能4.1.1材料、设备及部品进场计划见表表4.1.2施工机具准备：（1）电动搅拌器、搅拌灰盘、灰斗，垂直运输机具（外用施工电梯或提升架），水平运输手推车，冲击钻等。
江苏建筑节能分部工程施工方案标准化格式文本改

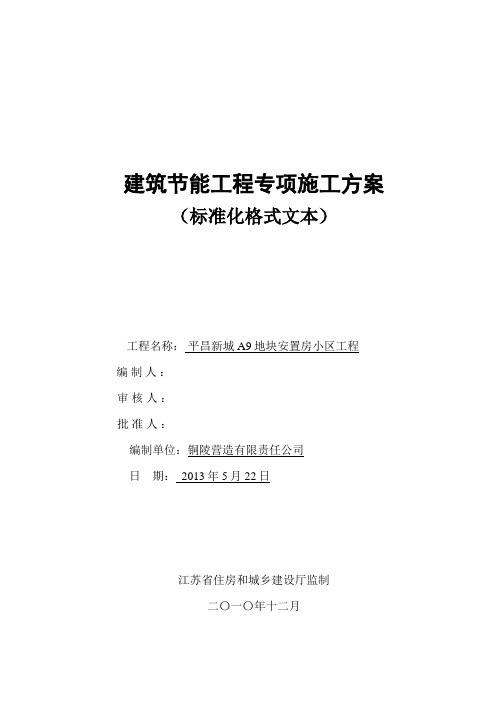

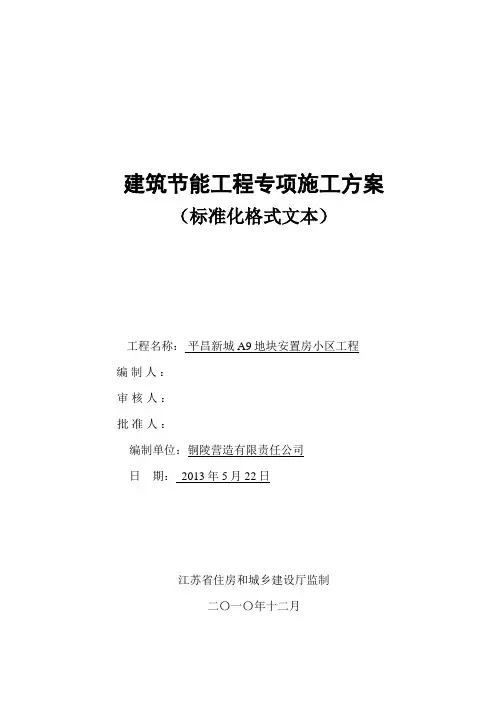

建筑节能工程专项施工方案（标准化格式文本）工程名称：平昌新城A9地块安置房小区工程编制人：审核人：批准人：编制单位：铜陵营造有限责任公司日期： 2013年5月22日江苏省住房和城乡建设厅监制二〇一〇年十二月1、建筑节能分部工程概况1.1工程概况：平昌新城A9地块安置房小区工程位于镇江新区，观塘路以南，五峰山路以西，凤栖以东及平昌路以北地块。
建设单位：镇江瑞城房地产开发有限公司设计单位：常州市规划设计院监理单位：理工大学工程兵工程学院南京建设监理部施工单位：铜陵营造有限责任公司施工中首先要把好原材料和设备的进场关，严格按相关施工和验收规范施工，以满足建筑节能的设计要求。
1.2本工程建筑节能分部工程概况二、建筑节能设计要求本工程地处夏热冬冷地区，工程节能设计标准为：《公共建筑节能设计标准》（GB50189-2005）。
2、编制依据2.1经建筑节能专项审查合格的设计文件2.2经批准的单位工程施工组织设计2.3本工程适用的节能分部工程相关现行法律法规、技术标准规范及图集一览表3 施工管理组织机构图图3.1管理组织机构图4、施工方案4.1 墙体、屋面保温节能4.1.1材料、设备及部品进场计划见表4.14.1.2施工机具准备：4.1.3操作工艺一、施工操作执行的标准：（1）《建筑节能工程施工质量验收规范》（GB50411-2007）。
（2）《江苏省建筑节能工程施工质量验收规程》（DGJ32/J19-2007）。
（3）《江苏省建筑安装工程施工技术操作规程》（DGJ32/J52-2006）。
（4）<节能构造图集》苏J/T16-2009。
1、工艺流程：3、准备工作（1）材料、设备进入施工现场时，查验、检查方法：观察、尺寸检查；检查产品合格证、出场检测报告和有效期内的型式检测报告；按进场批次，每批随机抽取3个试样进行检查；质量证明文件应该按照其出场检验批进行核查。
（2）材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施：对易碎材料卸车时注意轻拿轻放，所有材料应在库房存放，注意通风、防潮，严禁雨淋；如露天存放，必须加苫盖。
江苏省建筑节能分部工程施工方案节能方案
建筑节能分部工程施工方案（标准化格式文本）工程名称：南通市新建企业务工人员配套生活用房（聚贤公寓）编制人：审核人：批准人：编制单位：日期：江苏省住房和城乡建设厅监制二0一0年十二月目录1 建筑节能分部工程概况1.1工程概况 (1)1.2本工程建筑节能分部工程概况 (3)2 编制依据3 施工管理组织机构图4 施工方案4.1地下室保温聚苯板盐板节能工程 (5)4.1.1材料、设备及部品进场计划 (5)4.1.2施工机具 (6)4.1.3地下室保温聚苯板板系统的施工 (7)4.2外墙保温微孔无机硅酸盐节能工程 (11)4.2.1材料、设备及部品进场计划 (11)4.2.2施工机具 (11)4.2.3外墙保温微孔无机硅酸盐系统的施工 (12)4.3屋面挤塑聚苯板保温节能工程 (16)4.3.1材料、设备及部品进场计划 (16)4.3.2施工机具 (18)4.3.3屋面保温挤塑聚苯板系统的施工 (19)4.4安装节能工程 (22)4.4.1材料、设备及部品进场计划 (22)4.4.2施工机具 (23)4.4.3外墙保温微孔无机硅酸盐系统的施工 (23)5 施工进度和劳动力计划5.1施工进度 (24)5.2劳动力配备 (25)6 质量验收要求6.1执行的标准 (25)6.2检验批划分 (26)6.3主控项目 (27)6.3.1地下室保温聚苯板保温主控项目 (27)6.3.2外墙保温微孔无机硅酸盐保温主控项目 (27)6.3.3屋面岩棉板保温主控项目 (28)6.3.4安装节能照明项目 (28)6.4一般项目 (28)6.4.1地下室保温聚苯板主控项目 (29)6.4.2外墙保温微孔无机硅酸盐主控项目 (30)6.4.3屋面岩棉板保温主控项目 (31)6.4.4安装节能照明项目 (31)6.5围护结构现场实体检验 (32)6.6现场热工性能检测 (32)7 施工安全及环保7.1安全生产责任制 (32)7.1.1建立安全管理机构 (32)7.1.2安全施工措施 (32)7.1.3消防安全措施 (33)7.1.4用电安全措施 (34)7.1.5脚手架施工安全措施 (34)7.1.6洞口防护措施 (35)7.1.7中小型机具的安全使用要求 (35)7.2文明施工与环境保护 (35)7.2.1文明施工创建目标 (35)7.2.2文明施工管理制度 (36)7.2.3文明施工与环境保护措施 (32)附件一：施工进度计划建筑工程节能专项方案1 建筑节能分部工程概况1.1工程概况：南通市新建企业务工人员配套生活用房（聚贤公寓）位于南通崇川区桃园路以北、紫琅路西侧。
江苏省建筑节能分部工程施工设计方案(标准化格式文本)范本
附件1建筑节能工程专项施工方案（标准化格式文本）工程名称：郭巷街道尹山湖经济服务中心一期工程编制人：姚志清审核人：谭吉华批准人：陈冬泉编制单位：中亿丰建设集团股份有限公司日期：江苏省住房和城乡建设厅监制二〇一四年三月1.1工程概况：本工程为郭巷街道尹山湖经济服务中心一期工程,总建筑面积38000m²，其中分为一个大地下室及1#楼、2#楼及食堂，地下室为一层人防车库.1#楼十六层、2#楼三层及食堂三层，且1#楼、食堂、2#楼屋面防水做法相同。
计划工期：738天1.2本工程基础为桩基础+伐板基础；地下室填充墙、±0.00以上墙体除剪力墙外，外墙均采用200厚A5.0蒸压加气混凝土砌块，砌筑采用专用粘结剂；屋面为倒置式保温屋面。
本工程地处气候分区为：夏热冬冷，节能计算面积25159.76㎡，工程节能设计标准为：《公共建筑节能设计标准》（GB50189-2005）。
表1.1三、编制依据3.1 《公共建筑节能设计标准》（GB50189-2005）3.2 《江苏地区公共建筑节能设计标准》3.3 《江苏省建筑节能管理办法》3.4 《民用建筑节能管理规定》3.5 《工程建设标准强制性条文》（2002版）3.6 《建筑工程质量验收统一标准》（GB50300-2011）3.7 《屋面工程质量验收规范》（GB50207-2012）3.8 《建筑装饰装修工程质量验收规范》（GB50210-2002）3.9 《建筑地面工程施工质量验收规范》（GB50209-2010）3.10 《节能构造图集》苏J/T16-2004（二）3.11 《建筑施工高处施工安全技术规程》（JGJ80-91）3.12 《建筑玻璃应用技术规程》（JGJ113-2009）3.13 《建筑节能工程施工验收规范》（GB50411-2007）3.14 《绝缘同挤塑苯乙烯泡沫塑料（XPS）》（GB/T10801.2-2002）3.15 本工程施工图纸3.16 经批准的本工程施工组织设计3.17 江苏省其他相关地方标准与规定等3.18 本公司所拥有的技术装备、自身素质等自身条件，以及公司IS09001企业质量标准文件、标化现场管理的有关细则。
江阴-江苏省建筑节能分部工程施工组织设计方案(标准化格式文本)范本
建筑节能工程专项施工方案（标准化格式文本）工程名称：编制人：审核人：批准人：编制单位：日期：2014年2月25日省住房和城乡建设厅监制二〇一〇年十二月一、建筑节能工程概况1.1工程概况：二、建筑节能设计要求本工程地处气候分区为：夏热冬冷，工程节能设计标准为：《省居住建筑热环境和节能设计标准》（DGJ32/J 71-2008）。
表1.1三、编制依据1、《建筑节能工程施工质量验收规》（GB50411-2007）2、《省民用建筑节能工程施工质量验收规程》（DGJ32J19-2006）3、《民用建筑热工设计规》（GB50176-93）4、《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2001）5、《省民用建筑热环境和节能设计标准》（DGJ32/J 71-2008）6、《省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）7、《铝合金门窗国家标准》（GBT8478-2008）8、《FTC自调温相变节能蓄能建筑材料》（Q/FTBQT0006-2012）9、《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T7106-2008）10/《建筑幕墙》（GB/T21086-2007）11、国家、省、市现行的相关法律、法规12、本工程建筑节能设计文件3 施工管理组织机构图图3.1管理组织机构图四、施工方案4.1 墙体保温节能4.1.1材料、设备及部品进场计划见表4.1表4.125.4*25.4*0.93mm84.1.2施工机具准备：（1）电动搅拌器、搅拌灰盘、灰斗，垂直运输机具（外用施工电梯或货梯），水平运输手推车，冲击钻等。
（2）常用抹灰工具及抹灰检测工具，放线工具、线锤、水桶、剪子、铁锨、扫帚、拖线板、方尺、钢板尺等。
4.1.3操作工艺一、施工操作执行的标准：（1）《建筑节能工程施工质量验收规》（GB50411-2007）。
（2）《省建筑节能工程施工质量验收规程》（DGJ31/J19-2007）。
江苏省建筑节能分部工程施工方案(标准化格式文本)范本
江苏省建筑节能分部工程施工方案(标准化格式文本)范本第一部分：前言在建筑施工领域的不断发展与完善过程中，节能已经成为一个不可忽视的重要环节。
本文档旨在提供江苏省建筑节能分部工程施工方案的标准化格式范本，以便施工单位在进行建筑施工过程中能够更好地遵循和落实节能政策，达到节能减排的目标。
第二部分：施工方案概述2.1 项目背景本项目定位于江苏省，旨在提高建筑节能水平，降低建筑能耗，减少对环境的影响，促进可持续发展。
2.2 项目目标通过实施节能措施，达到建筑节能的法定要求，提高建筑能源利用效率，降低能耗开支，实现节约能源资源的目标。
第三部分：施工方案内容3.1 建筑节能设计要求3.1.1 采用节能材料在施工过程中，应优先选用符合节能标准的建筑材料，降低能源消耗。
3.1.2 设计合理通风系统合理设计通风系统，确保室内空气流通畅通，减少能源浪费。
3.2 施工工艺安排3.2.1 合理施工顺序根据施工工艺要求，优先进行符合节能标准的工序，确保施工质量。
3.2.2 提高施工效率合理安排施工时间，增加施工效率，减少能源消耗。
第四部分：施工方案实施4.1 施工方案审批经过建设单位、设计单位和相关监管部门的审核并获得批准后，可进行施工方案实施。
4.2 施工过程监督建设单位应加强对施工过程的监督管理，确保施工方案的有效实施，达到预期节能效果。
第五部分：总结和展望通过本文档的发布，希望能够引导施工单位遵循建筑节能的政策要求，落实施工方案，提高建筑节能水平，助力江苏省建筑节能事业的蓬勃发展。
同时，也希望未来能够继续完善建筑节能标准，推动行业的持续发展。
以上为江苏省建筑节能分部工程施工方案的标准化格式范本。
江苏省建筑节能分部工程施工方案范本
江苏省建筑节能分部工程施工方案范本一、项目概述本工程是江苏省建筑节能项目的分部工程。
该项目旨在提高建筑的能源利用效率，减少能源消耗，降低建筑能耗，达到节能减排的目标。
本施工方案旨在确保工程质量、安全施工，并按照合同约定的质量要求和施工工期完成施工任务。
二、施工组织与管理1.施工组织结构本工程组织结构包括项目经理、施工队长、安全员以及相应的工程技术人员和施工人员。
2.施工管理措施（1）制定详细施工计划，明确工期、工程量及工作流程；（2）确保施工现场的安全，设置防护设施，保证施工人员的安全；（3）引入先进的施工设备和技术，提高施工效率；（4）加强与监理单位的沟通，及时解决工程问题；（5）建立施工档案，持续监督和追踪工程质量。
三、施工工艺和工程要求1.施工工艺（1）根据设计要求进行相关的建筑节能工程设计；（2）采用合理的施工工艺，包括隔热材料的施工、外墙保温和内部换气系统的安装；（3）施工过程中严格执行建筑节能技术规范，确保施工质量。
2.工程要求（1）隔热材料：选用符合国家要求的优质隔热材料，确保其隔热性能和耐久性；（2）外墙保温：采用外墙保温系统，确保其保温性能符合设计要求；（3）内部换气系统：按照设计要求选用合适的换气设备和材料，保证室内空气质量。
四、质量控制1.材料验收（1）严格按照设计要求和国家标准验收隔热材料；（2）检查外墙保温系统的施工质量，确保保温层平整、牢固；（3）检查内部换气系统的材料和设备质量，确保符合设计要求。
2.工程监督（1）施工过程中安排专人进行现场监督，及时发现和解决施工中的质量问题；（2）定期组织工程质量检查，保证工程的质量符合设计要求。
五、安全施工保障1.安全防护设施（1）在施工现场设置完善的安全标志和警示牌；（2）合理布置施工道路，保证施工人员的安全出行；（3）设置安全警戒线和安全护栏，确保施工现场的安全。
2.施工作业安全（1）施工人员必须具备相关的资质，严格遵守安全操作规程；（2）设立专职安全员，负责现场的安全管理和事故预防；（3）加强施工现场的危险源管理，定期进行安全检查，及时修复安全隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江苏省建筑节能分部工程施工方案(标准化格式文本)范本标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-附件1建筑节能工程专项施工方案（标准化格式文本）工程名称：郭巷街道尹山湖经济服务中心一期工程编制人：姚志清审核人：谭吉华批准人：陈冬泉编制单位：中亿丰建设集团股份有限公司日期：江苏省住房和城乡建设厅监制二〇一四年三月一、建筑节能工程概况工程概况：本工程为郭巷街道尹山湖经济服务中心一期工程,总建筑面积38000m²，其中分为一个大地下室及1#楼、2#楼及食堂，地下室为一层人防车库.1#楼十六层、2#楼三层及食堂三层，且1#楼、食堂、2#楼屋面防水做法相同。
计划工期：738天本工程基础为桩基础+伐板基础；地下室填充墙、±以上墙体除剪力墙外，外墙均采用200厚蒸压加气混凝土砌块，砌筑采用专用粘结剂；屋面为倒置式保温屋面。
二、建筑节能设计要求本工程地处气候分区为：夏热冬冷，节能计算面积㎡，工程节能设计标准为：《公共建筑节能设计标准》（GB50189-2005）。
三、编制依据《公共建筑节能设计标准》（GB50189-2005）《江苏地区公共建筑节能设计标准》《江苏省建筑节能管理办法》《民用建筑节能管理规定》《工程建设标准强制性条文》（2002版）《建筑工程质量验收统一标准》（GB50300-2011）《屋面工程质量验收规范》（GB50207-2012）《建筑装饰装修工程质量验收规范》（GB50210-2002）《建筑地面工程施工质量验收规范》（GB50209-2010）《节能构造图集》苏J/T16-2004（二）《建筑施工高处施工安全技术规程》（JGJ80-91）《建筑玻璃应用技术规程》（JGJ113-2009）《建筑节能工程施工验收规范》（GB50411-2007）《绝缘同挤塑苯乙烯泡沫塑料（XPS）》（GB/）本工程施工图纸经批准的本工程施工组织设计江苏省其他相关地方标准与规定等本公司所拥有的技术装备、自身素质等自身条件，以及公司IS09001企业质量标准文件、标化现场管理的有关细则。
企业项目管理手册3 施工管理组织机构图图管理组织机构图四、施工方案墙体保温节能4.1.1材料、设备及部品进场计划见表4.1.2施工机具准备：（1）电动搅拌器、搅拌灰盘、灰斗，垂直运输机具（外用施工电梯或提升架），水平运输手推车，冲击钻等。
（2）常用抹灰工具及抹灰检测工具，放线工具、线锤、水桶、剪子、铁锨、扫帚、拖线板、方尺、钢板尺等。
4.1.3操作工艺一、施工操作执行的标准：（1）《建筑节能工程施工质量验收规范》（GB50411-2007）。
（2）《江苏省建筑节能工程施工质量验收规程》（DGJ31/J19-2007）。
（3）《江苏省建筑安装工程施工技术操作规程》（DGJ32/J52-2006）-26 。
（4）<节能构造图集》苏J/T16-2004。
二、操作工艺：三、准备工作（1）材料、设备进入施工现场时，查验、检查方法：观察、尺寸检查；检查产品合格证、出场检测报告和有效期内的型式检测报告；按进场批次，每批随机抽取3个试样进行检查；质量证明文件应该按照其出场检验批进行核查。
（2）材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施：对易碎材料卸车时注意轻拿轻放，所有材料应在库房存放，注意通风、防潮，严禁雨林；如露天存放，必须加苫盖。
板状保温材料在搬运时应轻放、防止损坏断裂、缺棱掉角，保证板的外形完整；各类材料应分类堆放，并挂牌表明材料名称。
（3）定位放线、放线的依据、方法、要求：根据建筑立面设计和外墙外保温技术要求，在门窗洞口及伸缩缝、装饰线处弹水平、垂直控制线；在外墙阴阳角及其他必要处挂出垂直基准控制线，弹出水平控制基线。
（4）配置专用粘结剂：按照企业产品使用说明书配置。
四、施工操作（1）对基层的处理要求：门窗框四周要进行堵缝，不同墙体交接处采用特殊材料和钢丝网或玻纤布进行加固处理。
墙面应清理干净，无油渍、浮尘等，高度≥10mm的表面凸起物应铲平，表面下凹面积＞平方地方应用水泥砂浆抹平，确保基层坚实、平整。
基层墙体必须清理干净，使墙面没有油、浮尘、污垢、脱模剂、风化物、涂料、霜、泥土等污染物或其他妨碍粘结的材料，并剔除墙表面的突出物，使之平整。
应清除基层墙体中松动或风化的部分，并用水泥砂浆填实后找平。
墙面平整度不符合要求时可用1：3水泥砂浆进行填实找平。
基层必须干燥并具有一定的机械强度。
对新建工程的结构墙体，基层应符合《建筑装饰装修工程质量验收规程》（GB50210）中一般抹灰工程质量要求。
（2）对材料的拌合（如粘结剂、砂浆等）要求：按产品使用说明书配置，拌合好的材料宜在2-4h内用完，注意防暴晒和防风。
（3）对首次施工、操作基点的要求：对于采用相同建筑节能设计的房间和构造做法，应在现场采用相同材料和相同工艺制作样板或样板件，经有关各方确认后方可进行施工。
（4）对冷、热桥施工的措施：1）、外墙附墙或挑出部件如梁、过梁、柱、附墙柱、女儿墙，外墙装饰线，墙体内箱盒、管线等，应按设计要求采取隔热源或节能保温措施。
2）、施工产生的墙体缺陷如穿墙套管、脚手眼、孔洞等，应采取隔断热桥的保温密封修补措施。
（5）对锚固件的锚固要求：待网布施工24小时后，可以进行锚栓的安装。
用冲击钻钻孔，锚固深度为基层内不小于30mm，（注意：钻孔时冲击钻钻头应与墙面保持垂直，以避免由于钻头的偏斜而扩大孔径，进而影响锚栓的锚固效果）。
锚栓使用数量：锚栓按@400水平垂直布置，锚栓大约使用数量6-10个/m2；用锤子将固定锚栓及膨胀钉敲入，锚栓和膨胀钉的顶部应与表面齐平或略敲入一些，以保证膨胀钉尾部进一步膨胀而与基层充分锚固。
待金属锚栓安装完成后，再进行一道拌MAHAYANA双组份柔性抹面砂浆的施工并压入第二道网格布，最后抹一遍拌制MAHAYANA双组份柔性抹面砂浆。
要求完成墙面的垂直度、平整度均小于4mm，同时要求线条顺直，阴阳角方正。
（6）对现场拌材料的配制要求：拌制MHAYANA 双组份柔性粘结砂浆，在干净的塑料桶里倒入一定量的双组份砂浆乳液，采用手持式电动搅拌器边搅拌边加MHAYANA 双组份柔性粘结砂浆粉剂，二者重量比为4：1；充分搅拌5-7分钟，直到搅拌均匀，稠度适中，放置5分钟熟化；使用时，再搅拌一下即可使用。
拌制工作应有专人负责，严格计量。
拌制后的MHAYANA 双组份柔性粘结砂浆在使用过程中不可再加水拌制使用。
拌好的料应注意防晒避风，以免水份蒸发过快而出现表面结皮现象。
如搅拌桶内的材料放置时间过长，出现表面结皮及部分硬化时，则应当作废料处理。
注意MHAYANA 双组份柔性粘结砂浆只需双组份砂浆乳液，不可加入其他添加料如：水泥、砂、防冻剂及其他异物；注意调好的砂浆宜在3小时内用完；工作完毕，务必及时清洗干净工具。
（7）对施工过程中质量控制的要求：1）、每块岩棉板与墙面总粘结面积不得＜40%，岩棉板与墙面必须粘结牢固，无松动和虚贴现象，锚固件数量和锚固深度应符合设计与外墙外保温体系的要求；2）、胶黏剂与岩棉板必须粘结完后应进行隐检，抹灰完成后进行验收；3)、在岩棉板粘贴完后进行隐检，抹灰完成后进行验收；4)、以每500-1000㎡划为一个检验批，不足500㎡也应划为一个检验批，每个检验批每100㎡应至少抽查一处，每处不应＜10㎡；5)、当采用玻纤网格布作防止开裂的加强措施时，玻纤网格布的铺贴和搭接应符合设计和施工工艺的要求。
表层砂浆抹压应严实，不得空鼓，玻纤网格布不得皱褶，外露。
（8）门窗洞口的节能构造措施：在粘贴门窗框四周的阳角，应先弹出控制线，作为控制阳角上下垂直依据，门窗洞口不允许拼接，应采用整块保温板切割成型，转角处做“L”型排布。
4.1.4成品保护（1）塔吊在吊运物品时应避免碰撞保温层；（2）外挂架下端与墙体接触面必须加垫木板，以免外架挤压保温层；（3）摸完抗裂聚合物砂浆的墙面不得随意开凿孔洞；（4）严禁重物、锐器冲击墙面。
屋面保温节能4.2.1材料、设备及部品进场计划（1）进场的屋面保温材料要有中文标志的出厂质量合格证、企业标准、技术性能检测报告等相关资料、保温材料的密度、导热系数、抗压强度或压缩强度、燃烧性能等技术性能必须满足要求。
（2）屋面保温材料进行复试必须做以下几项检验：导热系数、密度、压缩（10%）强度、阻燃性。
挤塑聚苯板质量要求4.2.2 施工机具准备：主要机具：铁锹、木刮杠、水平尺、手推车、木拍子等。
4.2.3操作工艺施工操作执行的标准：1）《建筑节能工程施工质量验收规范》（GB50411-2007）2）《绝缘用挤塑苯乙烯泡沫塑料（XPS）》（GB/）3）《屋面工程质量验收规范》（GB50207-2012）4）《屋面工程技术规程》（GB50345-2012）5)《江苏省建筑节能工程施工质量验收规程》(DGJ32/J19-2007)6)《节能构造图集》苏J/T16-20041、工艺流程（明确本分项工程的操作流程，并制作流程图，如采暖系统施工流程）2、施工准备1）材料、设备进入现场时，查验、检查方法：观察、尺寸检查；核查质量证明文件；按进场批次，每批进场批次，每批随机抽取3个试样进行检查；质量证明文件按照其出场检验批进行核查。
2）保温材料的运输、存放：应注意防潮，防止损伤和污染，雨季应采取遮盖措施，防止水浸或雨林。
严禁在雨天进行保温层施工。
板状保温材料在搬运时应轻放、防止损坏断裂、缺棱掉角，保证板的外形完整。
3、施工操作（1）对基层的处理要求：基层应平整、干燥和干净；穿过屋面和墙面等结构层的管根部位，应用细石混凝土填塞密实，将管根固定。
（2）对施工过程中质量控制的要求：1、干铺聚苯板保温材料，先将接触面清扫干净，聚苯板块应铺平垫稳，板之间的缝隙，应用同类材料的的碎屑嵌填密实，表面应与相邻两板的高度一致，防止产生冷桥。
2、屋面保温隔热工程应对下列部位进行隐蔽工程验收，并应有详细的文字和图片资料：1）基层；2）保温层的敷设方式、厚度和缝隙填充质量；3）屋面热桥部位。
（3）板状保温材料的保温层厚度允许偏差为5%，且不得大于4mm。
4.2.4成品保护（1）、在已铺好的屋面保温层上不得直接行走、运输小车，行车线路应铺垫脚手板。
（2）、保温层施工完成后，应及时铺抹找平层，以减少受潮和进水，尤其是在雨季施工，更要及时采取遮盖措施。
门窗节能4.3.1材料、设备及部品进场计划4.4.2施工机具主要机具有：铝合金切割机、手电钻、冲击钻、小型电焊机、射钉枪、钢卷尺、墨斗等。
4.4.3门窗工程施工工艺施工操作执行的标准：1）《建筑装修工程质量验收规范》（GB50210-2001）2）《建筑节能工程施工质量验收规范》（GB50411-2007）3)《江苏省建筑安装工程施工技术操作规程》(DGJ32/J34-2006)-84)《节能构造图集》苏J/T16-20045)苏J/T11-20061.工艺流程：（1）沿建筑物全高用经纬仪或大线坠引测门窗，在每层门窗处弹线标记。
