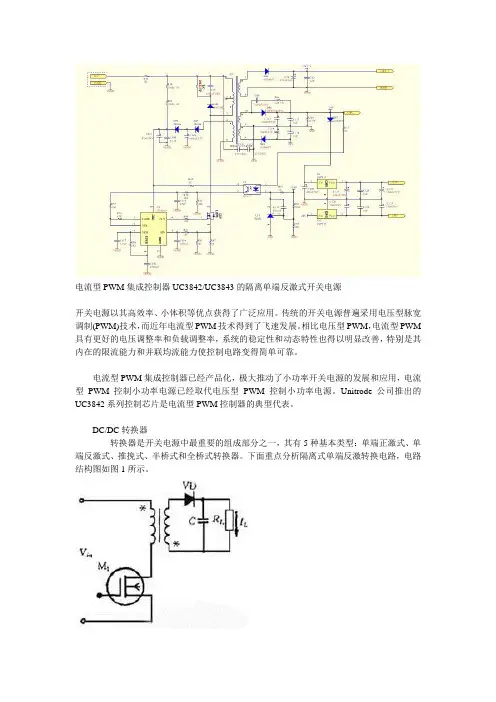

电流型PWM集成控制器UC3842/UC3843的隔离单端反激式开关电源开关电源以其高效率、小体积等优点获得了广泛应用。
传统的开关电源普遍采用电压型脉宽调制(PWM)技术，而近年电流型PWM技术得到了飞速发展。
相比电压型PWM，电流型PWM 具有更好的电压调整率和负载调整率，系统的稳定性和动态特性也得以明显改善，特别是其内在的限流能力和并联均流能力使控制电路变得简单可靠。
电流型PWM集成控制器已经产品化，极大推动了小功率开关电源的发展和应用，电流型PWM控制小功率电源已经取代电压型PWM控制小功率电源。
Unitrode公司推出的UC3842系列控制芯片是电流型PWM控制器的典型代表。
DC/DC转换器转换器是开关电源中最重要的组成部分之一，其有5种基本类型：单端正激式、单端反激式、推挽式、半桥式和全桥式转换器。
下面重点分析隔离式单端反激转换电路，电路结构图如图1所示。
图1 电路结构图电路工作过程如下：当M1导通时，它在变压器初级电感线圈中存储能量，与变压器次级相连的二极管VD处于反偏压状态，所以二极管VD截止，在变压器次级无电流流过，即没有能量传递给负载；当M1截止时，变压器次级电感线圈中的电压极性反转，使VD导通，给输出电容C充电，同时负载R上也有电流I流过。
M1导通与截止的等效拓扑如图2所示。
图2 M1导通与截止的等效拓扑电流型PWM与电压型PWM比较，电流型PWM控制在保留了输出电压反馈控制外，又增加了一个电感电流反馈环节，并以此电流反馈作为PWM所必须的斜坡函数。
下面分析理想空载下电流型PWM电路的工作情况(不考虑互感)。
电路如图3所示。
设V 导通，则有L·diL/dt = ui (1) iL以斜率ui/L线性增长，L为T1原边电感。
经无感电阻R1采样Ud=R1·iL送到脉宽比较器A2与Ue比较，当Ud>Ue，A2输出高电平，送到RS 锁存器的复位端，此时或非门的两个输入中必有一个高电平，经过或非门输出低电平关断功率开关管V。
3845反激式开关电源设计基于UC3845的反激式开关电源设计时间：2011-10-28 21:40:13来源：作者：引言反激式开关电源以其结构简单、元器件少等优点在自动控制及智能仪表的电源中得到广泛的应用。
开关电源的调节部分通常采用脉宽调制（PWM）技术，即在主变换器周期不变的情况下，根据输入电压或负载的变化来调节功率MOSFET管导通的占空比，从而使输出电压稳定。

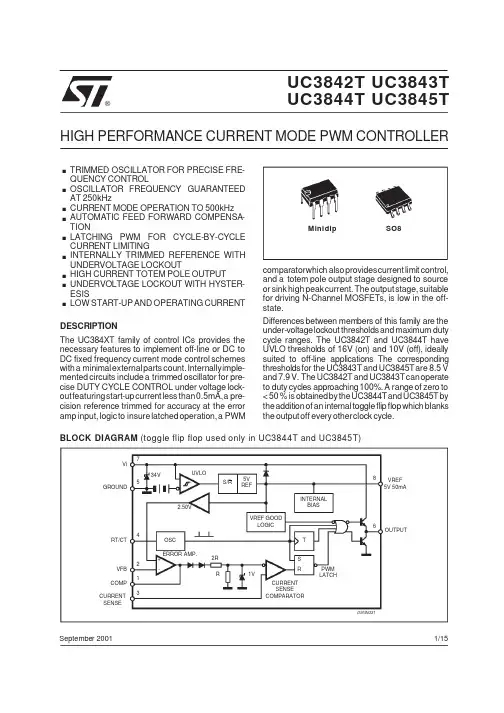

脉宽调制的方法很多，本文中所介绍的是一种高性能的固定频率电流型脉宽集成控制芯片UC3845。
该芯片是专为离线的直流至直流变换器应用而设计的。
其主要特点是具有内部振荡器、高精度误差比较器、逐周电流取样比较、启动电流小、大电流图腾柱输出等，是驱动MOSFET的理想器件。

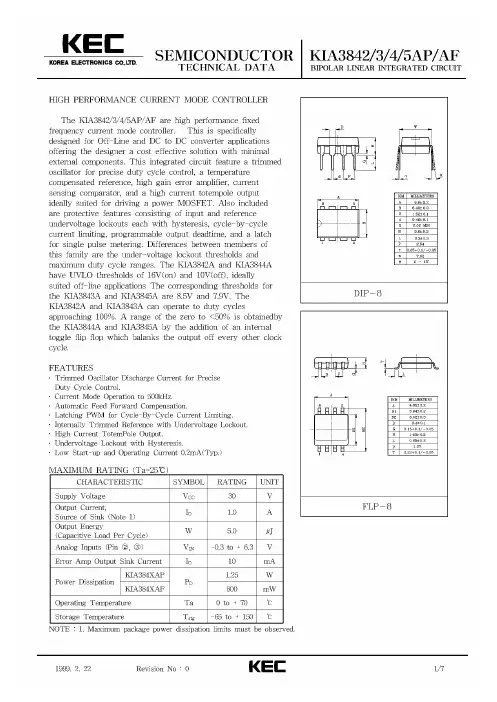

1 UC3845简介UC3845芯片为SO8或SO14管脚塑料表贴元件。
专为低压应用设计。
其欠压锁定门限为8.5v （通），7.6V（断）；电流模式工作达500千赫输出开关频率；在反激式应用中最大占空比为0.5;输出静区时间从50%~70%可调；自动前馈补偿；锁存脉宽调制，用于逐周期限流；内部微调的参考源；带欠压锁定；大电流图腾柱输出；输入欠压锁定，带滞后；启动及工作电流低。
芯片管脚图及管脚功能如图1所示。
图1 UC3845芯片管脚图1脚：输出/补偿，内部误差放大器的输出端。
通常此脚与脚2之间接有反馈网络，以确定误差放大器的增益和频响。
2脚：电压反馈输入端。
此脚与内部误差放大器同向输入端的基准电压（2.5 V）进行比较，调整脉宽。
3脚：电流取样输入端。
4脚：R T/CT振荡器的外接电容C和电阻R的公共端。
通过一个电阻接Vref通过一个电阻接地。
5脚：接地。
6脚：图腾柱式PWM输出，驱动能力为土1A.7脚：正电源脚。
8脚：V ref，5V基准电压，输出电流可达50mA.2 设计方法如图2为基于U C3845反激式开关电源的电路图，虚线框内为UC3845内部简化方框图。
1）启动电压和电容的选择交流电源115VAC经整流、滤波后为一个纹波非常小的直流高压Udc,该电压根据交流电源范围往往可得到一个最大Udcmax，一和最小电压Udcmin 。
