阀控式免维护铅酸蓄电池技术规范书

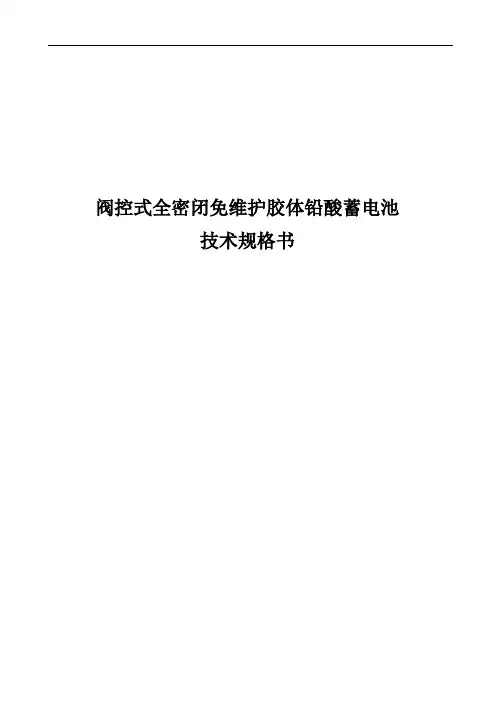

阀控式全密闭免维护胶体铅酸蓄电池技术规格书1 总则1.1 本技术规格书适用于阀控式全密封免维护胶体铅酸蓄电池物资招标，提出了该物资生产、检验、试验、验收、运输、试用和售后服务等方面的基本技术要求；1.2 本设备技术规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本规范书和工业标准的优质产品。

1.3 如果供方没有以书面形式对本协议的条文提出异议，则意味着卖方提供的设备完全符合本协议的要求。

1.4 本电池技术协议所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。

1.5本技术规格书未尽事宜，由供、需双方协商确定。

2 执行标准：GB/T 19638.1-2014 固定型阀控式铅酸蓄电池DL/T 637-1997 阀控式密封铅酸蓄电池订货技术YD/T 1360-2005 通信用阀控式密封胶体蓄电池GB/T 2900.41-2008 电工术语原电池和蓄电池JB/T 2599-2012 铅酸蓄电池名称、型号编制与命名办法以上标准均执行最新版本。

这些法则和标准提出了最基本要求，如果根据需方的意见并经用户接受，使用优于或更为经济的设计或材料,并能使卖方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由供方超越。

当标准、规范之间出现矛盾时，需方应将矛盾情况提交用户，以便在开始生产前制定解决方案。

3 供货范围4 技术规格4.1设备名称：阀控式全密封免维护胶体铅酸蓄电池4.2 基本参数4.2.1 设备型号：见供货范围4.2.2 单体电池额定电压： 12V4.2.3 单体电池浮充电电压：13.38～13.62V(12V)4.2.4 单体电池均衡充电电压： 14.1～14.4V(12V)4.2.5 25℃蓄电池浮充设计寿命：≥15年（12V）4.2.6 80%放电深度的循环寿命：≥500次4.2.7 放电终止电压：10.5V（12V）4.2.8 外壳材料：ABS或PP 外壳阻燃4.2.9 每月自放电率：< 3%4.2.10 密封反应效率：≥99.5%4.2.11 电池开路压差：≤0.1V（12V）4.2.12 蓄电池开阀压力：10kPa～30kPa闭阀压力在1～10kPa5 主要技术要求5.1蓄电池要求为原装进口胶体蓄电池，需提供原厂项目授权以及报关单、原产地证明。

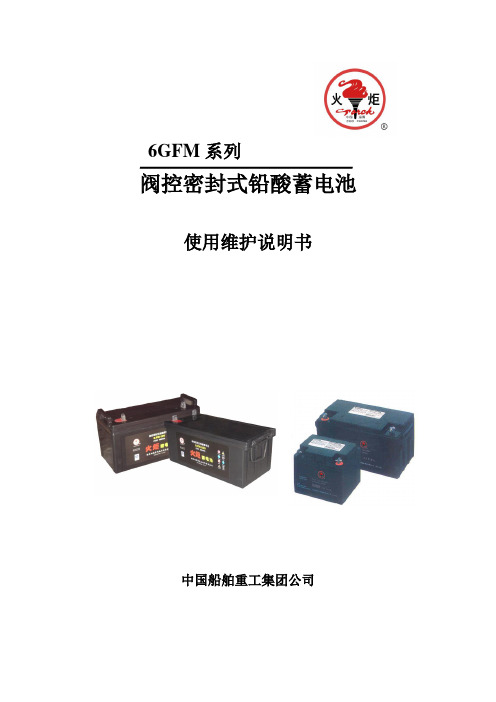

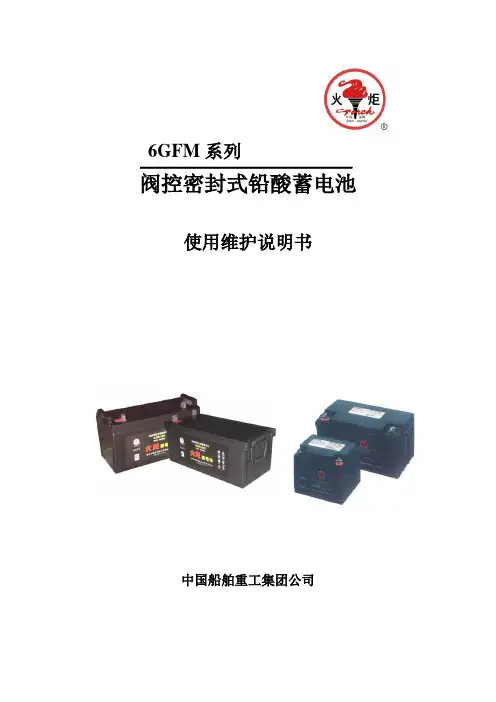

6GFM系列阀控密封式铅酸蓄电池使用维护说明书中国船舶重工集团公司火炬牌12V阀控密封式铅酸蓄电池是依据日本JIS标准自主研制开发的新型电池，采用新技术、新材料、新工艺制造。

电池具有工作电压平稳、大电流放电性能优良等特点。

使用过程中无酸雾和气体逸出，免维护性能优良。

产品特点◆维护简单电池实现密封，在整个寿命期间无需定期补水或补酸等维护。

◆性能优良采用高强度紧装配工艺，防止活性物质脱落，采用增多酸量设计，提高电池使用寿命。

板栅采用特殊铅钙多元合金，严格控制隔板、电解液及各工序的杂质，自放电低。

采用优质隔板，装配较紧，极板、极柱、汇流排优化设计，电池内阻小，大电流放电性能好。

安装使用简单、方便。

◆安全可靠电池密封可靠，无电解液渗漏隐患。

安全阀开闭阀性能卓越，可以放出由于误操作或过充电引起的过多气体，同时能防止外部气体或火花进入电池内部引起自放电或爆裂。

◆洁净环保电池使用时不会产生酸雾，对周围环境和配套设施无腐蚀，可直接将电池安装在办公室或配套设施房内，无需做防腐蚀处理。

应用范围◆无线电通讯系统电源◆电器、医疗设备及仪器仪表电源◆UPS不间断电源◆办公自动化系统◆铁路内燃机车起动◆船舶、铁路客车等照明◆便携式电器电源◆控制开关、照明电源技术参数6GFM系列蓄电池主要产品型号技术参数表型号Type 额定电压（V）Rated V oltage10小时率容量（Ah）Rate Capacity at10-hr-rate最大外形尺寸Max. External Dimensions(mm)参考质量（kg）Weight长L 宽W 高h 总高H6GFM24 12 24 167 175 128 128 7.6 6GFM26 12 26 167 175 128 128 7.8 6GFM28 12 28 167 126 175 182 10.0 6GFM34 12 34 195 131 156 181 10.5 6GFM38 12 38 196 165 175 182 13.2 6GFM40 12 40 198 166 171 171 13.56GFM50 12 50 198 166 171 171 15.06GFM55 12 55 229 138 210 232 17.66GFM60 12 60 260 168 184 206 21.06GFM65 12 65 351 167 174 174 21.56GFM70 12 70 260 168 210 232 23.86GFM75 12 75 260 168 210 232 24.56GFM80 12 80 328 172 218 236 25.56GFM90 12 90 306 168 210 232 27.36GFM95 12 95 306 168 210 232 28.56GFM100 12 100 328 172 218 236 29.56GFM110 12 110 328 172 218 236 31.06GFM120 12 120 406 174 208 240 36.06GFM135 12 135 340 173 282 285 39.56GFM150 12 150 483 170 241 241 52.06GFM180 12 180 530 206 214 242 55.06GFM200 12 200 522 240 220 245 60.06GFM230 12 230 521 269 203 228 68.06GFM250 12 250 520 268 220 245 74.06GFM系列放电特性（25℃）充电性能◆浮充使用时设定的充电电压应在（13.38±0.06）x nV（25℃，n为单体总数）范围内，否则影响电池寿命。

接 收用户在接收产品前，应逐项检查以下内容，如有异常，请详细记录并与供应商或本公司联系，以便妥善解决。

1 包装检查检查外包装有无破损、污染或受潮，验证制造商。

2 产品检查检查槽盖和极柱（端子）是否有物理性损伤，产品是否有漏液现象，标识是否清晰。

用电压表检查极性是否正确，需要时检查并记录开路电压。

贮 存蓄电池到达现场后，应尽快开箱、安装及进行充电。

如果需要贮存，请遵循下述规定。

1 贮存环境蓄电池应存放在5~40℃干燥、清洁、通风良好的仓库内，不得受阳光直射，应远离热源（暖气片等，≥1m）并避免与任何有毒气体及有机溶剂接触。

2 贮存期限室温为25℃时，本系列产品贮存期限最长为6个月，其它温度时，最长贮存期限见下表。

贮存期限到达时，应对蓄电池进行补充充电，补充充电方法见下述（“使用1”）规定。

安 装1 安装环境蓄电池应安装在清洁、干燥、凉爽的室内，避免阳光直射，避免直接接触热气源及冷气源，距加热装置（如暖气）的距离应大于1米。

蓄电池室应具有水平地面，照明良好，具有适当的排气（换气）条件。

安装时，电池与电池之间应保持3-5cm的距离。

禁止将蓄电池安装在密闭容器中。

蓄电池室地面承重应符合规定要求。

蓄电池可在-15℃～+45℃的温度条件下使用。

20～25℃为蓄电池的最佳运行温度环境。

2 安装程序和方法2.1清点蓄电池及配件数量。

2.2准备安装工具及手套、工作服等。

2.3检查蓄电池外观、极性（确保无异常）并清洁蓄电池。

2.4用细钢丝刷处理铅极柱连接表面，使呈金属发亮。

镀银或锡的铜端子请用柔软干布擦拭。

2.5电池安装2.6安装确认检查蓄电池电压、极性以及蓄电池组总电压。

并按下式进行验证： V总= n×V单式中：n为电池只数V总为蓄电池组总电压，V；V单为单只蓄电池电压，V。

确认无误后方可与电源设备或负载连接。

使 用1 补充充电蓄电池在运输和贮存过程中将损失一部分电量，在投入使用前应进行补充充电。

补充充电采用限流恒压法，限定电流为0.30C20（A），电压及充电时间见下表。

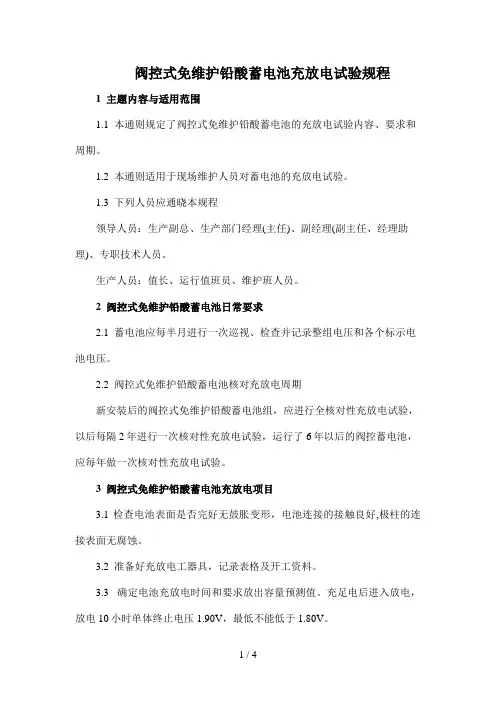

阀控式免维护铅酸蓄电池充放电试验规程1 主题内容与适用范围1.1 本通则规定了阀控式免维护铅酸蓄电池的充放电试验内容、要求和周期。

1.2 本通则适用于现场维护人员对蓄电池的充放电试验。

1.3 下列人员应通晓本规程领导人员：生产副总、生产部门经理(主任)、副经理(副主任、经理助理)、专职技术人员。

生产人员：值长、运行值班员、维护班人员。

2 阀控式免维护铅酸蓄电池日常要求2.1 蓄电池应每半月进行一次巡视、检查并记录整组电压和各个标示电池电压。

2.2 阀控式免维护铅酸蓄电池核对充放电周期新安装后的阀控式免维护铅酸蓄电池组，应进行全核对性充放电试验，以后每隔2年进行一次核对性充放电试验，运行了6年以后的阀控蓄电池，应每年做一次核对性充放电试验。

3 阀控式免维护铅酸蓄电池充放电项目3.1 检查电池表面是否完好无鼓胀变形，电池连接的接触良好,极柱的连接表面无腐蚀。

3.2 准备好充放电工器具，记录表格及开工资料。

3.3 确定电池充放电时间和要求放出容量预测值。

充足电后进入放电，放电10小时单体终止电压1.90V，最低不能低于1.80V。

3.4 在充放电过程中每隔2小时记录一次单体电压，总电压，充放电电流。

并检查电池发热，充电装置运行情况。

3.5 充放电工作结束后应进行数据分析，对电池的电压有不正常下降，容量不足的电池应单独进行充电或更换处理。

4 阀控式免维护铅酸蓄电池充放电技术要求.4.1 蓄电池应处在清洁、阴凉及干燥的远离热源和可能产生火花的地方，室温应保持在16℃～32℃的范围内。

4.2 蓄电池室内应通风良好，同时排出的气流不得立即回到电池室内，以防室内的氢气含量超过4%而有爆炸的危险。

4.3 蓄电池不能过电流或过电压充电，亦不能过放电，每次放电完后，应及时充电，需充电的时间在10小时以上。

4.4 阀控式铅酸蓄电池对充电设备及温度等外部环境因素较为敏感。

要求充电机要有较小的纹波系数，并对电池有温度补偿功能。

阀控式密封铅酸蓄电池技术说明书GFM系列定州丁当电池服务有限公司目 录Ⅰ、安全注意事项 Ⅱ 、概要1.前言2.特点3.主要用途 3.技术参数Ⅲ 、构造及密封的原理1.构造2.密封的原理Ⅳ、 技术特性曲线1、蓄电池放电曲线2、充电曲线3、浮充电压与温度的关系曲线：4、容量与温度关系曲线5、蓄电池寿命与温度的关系曲线6、GFM 系列蓄电池放电容量与放电时间的关系曲线Ⅴ、电池安装与使用1、电池房技术要求2、电池组正常运行对配套充电设备的要求：3、电池的零、部件验收：4、电池的安装5、电池的调试与使用6、电池组的检测、维护Ⅵ、使用注意事项Ⅰ 安 全 注 意 事 项Ⅱ概要1．前言阀控式密封铅酸蓄电池广泛用于通讯用设备单元、各种应急电源及发电机起动用电源等，并伴随着近些年来电子设备的发展和普及，被更广泛的使用。

以往阀控式铅酸蓄电池在充电过程中会造成水分解，引起电解液减少，需要进行补水、检查液面高度等维护操作。

而我厂提供的“密封铅酸蓄电池”采用了触媒栓设计，使充电时产生的氢气和氧气反应生成水，因而不需要补水操作，获得了好评。

这里介绍的阀控式密封铅酸蓄电池（GFM系列）使维护更加省力，不需要液面高度检查、补水、比重测量及均等充电的拥有众多优点的紧凑型蓄电池。

这种蓄电池是在原来广泛使用的小型密封铅酸蓄电池及阴极吸收式密封固定蓄电池的技术基础上，开发出来的长寿命、高可靠性、高性能的密封铅酸蓄电池。

2．特点（1）长寿命使用既有耐腐蚀性的特殊铅钙合金制成的栅板（格子体），拥有较长的浮充寿命。

正常浮充电情况下产生的气体可以很好的被吸引，所以正常操作情况下不会因电解液枯竭导致电池容量减低。

使用特殊隔板保持电解液的同时，强力压紧正极板板面防止活性物质脱落。

所以，可以长时期使用，是一种很经济的蓄电池。

GFM系列蓄电池，是在阀控式密封铅酸蓄电池技术的基础上实现了长寿命化。

所以GFM电池设计寿命为10～15年（25℃）。

（2）维护容易由于浮充电时，电池内部产生的氧气大部分被阴极板吸收还原成电解液，基本上没有电解液的减少，所以完全不必象一般蓄电池那样测量电解液的比重和补水。

《阀控式铅酸蓄电池技术规范书》编制说明1工作过程及团队1.1 技术规范书编制工作过程2023年5月~7月，完成阀控式铅酸蓄电池品类优化工作。

2023年8月，启动阀控式铅酸蓄电池技术规范书修编工作。

2023年9月~10月，完成阀控式铅酸蓄电池技术规范书对标、调研、差异分析及组内修编内容讨论。

2023年11月，完成阀控式铅酸蓄电池技术规范书修编初稿编制，征集汇总组内专家评审意见，形成阀控式铅酸蓄电池技术规范书修编稿。

1.2 参编单位及工作组成员本标准主编单位：xxxx本标准主要起草人：xxxx2主要编制内容1.《阀控式铅酸蓄电池技术规范书（通用部分）2019版V1.0》2.3 服务范围中，供货范围一览表不全。

依据广东版技术规范书条款增加“d.蓄电池组总电源进线的过渡转接板”。

2.《阀控式铅酸蓄电池技术规范书（通用部分）2019版V1.0》中应遵循的主要标准内容不完善。

新增4项应遵循的主要标准。

3.《阀控式铅酸蓄电池技术规范书（通用部分）2019版V1.0》5 技术要求5.1.1.5质量要求不完善。

依据《阀控式铅酸蓄电池技术规范》7.1.3 重量进行修改，增加“蓄电池质量不应超过同组蓄电池质量平均值的±5%”，并完善表5.1内容。

4.《阀控式铅酸蓄电池技术规范书（通用部分）2019版V1.0》5 技术要求5.1.2.2汇流排要求不完善。

依据《阀控式铅酸蓄电池技术规范》7.1.8.1进行修改，完善表5.2内容。

5.《阀控式铅酸蓄电池技术规范书（通用部分）2019版V1.0》5 技术要求5.1.2.3隔板要求不完善。

依据《阀控式铅酸蓄电池技术规范》3.3 胶体电解质阀控式铅酸蓄电池和7.1.7隔板进行修改，完善相应表述。

6.《阀控式铅酸蓄电池技术规范书（通用部分）2019版V1.0》5 技术要求5.1.2.3 浮充电压和均充电压中表述不准确。

将“设定值”修改为“电压值”。

7.《阀控式铅酸蓄电池技术规范书（通用部分）2019版V1.0》5 技术要求5.1.3.3 端电压的均衡性要求不完善。

XXXXXXXXXXXX公司阀控式密封铅酸蓄电池采购项目技术要求2019年1月一、总则1)本技术要求适用于XXXXXX2019年UPS蓄电池类采购项目。

本技术要求书提出了对设备的基本要求，未充分引述有关标准和规范的条文，卖方应保证提供符合或者高于本规范书和有关工业标准、企业标准的优质产品。

2)本技术要求经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。

3)本技术要求未尽事宜，由买卖双方协商确定。

二、技术要求2.1法规和标准所提供的设备必须符合，但不限于下列的到定货日期止有效的所有法规和标准，包1)GB193《包装箱储运指示标记》2)GB1957《形状和位置公差检测规定》3)DL/T5044-95《火力发电厂、变电所直流系统设计技术规定》4)GB/T 2900.1—1993《电工术语基本术语》5)GB/T 2900.11—1977《电工术语蓄电池名词术语》6)GB 4207—1993《外壳防护等级》7)GB2406《塑料燃烧性能试验方法》8)GB2423《电工电子产品基本环境试验规程》9)GB/T 13374—1992《机电产品包装通用技术条件》10)DL/T 637—1997《阀控式密封铅酸蓄电池订货技术条件》11）GB 2900.11—77《蓄电池名词术语》2.2 蓄电池的要求2.2.1蓄电池必须为胶体管式极板型，电解液呈凝胶固定状态，不流动、无漏液、极板各部分反应均匀。

2.2.2蓄电池在环境温度-5℃～+45℃条件下应能正常使用。

2.2.3蓄电池单体壳盖应采用ABS或PP高强度材料，安全阀采用高性能耐酸橡胶或更高性能的材料，具有良好的防爆及阻燃性。

蓄电池槽、盖、安全阀、极柱封口剂等的材料应具有阻燃性。

2.2.4蓄电池极性应与极性标志一致。

正、负极端子应便于用螺栓连接，其极性、端子外形尺寸应符合厂家产品图样。

2.2.5蓄电池正极板厚度≥6.0mm，负极板厚度≥3.5mm。

2.2.6蓄电池的外观不应有裂纹、变形及污迹。

基站阀控式密封铅酸蓄电池配套设备技术规范目录目录 (1)前言 (3)1．范围 (4)2. 规范性引用文件 (4)3. AGM型蓄电池技术要求 (4)3.1容量标定 (4)3.2 环境温度 (4)3.3 温度特性 (5)3.4 结构 (5)3.5 外观 (5)3.6 阻燃性能 (5)3.7气密性 (5)3.8 容量 (5)3.9 大电流放电 (6)3.10容量保存率 (6)3.11 密封反应效率 (6)3.12防酸雾性能 (6)3.13 安全阀要求 (6)3.14 耐接地短路能力 (6)3.15 蓄电池端电压的均衡性 (7)3.16 电池连接条压降 (7)3.17 防爆性能 (7)3.18 封口剂性能 (7)3.19浮充寿命 (7)3.20电导（内阻）偏差 (7)3.21 过度放电性能要求 (8)3.22 循环寿命要求 (8)3.23热失控敏感性 (8)3.24 信息与警告标记的存在与耐久性 (8)3.25 蓄电池静态开路电压要求 (9)4. GEL型蓄电池技术要求 (9)4.1容量标定 (9)4.2 环境温度 (9)4.3 温度特性 (9)4.4 结构 (9)4.5 外观 (10)4.6 阻燃性能 (10)4.7气密性 (10)4.8 容量 (10)4.9 大电流放电 (10)4.10容量保存率 (10)4.11 密封反应效率 (11)4.12防酸雾性能 (11)4.13 安全阀要求 (11)4.14 耐接地短路能力 (11)4.15 蓄电池端电压的均衡性 (11)4.16 电池连接条压降 (11)4.17 防爆性能 (12)4.18 封口剂性能 (12)4.19浮充寿命 (12)4.20电导（内阻）偏差 (12)4.21 过度放电性能要求 (12)4.22 循环寿命要求 (12)4.23热失控敏感性 (13)4.24 信息与警告标记的存在与耐久性 (13)4.25 蓄电池静态开路电压要求 (13)前言本技术规范综合考虑了基站建设需要、维护需求、国家节能减排政策要求、通信机房安全管理要求等。
