智慧抄表：无线远程集中抄表系统解决方案

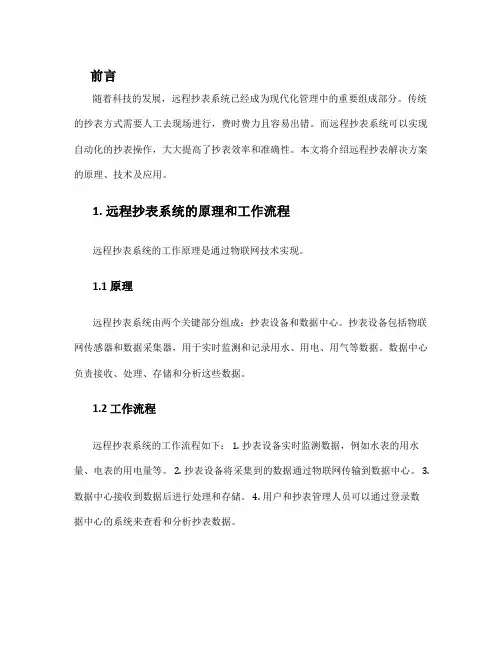

前言随着科技的发展，远程抄表系统已经成为现代化管理中的重要组成部分。

传统的抄表方式需要人工去现场进行，费时费力且容易出错。

而远程抄表系统可以实现自动化的抄表操作，大大提高了抄表效率和准确性。

本文将介绍远程抄表解决方案的原理、技术及应用。

1. 远程抄表系统的原理和工作流程远程抄表系统的工作原理是通过物联网技术实现。

1.1 原理远程抄表系统由两个关键部分组成：抄表设备和数据中心。

抄表设备包括物联网传感器和数据采集器，用于实时监测和记录用水、用电、用气等数据。

数据中心负责接收、处理、存储和分析这些数据。

1.2 工作流程远程抄表系统的工作流程如下： 1. 抄表设备实时监测数据，例如水表的用水量、电表的用电量等。

2. 抄表设备将采集到的数据通过物联网传输到数据中心。

3. 数据中心接收到数据后进行处理和存储。

4. 用户和抄表管理人员可以通过登录数据中心的系统来查看和分析抄表数据。

2. 抄表设备的选择抄表设备的选择是远程抄表系统中的重要一环。

合适的抄表设备可以提高系统的稳定性和准确性。

2.1 类型选择根据具体需求，可选择不同类型的抄表设备。

常见的抄表设备有水表、电表、气表等，选择应根据实际使用场景和需求进行。

2.2 技术选择抄表设备的技术选择也是关键因素。

常见的技术包括RFID、蓝牙、NB-IoT等，每种技术都有其适用的场景和特点，需根据实际情况进行选择。

3. 数据中心的建设数据中心是远程抄表系统中的核心组成部分，负责数据的接收、处理和存储。

3.1 接收数据数据中心需要具备接收数据的功能，可以通过物联网技术接收抄表设备传输的数据。

接收数据的方式可以是实时接收或定期接收，根据具体需求进行选择。

3.2 处理和存储数据接收到数据后，数据中心需要对数据进行处理和存储。

处理数据包括数据的清洗、加工和分析等。

存储数据可以选择数据库或云存储等方式，以便用户和抄表管理人员随时访问和查询。

4. 应用场景和优势4.1 应用场景远程抄表系统可以应用于各种场景，包括住宅小区、商业楼宇、工业园区等。

无线远传智能水表及远程抄表完整解决方案目录一、引言 (1)1、概述 (1)2、术语 (2)二、无线远传智能水表及远程抄表系统解决方案 (2)1、无线智能水表抄表及抄表方案介绍 (2)2、无线抄表方式 (3)3、系统方案的硬件组成及产品描述 (4)4、后台远程抄表系统 (6)5、后台远程抄表系统的主要功能 (7)6、远传水表系统与自来水公司其他MIS系统的接口 (8)三、无线水表远程抄表的实施 (8)1、项目背景 (8)2、无线远传智能水表及远程抄表的实施 (9)一、引言1、概述从20世纪90年代开始，各种智能型水表、水表抄表系统等产品也开始兴起，尽管目前国内的水表种类形式多种多样，但是从发展角度来看,无线远传智能水表是一种必然的趋势，可以节省人力、物力、财力成本，提高抄表的准确度，更可以实现阶梯化收费，有效的利用有限的水资源。

目前我国很多地方采用将水表安装在用户室内，每月水表入户抄表收费给用户带来很多麻烦,给抄表人员带来烦恼,造成很多不必要麻烦。

为了有效解决入户抄表收费存在的诸多弊端，提高效率,杜绝拖欠费用。

因此耗能表户外计量呼声越来越高，尤其对高层、豪华居住小区，耗能表户外计量是非常必要的,传统抄表方式已经不能适应今后住宅的发展要求。

2、术语1）无线传输免费抄表频段：470.00MHz-510MHz；2）LORA直序扩频技术:是高安全性、抗干扰的一种无线序列型号传输方式;利用高速率的扩频序列在发射端扩展信号的频谱，而在接收端用相同的扩频码序列进行解扩，把展开的扩频信号还原成原来的信号。

3）无线远传智能水表：以干式或湿式水表为计量基表，加装具有远传发讯输出计量数据的自来水计量装置，接收无线抄表主设备（如:无线集中器或抄表机）的抄表指令发射数据.4）点对点或一点对多点的自动集中抄表：主设备(无线手抄器或无线集中器)不经过任何中间节点发送抄表指令给无线水表进行数据抄取、设置的抄表方式.二、无线远传智能水表及远程抄表系统解决方案1、无线智能水表抄表及抄表方案介绍无线远传智能水表采用低频窄带（频段:470MHz—510MHz）的微功率无线通信技术，利用目前最稳定可靠的直扩频技术,保证水表的通信距离一致性；水表数据经过无线集中器采集后利用现在成熟的GPRS／CDMA/3G/4G公网无线通信传输到后台抄表系统，成本便宜，通信稳定，技术成熟。

远程抄表方案随着智能电表等技术的发展，远程抄表方案已经成为现代化管理的必然选择。

远程抄表方案通过应用通信技术和自动化技术，实现对用电信息的远程采集和传输，极大地提高了抄表的效率和准确性，也提供了更多的数据支持，方便管理者进行用电分析和能源优化。

下面是一套具体的远程抄表方案：一、设备安装：1.智能电表：在每户住户的电表上安装智能电表，该电表具备采集并记录用电数据的功能，同时具备通信功能。

2.集中器：在小区或大楼内某个节点上安装集中器，集中器作为智能电表和数据中心之间的桥梁，负责实现数据的采集和传输。

二、通信方案：1.GPRS通信：集中器采用GPRS通信方式，通过移动通信网络实现与数据中心的远程通信。

GPRS通信方式具有覆盖范围广、稳定可靠等优点，非常适合用于远程抄表。

2.互联网通信：集中器采用以太网口连接互联网，通过TCP/IP协议与数据中心进行通信。

互联网通信方式具有传输速度快、多设备接入等优点。

三、数据采集与传输：1.采集频率：定期采集智能电表记录的用电数据，采集频率可以按照不同的需求进行设置，比如每天、每周或者每月采集一次。

2.数据传输：集中器将采集到的用电数据通过GPRS通信或互联网通信上传到数据中心，数据中心接收和存储这些数据。

四、数据管理和分析：1.数据处理：数据中心对接收到的用电数据进行处理和整理，将其转化为可视化的形式，并提供相应的数据查询和分析功能。

2.用电分析：基于收集到的用电数据，数据中心可以进行用户用电分析，比如分析用户的用电习惯、用电负荷峰谷、用电损耗等，为用户提供用电优化的建议和指导。

五、运维管理：远程抄表方案需要进行相应的运维管理，包括设备的维护和更新、通信网络的监测和维护、数据中心的运行和管理等。

同时，还需要建立相应的安全机制，保护用户用电数据的安全和隐私。

总之，远程抄表方案通过智能电表和集中器的联动，实现了对用电信息的远程采集和传输，提高了抄表的效率和准确性。

同时，通过数据的分析和管理，为用户提供用电优化的建议和指导，有助于提高能源利用效率和节约用电成本。

可编辑修改精选全文完整版远程抄表系统技术解决实施方案二零一一年六月第一章技术解决实施方案一一、概述远程抄表系统是为提高水、电等能耗参数的综合计费管理水平而设计的新兴技术。

它以全自动的抄表方式取代了传统的人工抄表方式，和同类抄表系统相比，具有网络结构自适应、免调试、免维护、运行稳定、方便扩展的特点。

该系统采用先进的无线网络数据传输技术，对水、电的使用状况进行实时采集，实现数据的集中存储和统一管理，减少了人工劳动，极大地提高了工作效率，为有关部门管理、统计、分析能源使用情况提供依据，使管理更科学、更高效。

1、系统功能✧实时抄表功能✧用户档案管理✧数据统计分析✧报表查询打印✧操作权限管理✧缴费结算管理✧数据备份恢复等二、系统介绍远程抄表系统是沈阳市兴达科技开发结合自身先进技术和用户实际应用需求，而推出的一套具有极高性价比的自动抄表系统。

该系统秉承沈阳市兴达科技开发在同类产品多年的丰富经验，借鉴并结合了国内外数家著名同类产品的先进技术思路，运用了先进的电脑网络技术、无线网络技术、自动控制技术等，是目前国内最先进的远程抄表系统之一。

该系统完美地实现了对计量表用量信息、运行状况的远程监控，管理员足不出户即可监测计量表运行状态、掌握能耗使用规律，为管理部门合理资源分配、节约能源、提高管理效率提供了依据。

1、系统组成水电多表远程抄表系统由智能表、采集器、集中器、GPRS-DTU、管理中心电脑及综合抄表管理系统软件组成。

其中，智能表包括无线远传水表、RS485电能表。

图一 水电多表远程抄表系统网络结构1下载抄表任务数据信息查看 系统报表管理 收费服务管理电脑系统Internet 互联网GPRS 无线移动网络无线远传智能水表综合应用和数据管理中心带RS485接口的电表串口转无线模块串口转无线模块串口转无线模块2、系统运行原理采集器和集中器均内置微功率多通道嵌入式无线数传模块和GPRS DTU，实现无线组网，是目前最先进的抄表方式，满足了不同建筑结构对工程施工简单、维护快捷的需求，也为提高物业管理和行业管理现代化水平提供了良好的基础。

1.技术方案本项目所要求的软件系统应按照三层结构的原则，将本文件所描述的业务功能和相关需求进行集中、统一的规划和整合，使本系统成为一体化的、信息资源充分共享的综合性的业务处理平台，为客户提供个性化的服务，具备满足未来业务发展需要、满足实时处理的能力。

1.1总体技术要求本系统应确保系统正常运行所需的管理、运营、维护等有关的全部软件，并是成熟的最新版本的软件系统。

•先进性系统具有一定的先进性，考虑到较长时期内的需求，在较长一段时间内不落后。

•实用性系统具备最佳的实用性，切实解决电业部门的需求，满足实用化运行要求。

•开放性系统立足于现有系统，采用当今最新技术和最广泛、流行、成熟的有关标准、协议及其相关产品，使系统具有良好的开放性、可扩展性，硬件、软件按模块化方式设计，可根据系统扩展的需要进行灵活配置。

•灵活性系统支持多种规约和通信手段，以支持多厂家设备的接入，适应网络技术的发展；可支持多种数据采集方式，接收不同来源的数据，以支持电力市场运营结算所需的大量的、复杂的数据采集和处理要求•可扩展性系统采用网络结构方式，充分考虑了用户今后变电站规模及功能扩展的需要。

随变电站规模和系统的扩大、采集点的增多，通过增加系统厂站数目和采集点数目就可完成，不影响系统的可靠性和稳定性。

系统具备硬、软件的扩充功能，支持系统结构的扩展和功能的升级，系统所提供的支持软件能支持用户进一步开发应用软件，以期实现原系统的增值。

•安全性系统具备完善的安全保密措施和用户权限管理功能，确保作到严格防止非法入侵和严禁对原始数据的修改，计算数据的修改必须在规定的权限范围内进行。

其次，系统可检测数据的有效性和合理性，对检查结果进行修改并做相应标记，然后进行统计分析和考核结算。

整个平台系统主节点、分节点均采用双机热备的方式，避免某个网络某台服务器或前置机异常而造成整个系统停止运行的弊端，保证了系统安全可靠的运行。

•连续性系统保证全年365*24小时都提供连续服务，并确保数据的完整性。

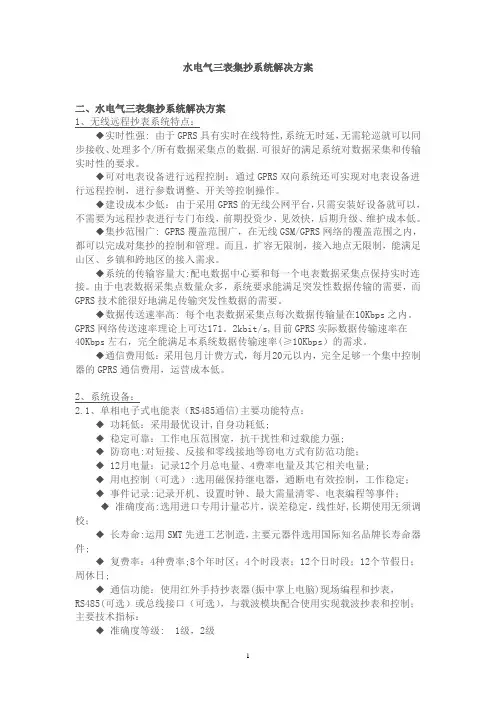

水电气三表集抄系统解决方案二、水电气三表集抄系统解决方案1、无线远程抄表系统特点：◆实时性强: 由于GPRS具有实时在线特性,系统无时延，无需轮巡就可以同步接收、处理多个/所有数据采集点的数据.可很好的满足系统对数据采集和传输实时性的要求。

◆可对电表设备进行远程控制：通过GPRS双向系统还可实现对电表设备进行远程控制，进行参数调整、开关等控制操作。

◆建设成本少低：由于采用GPRS的无线公网平台，只需安装好设备就可以，不需要为远程抄表进行专门布线，前期投资少、见效快，后期升级、维护成本低。

◆集抄范围广: GPRS覆盖范围广，在无线GSM/GPRS网络的覆盖范围之内，都可以完成对集抄的控制和管理。

而且，扩容无限制，接入地点无限制，能满足山区、乡镇和跨地区的接入需求。

◆系统的传输容量大:配电数据中心要和每一个电表数据采集点保持实时连接。

由于电表数据采集点数量众多，系统要求能满足突发性数据传输的需要，而GPRS技术能很好地满足传输突发性数据的需要。

◆数据传送速率高: 每个电表数据采集点每次数据传输量在10Kbps之内。

GPRS网络传送速率理论上可达171。

2kbit/s,目前GPRS实际数据传输速率在40Kbps左右，完全能满足本系统数据传输速率(≥10Kbps）的需求。

◆通信费用低：采用包月计费方式，每月20元以内，完全足够一个集中控制器的GPRS通信费用，运营成本低。

2、系统设备：2.1、单相电子式电能表（RS485通信)主要功能特点：◆ 功耗低：采用最优设计,自身功耗低;◆ 稳定可靠：工作电压范围宽，抗干扰性和过载能力强;◆ 防窃电:对短接、反接和零线接地等窃电方式有防范功能；◆ 12月电量：记录12个月总电量、4费率电量及其它相关电量;◆ 用电控制（可选）:选用磁保持继电器，通断电有效控制，工作稳定；◆ 事件记录:记录开机、设置时钟、最大需量清零、电表编程等事件；◆ 准确度高:选用进口专用计量芯片，误差稳定，线性好,长期使用无须调校；◆ 长寿命:运用SMT先进工艺制造，主要元器件选用国际知名品牌长寿命器件;◆ 复费率：4种费率;8个年时区；4个时段表；12个日时段；12个节假日；周休日;◆ 通信功能：使用红外手持抄表器(振中掌上电脑)现场编程和抄表，RS485(可选）或总线接口（可选），与载波模块配合使用实现载波抄表和控制；主要技术指标：◆ 准确度等级: 1级，2级◆ 额定电流： 1.5(6）A，2。

、项目概述需实现每户内的水电表实现远程自动抄读、终端管理控制、数据统计分析、网上自助缴费等功能。

二、功能实现本系统要求实现水电表远程自动抄读、终端管理控制、数据统计分析、网上自助缴费等功能。

远程自动抄读：可实现用户用能数据采集，未抄读数据自动补抄；可实时监测各类用能单位的用能情况，清晰掌握每日/月/ 年的用能汇总信息。

终端管理控制：可实现远程阀控，可远程关阀和开阀；对欠费用户可自动断路关阀，也可远程人工通断控制操作，并且带有远程阀控功能。

数据统计分析：每日、月应收金额，实收金额、耗量信息自动分类汇总等一般数据分析功能；可实现短信通知设置，实现对缴费信息提醒等短信提醒功能；可实现票据打印、电费补助等发票功能。

网上自助缴费：用户可通过手机自助缴费（以APR或微信公众号形式）、能查询水电表的日月用量、缴费情况、欠费告警等信息，一个住户开通一个电表用户、一个水表用户，且水电表为统一平台（包括管理和缴费功能）。

通信费用：通信费（包括短信费、联网费）由中标供应商负责，至少担负3 年以上。

三、技术方式电表远传技术采用电力载波通讯方式，即集中器下行采用载波组网，电表上不存储预付费相关信息，拉合闸完全由主站系统来控制系统根据设置的电价和通过自动采集的电表日冻结数据计算电费以及账户剩余费用。

水表远传技术可采用NBIOT物联网方式，即“一表一"”，将各个水表数据直接发送至接入设备，并上传至服务器；也可采用数据采集器方式的，即将远传水表内数据通过集中器采用载波组网，水表上不存储预付费相关信息，拉合闸完全由主站系统来控制。

系统根据设置的水价和通过自动采集的水表日冻结数据计算水费以及账户剩余费用。

四、方案框架（一）系统网络拓扑图系统由云服务器、客户端工作站、通讯网络、集中器、电表、水表组成。

主要完成对电表用户用量的计量和计费。

网络部分主要完成客户端和数据库的数据传输，通过交换机连接售电工作站、终端设备和后台的数据库服务器。

智能抄表解决方案引言随着科技的不断进步，智能化应用已经广泛应用于各行各业。

在能源管理领域，智能抄表解决方案不仅可以提高抄表效率，节约人力成本，还可以提供精确的数据分析，为用户提供更好的能源管理服务。

本文将介绍智能抄表解决方案的基本原理、应用场景以及其带来的优势。

智能抄表解决方案的原理智能抄表解决方案基于物联网技术和远程数据传输技术，采用了传感器、智能电表、采集器等设备，实现对电能、水能等能源的自动抄表和数据传输。

该解决方案的基本原理如下：1.传感器采集数据：通过安装在用户用电、用水设备上的传感器，可以实时采集相应的能源数据，例如电能表可以采集用电量、功率因数等数据。

2.数据传输：采集到的数据通过无线通信方式传输给集中管理系统。

通常采用的通信方式有无线局域网（Wi-Fi）、蜂窝网络（4G/5G）等。

3.集中管理系统：通过远程监控中心或云平台，对采集到的数据进行实时监测、分析和管理。

用户可以通过手机App或网页进行数据查询和能源使用情况的分析。

智能抄表解决方案的应用场景智能抄表解决方案适用于各类能源抄表场景，例如：1. 居民小区通过智能电表和传感器，可以实现小区内每户居民的用电量抄表，并将数据上传至物业管理中心或云平台。

物业管理人员可以远程查询和监控每户居民的用电情况，及时发现异常情况，例如电表故障或有人擅自接入电源等。

2. 商业建筑商业建筑通常有较大的用电量，使用智能电表和传感器可以实现商铺、大楼的用电量监测和抄表。

对于商业租户，可以实现精确计费，减少纠纷。

对于大楼的能源管理者，可以实时了解大楼整体能源消耗状况，优化能源使用策略。

3. 工业企业工业企业通常具有复杂的用电设备，需要定期进行用电量抄表和数据分析。

传统抄表方法往往耗时耗力，并且容易出错。

采用智能抄表解决方案可以提高抄表效率和数据准确度，降低运维成本。

智能抄表解决方案的优势智能抄表解决方案相比传统抄表方法具有以下优势：1.高效节约：自动抄表、自动上传数据，无需人工干预，提高了抄表效率，节约了人力资源。

远程抄表解决方案概述远程抄表解决方案是一种利用无线通信技术将仪表数据实时传输到数据中心的方法，以取代传统的人工抄表方式。

该方案可以提高抄表的准确性和效率，减少人力成本，并为用户提供实时的能源消费信息。

本文将介绍远程抄表解决方案的原理、优势和应用场景。

原理远程抄表解决方案基于无线通信技术和智能仪表设备。

智能仪表设备通过传感器收集能源消耗数据，并将数据通过无线通信模块发送到数据中心。

数据中心接收到数据后进行存储和分析处理，可以通过网络平台或移动应用程序向用户提供实时的能源消费数据和报表分析。

该方案的核心技术是无线通信模块，其中常用的技术包括蜂窝网络、物联网、LoRaWAN等。

通过无线通信模块，仪表设备可以和数据中心远程进行数据交互，实现实时抄表和数据反馈。

优势提高抄表准确性和效率传统的人工抄表方式存在一定的误差和延迟。

人工抄表需要消耗大量的时间和人力资源，并且容易出现抄表错误。

而远程抄表解决方案利用自动化技术实现了数据的实时传输，大大提高了抄表的准确性和效率。

同时，该方案可以实现对大量仪表设备的集中管理，进一步节省了抄表人员的成本。

实时数据监测和分析通过远程抄表解决方案，用户可以实时监测和分析能源消耗数据。

数据中心可以提供用户定制的能源报表和分析，帮助用户了解能源消耗的情况，并采取相应的节能措施。

例如，用户可以监测到某个设备的耗能异常或能耗峰值，及时调整使用方式，降低能源的浪费。

资源调度和管理基于远程抄表解决方案，能源供应商和管理机构可以更好地进行资源调度和管理。

通过实时获取能源消耗状况，供应商可以合理规划能源供给，避免供应过剩或不足的情况。

同时，管理机构可以根据实时数据分析，制定更科学、更有效的能源政策和管理措施。

应用场景远程抄表解决方案在各个行业和领域都有广泛的应用。

以下是一些应用场景的例子：水电表抄表传统的水电表抄表方式需要人工定期上门抄表，不仅浪费时间和人力，还可能造成误差。

而采用远程抄表解决方案，可以实现水电表数据的实时上传和反馈，大大提高了抄表准确性和效率。

无线远传系统技术方案青岛积成电子有限公司系统组成集中器●产品概述➢先进的技术平台：进口工业级CPU硬件平台，高效的嵌入式软件平台➢灵活多样的通讯方式：支持GPRS、RF无线及RS232/RS485/M-BUS数字通道等方式➢调试方便：可使用手机进行参数设置及现场调试➢数据采集、处理及存储：大容量存储体，长期保存各种数据➢数据传输：中继路由和级联功能，支持数据转发最多可下挂100只采集器，实现数据集中上传➢参数设置和查询：设置终端参数、抄表参数，时钟召测及对时➢本地功能及终端维护：本地显示、维护接口、拓展接口自检、异常维护及远程在线软件升级●技术参数项目功能及技术指标智能表数≤320块下挂采集器≤100只通讯方式支持GPRS/RF无线/RS23/RS485/M-BUS采集周期5～1440分钟，可设置存储容量标配64Mb1.1. 抄表机A188手持抄表软件是在广州捷宝电子科技发展有限公司A188手持抄表机（以下简称抄表机）的硬件基础上二次开发的，具有无线通讯功能，可以完成智能抄表、手工录入、查询、单表维护功能。

1.2. 无线远传水表●计度器采用青岛积成电子先进成熟的光电直读专利技术，无需设置表底数、表常数等参数、无需存储数据，直接读取基表示数的窗口值，输出水表累计流量数据信号。

绝无脉冲发讯水表的二次计量误差等弊端。

●无线部分采用微功率无线通讯技术，同时支持路由抄表和点对点抄表方式；●宽频带设计，覆盖470-510MHz整个频带，支持自动调频技术，同时具有频率自动校准功能，超强的无线抗干扰能力；●低噪放大技术，大幅提高接收灵敏度。

●采用世界最先进天线仿真软件HFSS进行天线仿真设计，极大提高了无线通讯效果，有效通讯距离大于800米。

●超低功耗设计，同时采用大容量锂电池供电，使用寿命大于六年。

●阀控部分采用球阀，具备开关阀到位检测功能，准确反映阀门的实际状态，同时程序中做定期开关阀处理，能有效防止水垢对阀门的堵塞。

无线远传水电表远程抄表系统方案(带IC卡控制)篇一：无线远程抄表监测系统方案无线远程抄表监测系统方案（利用中国移动GPRS/SMS无线上网方式）适用于各计量点（变电站、台区变、关口表、大用户等）一、开发背景随着无线通信数字网络的发展，无线远程自动抄表已成为发展的必然趋势，其应用领域极为广阔，尤其是在油田各计量点，其优势更为突出。

目前，油田各变电站分布点多面广，其远程抄表大多仍沿用有线传输方式，线路维护量很大。

为保证传输质量，若采用专线方式，投资成本太高；若与变电所的电力调度电话线公用，通讯时经常发生冲突，既影响了数据的传输也对电调部门的正常工作造成了干扰，并且此种方式对通讯部门程控交换机正常、稳定的运行也有一定的影响。

采用中国移动GPRS/SMS无线数字网的通讯方式，很好地解决了远程抄表数传路由的瓶颈问题。

二、系统简介北京旭航电子新技术有限公司利用中国移动GSM无线公网提供的GPRS/SMS无线上网数传服务业务,自主开发了无线远程抄表监测系统，该系统是由计量点（变电站、台区变、关口表等）端的GPRS无线集中抄表终端（ESL-8000系列）和配套的数据处理中心组成，数据处理中心包括数据采集服务器、数据处理服务器、宽带网接入设备和管理软件。

系统的中心管理软件为网络版，它把采集的抄表监测数据和报警信息经处理后，存放在大型的数据库服务器中，计算机工作终端可以通过多种网络通道（局域网、internet网、GPRS网等）对其进行查询浏览。

另外，系统中心还为用户提供直接用手机上网方式进行查询浏览。

在自动抄表系统中，ESL-8000系列抄表终端自动进行定时抄表，铁电存储，定时上报，小时上报等一系列抄表上报工作；同时也能及时响应来自中心的即时抄表命令；抄表终端自动完成对计量点端电能表数据的高精度采集。

抄表终端所采集计量点端数据主要包括电能量信息：如表底的峰、谷、平、尖峰电量、最大需量、ABC三相的累计失压时间等；抄表终端所采集计量点端的非电能量数据包括失电、失压、失流等事件信息。
