开关电源32个检测项目检测方法与检测设备开关电源是现代电子产品中常见的电源类型，它具有功率转化效率高、体积小、重量轻、使用方便等优点。
为了确保开关电源的质量和性能，需要进行一系列的检测项目。
1.输入电压范围测试：通过改变电源输入电压进行测试，判断开关电源在不同电压范围内的输出情况。
检测方法为改变输入电压并观察输出电压变化，检测设备为数字电压表。
2.输出电压范围测试：通过改变开关电源的输出负载进行测试，判断开关电源的输出电压范围。
检测方法为改变输出负载并观察输出电压变化，检测设备为数字电压表。
3.输出电压精度测试：使用高精度数字电压表测量开关电源的输出电压，与设定值进行对比，判断输出电压的精度。
检测设备为高精度数字电压表。
4.输出电流范围测试：通过改变开关电源的输出负载进行测试，判断开关电源的输出电流范围。
检测方法为改变输出负载并观察输出电流变化，检测设备为数字电流表。
5.输出电流精度测试：使用高精度数字电流表测量开关电源的输出电流，与设定值进行对比，判断输出电流的精度。
检测设备为高精度数字电流表。
6.输出功率测试：通过测量输出电压和输出电流的乘积，计算出开关电源的输出功率。
检测设备为数字电压表和数字电流表。
7.效率测试：通过测量开关电源的输入功率和输出功率的比值，计算出开关电源的效率。
检测设备为数字功率计和负载。
8.开机过压测试：将开关电源的输入电压调整至设定值的两倍，观察开关电源的输出电压情况。
检测设备为数字电压表。
9.短路保护测试：在开关电源的输出端短接一个负载，观察开关电源是否能自动切换到短路保护状态。
检测设备为负载。
10.过流保护测试：在开关电源的输出端增加一个大负载，观察开关电源是否能自动切换到过流保护状态。
检测设备为负载。
11.过载保护测试：在开关电源的输出端增加一个超出额定负载的负载，观察开关电源是否能自动切换到过载保护状态。
检测设备为负载。
12.输出电压波动测试：在开关电源的输出端接入一个示波器，观察输出波形是否正常。

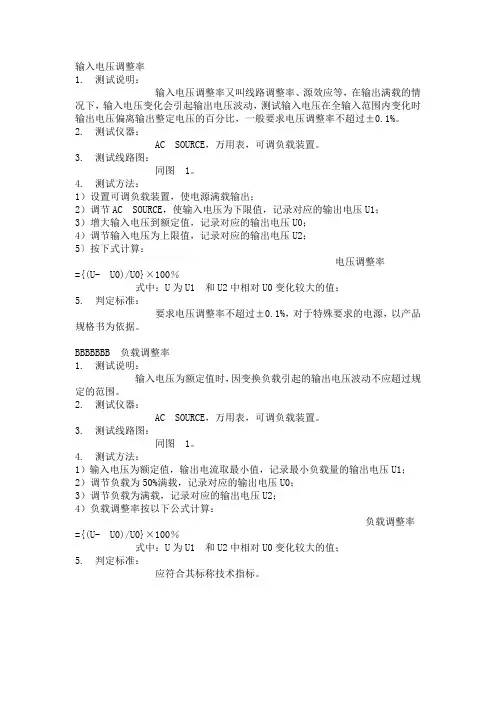

输入电压调整率
1. 测试说明：
输入电压调整率又叫线路调整率、源效应等，在输出满载的情况下，输入电压变化会引起输出电压波动，测试输入电压在全输入范围内变化时输出电压偏离输出整定电压的百分比，一般要求电压调整率不超过±0.1%。
2. 测试仪器：
AC SOURCE，万用表，可调负载装置。
3. 测试线路图：
同图 1。
4. 测试方法：
1）设置可调负载装置，使电源满载输出；
2）调节AC SOURCE，使输入电压为下限值，记录对应的输出电压U1；
3）增大输入电压到额定值，记录对应的输出电压U0；
4）调节输入电压为上限值，记录对应的输出电压U2；
5〕按下式计算：
电压调整率={(U- U0)/U0}×100％
式中：U为U1 和U2中相对U0变化较大的值；
5. 判定标准：
要求电压调整率不超过±0.1%，对于特殊要求的电源，以产品规格书为依据。
BBBBBBB 负载调整率
1. 测试说明：
输入电压为额定值时，因变换负载引起的输出电压波动不应超过规定的范围。
2. 测试仪器：
AC SOURCE，万用表，可调负载装置。
3. 测试线路图：
同图 1。
4. 测试方法：
1）输入电压为额定值，输出电流取最小值，记录最小负载量的输出电压U1；2）调节负载为50%满载，记录对应的输出电压U0；
3）调节负载为满载，记录对应的输出电压U2；
4）负载调整率按以下公式计算：
负载调整率={(U- U0)/U0}×100％式中：U为U1 和U2中相对U0变化较大的值；
5. 判定标准：
应符合其标称技术指标。
