鐳射印表機的架構原理及檢修一、基本結構激光打印機是由激光器、聲光調製器、高頻驅動、掃描器、同步器及光偏轉器等組成，其作用是把接口電路送來的二進製點陣信息調製在激光束上，之后掃描到感光體上。

感光體與照相機構組成電子照相轉印系統，把射到感光鼓上的圖文映像轉印到打印紙上，其原理與複印機相同。

鐳射印表機是將鐳射掃描技術和電子顯像技術相結合的非擊打輸出設備。

它的機型不同，打印功能也有區別，但工作原理基本相同，都要經過︰充電、曝光、顯影、轉印、消電、清潔、定影七道工序，其中有五道工序是圍繞感光鼓進行的。

當把要打印的文本或圖像輸入到計算機中，透過計算機軟體對其進行預處理。

然後由印表機驅動程式轉換成印表機可以識別的打印命令（印表機語言）送到高頻驅動電路，以控制鐳射發射器的開與關，形成點陣鐳射束，再經掃描轉鏡對電子顯像系統中的感光鼓進行軸向掃描曝光，縱向掃描由感光鼓的自身旋轉實現。

感光鼓是一個光敏器件，有受光導通的特性。

表面的光導涂層在掃描曝光前，由充電輥充上均勻電荷。

當鐳射束以點陣形式掃射到感光鼓上時，被掃描的點因曝光而導通，電荷由導電基對地迅速釋放。

沒有曝光的點仍然維持原有電荷，這樣在感光鼓表面就形成了一幅電位差潛像（靜電潛像），當帶有靜電潛像的感光齓載有墨粉圖像的感光鼓繼續旋轉，到達圖像轉移裝置時，一張打印紙也同時被送到感光鼓與圖像轉移裝置的中間，此時圖像轉移裝置在打印紙背面施放一個強電壓，將感光鼓上的墨粉像吸引到打印紙上，再將載有墨粉圖像的打印紙上送入高溫定影裝置加溫、加壓熱熔，墨粉熔化后浸入到打印紙中，最后輸出的就是打印好的文本或圖像。

二、基本原理鐳射印表機工作過程所需的控制裝置和部件的組成、設計架構、控制方法和採用的部件會因廠牌和機型不同而有所差別，如︰對感光鼓充電的極性不同。

感光鼓充電採用的部件不同。

有的機型使用電極絲放電模式對感光鼓進行充電，有的機型使用充電膠輥（FCR）對感光鼓進行充電。

高壓轉印採用的部件有所不同。

【激光打印机使用工作原理和一般故障检修】【激光打印机工作原理】激光打印机以其打印速度快，打印品质高的优点，在人们的日常工作中越来越受到青睐。

但了解其工作原理的人并不多。

本文根据激光打印机的工作特点，浅淡激光打印机工作原理。

激光打印机一般分成6大系统： 1、Power System(供电系统) 2、DC controller System(直流控制系统) 3、Formatter System(接口系统) 4、Laser/Scanner System(激光扫描系统) 5、Image Formation System (成像系统) 6、Pick-up/Feed System(搓纸系统)。

下面将对这6大系统分别进行阐述。

一、Power System（供电系统）供电系统作用于其它5个系统，根据需要，输入的交流电被调控为高压、低压、直流电。

高压电一般作用于成像系统，许多型号的打印机都单独的高压板，像HP4、HP4V、方正文杰作280、ＸeroxP8E、Canon BX/BX2等。

但随着集成化的增、高，很多打印机的高压板、电源板以及DC控制板被集成在一起。

像HP5L/6L，HP4L/4P、HP5P/6P、HP4000、HP5000等。

低压电主要用来驱动各个引擎马达，其电压根据需要而定，像HP5L/6L主要有5V、12V电压，而HP5000主要有3.4\/、5V、24V电压。

直流电主要用来驱动DC板上的各种型号的传感器、控制芯片以及CPU等。

二、DC Controller System（直流控制系统）直流控制系统主要用来协调和控制打印机的各系统之间的工作：从接口系统接收数据，驱动控制激光扫描单元、测试传感器、控制交直流电的分布，过压/欠流保护、节能模式、控制高压电的分布等。

其电路构成比其它5 个系统都复杂，涉及到电路的一些专业知识，像放大电路、反馈电路、整流电路等，是维修的一个难关。

三、Formatter System（接口系统）接口系统是打印机和计算机连接的桥梁，它负责把计算机传递过来的一定格式的数据翻译成DC板能处理的格式，并传递给DC板。

惠普激光打印机的常见故障及原因分析惠普激光打印机的常见故障及原因分析实例一、惠普6L激光打印机不打印故障现象：惠普6L激光打印机接通电源后其操作面板上ERROR(错误)、DATA(数据)和READY(就绪)这三个指示灯依次点亮后，剩下黄色ERROR(错误)指示灯亮，打印机无反应。

原因分析：对于惠普6L 激光打印机来说，开机后操作面板上ERROR(错误)指示灯亮表示：打印机缺纸、机盖没盖好、没有装感光鼓组件或感光鼓组件安装不到位以及打印机中有卡纸。

按以下步骤进行检查并排除：检修过程与排除方法：首先将打印机的电源插头拔下，查看打印机后面进纸盒中的打印纸安装是否到位，所谓到位就是要确保打印纸的前端将位于进纸盒底部的进纸传感器压住，经查打印纸安装正确；然后打开打印机的机盖，检查打印机盖合上时是否将机盖传感器压到位，以及打印机中感光鼓组件的安装是否到位，经检查这些部分都没有发现问题；接下来，打开打印机的机盖并拆下打印机后面的盖板，检查打印机中有无卡纸，用镊子轻轻地拨动打印机出纸位置的出纸检测传感器，观察该传感器有无损坏、脱落或被卡住现象，结果也正常；最后，拆下打印机后面的盖板，再检查进纸区的两个进纸传感器有无损坏或不回位现象。

经检查后发现有一个传感器(该传感器位于搓纸轮组件下面)不能复位，拆下该传感器检查，发现塑料杠杆式传感臂变形被卡住，经更换该传感器后故障排除。

故障排除经验：惠普 6L激光打印机的进纸区有两个检测纸张的传感器：第一个位于进纸盒底部，用于检测打印机中有无打印纸；第二个是纸传送传感器，用于检测打印机的纸张传送系统是否正常。

这两个传感器都是采用光敏遮断器作为检纸传感器，由一个塑料杠杆式传感臂和光敏遮断器组合而成。

当打印机后面的进纸盒有纸，打印纸被搓纸轮送到纸传送传感器的位置时，打印纸压住该位置处传感臂的上部，在杠杆力的作用下，传感臂的下部便从光敏遮断器中移开，光敏遮断器处于透过状态，主控电路在检测到打印纸到位信号后，便开始记数，直到打印机出纸区的传感器检测到有纸为止，若在规定的时间内，打印纸没有到达出纸传感器位置，主控电路根据内存中存储的纸张不存在信息，认定打印机为卡纸，立即中断主电机运行程序，则操作面板上的卡纸指示灯就会亮。

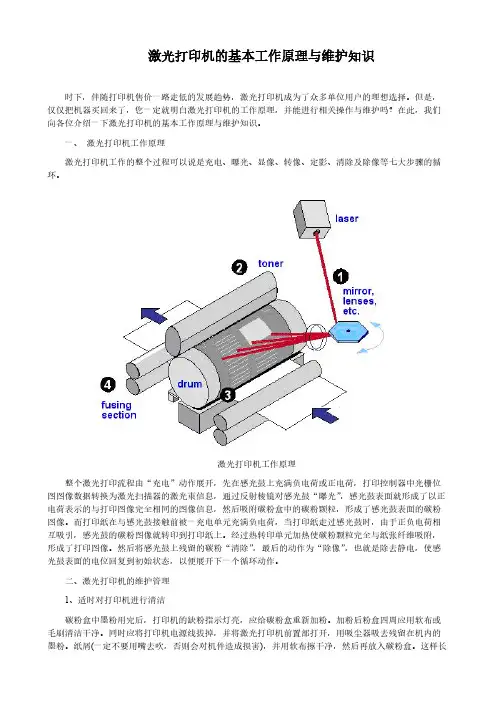

激光打印机的基本工作原理与维护知识时下，伴随打印机售价一路走低的发展趋势，激光打印机成为了众多单位用户的理想选择。

但是，仅仅把机器买回来了，您一定就明白激光打印机的工作原理，并能进行相关操作与维护吗？在此，我们向各位介绍一下激光打印机的基本工作原理与维护知识。

一、激光打印机工作原理激光打印机工作的整个过程可以说是充电、曝光、显像、转像、定影、清除及除像等七大步骤的循环。

激光打印机工作原理整个激光打印流程由“充电”动作展开，先在感光鼓上充满负电荷或正电荷，打印控制器中光栅位图图像数据转换为激光扫描器的激光束信息，通过反射棱镜对感光鼓“曝光”，感光鼓表面就形成了以正电荷表示的与打印图像完全相同的图像信息，然后吸附碳粉盒中的碳粉颗粒，形成了感光鼓表面的碳粉图像。

而打印纸在与感光鼓接触前被一充电单元充满负电荷，当打印纸走过感光鼓时，由于正负电荷相互吸引，感光鼓的碳粉图像就转印到打印纸上。

经过热转印单元加热使碳粉颗粒完全与纸张纤维吸附，形成了打印图像。

然后将感光鼓上残留的碳粉“清除”，最后的动作为“除像”，也就是除去静电，使感光鼓表面的电位回复到初始状态，以便展开下一个循环动作。

二、激光打印机的维护管理1、适时对打印机进行清洁碳粉盒中墨粉用完后，打印机的缺粉指示灯亮，应给碳粉盒重新加粉。

加粉后粉盒四周应用软布或毛刷清洁干净。

同时应将打印机电源线拔掉，并将激光打印机前置部打开，用吸尘器吸去残留在机内的墨粉。

纸屑(一定不要用嘴去吹，否则会对机件造成损害)，并用软布擦干净，然后再放入碳粉盒。

这样长期坚持下去，可以延长打印机的使用寿命，并使其处于良好的工作状态，减少频繁更换常用零部件的费用。

激光打印机外部可用干净的湿布或专用清洁剂擦净，并用柔软的干布擦干即可。

打印机不需要加注任何润滑剂，较长时间使用打印机后，可以将打印机拆开进行除尘去脏。

2、卡纸故障的排除卡纸是打印机的一种常见故障，不正确的排除方法，可能会对机器造成更大的损害。

HP 6L激光打印机常见故障的分析与维修故障现象一：打印时经常卡纸。

分析与维修：“卡纸”现象是HP 6L激光机最常见的故障。

HP 6L激光打印机卡纸一般多属机械故障，大多出在进纸和出纸通道（即定影部位）。

其中进纸部位卡纸，多半是因搓纸轮过脏（或机械磨损所致）。

故激光打印机使用一段时间后就需定期清洗搓纸轮，通常用一块软湿布擦洗多次即可。

在排除被卡纸张时要细心，尽量不要撕碎纸张。

HP 6L打印机进纸部分有两个微调开关，一个是用于探测有无纸张；另一个用于探测有无进纸。

清理完纸片后，要使这两个微调开关复位，否则机器就不能工作。

属于机械磨损的要更换搓纸轮，在出纸部分卡纸，多是由于纸张克数不够或纸张质量低劣所至。

6L激光打印机一般应使用60克以上的双胶纸或复印用纸。

在清理这类卡纸情况时，一是要注意高温，防止被烫伤；二是要注意上下定影部分，严防刮破上定影纸筒和下定影胶轮。

卡纸时，一般最好关掉机器，拆开定影部分，再取出卡纸。

清理完毕后，也要注意在出纸末端有一探测纸尾的微调开关，应使之复位，动作灵活。

故障现象二：打印质量差。

分析与维修：该故障一般多出在墨粉盒和光电部分。

墨粉将用完时，打印质量会下降，打印面上会出现一条条白道，最初发现这个问题时，拿出粉盒，均匀摇晃几次，使墨粉分布均匀，还能再打印40～80页。

另一方法就是换新的粉盒，换新的粉盒比较简便些，但价格高，一般在300元左右，所以有不少使用者用使用过的粉盒再灌粉，这样灌一次粉一般20元～60元，值得一试。

但灌粉既麻烦，又脏。

这里介绍一个简便的办法：粉盒上有两个粉仓，一个是装新粉的，一个是装废粉的，从正面打开机器，取出粉盒，位于粉盒上边的是新粉仓，位于粉盒下边的是废粉仓。

在新粉仓和废粉仓上各开一个直径约1厘米左右的孔，首先把废粉仓的粉从孔中倒出，用胶带纸把孔堵上，然后把新买来的粉从孔中装入新粉仓，装完后也用胶带纸封好，这样既不用拆粉盖，又不破坏原来的组织结构和密封性能，简便易行，效果好。

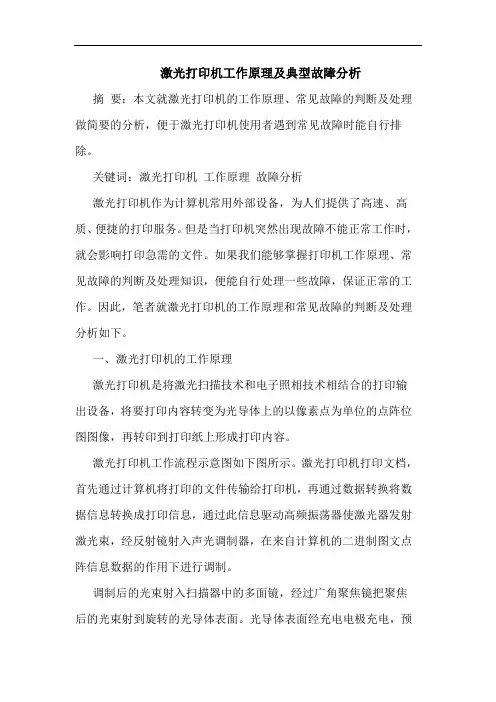

激光打印机工作原理及典型故障分析摘要：本文就激光打印机的工作原理、常见故障的判断及处理做简要的分析，便于激光打印机使用者遇到常见故障时能自行排除。

关键词：激光打印机工作原理故障分析激光打印机作为计算机常用外部设备，为人们提供了高速、高质、便捷的打印服务。

但是当打印机突然出现故障不能正常工作时，就会影响打印急需的文件。

如果我们能够掌握打印机工作原理、常见故障的判断及处理知识，便能自行处理一些故障，保证正常的工作。

因此，笔者就激光打印机的工作原理和常见故障的判断及处理分析如下。

一、激光打印机的工作原理激光打印机是将激光扫描技术和电子照相技术相结合的打印输出设备，将要打印内容转变为光导体上的以像素点为单位的点阵位图图像，再转印到打印纸上形成打印内容。

激光打印机工作流程示意图如下图所示。

激光打印机打印文档，首先通过计算机将打印的文件传输给打印机，再通过数据转换将数据信息转换成打印信息，通过此信息驱动高频振荡器使激光器发射激光束，经反射镜射入声光调制器，在来自计算机的二进制图文点阵信息数据的作用下进行调制。

调制后的光束射入扫描器中的多面镜，经过广角聚焦镜把聚焦后的光束射到旋转的光导体表面。

光导体表面经充电电极充电，预先带有均匀的静电荷，当有光线照射时，受光线照射的部位发生阻值的变化，电荷消失，而没有光线照射的地方仍保留有电荷，形成由电荷组成的静电潜像。

当带有电荷的光导体表面经过显影装置时，有电荷的部位就吸附了墨粉颗粒，将静电潜像转变为可以看得见的色粉图像。

同时，打印机输纸系统驱动走纸，将打印纸经过转印电极送进打印机，使打印纸带上与光导体表面极性相同但强得多的电荷。

纸张经过带有墨粉的光导体，将墨粉吸附到打印纸上形成图像，通过分离装置将光导体和打印纸分离。

清洁和消电装置对转印后光导体表面残余的色粉和电位进行清除。

最后通过定影装置将打印纸上的墨粉加热熔化，加压使熔化后的墨粉渗入打印纸，在冷却过程中固化在纸上，并输出打印完成的最终稿件。

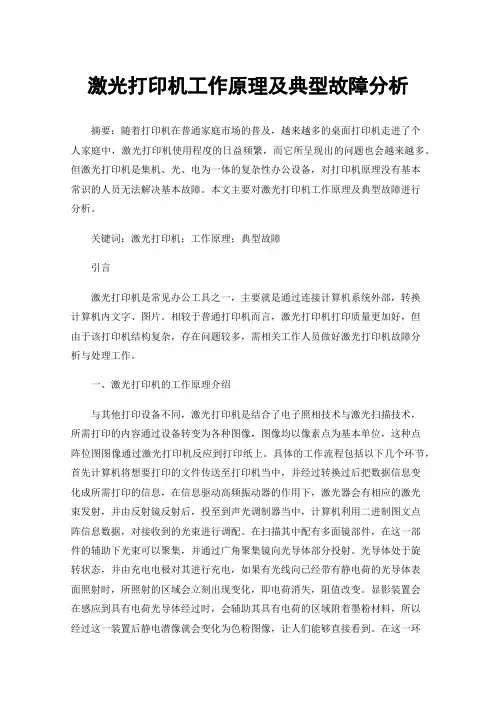

激光打印机工作原理及典型故障分析摘要：随着打印机在普通家庭市场的普及，越来越多的桌面打印机走进了个人家庭中，激光打印机使用程度的日益频繁，而它所呈现出的问题也会越来越多。

但激光打印机是集机、光、电为一体的复杂性办公设备，对打印机原理没有基本常识的人员无法解决基本故障。

本文主要对激光打印机工作原理及典型故障进行分析。

关键词：激光打印机；工作原理；典型故障引言激光打印机是常见办公工具之一，主要就是通过连接计算机系统外部，转换计算机内文字、图片。

相较于普通打印机而言，激光打印机打印质量更加好，但由于该打印机结构复杂，存在问题较多，需相关工作人员做好激光打印机故障分析与处理工作。

一、激光打印机的工作原理介绍与其他打印设备不同，激光打印机是结合了电子照相技术与激光扫描技术，所需打印的内容通过设备转变为各种图像，图像均以像素点为基本单位，这种点阵位图图像通过激光打印机反应到打印纸上。

具体的工作流程包括以下几个环节，首先计算机将想要打印的文件传送至打印机当中，并经过转换过后把数据信息变化成所需打印的信息，在信息驱动高频振动器的作用下，激光器会有相应的激光束发射，并由反射镜反射后，投至到声光调制器当中，计算机利用二进制图文点阵信息数据，对接收到的光束进行调配。

在扫描其中配有多面镜部件，在这一部件的辅助下光束可以聚集，并通过广角聚集镜向光导体部分投射。

光导体处于旋转状态，并由充电电极对其进行充电，如果有光线向已经带有静电荷的光导体表面照射时，所照射的区域会立刻出现变化，即电荷消失，阻值改变。

显影装置会在感应到具有电荷光导体经过时，会辅助其具有电荷的区域附着墨粉材料，所以经过这一装置后静电潜像就会变化为色粉图像，让人们能够直接看到。

在这一环节进行的同时，打印机中的纸张运输设备开始工作，纸张需经过转印电极操作，这能够让纸张上附着比光导体表面更强的电荷，接下来纸张就可以对墨粉进行吸附，最终形成所需打印的图像或数据信息。

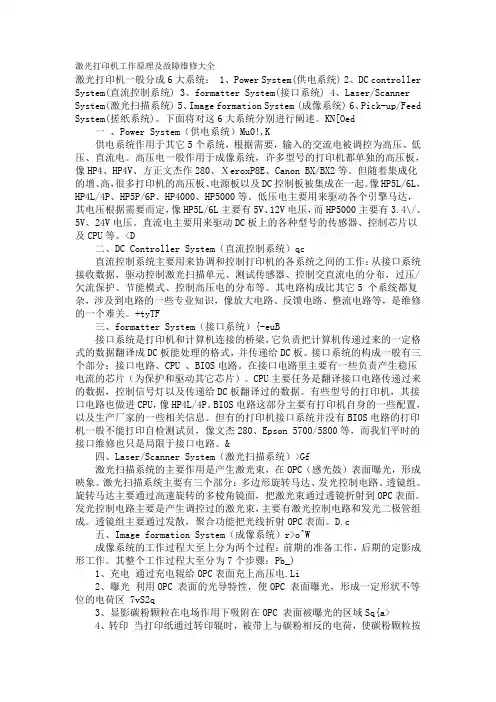

激光打印机工作原理及故障维修大全激光打印机一般分成6大系统： 1、Power System(供电系统) 2、DC controller System(直流控制系统) 3、formatter System(接口系统) 4、Laser/Scanner System(激光扫描系统) 5、Image formation System (成像系统) 6、Pick-up/Feed System(搓纸系统)。

下面将对这6大系统分别进行阐述。

KN[Oed一、Power System（供电系统）Mu0!,K供电系统作用于其它5个系统，根据需要，输入的交流电被调控为高压、低压、直流电。

高压电一般作用于成像系统，许多型号的打印机都单独的高压板，像HP4、HP4V、方正文杰作280、ＸeroxP8E、Canon BX/BX2等。

但随着集成化的增、高，很多打印机的高压板、电源板以及DC控制板被集成在一起。

像HP5L/6L，HP4L/4P、HP5P/6P、HP4000、HP5000等。

低压电主要用来驱动各个引擎马达，其电压根据需要而定，像HP5L/6L主要有5V、12V电压，而HP5000主要有3.4\/、5V、24V电压。

直流电主要用来驱动DC板上的各种型号的传感器、控制芯片以及CPU等。

<D二、DC Controller System（直流控制系统）qc直流控制系统主要用来协调和控制打印机的各系统之间的工作：从接口系统接收数据，驱动控制激光扫描单元、测试传感器、控制交直流电的分布，过压/欠流保护、节能模式、控制高压电的分布等。

其电路构成比其它5 个系统都复杂，涉及到电路的一些专业知识，像放大电路、反馈电路、整流电路等，是维修的一个难关。

+tyTF三、formatter System（接口系统）{-euB接口系统是打印机和计算机连接的桥梁，它负责把计算机传递过来的一定格式的数据翻译成DC板能处理的格式，并传递给DC板。

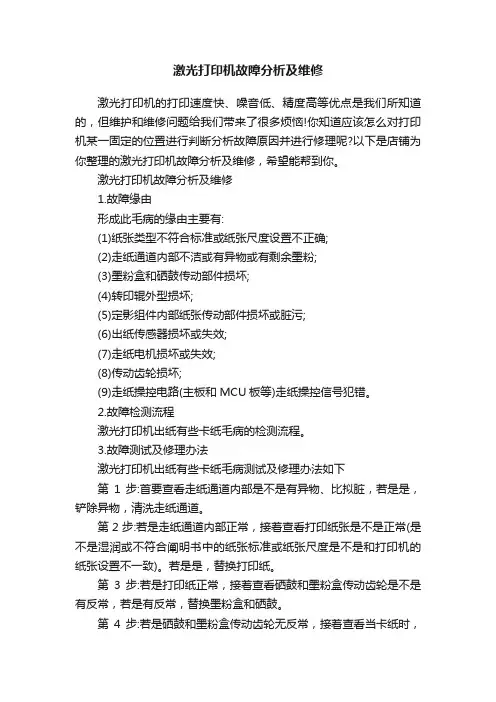

激光打印机故障分析及维修激光打印机的打印速度快、噪音低、精度高等优点是我们所知道的，但维护和维修问题给我们带来了很多烦恼!你知道应该怎么对打印机某一固定的位置进行判断分析故障原因并进行修理呢?以下是店铺为你整理的激光打印机故障分析及维修，希望能帮到你。

激光打印机故障分析及维修1.故障缘由形成此毛病的缘由主要有:(1)纸张类型不符合标准或纸张尺度设置不正确;(2)走纸通道内部不洁或有异物或有剩余墨粉;(3)墨粉盒和硒鼓传动部件损坏;(4)转印辊外型损坏;(5)定影组件内部纸张传动部件损坏或脏污;(6)出纸传感器损坏或失效;(7)走纸电机损坏或失效;(8)传动齿轮损坏;(9)走纸操控电路(主板和MCU板等)走纸操控信号犯错。

2.故障检测流程激光打印机出纸有些卡纸毛病的检测流程。

3.故障测试及修理办法激光打印机出纸有些卡纸毛病测试及修理办法如下第1步:首要查看走纸通道内部是不是有异物、比拟脏，若是是，铲除异物，清洗走纸通道。

第2步:若是走纸通道内部正常，接着查看打印纸张是不是正常(是不是湿润或不符合阐明书中的纸张标准或纸张尺度是不是和打印机的纸张设置不一致)。

若是是，替换打印纸。

第3步:若是打印纸正常，接着查看硒鼓和墨粉盒传动齿轮是不是有反常，若是有反常，替换墨粉盒和硒鼓。

第4步:若是硒鼓和墨粉盒传动齿轮无反常，接着查看当卡纸时，纸张的上端是不是接触到出纸传感器。

若是接触到出纸传感器，转至第10步。

第5步:若是未接触到出纸传感器，接着查看当卡纸时，纸张的上端是不是现已进入加热组件。

若是没有进入加热组件，则转至第9步。

第6步:若是进入加热组件，接着查看加热组件内部各传动部件是不是旋转滑润，若是旋转不滑润，调整加热组件内部各传动部件。

第7步:若是加热组件内部各传动部件旋转滑润，接着查看纸张别离爪装置方位是不是正常。

若是不正常，调整纸张别离爪方位。

第8步:若是纸张别离爪方位正常，接着查看加热辊和压力辊外型是不是正常(外型无缺、无变形，外表是不是洁净)。
