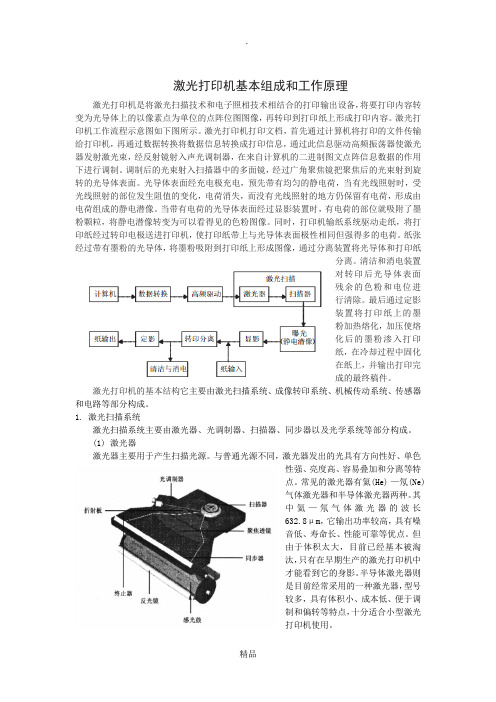

激光打印机的结构组成和工作原理

激光打印机基本组成和工作原理激光打印机是将激光扫描技术和电子照相技术相结合的打印输出设备，将要打印内容转变为光导体上的以像素点为单位的点阵位图图像，再转印到打印纸上形成打印内容。

激光打印机工作流程示意图如下图所示。

激光打印机打印文档，首先通过计算机将打印的文件传输给打印机，再通过数据转换将数据信息转换成打印信息，通过此信息驱动高频振荡器使激光器发射激光束，经反射镜射入声光调制器，在来自计算机的二进制图文点阵信息数据的作用下进行调制。

调制后的光束射入扫描器中的多面镜，经过广角聚焦镜把聚焦后的光束射到旋转的光导体表面。

光导体表面经充电极充电，预先带有均匀的静电荷，当有光线照射时，受光线照射的部位发生阻值的变化，电荷消失，而没有光线照射的地方仍保留有电荷，形成由电荷组成的静电潜像。

当带有电荷的光导体表面经过显影装置时，有电荷的部位就吸附了墨粉颗粒，将静电潜像转变为可以看得见的色粉图像。

同时，打印机输纸系统驱动走纸，将打印纸经过转印电极送进打印机，使打印纸带上与光导体表面极性相同但强得多的电荷。

纸张经过带有墨粉的光导体，将墨粉吸附到打印纸上形成图像，通过分离装置将光导体和打印纸分离。

清洁和消电装置对转印后光导体表面残余的色粉和电位进行清除。

最后通过定影装置将打印纸上的墨粉加热熔化，加压使熔化后的墨粉渗入打印纸，在冷却过程中固化在纸上，并输出打印完成的最终稿件。

激光打印机的基本结构它主要由激光扫描系统、成像转印系统、机械传动系统、传感器和电路等部分构成。

1. 激光扫描系统激光扫描系统主要由激光器、光调制器、扫描器、同步器以及光学系统等部分构成。

(1) 激光器激光器主要用于产生扫描光源。

与普通光源不同，激光器发出的光具有方向性好、单色性强、亮度高、容易叠加和分离等特点。

常见的激光器有氦(He) —氖(Ne)气体激光器和半导体激光器两种。

其中氦—氖气体激光器的波长632.8μm，它输出功率较高，具有噪音低、寿命长、性能可靠等优点。

激光打印机的原理激光打印机是一种高速、高质量的打印设备，广泛应用于办公、教育、科研等领域。

它的工作原理是利用激光束在感光鼓表面上形成电荷图像，并将其转移到纸张上，最终形成打印图像。

本文将详细介绍激光打印机的原理及其相关技术。

一、激光打印机的结构激光打印机主要由以下几部分组成：激光发生器、成像系统、传感器、控制电路和打印机外壳。

其中，激光发生器是激光打印机的核心部件，它产生高亮度的激光束，成像系统则将激光束转化为电荷图像，传感器负责监测打印过程中的各项参数，控制电路则根据传感器的反馈信号控制激光打印机的运行，打印机外壳则起到保护设备和美观的作用。

二、激光打印机的工作原理激光打印机的工作原理可以分为以下几个步骤：1. 激光发生器产生激光束激光发生器是激光打印机的核心部件，它利用激光管和反射镜等元件产生高亮度的激光束。

激光束经过调制器调制后，可以在不同时间段内产生不同的强度和频率，以形成电荷图像。

2. 成像系统将激光束转化为电荷图像激光束经过调制后，通过透镜和反射镜等元件，聚焦在感光鼓表面上。

感光鼓表面涂有感光涂层，当激光束照射在其上时，会产生静电荷。

由于激光束的强度和频率不同，产生的静电荷也不同，最终形成电荷图像。

3. 传感器监测打印过程中的各项参数在打印过程中，传感器会监测感光鼓的转速、温度、电荷量等参数，并将其反馈给控制电路。

控制电路会根据传感器的反馈信号调整激光束的强度和频率，以确保打印质量的稳定和一致性。

4. 控制电路控制激光打印机的运行控制电路是激光打印机的大脑，它根据传感器的反馈信号控制激光打印机的运行。

例如，当感光鼓上的电荷图像形成完毕后，控制电路会将感光鼓上的电荷清除，以便进行下一轮打印。

5. 纸张上形成打印图像当电荷图像形成完毕后，感光鼓会与印刷机上的印刷辊接触，将电荷图像转移到纸张上。

经过加热和压制等处理后，纸张上会形成打印图像。

三、激光打印机的优缺点激光打印机具有以下优点：1. 打印速度快激光打印机的打印速度通常比喷墨打印机快，可以达到每分钟数十页的速度。

激光打印机工作原理激光打印机是现代办公和家庭中常见的打印设备，它能够以高速和高质量完成打印任务。

那么，激光打印机是如何工作的呢？本文将对激光打印机的工作原理进行深入解析。

一、激光打印机的基本构造激光打印机由以下几个主要组成部分构成：激光发射器、扫描镜组、瞬间速率控制器、感光鼓和墨粉盒。

其中，激光发射器是激光打印机的核心部件，它能够产生高强度的激光束。

二、激光打印机的工作过程1. 激光发射器发出激光束：激光打印机通电后，激光发射器产生一束细而密集的激光束。

2. 激光束通过扫描镜组反射：激光束通过扫描镜组被反射成水平和垂直方向的光束。

水平方向的光束控制感光鼓的扫描，而垂直方向的光束则控制纸张的移动。

3. 激光束照射感光鼓：通过扫描镜组反射，激光束被聚焦到感光鼓表面。

感光鼓通过光电转换，将激光束转化为电荷图像。

4. 电荷图像转移至墨粉盒：感光鼓上的电荷图像转移至墨粉盒，墨粉在感光鼓上呈现出与电荷图像对应的模样。

5. 墨粉沉积在纸张上：纸张通过打印机的传动系统缓慢通过感光鼓。

在纸张通过感光鼓的同时，感光鼓上的墨粉逐渐沉积在纸张上，形成文字或图像。

6. 固化墨粉：墨粉沉积在纸张上后，需要通过加热或压力等方式固化，以保证打印效果更加持久和稳定。

三、激光打印机的优势和应用领域激光打印机相对于其他打印设备具有以下优势：1. 速度快：激光打印机能够以高速完成大量的打印任务，提高工作效率。

2. 打印质量高：激光打印机能够产生高分辨率和清晰度的打印效果，文字和图像更加清晰锐利。

3. 多功能性：激光打印机可以实现单面和双面打印、彩色和黑白打印等多种打印方式，满足不同需求。

4. 耐久性强：激光打印机的打印效果更加持久和稳定，不易褪色和模糊。

激光打印机广泛应用于各个领域，包括办公、教育、制造业等。

无论是打印文件、照片还是制作专业文档，激光打印机都能够提供高品质的打印效果，满足用户的需求。

总结：激光打印机通过激光束、扫描镜组、感光鼓和墨粉盒等部件的配合工作，实现了高速、高质量的打印效果。

激光打印机原理及基本构造激光打印机是一种常见的办公设备，它利用激光技术将数字信息转化为可见的图像或文本。

激光打印机的原理和基本构造对于了解其工作过程和性能至关重要。

在本文中，我们将详细介绍激光打印机的原理及其基本构造。

一、激光打印机的原理激光打印机的工作原理主要包括数据处理、图像形成和传输、激光扫描和打印等几个关键步骤。

1. 数据处理：在激光打印机中，首先需要将待打印的数字信息转化为激光打印机能够识别的格式，如PCL（打印控制语言）或PostScript等。

这个过程通常由计算机或打印机驱动程序完成。

2. 图像形成和传输：一旦数据被处理成激光打印机可识别的格式，它将被发送到打印机的内部电路板。

打印机的电路板会将数据转化为电信号，然后通过传输线路发送给激光器。

3. 激光扫描：激光器是激光打印机的核心部件之一。

它会产生一束高能激光束，这束激光束会被反射到一个旋转的多面镜上。

多面镜的旋转会导致激光束在水平和垂直方向上进行扫描。

4. 打印：激光束在扫描过程中会经过一个透镜系统，透镜系统会将激光束聚焦到感光鼓上。

感光鼓上涂有一层感光材料，当激光束照射到感光鼓上时，感光材料会发生电荷变化。

这样，感光鼓上就形成了一个电荷图案，该图案对应于待打印的图像或文本。

5. 印刷：在感光鼓上形成电荷图案后，感光鼓会与一个粉末墨粒盒接触。

墨粉会被静电吸附到感光鼓上的电荷图案上，形成一个可见的图像。

然后，感光鼓会与纸张接触，将墨粉转移到纸张上。

二、激光打印机的基本构造激光打印机的基本构造包括激光器、多面镜、透镜系统、感光鼓、墨粉盒、传输线路和电路板等几个主要部件。

1. 激光器：激光器是激光打印机的核心部件之一。

它能够产生一束高能激光束，用于扫描和打印操作。

常见的激光器类型包括半导体激光器和气体激光器。

2. 多面镜：多面镜通常由多个反射面组成，可以通过旋转来改变激光束的方向。

激光束在多面镜的反射下进行扫描，从而实现图像的打印。

3. 透镜系统：透镜系统用于将激光束聚焦到感光鼓上。

激光打印机工作原理详解激光打印机是现代办公环境中常见的一种打印设备，它以其高速、高质量的打印效果而备受青睐。

那么，激光打印机是如何工作的呢？本文将详细解析激光打印机的工作原理，带您深入了解这一高科技设备的奥秘。

一、激光打印机的基本组成激光打印机主要由四个部分组成：激光束发生器、扫描装置、感光鼓和墨粉盒。

激光束发生器负责产生激光束，扫描装置将激光束引导到正确的位置，感光鼓接收激光束并形成图像，墨粉盒则负责将墨粉转移到纸张上。

二、激光打印机的工作流程1. 激光束生成与转化激光束发生器中的激光二极管通过电流激发产生激光束。

这个激光束经过一系列的光学透镜和反射镜的处理，最终成为一束高度聚焦的激光光束。

这束激光光束通过光纤或镜面传输到扫描装置。

2. 扫描装置的作用扫描装置是激光打印机中的核心部件之一。

它由一个旋转的多面镜和一个扫描马达组成。

激光束进入扫描装置后，多面镜会迅速转动，将激光束反射到不同的方向。

扫描马达控制多面镜的转动速度和角度，从而实现激光束的扫描。

3. 感光鼓的工作原理感光鼓是激光打印机中的另一个重要组成部分。

感光鼓表面涂有一层特殊的材料，这种材料对激光光束非常敏感。

当激光束照射到感光鼓上时，被照射的区域的电荷会被释放，形成一个电荷图案。

这个电荷图案就代表了要打印的图像。

4. 墨粉的转移与固定墨粉盒中装有彩色墨粉，墨粉的颜色根据打印需求而定。

当感光鼓上的电荷图案形成后，墨粉盒中的墨粉会被电荷吸附，并转移到感光鼓上。

这样，墨粉就形成了与电荷图案相对应的图像。

最后，通过加热和压力的作用，墨粉被固定在纸张上，完成打印过程。

三、激光打印机的优势激光打印机相比于传统的喷墨打印机具有许多优势。

首先，激光打印机的打印速度更快。

由于激光束的高度聚焦和扫描装置的高效工作，激光打印机可以在短时间内完成大量的打印任务。

其次，激光打印机的打印质量更高。

激光束的高度聚焦使得打印的图像更加清晰、锐利，而且不会模糊或晕染。

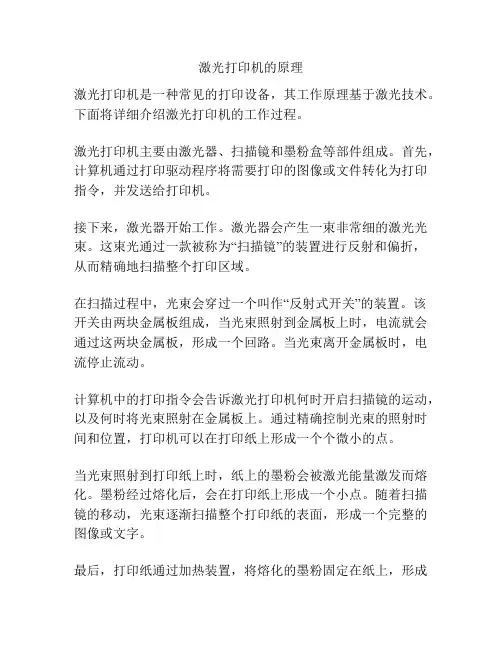

激光打印机的原理
激光打印机是一种常见的打印设备，其工作原理基于激光技术。

下面将详细介绍激光打印机的工作过程。

激光打印机主要由激光器、扫描镜和墨粉盒等部件组成。

首先，计算机通过打印驱动程序将需要打印的图像或文件转化为打印指令，并发送给打印机。

接下来，激光器开始工作。

激光器会产生一束非常细的激光光束。

这束光通过一款被称为“扫描镜”的装置进行反射和偏折，从而精确地扫描整个打印区域。

在扫描过程中，光束会穿过一个叫作“反射式开关”的装置。

该开关由两块金属板组成，当光束照射到金属板上时，电流就会通过这两块金属板，形成一个回路。

当光束离开金属板时，电流停止流动。

计算机中的打印指令会告诉激光打印机何时开启扫描镜的运动，以及何时将光束照射在金属板上。

通过精确控制光束的照射时间和位置，打印机可以在打印纸上形成一个个微小的点。

当光束照射到打印纸上时，纸上的墨粉会被激光能量激发而熔化。

墨粉经过熔化后，会在打印纸上形成一个小点。

随着扫描镜的移动，光束逐渐扫描整个打印纸的表面，形成一个完整的图像或文字。

最后，打印纸通过加热装置，将熔化的墨粉固定在纸上，形成
最终的打印结果。

总的来说，激光打印机利用激光束的扫描和照射特性，在打印纸上形成一个个微小的点，从而组成最终的图像或文字。

这种技术实现了高质量和高速度的打印效果，并广泛应用于各个领域。

激光打印机的工作原理激光打印机是一种使用激光技术进行打印的设备。

它的工作原理是通过激光束逐点扫描打印介质，将信息转化为图像或文字。

激光打印机的工作原理主要包括以下几个环节：1. 激光发生器：激光打印机的核心部件之一，用于产生激光束。

激光发生器一般采用半导体激光器或气体激光器。

激光器产生的激光束具有单色、高亮度、高直线度等特点。

2. 扫描系统：激光打印机将激光束通过扫描系统进行逐点扫描。

扫描系统由扫描镜、扫描马达和相关的电子控制器组成。

扫描镜负责控制激光束的方向和位置，扫描马达则用来驱动扫描镜进行扫描。

3. 感光鼓：感光鼓是激光打印机中一种重要的部件。

感光鼓通常由静电板、感光层和真空腔组成。

当激光束扫描到感光鼓上时，感光鼓会在被照射的地方带上静电荷。

4. 显影装置：显影装置用来将激光打印机传递的信息转化为实际的图像。

它由磁性轮、开关板、墨粉盒等部件组成。

当感光鼓上的静电荷被打印介质上的磁性轮吸附时，墨粉就会附着在打印介质上，形成图像或文字。

5. 热压装置：热压装置是将墨粉固定在打印介质上的关键设备。

当墨粉盒通过热压装置时，墨粉会被加热，同时与打印介质发生反应，使墨粉与打印介质牢固结合。

6. 控制系统：激光打印机的控制系统负责控制整个打印过程。

它接收计算机发送的指令，通过传感器获取打印状态，并向各个部件发送控制信号。

控制系统能够实现打印速度、打印质量和打印内容的调整。

激光打印机的工作原理使其具有以下优点：1. 高速打印：激光打印机能够以较高的速度进行打印，适用于大批量印刷和快速打印需求。

2. 高质量：激光打印机的分辨率较高，能够打印出清晰的图像和文字，满足专业印刷的要求。

3. 静音工作：激光打印机工作时几乎没有噪音，适用于需要安静环境的场所使用。

4. 节约耗材：激光打印机采用墨粉进行打印，相比传统喷墨打印机可节约更多耗材成本。

5. 宽兼容性：激光打印机能够兼容多种打印介质，如普通纸张、照片纸、卡片等。

激光打印机原理完整版讲解1. 激光扫描：激光打印机内部有一个激光器，通过控制激光束的强度和方向，使其在感光鼓上形成静电潜像。

感光鼓是一个圆柱形的鼓，表面涂有感光材料，当激光束照射到感光材料上时，感光材料会根据激光束的强度产生电荷。

2. 显影：感光鼓上的静电潜像通过显影器上的墨粉被吸附到感光鼓上。

显影器是一个带有磁性的装置，通过磁场将墨粉吸附到感光鼓上。

3. 转印：感光鼓上的墨粉通过转印辊被转移到纸张上。

转印辊是一个带有电荷的装置，通过电荷将墨粉从感光鼓上吸附到纸张上。

4. 定影：纸张上的墨粉通过加热和压力被熔化并固定在纸张上。

加热器是激光打印机内部的一个装置，通过加热将墨粉熔化并固定在纸张上。

激光打印机的工作原理相对简单，但其打印速度快、打印质量高，因此在办公室和商业环境中被广泛应用。

激光打印机原理完整版讲解1. 激光扫描：激光打印机内部有一个激光器，通过控制激光束的强度和方向，使其在感光鼓上形成静电潜像。

感光鼓是一个圆柱形的鼓，表面涂有感光材料，当激光束照射到感光材料上时，感光材料会根据激光束的强度产生电荷。

2. 显影：感光鼓上的静电潜像通过显影器上的墨粉被吸附到感光鼓上。

显影器是一个带有磁性的装置，通过磁场将墨粉吸附到感光鼓上。

3. 转印：感光鼓上的墨粉通过转印辊被转移到纸张上。

转印辊是一个带有电荷的装置，通过电荷将墨粉从感光鼓上吸附到纸张上。

4. 定影：纸张上的墨粉通过加热和压力被熔化并固定在纸张上。

加热器是激光打印机内部的一个装置，通过加热将墨粉熔化并固定在纸张上。

激光打印机的工作原理相对简单，但其打印速度快、打印质量高，因此在办公室和商业环境中被广泛应用。

激光打印机原理完整版讲解激光打印机的工作原理可以形象地比作一台精密的摄影机，它将数字化的文本和图像转换成可视的输出。

这个过程涉及到几个关键步骤，每个步骤都精心设计以确保打印质量。

1. 数据处理：计算机发送的打印作业被转换为打印机能够理解的格式。

激光打印机工作原理和过程激光打印机工作原理和过程：一激光打印机的工作原理激光打印机的光学部分是由激光器、声光调制器、高频驱动、扫描器、同步器及光偏转器等组成，其作用是把接口电路送来的二进制点阵信息调制在激光束上，之后扫描到感光体上。

感光体与照相机构组成电子照相转印系统，把射到感光鼓上的图文映像转印到打印纸上，其原理与复印机相同。

激光打印机是将激光扫描技术和电子显像技术相结合的非击打输出设备。

根据机型的不同，打印功能也有区别，但其工作原理基本相同，都要经过：充电、曝光、显影、转印、消电、清洁、定影七道工序，其中有五道工序是围绕感光鼓进行的。

当把要打印的文本或图像输入到计算机中，通过计算机软件对其进行预处理。

然后由打印机驱动程序转换成打印机可以识别的打印命令(打印机语言)送到高频驱动电路，以控制激光发射器的开与关，形成点阵激光束，再经扫描转镜对电子显像系统中的感光鼓进行轴向扫描曝光，纵向扫描由感光鼓的.自身旋转实现。

二激光打印机感光鼓的特性及工作过程感光鼓是一个光敏器件，有受光导通的特性。

表面的光导涂层在扫描曝光前，由充电辊充上均匀电荷。

当激光束以点阵形式扫射到感光鼓上时，被扫描的点因曝光而导通，电荷由导电基对地迅速释放。

没有曝光的点仍然维持原有电荷，这样在感光鼓表面就形成了一幅电位差潜像(静电潜像)，当带有静电潜像的感光鼓旋转到载有墨粉磁辊的位置时，带相反电荷的墨粉被吸附到感光鼓表面形成了墨粉图像。

当载有墨粉图像的感光鼓继续旋转，到达图像转移装置时，一张打印纸也同时被送到感光鼓与图像转移装置的中间，此时图像转移装置在打印纸背面施放一个强电压，将感光鼓上的墨粉像吸引到打印纸上，再将载有墨粉图像的打印纸上送入高温定影装置加温、加压热熔，墨粉熔化后浸入到打印纸中，最后输出的就是打印好的文本或图像。

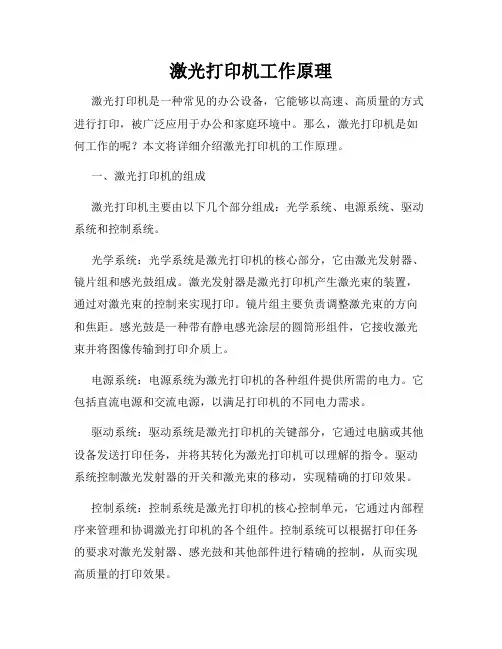

激光打印机工作原理激光打印机是一种常见的办公设备，它能够以高速、高质量的方式进行打印，被广泛应用于办公和家庭环境中。

那么，激光打印机是如何工作的呢？本文将详细介绍激光打印机的工作原理。

一、激光打印机的组成激光打印机主要由以下几个部分组成：光学系统、电源系统、驱动系统和控制系统。

光学系统：光学系统是激光打印机的核心部分，它由激光发射器、镜片组和感光鼓组成。

激光发射器是激光打印机产生激光束的装置，通过对激光束的控制来实现打印。

镜片组主要负责调整激光束的方向和焦距。

感光鼓是一种带有静电感光涂层的圆筒形组件，它接收激光束并将图像传输到打印介质上。

电源系统：电源系统为激光打印机的各种组件提供所需的电力。

它包括直流电源和交流电源，以满足打印机的不同电力需求。

驱动系统：驱动系统是激光打印机的关键部分，它通过电脑或其他设备发送打印任务，并将其转化为激光打印机可以理解的指令。

驱动系统控制激光发射器的开关和激光束的移动，实现精确的打印效果。

控制系统：控制系统是激光打印机的核心控制单元，它通过内部程序来管理和协调激光打印机的各个组件。

控制系统可以根据打印任务的要求对激光发射器、感光鼓和其他部件进行精确的控制，从而实现高质量的打印效果。

二、激光打印机的工作原理当我们点击打印按钮，电脑会通过驱动系统发送打印任务到激光打印机。

激光打印机开始工作时，激光发射器会发出一束激光束，该激光束经过镜片组的调整后，被聚焦在感光鼓上。

感光鼓上的静电感光涂层遇到激光束后，在光的作用下会发生电离，形成一个电荷图案，该电荷图案对应着待打印的图像信息。

接下来，感光鼓会旋转，将电荷图案传输到打印介质上。

打印介质可以是纸张或其他可打印的材料。

当感光鼓与打印介质接触时，感光鼓上的电荷图案会转移到打印介质上，完成一次打印。

在实际的打印过程中，激光打印机会通过多次扫描和传输来完成整个图像的打印。

每次扫描，激光发射器会根据驱动系统发送的指令，精确地控制激光束的开启和关闭，从而打印出正确的图像。
