柴油机的混合气与燃烧室

柴油机的燃烧室根据混合气形成方式及燃烧室的结构特点，柴油机的燃烧室可分为两大类，即直接喷射式燃烧室和间接喷射式(或称分开式)燃烧室。

其中直接喷射式燃烧室又可分为开式燃烧室和半开式燃烧室;分开式(或分隔式)燃烧室可分为涡流室燃烧室和预燃室燃烧室。

l.直接喷射式燃烧室直接喷射式(简称直喷式)燃烧室是因燃油直接喷射在燃烧室内而得名的。

这种燃烧室的结构主要取决于活塞顶上的凹坑形状。

通常根据燃烧室深浅又划分为开式燃烧室(燃烧室口径与气缸直径之比dk/D=0.8以上)和半开式燃烧室(燃烧室口径与气缸直径之比dk/D=0.35~0.65)两类。

(1)开式燃烧室。

开式燃烧室是一种由活塞顶面及气缸盖底面之间形成的、中间没有明显分隔的燃烧室。

这种燃烧室的结构特点是，活塞顶上的凹坑直径较大、深度较浅、没有缩口、呈浅盆形或浅ω形，以适应油束的形状。

与燃烧室相匹配的多孔喷油器装置在气缸盖中央，喷孔数为6~12个，孔径为0.25~0.80mm，喷油角度为140°~160°，喷油压力较高，一般为20~40MPa，最高喷油压力甚至高达l00MPa以上。

这种燃烧室内一般不组织空气涡流运动，其混合气体的形成主要靠燃油的喷散雾化，对燃油雾化质量要求较高。

开式燃烧室的特点是形状简单、结构紧凑、散热面积小、无节流损失，因而燃油消耗率低，而且起动较容易。

由于这种燃烧室是均匀的空间混合，在滞燃期内形成的可燃混合气体数量较多，因而最高燃烧压力Pz和平均压力升高率△P/△ρ较高，柴油机工作比较粗暴。

而且易冒黑烟，排气中NOx的生成量较高，对转速和燃油品质较敏感，且对燃油系统的要求较高。

柴油机所使用的多孔喷油嘴孔径小，容易堵塞。

由于上述特点，开式燃烧室适用于大型中低速柴油机。

(2)半开式燃烧室。

这种燃烧室在某种程度上被分为两部分，其中一部分由设置在活塞顶部或气缸盖底面上的凹坑组成，另一部分由活塞顶面到气缸盖底面之间的空间组成，两者间有较大的喉口相连通。

2．对柴油机燃烧室的要求：
① α小，但应燃烧完全及时； ② 适度的ΔP/ΔΦ和Pz值；以保证工作柔和，
平稳，可靠； ③ 排气品质好； ④ 变工况适应好；应在负荷、转速变化时，
柴油机性能稳定； ⑤ 冷起动性好； ⑥ 制造、维修方便。
3、直喷式燃烧室的空气涡流运动
空气涡流运动是加速混合气形成的 有效手段；也是保证完善燃烧的重 要条件。
3．影响喷注质量的主要因素：
喷注结构，喷油压力，气缸内空气的压力，柴油
的粘度等。
二、空气运动对混合气形成的影响
缸内空气的涡流运动能加速雾化的油滴与 周围空气的混合，促进燃烧过程的进行。
但涡流过强，会使燃烧产物与邻近的喷注重叠； 涡流过强也使进气阻力加大，充量系数下降。
三、典型燃烧室结构分析
1．燃烧室分为两大类:直喷式和分开式。 直喷式燃烧室：燃油直接喷入由活塞顶和缸盖形成的

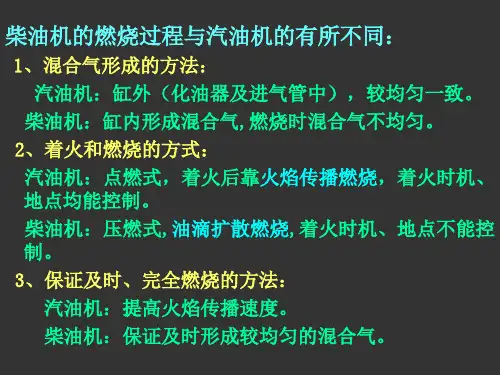

汽油机：提高火焰传播速度。 柴油机：保证及时形成较均匀的混合气。
第一节 混合气形成与燃烧过程
一、燃烧方式--油滴扩散燃烧
柴油机是在压缩过程中活塞接近上止点时,借助喷 油设备将燃油在高压下成雾状喷入燃烧室,以便 与空气形成可燃混合气。
油滴的着火要满足两个条件： （1）混合气的温度要高于着火临界温度。 （2）混合气的浓度要适当，即混合气的浓度要在
不变）
面容比大，经济性较差，启动性差（传热和流动损失大，装电热塞）
涡流室式燃烧室
1）预燃室式燃烧室
混合气形成：空间雾化混合为主。一般采用轴针 式喷油器。
主要特点：
喷雾质量要求不高（预燃室形成强的紊流和二次喷射的燃
烧涡流形成混合气）。
ΔP/ΔΦ较小，工作柔和。 空气利用率高，α值可较小。 变工况适应性好，对转速不敏感。 NOx排放低 启动性差，面容比较大，经济性差 低速噪声（惰转噪声）大(预燃室气体速度低，油束贯穿力大，

运动速度和油膜厚度。
二、分隔式燃烧室
涡流室燃烧室 • 预燃室燃烧室 涡流室容积约占整个燃烧 室压缩容积的50%-60% • 预燃室容积约占整个燃烧 • 通道的截面积约为活塞截 室压缩容积的35%-45% 面积的 1%～3.5％ • 通道的截面积约为活塞截 • 涡流室燃烧过程 面积的0.3%-0.6％ • 预燃室燃烧过程
机械噪声
由曲轴连杆活塞机构、配气
机构、齿轮系、喷油泵及其 它附属机构等部分的高速运 动并与其相邻零部件发生频 繁的机械撞击，激励结构振 动而产生的噪声。
燃烧噪声
因为迅速地燃烧引起燃烧室
内压力急剧变化
控制噪声与振动的措施
1）控制燃烧过程来降低燃烧噪声。 2）改进机体等有关零部件的结构，降低结构振动的振幅 和提高共振频率。 3）为减小撞击力，尽可能减小缸套与活塞之间、轴承、 传动齿轮等处的间隙。为减小惯性力应减小运动件的质量， 并在可能的情况下，适当降低活塞平均速度。 4）应用吸振减振材料制造薄板零件 5）改进消声器的结构、材料；改进空气滤清器、冷却风 扇等的设计及适当调节配气相位以降低气体动力噪声。 6）遮蔽噪声源
三、对喷射系统的要求
理想的喷油规律： 更高的喷射压力和喷油速 率以及更短的喷油持续时 间已是技术发展的一个明 显趋势。 为避免柴油机工作过于粗 暴，又希望实现“先缓后 急”的喷油规律。 在所有的工况下都希望在 喷射结束阶段能尽可能迅 速地结束喷射。
四、柴油机电控喷射系统
电控喷射系统突出优 点是控制的准确性和 响应的快速性。 系统的基本控制量： • 循环喷油量的控制 • 供油提前角控制
第二节 燃油喷射和雾化
一、供油系统和喷射过程
柴油机供油系统 喷油泵速度特性及其校正 喷射过程 供油规律和喷油规律 不正常喷射现象和喷射系统中的穴蚀 破坏

.
11
三、柴油机的有害排放物和振动噪声
CO和HC的生成机理与汽油机相同，但a>1，缝隙激冷效应
小，故其排放小。 柴油机有害排放物：NOx, PM, 且二者矛盾。 CO2 1) NOx的生成机理:
根据燃料及其混合气形成方式分为： 热力NO(Themal NO)和快速NO（Prompt NO） ➢ 热力NO产生条件：高温、富氧、滞留时间汽油机
适应高效率低排放燃烧方式的要求
.
26
二、喷射雾化和油束特性
➢ 喷雾(油束)特性取决于喷油器的结构、喷射压力和背压， 是影响混合气形成的主要因素
➢ 油束特性：用几何形状和雾化质量评价
几何形状：贯穿距离L ；贯穿率和喷雾锥角或B
贯穿率：油束射程与喷 孔出口沿喷孔轴线到达 燃烧室壁面的距离的比
核心部分液滴 密集，速度高
.
粒径分布
粒子直径/nm
15
高温：在预混合火焰温度2000~2400K范围内出现峰值； 在
扩散火焰区缺氧
实验结果
未氧化PM。
由 HC
向碳烟
的转换
T>2400K时：PM
率
计算结果
C原子不易凝聚；
已形成的碳烟氧化。
急速加热到1700K以上 时，聚乙炔及碳蒸汽成 为中间产物而生成碳烟
➢危害：致癌物；大气可见度
喷射压力与供油压力有关; 但非线性关系，不可控。
.
30
直列泵
VE型分配泵： 一个柱塞，与固定
在一起的端面凸轮 盘一同旋转
调速手柄
调速套筒 飞锤 燃油入口
停车 调速弹簧 手柄
流回油箱
溢流节流孔
张力杠杆 断油阀
供油量控制：通过驾驶 调 压 阀 员/调速器调节油量控制
