均压环、门窗接地及避雷网安装方案

七、防雷及接地安装施工方案1、编制依据1、《建筑物防雷设计规范》GB50057-94（1994年版）2、《建筑电气工程质量验收规范》GB50303-20233、《建筑物电子信息系统防雷技术规范》GB50343-20234、《防雷接地工程与等电位联结》5、05D10标准图集6、《电气装置安装工程接地装置施工及验收规范》GB50169-922、工程概况本工程为按三类防雷设防，采用以下措施:1.防直接雷的接闪器运用Φ10镀锌圆钢为避雷带，设于建筑物顶部屋檐上，凡屋顶裸露的金属构件和金属管道均需与避雷装置焊接。

2.引下线运用四根以上框架柱主筋作防雷引下线，引下线与避雷带均通过预留埋件焊接，引下线个连接处主筋均由土建可靠焊接，并于室外地平下0.8m 处由预留埋件焊接出，并出墙外皮1.0m以上，另在建筑物四角结构柱距室外地平0.5m处各预留暗装断接卡子盒与柱主筋焊接，以便实测接地电阻。

3.本工程运用基础钢筋网及桩筋为防雷及电气保护共用接地极，接地连接线运用建筑物桩台板外圈>Φ10两根桩台板板面钢筋作环行连接，环行连接线需与所通过的桩内四根主筋可靠焊接。

建筑物上部所需接地线均从环行连接线引出，接地极接地电阻不大于1欧姆，达不到规定，需增长人工接地极。

3、施工准备技术准备（1）施工图纸和技术资料齐全。

（2）施工方案编制完毕并经审批。

（3）施工前应组织参与施工的人员熟悉图纸、方案，并进行安全、技术交底。

材料（1）接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计规定，且所有为镀锌材料，产品有材质证明及产品出厂合格证。

（2）辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。

（3）电焊条、沥青漆、油漆、支架、预埋铁架、水泥、砂子等。

机具设备及劳动力准备（1）手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。

（2）电动工具：电锤、冲击锤、电焊机、角磨机等。

（3）测试工具：小线、线坠、卷尺、粉线袋、水平尺等。

2024年避雷网安装方案范本____年避雷网安装方案一、引言现代社会中，电气设备使用广泛，但同时也存在电气事故的风险。

为了有效防范电气事故，保障人身财产安全，避雷网的安装成为必要措施之一。

本方案将详细介绍____年避雷网安装方案，包括避雷网的选材、设计与安装等方面。

二、避雷网选材1. 避雷网的选材应根据现场条件、环境要求和使用性能等因素综合考虑。

2. 选用的避雷网材料应具有良好的耐腐蚀、耐候性能，能够长期抵御自然环境的侵蚀。

3. 避雷网材料应符合国家相关标准要求，经过质量检验合格。

三、避雷网设计1. 根据实际需要，确定避雷网的安装位置和范围。

2. 避雷网的设计应满足以下要求：- 能有效抵御雷击和静电的影响，确保电气设备的正常运行。

- 结构牢固，能够承受自然灾害和外力冲击，确保避雷网的可靠性和使用寿命。

- 避雷网布置合理，能够最大程度覆盖电气设备的周围，减少雷击的可能性。

四、避雷网安装步骤1. 安全措施：- 执行安全操作规程，佩戴好安全防护用品，确保人身安全。

- 在安装过程中，必要时采取临时避雷措施，以防止可能的雷击伤害。

2. 准备工作：- 检查安装工具和材料的完整性和可用性。

- 清理安装场地，确保避雷网的安装顺利进行。

- 根据设计要求，制定详细的安装计划和施工方案。

3. 安装避雷杆：- 按照设计要求，在合适的位置固定避雷杆。

- 使用工具和固定材料，确保避雷杆的稳固性和可靠性。

4. 安装避雷线和连接件：- 将避雷线沿着设备周围布置，并使用连接件连接避雷杆和避雷线。

- 根据需要，采取必要的加固措施，确保避雷线的稳定性和可靠性。

- 配备合适的接地装置，确保避雷线与地面的良好接触。

5. 安装避雷网：- 根据设计要求，将避雷网逐步安装在设备的周围，并连接好避雷线和避雷网。

- 在安装过程中，注意保持避雷网与设备之间合适的间隙，以减少雷击可能性。

6. 安全检查：- 安装完成后，进行全面的安全检查，确保避雷网安装符合相关标准和要求。

防雷接地施工流程一、基础接地桩基接地极施工水平接地极由地梁的主筋构成，垂直接地极由每桩内2根钢筋构成。

接地极施工时，桩内的钢筋与地梁的钢筋采用不小于∮10圆钢搭接，宜采用双面焊，焊缝长度≥6d，单面焊接焊接长度≥12d。

柱与梁、梁与梁、柱与挡土墙地梁之间应用圆钢焊接连接，焊接必须采用双面焊，以保证总等电位连接地可靠性和安全性。

（地梁钢筋采用螺纹连接时，螺纹连接处必须用Φ10圆钢作跨接焊）钢筋弯曲半径不小于10d、特殊情况不小于6d。

阀基接地极施工水平接地极由阀板基础上部钢筋网构成，以柱筋作为垂直接地极。

在施工阀板基础水平钢筋网时，直接将其水平钢筋焊接连通，焊接长度大于140mm。

独基接地极施工水平接地极为40*4镀锌扁钢，以柱筋作为垂直接地极（泄流钢筋需与底板筋可靠焊接），以底板筋作为放电极。

凡扁钢交接处均需用圆钢搭接，每柱需引2根与扁钢可靠连接。

二、引下线引下线施工1、按图纸所标注位置定位引下线位置，引下线采用2根不小于Φ16的筋（如柱内主筋无Φ16 钢筋则焊接4根Φ14钢筋作为引下线，直径不得小于12mm ）引下线与地梁钢筋、柱筋连接采用不小于Φ12的圆钢搭接，双面焊接焊缝长度大于圆钢直径6ｄ，圆钢弯曲半径大于圆钢直径6ｄ，并用油漆标记（方便查找）。

（主筋冷搭接处必须焊接、丝接必须跨接焊接，当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理）。

2、随钢筋逐层串联焊接至顶层，并焊接出屋面一定长度的引下线镀锌扁钢40×4或Φ12的镀锌圆钢。

（弯曲处不应小于90度，并不得弯成死角，建议弯曲角度120°）。

引下线应躲开人较易接触到的地点，引下线除设计有特殊要求外，镀锌扁钢截面不得小于48mm，镀锌圆钢直径不得小于10mm，明装引下线在地面以上2m段套上保护管，并卡固及刷红白油漆。

阀基中引下线必须与阀基底部钢筋连通。

引下线的间距按设计要求设置。

三、等电位等电位施工住宅供电系统采用TT、TN—C—S或TN—S接地制式，并进行总等电位联结；卫生间应作局部等电位联结。

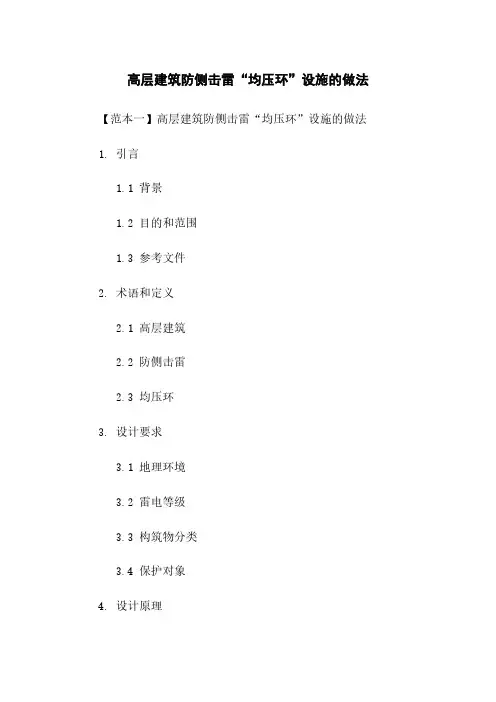

高层建筑防侧击雷“均压环”设施的做法【范本一】高层建筑防侧击雷“均压环”设施的做法1. 引言1.1 背景1.2 目的和范围1.3 参考文件2. 术语和定义2.1 高层建筑2.2 防侧击雷2.3 均压环3. 设计要求3.1 地理环境3.2 雷电等级3.3 构筑物分类3.4 保护对象4. 设计原理4.1 侧击雷原理 4.2 均压环原理4.3 设计考虑因素5. 设计流程5.1 前期调研5.2 方案设计5.3 参数计算5.4 设备选择5.5 结构设计5.6 安装调试6. 设备选择与安装 6.1 雷电保护装置 6.2 均压环设备6.3 安装要求7. 施工实施7.1 施工准备7.2 施工工序7.3 施工质量控制8. 系统调试与检测8.1 电气连通性检测8.2 地接系统测试8.3 整体调试与检测9. 维护与管理9.1 定期维护计划9.2 故障维修处理9.3 风险评估与改进措施【文档结尾】1. 本文档涉及附件：- 附件1：高层建筑防侧击雷设计图纸- 附件2：均压环设备规格表2. 本文所涉及的法律名词及注释：- 侧击雷：指雷电自然形成的电流在接地系统中的侧击效应。

- 均压环：是一种通过提供预设的低阻抗路径，使侧击雷电流按分配到全部的电气设备和金属构件上，从而达到减缓雷电侧击效应的技术措施。

【范本二】高层建筑侧击雷“均压环”防护措施实施方案1. 引言1.1 背景1.2 目的和范围1.3 参考文件2. 术语和定义2.1 高层建筑2.2 侧击雷2.3 均压环3. 规划与设计3.1 地理环境分析3.2 雷电等级评估3.3 构筑物分类与保护对象4. 设计原理4.1 侧击雷产生的原理4.2 均压环的工作原理4.3 设计考虑因素5. 设备与材料选择5.1 正闪防护装置的选型5.2 均压环设备的选择5.3 安全耐久材料的选取6. 施工执行6.1 施工准备工作6.2 架设均压环设备6.3 安装正闪防护装置7. 系统调试与检测7.1 系统接地方式的测试与检验 7.2 均压环的电气连通性检测7.3 正闪防护装置的测试与调试8. 维护与管理8.1 定期维护计划8.2 故障维修处理8.3 风险评估与改进措施【文档结尾】1. 本文档涉及附件：- 附件1：高层建筑侧击雷防护方案图纸- 附件2：均压环设备规格表2. 本文所涉及的法律名词及注释：- 侧击雷：指雷电自然形成的电流在接地系统中的侧击效应。

防雷均压环的做法措施《防雷均压环的做法措施》防雷均压环这东西啊，就像是大楼的防雷小卫士。

那怎么做这个小卫士呢？这可得好好唠唠。

做防雷均压环，选材是个大事儿。

就像咱挑水果得挑新鲜的一样，材料得挑那种导电性好的。

一般啊，扁钢或者圆钢就很不错。

扁钢就像是个扁扁的长条面包，它的宽度和厚度都有讲究呢。

圆钢呢，就像根粗壮的铁棍子。

这些材料的规格要是不合标准啊，那防雷均压环就像个没吃饱饭的士兵，没啥力气去抵御雷电这个大坏蛋。

再说说安装的高度吧。

这就好比给小卫士找个合适的站岗位置。

一般来说啊，它得在建筑物一定高度的地方开始设置。

比如说高层的大楼，要是均压环安装得太低了，那雷电可能就从上面偷偷溜进去了，就像小偷从窗户翻进屋子一样。

那要是安装得太高呢，又有点浪费材料，还可能影响大楼的美观，就像给人戴了个超大号的帽子，看着就别扭。

安装的间距也不能马虎。

这就像种树，得有个合适的间隔。

均压环之间的间距要是太大了，那防雷的效果就会大打折扣，就像篱笆的缝隙太大，啥小动物都能钻进来。

要是间距太小呢，又会增加成本，还可能给建筑结构带来不必要的麻烦，就像在墙上密密麻麻地钉钉子，墙也受不了啊。

焊接也是很关键的一步。

焊接得牢固，就像把小卫士的关节都接得死死的。

如果焊接不牢，就像小卫士的胳膊腿是松的，那在雷电来的时候，肯定就抵挡不住了。

焊接的时候啊，得把接口处处理得干干净净的，就像咱们洗脸得洗干净一样，要是有脏东西夹在中间，那焊接的质量肯定好不了。

在建筑物拐角的地方，防雷均压环得特殊对待。

这就好比打仗的时候，拐角处是个容易被攻击的地方。

均压环在这儿就得更牢固、更连续，可不能在这儿断了链子。

要是断了，那就像防线有了个大口子，雷电这个敌人就会趁虚而入。

还有啊，防雷均压环得和建筑物的接地系统连接好。

这接地系统就像是小卫士的脚，牢牢地扎根在地上。

如果连接不好，那均压环就像个没脚的人，根本没法把雷电的能量导入大地这个大仓库里。

就像水管没接好，水就流不到该去的地方一样。

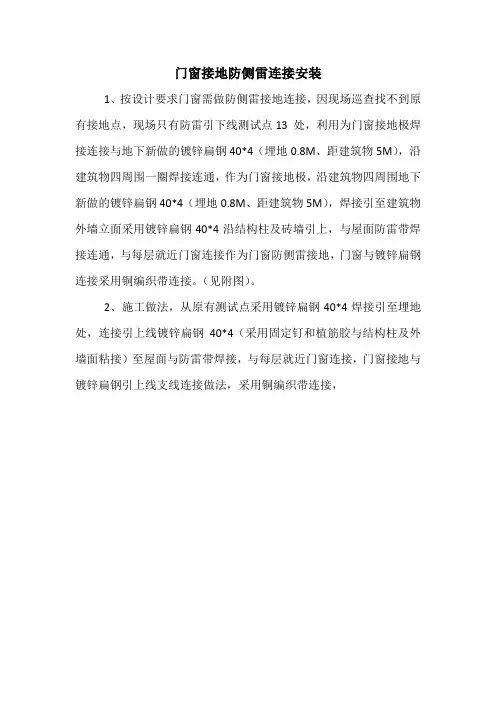

门窗接地防侧雷连接安装
1、按设计要求门窗需做防侧雷接地连接，因现场巡查找不到原有接地点，现场只有防雷引下线测试点13 处，利用为门窗接地极焊接连接与地下新做的镀锌扁钢40*4（埋地0.8M、距建筑物5M），沿建筑物四周围一圈焊接连通，作为门窗接地极，沿建筑物四周围地下新做的镀锌扁钢40*4（埋地0.8M、距建筑物5M），焊接引至建筑物外墙立面采用镀锌扁钢40*4沿结构柱及砖墙引上，与屋面防雷带焊接连通，与每层就近门窗连接作为门窗防侧雷接地，门窗与镀锌扁钢连接采用铜编织带连接。

（见附图）。

2、施工做法，从原有测试点采用镀锌扁钢40*4焊接引至埋地处，连接引上线镀锌扁钢40*4（采用固定钉和植筋胶与结构柱及外墙面粘接）至屋面与防雷带焊接，与每层就近门窗连接，门窗接地与镀锌扁钢引上线支线连接做法，采用铜编织带连接，。

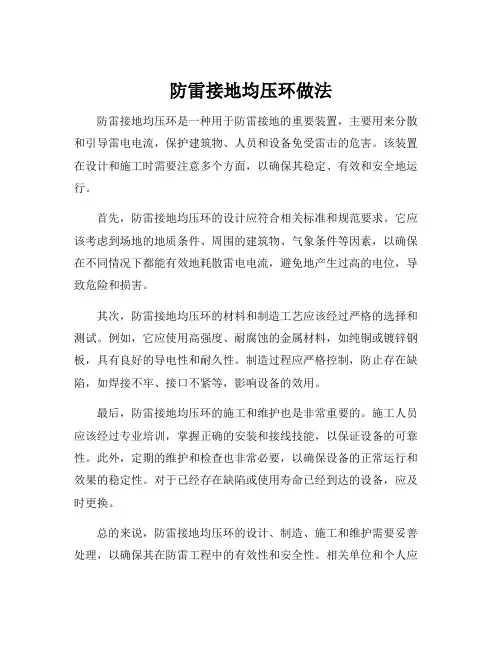

防雷接地均压环做法
防雷接地均压环是一种用于防雷接地的重要装置，主要用来分散和引导雷电电流，保护建筑物、人员和设备免受雷击的危害。

该装置在设计和施工时需要注意多个方面，以确保其稳定、有效和安全地运行。

首先，防雷接地均压环的设计应符合相关标准和规范要求。

它应该考虑到场地的地质条件、周围的建筑物、气象条件等因素，以确保在不同情况下都能有效地耗散雷电电流，避免地产生过高的电位，导致危险和损害。

其次，防雷接地均压环的材料和制造工艺应该经过严格的选择和测试。

例如，它应使用高强度、耐腐蚀的金属材料，如纯铜或镀锌钢板，具有良好的导电性和耐久性。

制造过程应严格控制，防止存在缺陷，如焊接不牢、接口不紧等，影响设备的效用。

最后，防雷接地均压环的施工和维护也是非常重要的。

施工人员应该经过专业培训，掌握正确的安装和接线技能，以保证设备的可靠性。

此外，定期的维护和检查也非常必要，以确保设备的正常运行和效果的稳定性。

对于已经存在缺陷或使用寿命已经到达的设备，应及时更换。

总的来说，防雷接地均压环的设计、制造、施工和维护需要妥善处理，以确保其在防雷工程中的有效性和安全性。

相关单位和个人应
加强对该装置的了解和认识，提高对防雷工程的意识和重视程度，为建设安全、稳定、可靠的社会环境做出自己的贡献。

屋面避雷网及均压环施工工艺1.前言 (2)2.工艺特点 (2)3.适用范围 (2)4.施工工艺流程、施工方法及要点 (2)4.1施工工艺流程图 (2)4.2技术交底及施工准备 (2)4.3操作工艺 (3)5.机具设备 (5)6.劳动力组织 (5)7.质量要求及质量控制 (5)7.1材料质量要求 (5)7.2安装质量要求 (6)7.3、施工中容易出现的质量问题 (6)7.4对质量问题采取的控制及处理措施 (7)8.安全及职业健康保证措施 (7)9.环保及成品保护措施 (8)10.效益分析 (8)11.工程实例 ............................................................................................................................... 错误!未定义书签。

1.前言随着可利用土地的减少,发展高层建筑已成为解决人类居住问题的必经之路.而雷击对高层建筑本身及其内部人员、设备造成的影响和损失也越来越明显,因此如何加强高层建筑的防雷击保护,避免或减少人员伤亡和财产损失就成为目前高层建筑研究的重要课题之一.2.工艺特点本工艺在吸收传统工艺做法优点的基础上,进一步加强建筑屋及屋内人员、设备的保护，增强了建筑物屋外观和实用效果.3.适用范围本工艺适用于一般工业与民用建筑的屋面避雷网及均压环施工.4.施工工艺流程、施工方法及要点4.1施工工艺流程图4.2技术交底及施工准备防雷接地系统施工前必须有经公司技术部、现场监理单位（或业主单位）批准的施工方案,同时在施工中应根据批准的施工方案，结合现场的实际情况进行施工技术交底,明确材料质量要求、施工方法、施工中应注意的事项、质量标准和质量保证措施、安全、环保以及文明施工等方面的要求.施工准备包括材料、工机具、劳动力、施工作业条件等方面的准备.4.2.1屋面避雷网（带）及均压环施工的材料准备(1)屋面避雷网（带）所使用的主要材料的型号和规格由设计选定。

高层建造防侧击雷均压环的做法高层建造防侧击雷均压环的做法一、背景介绍高层建造是现代城市建设中不可或者缺的重要组成部份，然而，由于高层建造在城市中的地理位置和高度等特殊因素，其容易成为雷电的主要吸引物之一。

雷电击中高层建造不仅会造成重大的人员伤亡和财产损失，还会对城市的电力设施和通信系统造成严重影响。

因此，为了保障高层建造及其周边地区的安全稳定运行，防侧击雷措施显得尤其重要。

二、高层建造防侧击雷的原理与目的高层建造防侧击雷的基本原理是通过合理布设防雷设备，引导和分散雷电电流，有效降低雷击概率。

其主要目的是减少雷灾事故的发生，保护高层建造和周边设施的安全，维护城市的基础设施运行。

三、高层建造防侧击雷的具体做法1. 工程前期准备1.1 制定防雷施工方案1.2 确定防雷施工单位1.3 编制工程防雷施工组织设计1.4 申请相关审批文件2. 防雷设备及材料选型与采购2.1 根据建造物的高度和结构特点，选用合适的防雷设备 2.2 选择符合国家相关标准的防雷材料2.3 进行设备及材料的采购3. 防雷施工过程3.1 安全施工3.1.1 确保施工现场周围的安全环境3.1.2 配备专业的施工人员和防护设备3.2 设备安装3.2.1 根据设计方案进行设备安装3.2.2 检查设备安装质量3.3 接地系统施工3.3.1 确定接地位置和数量3.3.2 进行接地系统施工3.4 雷电监测系统的安装3.4.1 选择合适的雷电监测系统 3.4.2 按照要求进行安装3.5 施工验收四、行业标准与相关法律1. 高层建造防雷设计规范2. 防雷器材质量检验标准3. 高层建造工程施工技术规范4. 建设工程雷电防护通用技术规范附件：1. 防雷施工方案2. 防雷设备选型报告3. 防雷材料采购清单4. 防雷施工组织设计5. 施工现场安全环境检查报告6. 设备安装质量检查报告7. 接地系统施工图纸8. 雷电监测系统安装方案9. 施工验收报告法律名词及注释：1. 建设工程质量管理条例：对建设工程质量管理和监督的法律规定。

防雷接地施工流程一、基础接地桩基接地极施工水平接地极由地梁的主筋构成，垂直接地极由每桩内2根钢筋构成。

接地极施工时，桩内的钢筋与地梁的钢筋采用不小于∮10圆钢搭接，宜采用双面焊，焊缝长度≥6d，单面焊接焊接长度≥12d。

柱与梁、梁与梁、柱与挡土墙地梁之间应用圆钢焊接连接，焊接必须采用双面焊，以保证总等电位连接地可靠性和安全性。

（地梁钢筋采用螺纹连接时，螺纹连接处必须用Φ10圆钢作跨接焊）钢筋弯曲半径不小于10d、特殊情况不小于6d。

阀基接地极施工水平接地极由阀板基础上部钢筋网构成，以柱筋作为垂直接地极。

在施工阀板基础水平钢筋网时，直接将其水平钢筋焊接连通，焊接长度大于140mm。

独基接地极施工水平接地极为40*4镀锌扁钢，以柱筋作为垂直接地极（泄流钢筋需与底板筋可靠焊接），以底板筋作为放电极。

凡扁钢交接处均需用圆钢搭接，每柱需引2根与扁钢可靠连接。

二、引下线引下线施工1、按图纸所标注位置定位引下线位置，引下线采用2根不小于Φ16的筋（如柱内主筋无Φ16 钢筋则焊接4根Φ14钢筋作为引下线，直径不得小于12mm ）引下线与地梁钢筋、柱筋连接采用不小于Φ12的圆钢搭接，双面焊接焊缝长度大于圆钢直径6ｄ，圆钢弯曲半径大于圆钢直径6ｄ，并用油漆标记（方便查找）。

（主筋冷搭接处必须焊接、丝接必须跨接焊接，当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理）。

2、随钢筋逐层串联焊接至顶层，并焊接出屋面一定长度的引下线镀锌扁钢40×4或Φ12的镀锌圆钢。

（弯曲处不应小于90度，并不得弯成死角，建议弯曲角度120°）。

引下线应躲开人较易接触到的地点，引下线除设计有特殊要求外，镀锌扁钢截面不得小于48mm，镀锌圆钢直径不得小于10mm，明装引下线在地面以上2m段套上保护管，并卡固及刷红白油漆。

阀基中引下线必须与阀基底部钢筋连通。

引下线的间距按设计要求设置。

三、等电位等电位施工住宅供电系统采用TT、TN—C—S或TN—S接地制式，并进行总等电位联结；卫生间应作局部等电位联结。

建筑门窗接地施工方案一、工程概况与要求本工程为XX商业大厦的门窗接地施工，总计包含XX扇门窗的接地工作。

工程要求确保所有门窗的接地系统符合国家标准，确保建筑的整体电气安全，保障人员生命财产安全。

二、接地系统设计接地系统采用TN-S系统，门窗金属框架与建筑主接地网相连。

接地电阻应不大于XX欧姆。

每个门窗框架至少设置两处接地连接点，确保接地可靠。

三、材料准备与检验选用符合国家标准的接地线、接地端子等材料。

材料进场前进行质量检验，确保无损坏、无锈蚀、规格型号正确。

准备施工所需的工具和设备，并进行检查和维护。

四、施工流程与步骤清理门窗框架表面的油漆、灰尘等，确保接地连接点清洁。

在门窗框架上标出接地连接点的位置。

使用专用工具在标记位置钻孔，安装接地端子。

连接接地线与接地端子，确保连接牢固。

将接地线引至建筑主接地网，并与之可靠连接。

五、质量控制措施施工过程中，严格执行技术交底，确保施工人员明确施工要求。

对关键施工步骤进行旁站监督，确保施工质量。

施工完成后进行电阻测试，确保接地电阻符合要求。

六、安全施工规范施工人员应佩戴安全帽、手套等防护用品。

施工现场应设置警示标志，禁止非施工人员进入。

施工过程中，应注意防止电火花引起的火灾事故。

七、成品保护方案施工完成后，对门窗框架进行清洁，去除施工痕迹。

对接地系统进行标识，防止误操作。

定期对接地系统进行检查和维护，确保其长期可靠运行。

八、验收标准与方法验收标准：接地电阻不大于XX欧姆；接地连接牢固无锈蚀；接地系统标识清晰。

验收方法：使用专用仪器进行接地电阻测试；目视检查接地连接点和标识情况。

本施工方案经审核批准后生效，施工过程中应严格按照方案执行，确保工程质量和施工安全。

一、方案背景随着城市化进程的加快，高层建筑日益增多，建筑物高度逐渐提高，雷电灾害的风险也随之增大。

高层建筑门窗作为建筑物的重要组成部分，其防雷接地设计对于保障建筑物和人员安全至关重要。

本方案针对高层建筑铝合金门窗的防雷接地问题，提出以下专项方案。

二、防雷接地设计原则1. 符合国家标准和规范要求，确保建筑物安全可靠。

2. 综合考虑建筑物的使用功能、结构特点、地理位置等因素，制定合理的防雷接地方案。

3. 采用经济、实用、可靠的防雷接地技术。

4. 确保防雷接地系统具有足够的防护能力，满足建筑物防雷要求。

三、防雷接地设计方案1. 防雷类别划分根据《建筑物防雷设计规范》（GB50057-2010）的要求，结合本工程实际情况，将建筑物划分为第二类防雷建筑物。

2. 防雷接地系统设计（1）接地体设计1）接地体采用埋地圆钢，直径不小于φ10mm，深度不小于0.5m，间距不大于5m。

2）接地体与建筑物基础钢筋连接，确保接地体与建筑物基础钢筋形成一个闭合的接地网。

3）接地体与接地母线连接，接地母线直径不小于φ16mm。

（2）接地线设计1）接地线采用多股铜编织线，截面积不小于16mm²。

2）接地线从接地母线引出，沿建筑物外墙敷设，与每层铝合金门窗框连接。

3）接地线在每层楼板处设置接地端子，与建筑物接地系统连接。

（3）门窗防雷连接1）铝合金门窗框与接地线连接，连接点采用专用接地夹具，确保连接牢固可靠。

2）门窗框与接地线连接处进行防腐处理，防止腐蚀。

3）门窗框与接地线连接处应进行隐蔽工程验收，确保连接质量。

3. 防雷检测1）施工完成后，对防雷接地系统进行检测，确保接地电阻符合设计要求。

2）检测内容包括接地体接地电阻、接地线接地电阻、接地网接地电阻等。

3）检测方法按照《建筑物防雷检测规范》（GB/T 32937-2016）执行。

四、施工要求1. 施工单位应严格按照防雷接地设计方案进行施工，确保施工质量。

2. 施工过程中，应做好安全防护措施，确保施工人员安全。

永泰香福汇五号地块1#、3#楼工程均压环、门窗等电位联结施工方案建设单位：哈尔滨泰鸿房地产开发有限公司监理单位：哈尔滨工大建设监理有限公司施工单位：黑龙江省建工集团有限责任公司编制日期：2013年5月日目录一、工程概况 1二、图纸设计 1三、均压环的安装 1四、门窗等电位联结 2五、金属栏杆与建筑物金属体连接 4六、均压环施工操作要点 4七、防雷接地施工组织设计及防触电的要求 5八、雨季、夏季施工的安全与防火措施 5九、施工现场急救措施 6永泰香福汇五号地块1#、3#楼工程均压环、门窗等电位联结施工方案一、工程概况永泰香福汇1#楼电气工程，总建筑面积3.75万m²。

永泰香福汇1#楼位于哈尔滨市香坊区幸福乡。

建筑地下二层，地上32层，首二层为商服，共三个单元，每层14户，住宅总套数420套。

结构属于框剪结构。

永泰香福汇3#楼电气工程，总建筑面积1.95万m²。

永泰香福汇3#楼位于哈尔滨市香坊区幸福乡。

建筑地下二层，地上22层，首二层为商服，共2个单元，每层9户，住宅总套数180套。

结构属于框剪结构。

二、图纸设计按本工程设计说明高层住宅楼防雷等级为三类防雷，高层住宅楼在超过60米高度采取防侧击雷和等电位防护措施，每层设置均压环，并将金属门窗、管道等与均压环联接成一体，在与防雷引下线焊接。

三、均压环的安装1、均压环安装采用建筑物外围结构内四周梁内主筋焊接而成。

当梁内主筋≥φ16mm2时，采用2根主筋，当梁内主钢筋≥φ12 mm2时，采用4根主筋。

作为均压环的钢筋与防雷引下线钢筋每根都有焊接连接。

搭接采用φ12的钢筋，搭接长度为均压环或引下线最大钢筋的6倍，焊接采用双面焊接，无夹渣，气孔，焊缝要饱满。

焊接完毕需要及时敲打焊渣。

2、圈梁转角处主筋的焊接及柱筋与圈梁主筋的焊接示意图：此图按照利用两根结构钢筋焊接考虑的四、门窗等电位联结建筑物外围四周的门窗均需等电位联结，采用φ10的圆钢。

一、总则
本工程属于第三类防雷、为防止侧击雷，从地面60m开始，不超过6m设置均压环。

均压环与该层外墙上的所有金属门窗、构件、引下线连接，均压环利用圈梁内主筋通长（焊接、绑扎）形成。

二、施工准备或条件
1、配合土建施工进度在圈梁钢筋绑扎时预留25×4镀锌扁钢或者Φ10圆钢；
2、连接导体宜暗敷，并应在门窗框定位后，墙面装饰层和抹灰层施工之前进行；
3、Φ10的圆钢与钢筋或门窗金属构件焊接长度不小于60mm，25×4镀锌扁钢与预埋件的焊接长度不小于50mm；
4、具体连接做法见下面做法详图；
三、各构件连接做法
图1.搭接板做法
图2.金属门连接做法
图3.金属窗连接做法
四、安全文明施工
1、施工人员进入现场均要进行安全教育，认真执行安全规章制度及操作规程，树立牢固"安全第一、预防为主"的思想；
2、施工人员进入施工现场必须戴好安全帽；
3、施工现场严禁吸烟，严禁酒后作业，施工作业中精神集中，严禁打闹；
4、在钢筋上行走时应注意脚下不要踩空；
5、现场用电气焊必须开具用火证，并设专人看管，防止发生火灾；在潮湿环境电焊作业时要垫防潮绝缘板；
6、作业高度距地面超过2米时，必须佩带安全带。

安全带绑扎固定牢固，高
挂低用；。
