麦克维尔离心式冷水机组参数【实用版】目录一、麦克维尔离心式冷水机组概述二、麦克维尔离心式冷水机组的优点三、麦克维尔离心式冷水机组的参数四、麦克维尔离心式冷水机组的应用范围五、麦克维尔离心式冷水机组的维护与保养正文一、麦克维尔离心式冷水机组概述麦克维尔离心式冷水机组是一种采用离心式压缩机的中央空调系统，具有结构紧凑、性能稳定、能耗低等优点。
该机组采用空调专用前向多翼离心式风机，具有效率高、噪声低、能耗少、结构精。
等特点，采用了高品质的空调风机厂家产品，保证了品质和可靠性。
二、麦克维尔离心式冷水机组的优点1.高效节能：麦克维尔离心式冷水机组采用离心式压缩机，具有较高的热效率，可降低能耗，节省运行成本。
2.结构紧凑：采用离心式压缩机使得整个机组结构紧凑，占地面积小，便于安装和维护。
3.性能稳定：离心式压缩机运行平稳，振动小，可确保整个空调系统的运行稳定。
4.低噪音：麦克维尔离心式冷水机组采用高品质的风机，具有低噪音的特点，可为使用者提供一个安静的环境。
三、麦克维尔离心式冷水机组的参数1.蒸发温度：蒸发温度与低压压力有关，例如 R22 冷媒低压压力为 4 公斤时，蒸发温度大约为 0 度。
蒸发温度一般与蒸发器出水温度相差 7 度。
2.冷凝器进出水温度：冷凝器进出水温度会影响到空调系统的制冷效果。
一般来说，冷凝器进水温度应高于蒸发器出水温度，以确保制冷效果的实现。
3.过热度：过热度指的是压缩机回气温度与蒸发温度差。
一般调节在8 度，即蒸发温度为 0 度时，压缩机的回气温度应为 8 度。
四、麦克维尔离心式冷水机组的应用范围麦克维尔离心式冷水机组广泛应用于商业建筑、工业厂房、办公楼等场所的中央空调系统，为使用者提供舒适的室内环境。
五、麦克维尔离心式冷水机组的维护与保养为了确保麦克维尔离心式冷水机组的正常运行和延长使用寿命，需要定期进行维护与保养。
具体包括：1.定期清洗蒸发器和冷凝器，以确保其良好的热交换效率。
2.检查压缩机运行状况，如有异常噪音、振动等现象，应及时进行检修。
一、各厂家简介：................................................................................................................. - 5 -二、开式电机与闭式电机的维修保养比较 ....................................................................... - 8 -三、各厂家产品的基本情况列表...................................................................................... - 10 -四、各品牌离心机简述....................................................................................................... - 17 -五、各大品牌离心机的优缺点 .......................................................................................... - 20 -1、麦克维尔................................................................................................................. - 20 -2、特灵......................................................................................................................... - 27 -3、开利......................................................................................................................... - 34 -4、约克......................................................................................................................... - 37 -5、四大离心机组的修缺点汇总 (43)一、各厂家简介：开利中国：开利与中国的缘分可追溯至上世纪三十年代。
各品牌离心式冷水机组生日从公司的发展起源来分的1、美国系厂商Carrier1922年，与德国C.H.Jaeger & Company公司合作试制出世界第一台整离心式制冷机。
1972年生产出世界第一台单机10000冷吨的离心式冷水机组。
离心机组的发明者，也是最早进入中国的厂家。
McQuay1935年生产出第一台离心机。
美国规模最小的离心机厂家，曾经走向破产的边缘，但因最早开发R134a冷媒机组而起死回生。
Trane1938年生产出第一台离心机。
1981年推出了CVHE/G三级压缩离心式冷水机组，在美国市场占有率超过55%，在世界市场占有率超过50%。
CVHE/G离心冷水机组效率高、稳定性高、噪音低、振动低等许多优秀的性能都是TRANE的卖点。
缺点是在中国市场中，CVHE/G是售价最高的机组。
由于CVHE/G机组具有诸多的优点，因此TRANE的竞争对手很难从机组性能上攻击它。
在对手看来，CVHE/G 冷水机组使用的R123制冷剂也许是唯一的攻击点。
YORK1954年生产出第一台离心机，比上述三家都晚。
YORK公司在世界上无论从销售额还是离心式冷水机组的占有率都不是第一，在美系企业中技术实力弱于开利特灵，但其灵活的销售政策和手段使其在中国市场离心机（也包括螺杆机）占有率最高。
其开式压缩机漏油、噪音大的致命缺陷更是被诟病。
长期以来10 KV电压冷水机组一直是YORK公司的一张王牌，因为YORK公司一直垄断着10 KV电压的市场。
但随着三菱重工逐步介入中国市场，开利、特灵、日立等厂家逐步推出10 KV电压冷水机组产品，YORK公司在这一领域的垄断已经被打破。
DUNHAM-BUSH2008年推出了离心式冷水机组。
在去年冬天的一次饭局中我曾问过我们地区顿汉办事处的人，离心压缩机是否是顿汉自己研发的？他说了一句“这是商业机密”就岔开话题了，由此可以判断顿汉布什外购压缩机再组装成冷水机组的可能性占90％，否则他会理直气壮的直接回答“我们自己研发的压缩机”了（如果大家问开利特灵日立，他们肯定会说当然是自己研发的了，不会遮遮掩掩的）。
约克、特灵及开利中央空调设备对比：三家公司在中国制造厂生产的离心式机组及螺杆式机组，除了冷凝器壳体、蒸发器壳体及电机启动装置等是在中国生产外，其它的主要部件，例如：压缩机、电机及控制设备等均来自美国原产厂。
中国的制造厂负责机组装配、制冷剂和润滑油的首次充注及整机测试。
对于400冷吨以下的机组，我们认为选用螺杆式水冷机组较为经济。
因为螺杆式冷水机组一次投资低于离心式水冷机组，而且螺杆式机组与同类型的活塞机相比零部件少，故障率较低，维修费用低。
电机低速运行，转速一般为2950~2975转/分钟，运行噪音较低。
根据我们公司的经验，上述三家公司生产的螺杆式冷水机组在产品价格、产品性能、产品质量及运行安全可靠性方面没有太大的差别。
因为冷水机组运行的稳定性除了与产品质量有关以外，还与空调系统的设计是否合理、配套设备的选择是否正确（例如：冷冻水泵、冷却水泵、冷却塔及空调处理机等末端设备等）、整个空调系统的风系统和水系统的平衡调试以及空调系统的运行管理水平的高低有很大的关系。
1. 约克300冷吨YS系列螺杆式水冷机组1) 电机型式：开放式风冷电机，输入功率为205kw。
优点：电机烧毁以后，容易更换电机绕组，不需要更换制冷剂，大大地降低维修费用。
缺点：存在电机轴封泄漏问题。
2) 压缩机型式：双螺杆压缩机，容量控制范围10%~100%。
3) 压缩机能效比：0.683 kw / TR5）机组外形尺寸：3543 (长) x 1588 (宽) x 2102 (高)。
6）选择参数：冷冻水进/出温度12/7度，冷却水进/出温度32/37度。
2. 特灵334冷吨RTHB380螺杆式水冷机组1) 电机型式：闭式电机，冷媒冷却，输入功率为240kw。
优点：不存在电机轴封泄漏问题及电机和压缩机轴对中。
缺点：电机烧毁以后，需要更换制冷剂，维修费用较高。
2) 压缩机型式：半封闭螺杆压缩机，容量控制范围为15%~100%。
3) 压缩机能效比：0.72 kw / TR4）制冷剂：HCFC-22，充注量约为338公斤。

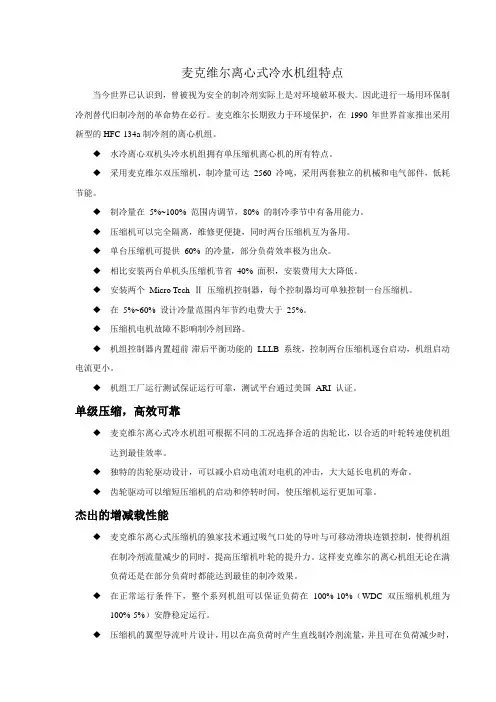

麦克维尔离心式冷水机组特点当今世界已认识到，曾被视为安全的制冷剂实际上是对环境破坏极大。
因此进行一场用环保制冷剂替代旧制冷剂的革命势在必行。
麦克维尔长期致力于环境保护，在1990年世界首家推出采用新型的HFC-134a制冷剂的离心机组。
◆水冷离心双机头冷水机组拥有单压缩机离心机的所有特点。
◆采用麦克维尔双压缩机，制冷量可达2560 冷吨，采用两套独立的机械和电气部件，低耗节能。
◆制冷量在5%~100% 范围内调节，80% 的制冷季节中有备用能力。
◆压缩机可以完全隔离，维修更便捷，同时两台压缩机互为备用。
◆单台压缩机可提供60% 的冷量，部分负荷效率极为出众。
◆相比安装两台单机头压缩机节省40% 面积，安装费用大大降低。
◆安装两个Micro Tech Ⅱ压缩机控制器，每个控制器均可单独控制一台压缩机。
◆在5%~60% 设计冷量范围内年节约电费大于25%。
◆压缩机电机故障不影响制冷剂回路。
◆机组控制器内置超前-滞后平衡功能的LLLB 系统，控制两台压缩机逐台启动，机组启动电流更小。
◆机组工厂运行测试保证运行可靠，测试平台通过美国ARI 认证。
单级压缩，高效可靠◆麦克维尔离心式冷水机组可根据不同的工况选择合适的齿轮比，以合适的叶轮转速使机组达到最佳效率。
◆独特的齿轮驱动设计，可以减小启动电流对电机的冲击，大大延长电机的寿命。
◆齿轮驱动可以缩短压缩机的启动和停转时间，使压缩机运行更加可靠。
杰出的增减载性能◆麦克维尔离心式压缩机的独家技术通过吸气口处的导叶与可移动滑块连锁控制，使得机组在制冷剂流量减少的同时，提高压缩机叶轮的提升力。
这样麦克维尔的离心机组无论在满负荷还是在部分负荷时都能达到最佳的制冷效果。
◆在正常运行条件下，整个系列机组可以保证负荷在100%-10%（WDC双压缩机机组为100%-5%）安静稳定运行。
◆压缩机的翼型导流叶片设计，用以在高负荷时产生直线制冷剂流量，并且可在负荷减少时，对吸入的气体制冷剂进行预旋，提高叶轮的工作效率。
开利19XR封闭型离心式冷水机组与特灵公司CVHE/G三级压缩离心机组竞争比较►制冷19XR机组是开利针对完全环保型冷媒HFC-134a开发的全新一代机组。
机组推出以后获得一系列奖项，包括美国能源部国家能源奖，美国环保署保护臭氧层保护奖。
HFC134a对臭氧层完全没有破坏，也是唯一没有使用限制的冷媒。
随HFC134a日益广泛应用于汽车空调、冷冻冷藏、螺杆机组，产量快速增长，其价格也不断下降，HFC134a正成为广泛应用的经济型冷媒。
冷媒的安全性：CVHE/G 机组沿袭CFC-11负压制冷剂的技术, 采用HCFC-123 为冷媒, 其中对大气臭氧层起破坏作用的氯原子重量百分比高达46%。
1991年6月, 美国“替代氟氯烃毒性测试计划(PAFT)”经过两年对毒性的测试, 发现HCFC-123 使雄鼠的胰腺及睾丸产生肿瘤。
美国暖通空调工程师协会ASHRAE-34标准和中国国家标准GB/T-7778都把HFC123归为B1类高毒性制冷剂。
按照美国暖通空调工程师协会ASHRAE 15标准规定: 使用HCFC-123 的机组机房中必须加装浓度监测器, 美国国家环保署(EPA) 规定其机房许可暴露限(AEL) 仅为10ppm！离心机组作为中央空调用重型机组, 采用满液式换热器, 平均制冷剂充注量在500公斤以上, AEL值为10ppm在实际使用中难以达到。
冷媒的生产和供应：R123是在冷媒问题提出以后推出的一种过渡性制冷剂，仅用于离心式冷水机组，年产量非常小，同时因为产量小形不成规模，生产完全集中在美国。
123冷媒属于HCFC类制冷剂，随着HCFC类制冷剂在发达国家的禁用，按蒙特利尔议定书到2004年削减1/3，到2010年削减2/3，所以HCFC123的生产在未来10年将面临大幅减产，引起供应的困难，给采用R123机组的用户在今后的使用和维护中带来非常大的潜在风险。
欧美国家已一致摒弃HCFC-123作为制冷剂, 事实上，特灵在欧美也不得不适应冷媒替代的要求而推出R134a的机组，因为采用R123冷媒的新机组在欧美已完全被停止销售。
分类Elliott IHI-SULLAIR I.R. ATLAS 备注叶轮加工形式五坐标铣制叶轮，非标订制,加工精度为AGMA13级五坐标铣制叶轮五坐标铣制叶轮，加工精度为AGMA12级铸造叶轮标准设计叶轮AGMA13级加工精度高叶轮材质17-4PH不锈钢17-4PH不锈钢15-5PH不锈钢17-4PH不锈钢17-4PH不锈钢更坚固剖分结构水平剖分水平剖分垂直剖分水平剖分API672及JB4113标准均要求便于维护的水平剖分结构轴封水平剖分式碳环式油封和气封水平剖分式迷宫式油封和气封整体式结构碳环式油封和气封迷宫式油封和碳环式气封1，碳环式密封虽然只有8年的设计寿命，但泄漏量只有0.5%,迷宫式密封有20年设计寿命，但泄漏量高达3%，以130m3/min,0.8MPa G的离心空压机计算，电费按照0.8元/度，一年的电费差异￥10.9万元人民币2，碳环密封短，因此转动轴是超短轴，高速转动下更稳定高速轴承水平剖分式五瓣可顷瓦块轴承水平剖分式五瓣可顷瓦块轴承三瓣式轴承（整体轴瓦）水平剖分四瓣可顷瓦块轴承五瓣式可倾瓦块轴承（TiltingPad Brg）对空压机符合变化有极佳的承载能力进口调节方式Fisher气动导叶阀电动导叶阀蝶阀电动导叶阀导叶阀在进行流量调节时叶片产生的分离损失小于碟阀,特别是进气压力低时放空阀气动控制气动控制气动或电动控制电动控制放空阀为安全阀,气动放空阀较贵，具有比电动阀反应更敏捷更可靠的特点中间冷却器形式水走管内气走管外水走管内气走管外水走管外气走管内螺旋状管水走管内气走管外水走管内，水只能结垢在管内，可用机械方法清洗，因此冷却器寿命长；水走管外，水结垢在管外，只能酸洗，因此冷却器寿命短；冷却器材质铜管铝翅片铜管铜翅片铜管不锈钢管铝翅片铜材质换热系数最高主、辅油泵全流量、全压力主、辅油泵全流量、全压力主、辅油泵全流量、全压力主、辅油泵非全流量、全压力辅助油泵美国API672规定，主、辅油泵必须是全流量全压力PLC 控制系统采用SimensS7-200处理器，四种控制模式采用日本的PLC处理器，四种控制模式采用PLC处理器，两种控制模式采用单片机处理器，两种控制模式Simens S7-200处理器，支持MODBUS协议，提供RS485通讯接口制造及组装Elliott从1904年开始研制离心机，现机头部分美国制造并进行测试，整机在上海组装并完成测试，后期维护成本较少。
DUNHAM-BUSH&YORK&CARRIER&MEQUAY&TRANE离心式冷水机组的比较项目DUNHAM-BUSHYORK-YKCARRIER-19XRMCQUAY- PEH TRANE 说明机组单机制冷量RT300-2000 300-2000 300-1500 300-1300 400-1300制冷工质R134a R134a R134a R134a R123 HFC-134a为环保工质，对臭氧层无破坏作用；HCFC-123淘汰时间为：新设备到2020年，在役设备到2030年。
HFC-134a的大气浓度要求低于1000ppm; HCFC-123的大气浓度要求低于30ppm，苏威公司资料试验表明HCFC-123对皮肤有致瘤作用。
正压机组体积小,占地少,易于维护.部分负荷性能部分负荷运行能效高部分负荷运行能效较高部分负荷运行能效高部分负荷运行能效较高部分负荷运行能效低离心机独特结构设计，机组能充分利用低到15.6℃的冷却水温度，良好的部分负荷能耗。
全三元流动开式设计叶轮,特有型线,能针对不同工况, 在满负荷和部分负荷时均具有最佳的机组效率冷媒流量控制装置固定孔板固定孔板/可变孔板线性浮球热力膨胀阀固定多孔孔板我司目前不提供可调孔板设计，具体项目具体再谈抽气回收装置无- 无无有R123为负压工质,需要抽气回收装置, 而不凝性气体对机组在满负荷下效率的影响有6%之多项目DUNHAM-BUSHYORK-YKCARRIER-19XRMCQUAY- PEH TRANE 说明电机型式/冷却方式封闭式/制冷剂冷却开启式/机房环境冷却封闭式/制冷剂冷却封闭式/制冷剂冷却封闭式/制冷剂冷却闭式电动机采用冷媒冷却效果好,需要满负荷流量的1%来冷却电机，而电机效率比开式电机高2-3%,且不受外界因数影响,可靠性高，电机烧毁的事件微乎其微；众多厂家选用足以证明闭式为是最是最好的选择.而开式电动机与整个冷媒系统完全独立，电动机排放热量于现场，节省冷耗约1%,但机房需良好的通风，需额外增加电耗。
四大品牌离心机比较离心式制冷机组性能比较第1页共10页离心式制冷机组性能比较1.简介2.名厂离心机对比3.550USRT参数对比4.500USRT参数对比5.电机维修6.冷媒共10页第2页离心式制冷机组性能比较开式电机与闭式电机的维修保养比较共10页第3页离心式制冷机组性能比较纺织工厂一般采用离心机作为冷源，如何选择的选择离心机对将来预期功能的实现至关重要。
一般原则是:各厂家简介美国开利Carrier早在八十年代初就进入中国，并在上海建立了合资企业，在国内是用户最多、知名度最高的国外品牌;美国约克York九六年在无锡建立了合资企业，其产品一般为开式电机设计;几乎同时美国麦克维尔McQuay在武汉建立了合资企业，麦克维尔McQuay的合资伙伴是国内制冷行业以螺杆机知名的武汉冷冻机厂，其离心式冷水机产品以率先采用环保冷媒而闻名;美国特灵Trane在苏州太仓建立了合资企业;由于开利Carrier、特灵Trane、约克York均在江苏和上海地区建立了合资生产厂，在我们这一带产品知名度要高于在武汉设厂的美国麦克维尔McQuay。
共10页第4页制造工艺先进，设备安全性好; 运行节能效果更好，能效比高; 维护保养节省及环保方更为先进; 人机界面设计更先进;离心式制冷机组性能比较各产品的基本情况列表如下:共10页第5页离心式制冷机组性能比较1. 各厂家进口产品的基本参数列表如下:共10页第6页离心式制冷机组性能比较2. 各厂家进口产品的基本参数列表如下:共10页第7页离心式制冷机组性能比较各品牌离心机简述美国开利Carrier的离心机采用正压设计，可以采用流行的环保冷媒HFC-134a,压缩机结构是齿轮传动单级叶轮，冷媒冷却电机，部分负荷30-100%，低负荷时较易喘振;由于采用齿轮传动及较高的吸排气压差(HFC-134a的冷媒特性)，噪音较高;美国约克York的离心机产品为开式电机设计，单级压缩，500USRT冷量范围离心机的冷媒有HCFC-123和HFC-134a两种;由于采用开式电机设计，若采用工作状态负压的HCFC-123冷媒，轴封处易渗入空气，为维持设备正常运行，需经常排不凝性气体(同时也会带走冷媒);若采用工作状态正压的HFC-134a 冷媒，轴封处易向外泄漏冷媒，为使设备能正常运行，相对其它厂家的半封闭设备补充冷媒的频率要高得多;采用齿轮传动和风冷电机、联轴器传动，因而机组噪音在同冷量机组中最大;部分负荷特性一般，需加变频调速器才能使负荷调节下延至10%。
麦克维尔离心式冷水机组结构【最新版】目录一、麦克维尔离心式冷水机组概述二、麦克维尔离心式冷水机组的结构特点三、麦克维尔离心式冷水机组的工作原理四、麦克维尔离心式冷水机组的应用范围及优势五、结语正文一、麦克维尔离心式冷水机组概述麦克维尔离心式冷水机组是一种用于制冷的设备，主要通过压缩制冷剂来实现制冷效果。
离心式冷水机组结构紧凑、运行稳定，广泛应用于商业建筑、工业生产和住宅等领域。
二、麦克维尔离心式冷水机组的结构特点麦克维尔离心式冷水机组主要由压缩机、蒸发器、冷凝器、膨胀阀和控制系统等组成。
其中，压缩机采用离心式压缩技术，具有结构简单、运行平稳、维护方便等特点；蒸发器和冷凝器分别负责吸收冷量和排放热量，以实现制冷效果；膨胀阀则负责调节制冷剂的流量，以保证机组运行稳定。
三、麦克维尔离心式冷水机组的工作原理当麦克维尔离心式冷水机组运行时，压缩机将低温低压的制冷剂吸入，经过压缩后，制冷剂的压力和温度都升高。
高温高压的制冷剂进入冷凝器，释放出热量，冷凝为高压液体。
高压液体经过膨胀阀节流后，压力和温度降低，进入蒸发器吸收冷量，实现制冷效果。
在制冷过程中，制冷剂不断循环流动，实现连续制冷。
四、麦克维尔离心式冷水机组的应用范围及优势麦克维尔离心式冷水机组具有结构紧凑、制冷能力强、运行稳定等优点，广泛应用于商业建筑、工业生产和住宅等领域。
在商业建筑中，离心式冷水机组可用于空调、冷藏、冷冻等系统；在工业生产中，可用于冷却机器设备、降低生产环境温度等；在住宅领域，可用于提供舒适的居住环境。
五、结语麦克维尔离心式冷水机组凭借其结构紧凑、运行稳定、制冷能力强等优点，在多个领域得到了广泛应用。
