天然科技中央空调废热全热回收技术

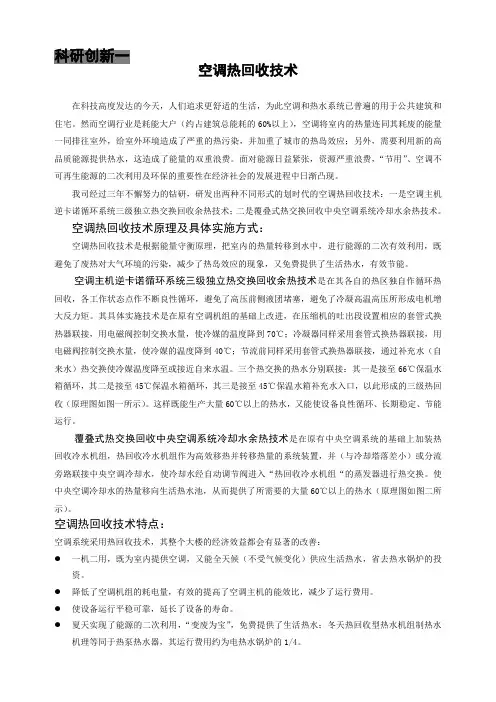

一、中央空调废热全热回收技术原理：
中央空调运用卡诺循环的原理，通过消耗少量的电能做功，把房间内大量的热量转移到室外，在整个过程中遵循热力学第一定律。因此中央空调散发到室外的热量远远大于其耗电量。
众所周知，夏季空调器在制冷运行的同时，必须通过冷凝向外界散发出大量的冷凝废热，目前绝大部分空调器在设计时并没有将这部分热量加以有效的利用，而是将其直接排放到大气中，如风冷机组铜鼓风扇、水冷机组通过冷却直接向外界排放大量的热量，而因主机的机器效率和电机的功率因素散发出热量大约是制冷量的120%。因此，热回收技术利用这部分热量来获取热水，实现空调废热再利用的目的，它是在原有空调机组上改进，在中央空调机组上安装一个高效的热回收设备及热泵接驳装置，该装置使高温的冷媒与自来水进行热交换，将排到大气中的废热转变为有用的可再生二次能源，免费制造75-100℃生活热水及供暖功能。
二、中央空调机组节能改造热泵制暖、废热回收制热水系统：
1.热回收技术应用于水冷机组，减少原冷凝器的热负荷，使其热交换效率更高；应用风冷机组，使其部分实现水冷化，使其兼具有水冷机组高效率的特性；根据我们的工程经验所有的水冷、风冷机组。经过热回收改造后，其工作效率都会有如下显著的改善。
2.制冷时降低了冷凝压力，也就是降低压缩机的排气压力，使空调机组耗电量节约10-30%。
3.制冷时降低了冷凝温度，提高机组制冷量。根据计算：冷却水温度（冷凝温度）每降低1℃：机组制冷量可提高1.3%。冷凝热回收后，如果冷却水流量不变，冷凝温度可降低3-5℃：可提高机组制冷量4%左右，节电效果明显。
4.在过渡时期不冷不热天气，或冬季气温低时，空调系统转换热泵模式控制系统，进行全热回收供酒店客房制暖及制热水。制暖时空调机组实现单向耗能，双向输出，在不受影响制暖的同时制造免费的
60-100℃生活热水。
5.风冷机组经过节能改造后热水可达到100℃，水冷机组经过节能改造后热水可达到60-80℃。
6. 热回收系统可自动回收现有的空调废热制取60℃-75℃的免费热水（系统可自行设定出水温度最高水温可达100℃），空调可再生能源二次利用减少地球资源损耗，节约烧水的电力、燃气燃油热水锅炉的资源消耗，减少空调系统温室气体排放数量及燃油锅炉的废热污染破坏地球环境，减少城市热岛效应，有效的保护大自然生态环境，使空调系统能源得到全面的综合利用，达到双节能及双减排经济效益。
7.本系统广泛应用于酒店、宾馆、招待所、医院、酒家、桑拿浴室、高级公寓、游泳池、学校、企业、工厂、家庭等需要大量热水、制冷
及供暖的场所使用。
（资料素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
