汽车消声器消音的基本原理和结构图

消声器设备原理及结构一、原理1.隔音原理：消声器设备利用隔音材料的隔音效果来减弱和隔离声音的传播。

隔音材料通常是具有高密度和高吸声性能的材料，如矿棉、泡沫塑料、橡胶等。

当声音进入消声器内部时，隔音材料会吸收、反射和散射声波，从而减少声音的能量传递，降低声音的传播。

这种原理主要适用于低频噪音的处理。

2.消声原理：消声器设备利用内部特殊结构来消除噪声。

常见的消声原理包括消声吸音剂、消声腔、消声片等。

消声吸音剂是由吸音材料填充的密闭隔音室，通过吸音材料的吸声作用来降低噪声；消声腔是一种具有特殊形状的空腔结构，通过声波的反射和干扰来减弱声音的传播；消声片是一种具有特殊孔隙结构的板状材料，通过声波的分散和阻隔来消除噪声。

二、结构1.外壳：外壳是消声器设备的外部包装，通常由金属或塑料制成。

外壳具有一定的结构强度和抗腐蚀性能，可以保护内部的隔音材料和结构。

外壳还可以根据具体需求设计成不同形状和尺寸，以适应不同场合和应用。

2.隔音材料：隔音材料是消声器设备内部的主要组成部分，用于吸收、反射和散射声波。

常见的隔音材料包括矿棉、泡沫塑料、橡胶等。

这些材料具有高密度和高吸声性能，可以有效地阻挡噪声的传播。

3.内部结构：内部结构是消声器设备的关键组成部分，用于实现隔音和消声效果。

内部结构根据具体原理和要求的不同而有所区别，例如消声吸音剂、消声腔和消声片等。

内部结构的设计和布局需要经过科学的计算和实验，以确保消声器设备能够有效地减弱噪声。

综上所述，消声器设备通过采用隔音原理和消声原理来降低噪声。

它的主要结构包括外壳、隔音材料和内部结构。

消声器设备在工业、交通、建筑等领域被广泛应用，可以有效地保护人们的听力和生活环境。

消音器的原理结构图消音器是一种用于降低噪音的装置，广泛应用于各种机械设备和发动机中。

它的主要作用是通过一系列的结构和原理来减少噪音的传播，保护人们的听觉健康和环境的安静。

在本文中，我们将详细介绍消音器的原理结构图，帮助大家更好地理解消音器的工作原理和结构组成。

消音器的原理：消音器的原理主要包括声波的吸收、反射和干涉。

当噪音通过消音器时，消音器内部的材料和结构会吸收部分声波能量，反射另一部分声波，并通过干涉效应来减弱声波的传播。

这样一来，消音器能够有效地降低噪音的强度，达到减少噪音污染的效果。

消音器的结构图：消音器通常由进气口、消音室和出气口三部分组成。

进气口是噪音的入口，消音室是消音器内部的主要结构，出气口是噪音的出口。

在消音室内部，通常会填充吸音材料，如玻璃纤维、陶瓷纤维或泡沫塑料等，以增加声波的吸收效果。

此外，消音室内部的结构设计也会影响消音器的消音效果，如膨胀腔、吸音板等结构都能够有效地降低噪音的传播。

消音器的工作原理：当发动机或机械设备工作时，产生的噪音会通过进气口进入消音室，然后在消音室内部经过吸音材料的吸收、反射和干涉作用，最终通过出气口排出。

在这个过程中，消音器能够有效地减少噪音的传播，保护周围环境的安静。

消音器的应用领域：消音器广泛应用于汽车、摩托车、发电机、工程机械等各种机械设备中。

它不仅能够减少噪音对驾驶员和乘客的影响，还能够降低机械设备对周围环境的噪音污染。

在现代社会，随着环境保护意识的增强，消音器的应用将会越来越广泛。

总结：消音器作为一种重要的噪音控制装置，具有重要的应用价值。

通过对消音器的原理结构图的详细介绍，我们可以更好地理解消音器的工作原理和结构组成，为消音器的设计和应用提供参考和指导。

希望本文能够对大家有所帮助，谢谢阅读！。

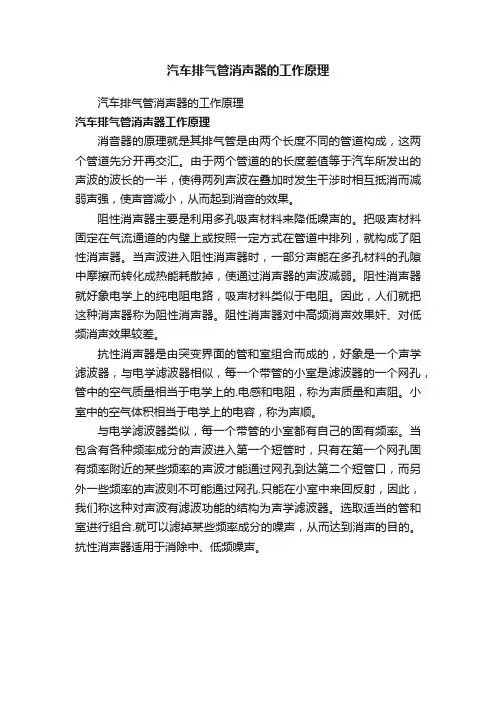

汽车排气管消声器的工作原理
汽车排气管消声器的工作原理
汽车排气管消声器工作原理
消音器的原理就是其排气管是由两个长度不同的管道构成，这两个管道先分开再交汇。

由于两个管道的的长度差值等于汽车所发出的声波的波长的一半，使得两列声波在叠加时发生干涉时相互抵消而减弱声强，使声音减小，从而起到消音的效果。

阻性消声器主要是利用多孔吸声材料来降低噪声的。

把吸声材料固定在气流通道的内壁上或按照一定方式在管道中排列，就构成了阻性消声器。

当声波进入阻性消声器时，一部分声能在多孔材料的孔隙中摩擦而转化成热能耗散掉，使通过消声器的声波减弱。

阻性消声器就好象电学上的纯电阻电路，吸声材料类似于电阻。

因此，人们就把这种消声器称为阻性消声器。

阻性消声器对中高频消声效果奸、对低频消声效果较差。

抗性消声器是由突变界面的管和室组合而成的，好象是一个声学滤波器，与电学滤波器相似，每一个带管的小室是滤波器的一个网孔，管中的空气质量相当于电学上的.电感和电阻，称为声质量和声阻。

小室中的空气体积相当于电学上的电容，称为声顺。

与电学滤波器类似，每一个带管的小室都有自己的固有频率。

当包含有各种频率成分的声波进入第一个短管时，只有在第一个网孔固有频率附近的某些频率的声波才能通过网孔到达第二个短管口，而另外一些频率的声波则不可能通过网孔.只能在小室中来回反射，因此，我们称这种对声波有滤波功能的结构为声学滤波器。

选取适当的管和室进行组合.就可以滤掉某些频率成分的噪声，从而达到消声的目的。

抗性消声器适用于消除中、低频噪声。

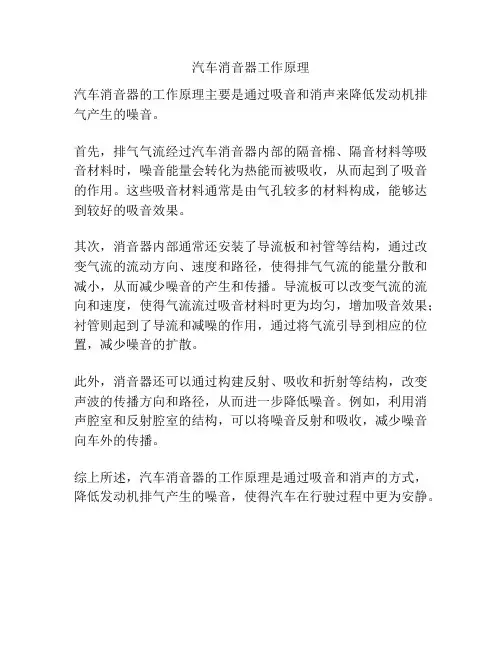

汽车消音器工作原理
汽车消音器的工作原理主要是通过吸音和消声来降低发动机排气产生的噪音。

首先，排气气流经过汽车消音器内部的隔音棉、隔音材料等吸音材料时，噪音能量会转化为热能而被吸收，从而起到了吸音的作用。

这些吸音材料通常是由气孔较多的材料构成，能够达到较好的吸音效果。

其次，消音器内部通常还安装了导流板和衬管等结构，通过改变气流的流动方向、速度和路径，使得排气气流的能量分散和减小，从而减少噪音的产生和传播。

导流板可以改变气流的流向和速度，使得气流流过吸音材料时更为均匀，增加吸音效果；衬管则起到了导流和减噪的作用，通过将气流引导到相应的位置，减少噪音的扩散。

此外，消音器还可以通过构建反射、吸收和折射等结构，改变声波的传播方向和路径，从而进一步降低噪音。

例如，利用消声腔室和反射腔室的结构，可以将噪音反射和吸收，减少噪音向车外的传播。

综上所述，汽车消音器的工作原理是通过吸音和消声的方式，降低发动机排气产生的噪音，使得汽车在行驶过程中更为安静。

汽车消音器结构原理汽车消音器是汽车排气系统的重要组成部分，其结构和原理对汽车的排放和噪音控制起着关键作用。

本文将从汽车消音器的结构和原理两个方面进行详细介绍。

一、汽车消音器的结构汽车消音器通常由进气管、消声器、排气管和减震支架等组成。

1. 进气管：进气管是将废气从发动机进入消声器的管道，一般位于发动机的下部。

2. 消声器：消声器是汽车消音器的核心部件，主要通过改变废气流动的路径和速度来降低噪音。

消声器内部通常包含多个隔板和隔腔，废气在经过这些障碍物时会发生多次反射和扩散，从而使噪音得到有效吸收和消散。

此外，消声器还可以通过填充消音材料，如玻璃纤维、陶瓷纤维或金属丝网等，来增加噪音的吸收效果。

3. 排气管：排气管是将经过消声器处理后的废气排出车辆的管道，一般位于汽车底部。

4. 减震支架：减震支架用于固定消音器和排气管，起到减少振动和噪音的作用。

以上是汽车消音器的基本结构，不同车型和排气系统可能会有所差异，但整体原理是相似的。

二、汽车消音器的原理汽车消音器的主要原理是通过改变废气流动的路径和速度来降低噪音。

具体来说，它通过以下几个方面实现噪音控制：1. 反射和扩散：消声器内部的隔板和隔腔可以使废气发生多次反射和扩散，从而分散和减弱噪音的能量。

这种反射和扩散的过程可以有效地降低噪音的频率和幅度，达到降噪的效果。

2. 吸音材料：消声器内部填充的吸音材料可以吸收噪音的能量，将其转化为热能。

这些吸音材料一般具有较好的吸音性能和耐高温性能，能够有效地降低噪音的传播和反射。

3. 惯性效应：消声器内部的隔板和隔腔会对废气流动产生一定的阻力，从而改变废气的速度和动量。

这种惯性效应可以降低噪音的频率和幅度，使其更容易被吸收和消散。

4. 膨胀腔体：消声器内部的膨胀腔体可以扩大废气的容积和减缓流速，从而降低噪音的频率和幅度。

这种膨胀腔体的设计可以有效地降低噪音的传播和反射，提高消音效果。

汽车消音器通过改变废气流动的路径和速度，利用反射和扩散、吸音材料、惯性效应和膨胀腔体等原理，实现对汽车排气噪音的控制。

消音器结构原理消音器是一种用于降低噪声的装置，广泛应用于各种机械设备和汽车发动机等领域。

消音器的主要作用是通过改变声波的传播路径和消除声波的共振效应，从而降低噪声的强度。

本文将详细介绍消音器的结构原理和工作原理。

一、消音器的结构消音器的结构一般由进气管、中间段、出气管和消音材料组成。

其中，进气管和出气管是连接消音器和被控制噪声的设备或机械的管道，中间段则是连接进气管和出气管的管道。

消音材料则是填充在中间段内的材料，用于吸收声波和降低噪声。

消音器的结构可以分为两种类型：反射型和吸声型。

反射型消音器是利用反射原理将声波反射回原来的方向，从而降低噪声。

而吸声型消音器则是利用吸声材料吸收声波，从而降低噪声。

二、消音器的工作原理消音器的工作原理主要是通过改变声波的传播路径和消除声波的共振效应来降低噪声。

当声波经过消音器时，会受到消音器内部材料的阻抗和反射等影响，从而改变声波的传播路径和速度。

这些影响会使声波在消音器内部发生多次反射和吸收，从而形成多个反射和衰减波，最终达到降低噪声的效果。

具体来说，当声波进入消音器时，会先经过进气管进入中间段，然后通过消音材料发生多次反射和吸收，最终通过出气管离开消音器。

消音材料的材质和结构对消音器的效果有很大影响。

一般来说，消音材料应该具有较大的孔隙率和较低的密度，这样可以使声波在材料内部发生多次反射和吸收，并且不会对气流产生太大的阻力。

此外，消音器的结构也非常重要。

消音器的管道应该具有一定的长度和直径，以确保声波在管道内部发生多次反射和吸收。

同时，消音器的进气口和出气口应该具有一定的角度和形状，以减少声波的反射和共振效应。

三、消音器的应用消音器广泛应用于各种机械设备和汽车发动机等领域。

在机械设备中，消音器主要用于降低设备产生的噪声，保护工人的健康和安全。

在汽车发动机中，消音器则是降低车辆产生的噪声，提高车辆的舒适性和安全性。

总之，消音器的结构和工作原理对于降低噪声非常重要。

汽车消声器工作原理
汽车消声器的工作原理是通过减少和吸收排气声波的能量，从而降低发动机汽缸爆炸气体排放的噪音水平。

具体来说，汽车消声器采用了一系列的隔音材料和结构设计，以实现噪音的消减。

在汽车排气系统中，排气声波从发动机汽缸产生后进入汽车消声器中。

消声器内部通常有许多腔室和管道，这些结构旨在引导和改变声波的传播路径，从而抑制噪音。

消声器中的腔室和管道的设计密度和长度会影响声波的频率和振幅。

消声器内部的隔音材料也起到重要的作用。

它们通常由吸音棉、陶瓷材料或纤维材料组成，能够有效地吸收和转化声波的能量为热能。

这样一来，声波的能量就会被吸收和衰减，从而减少其传播和产生噪音的能力。

此外，消声器中还包括一些其他的设计和结构，如反射板、扩散器等，都是为了最大程度地降低声波的反射和压缩，从而实现更好的消音效果。

总的来说，汽车消声器通过结构设计、隔音材料和其他辅助装置的协同作用，将发动机排气过程中产生的噪音最大限度地抑制和降低，使得汽车在行驶过程中产生的噪音得到有效的控制。

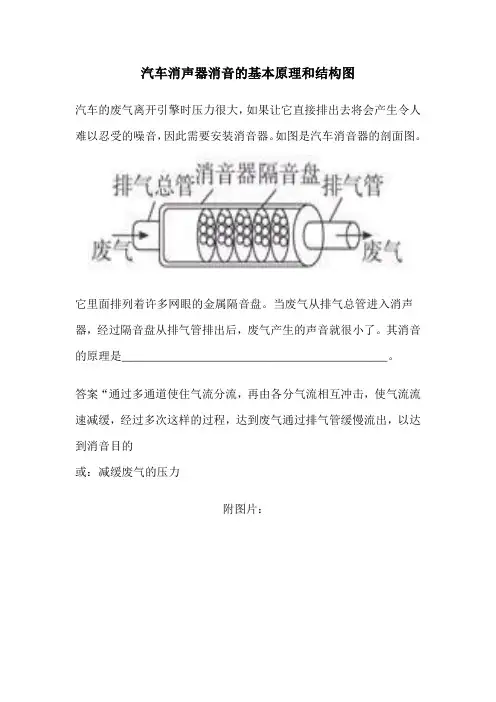

汽车消声器消音的基本原理和结构图
汽车的废气离开引擎时压力很大，如果让它直接排出去将会产生令人难以忍受的噪音，因此需要安装消音器。

如图是汽车消音器的剖面图。

它里面排列着许多网眼的金属隔音盘。

当废气从排气总管进入消声器，经过隔音盘从排气管排出后，废气产生的声音就很小了。

其消音的原理是_________________________________________。

答案“通过多通道使住气流分流，再由各分气流相互冲击，使气流流速减缓，经过多次这样的过程，达到废气通过排气管缓慢流出，以达到消音目的
或：减缓废气的压力
附图片：。

汽车消声器原理
汽车消声器，又称排气消声器，是汽车排气系统中的一个重要部件。

它的主要
作用是减少发动机排气时产生的噪音，并且对排气进行消声和净化。

消声器的原理是通过内部结构对排气进行消声和净化处理，使其排出的气体更加环保，同时减少噪音对环境和人体的影响。

消声器内部结构通常由多个隔板和吸音材料组成。

当发动机排气通过消声器时，气流会受到隔板和吸音材料的阻挡和吸收，从而减少排气时产生的噪音。

同时，消声器内部的吸音材料还可以吸收排气中的有害物质，净化排气，降低对环境的污染。

除了减少噪音和净化排气外，消声器还有一个重要的作用就是减少排气的压力。

当发动机运转时，排气会产生一定的压力，如果没有消声器进行处理，排气会直接排出，造成噪音和对环境的污染。

而消声器内部的结构可以有效地减少排气的压力，使排气更加平稳地排出，减少对环境和人体的影响。

在汽车行驶过程中，消声器的原理发挥着重要的作用。

它不仅可以减少排气产
生的噪音，提高行驶的舒适性，还可以净化排气，降低对环境的污染。

因此，消声器的设计和选择对于汽车的性能和环保性能都有着重要的影响。

总的来说，汽车消声器的原理是通过内部结构对排气进行消声和净化处理，减
少排气产生的噪音，降低对环境的污染。

消声器在汽车排气系统中扮演着重要的角色，它的设计和选择对汽车的性能和环保性能都有着重要的影响。

因此，在汽车的设计和制造过程中，消声器的原理和作用都需要得到充分的重视。

汽车消音器原理汽车消音器，也被称为排气消声器，是汽车排放系统中的一个重要组成部分。

它的主要作用是减少发动机排气过程中产生的噪音，并降低有害气体的排放。

汽车消音器的原理是通过将发动机排气中的高压气体转化为低压气体，并采用特殊的结构设计来减少噪音的传播。

汽车发动机在工作时，会产生高压气体，这些气体在排气管中快速流动，产生噪音。

因此，为了减少噪音对驾驶员和周围环境的影响，需要在排气系统中安装消音器。

消音器通常由进气管、消声室、消声器和排气管组成。

进气管是汽车发动机排气系统的入口，它将高压气体引导到消声室。

消声室是一个密封的空间，它的内部结构可以使气体流动变缓，从而减少噪音的传播。

在消声室内，气体通过多个腔室和隔板，以及吸音材料的作用，使气体的振动和噪音得到减弱。

消声器是汽车排气系统中的关键部件，它通过特殊的结构设计和材料选择，进一步减少噪音的传播。

消声器内部通常包含多个腔室和管道，这些结构可以使气体流动变得复杂，从而减少噪音的传播。

另外，消声器内部还填充有吸音材料，如陶瓷纤维、玻璃纤维等，这些材料可以吸收和消散噪音能量，使噪音得到进一步的降低。

排气管是汽车发动机排气系统的出口，它将减少噪音的气体排放到环境中。

排气管的设计与材料选择也会影响噪音的传播。

通常，排气管采用曲线状的结构和特殊的材料，以减少噪音的反射和传播。

汽车消音器的原理是通过将发动机排气中的高压气体转化为低压气体，并采用特殊的结构设计和吸音材料，减少噪音的传播。

通过安装消音器，可以显著降低汽车发动机排气过程中产生的噪音，提高驾驶的舒适性，同时也符合环保要求，减少有害气体的排放。

因此，在购买汽车时，消音器的性能和质量也是需要考虑的重要因素之一。

汽车排气管消声器原理
汽车排气管消声器原理:
汽车排气管消声器是用于减少发动机排气噪音的装置。

其工作原理主要是通过减震消声和消声器内部结构设计来实现。

1. 减震消声：消声器内部通常装有减震材料，如玻璃纤维棉、陶瓷纤维或金属纤维等，用于吸收和减少排气噪音的传播。

当排气气流通过消声器时，噪音能量会被这些减震材料吸收和分散，从而减少其传播。

2. 引导和分流：消声器内部结构会引导排气气流进行分流和扩散，使排气气流从高速高压状态逐渐减速和降压。

这种分流作用可以减少气流的噪声产生。

3. 反射和吸收：消声器内部的壁面通常具有一定的反射和吸收能力，通过反射和吸收噪音波的能量来减少噪音传播。

消声器的内部结构会根据噪音频率和振幅进行设计，以达到最佳的消声效果。

4. 过滤和化学反应：部分消声器还会装配过滤器和催化剂等装置，用于净化排气气流中的有害物质，如尾气中的碳氢化合物和氮氧化物。

这有助于保护环境并降低对人体的危害。

综上所述，汽车排气管消声器通过减震消声、引导和分流、反射和吸收以及过滤和化学反应等多种原理相结合，有效降低了发动机排气噪音，并净化了尾气排放。

写出汽车消声器工作原理
汽车消声器是汽车排气系统的一部分，其主要作用是减少发动机排出的废气产生的噪音。

汽车消声器的工作原理如下：
1. 吸声原理：消声器内部设置有多个吸声材料，如陶瓷棉、玻璃纤维等，这些吸声材料可以吸收噪音的振动能量，将其转化为热能。

当废气通过消声器时，噪音振动会与吸声材料接触并产生摩擦，从而减少噪音的传播。

2. 反射原理：汽车消声器内部还设置了多个反射室，通过这些室内壁的设计和材料的选择来反射噪音。

当废气通过消声器时，噪音振动会被室壁所反射，在反射的过程中会与其他振动相互干涉，从而减弱噪音的强度。

3. 段变截面原理：消声器内部的管道截面会因为形状和尺寸的不同而发生变化，这样可以使气流的速度改变。

当气流速度变化时，噪音的频率也会发生变化，从而减少一部分噪音。

通过以上吸声、反射和段变截面原理的结合，汽车消声器能够有效降低发动机排气产生的噪音。

不同的汽车消声器采用不同的设计和材料，以适应不同排气系统和发动机的噪音特点。

排气筒消声器原理图
下图展示了排气筒消声器的原理。

图中一端连接着发动机的排气管，另一端与尾管相连。

消声器内部主要由以下组件构成：进气通道、吸声材料、导流板和排气通道。

进气通道是排气气体进入消声器的通道，其形状和长度对消声器的性能有一定影响。

吸声材料位于消声器的中部，其主要功能是通过吸音和散射降低噪音的传播。

吸声材料通常是一种多孔材料，如玻璃纤维、陶粒或陶瓷纤维。

导流板位于吸声材料的前方，其目的是引导排气气流，并通过改变气流的方向和速度来减少噪音产生。

排气通道位于消声器的另一端，用于将减少噪音的气体排出。

当发动机工作时，排气气体从发动机排气管进入消声器的进气通道。

气体通过吸声材料时，一部分声波被吸收和散射，从而降低噪音。

导流板进一步改变气流的运动方式，并减少噪音的传播。

最后，降低噪音的气体通过排气通道排出。

通过这些组件和流程，排气筒消声器可以有效地降低发动机排除的噪音，提供更加安静和舒适的驾驶体验。

汽缸消声器工作原理
汽缸消声器的工作原理是通过减小汽缸爆炸产生的噪音来降低引擎的排气噪声。

具体原理如下：
1. 噪音的产生：当汽缸内燃烧时，燃烧产生的燃气在排气阀开启后被排出。

这个过程中，由于燃气的释放速度非常快，造成高压气体在排气管内的冲击声波，以及在排气阀关闭时的后倒波。

这些声波会引起引擎排气噪音。

2. 吸收声波：汽缸消声器通过其内部的精心设计结构，将噪音引导进入其中。

消声器内部通常有吸音材料，如玻璃纤维、陶瓷棉等。

当声波通过吸音材料时，会引起材料内微小的振动和能量转换，从而将声波能量转化为热能，减少声波的反射和传播。

3. 减小声波压力：消声器内部还有一系列设备，如缓冲垫和减压室等，用于减小声波的压力。

这些设备可以将高压声波转换为低压声波，以减小声波的强度和噪音水平。

4. 排放气流调节：汽缸消声器还具有排放气流调节的功能，通过控制排气的流动和压力，以提高引擎的性能和效率。

此外，消声器还可以将噪音转化为低频声音，以改善排气噪音的质量。

综上所述，汽缸消声器通过吸收、转换和减少声波压力等措施，有效地降低了引擎排气噪音，提高了行车的舒适性和安静性。

汽车消音器工作原理汽车消音器啊，这玩意儿可神奇啦！你想想，汽车跑起来那动静，要是没有消音器，得多吵啊！那简直就像一群野马在你耳边狂奔。

消音器就像是汽车的“安静小天使”。

它的工作原理其实挺有趣的。

汽车发动机工作的时候，会产生各种气体的冲击和震动，这些冲击和震动就会发出很大的噪声。

那消音器是怎么对付这些噪声的呢？它就像是一个聪明的“声音迷宫”。

消音器里面有很多的通道和腔室，这些通道和腔室就像是一个个小房间。

当噪声进入消音器后，就会在这些小房间里跑来跑去，就像一个调皮的孩子在迷宫里迷失了方向。

在这个过程中，噪声的能量就会被逐渐消耗掉，声音也就慢慢变小啦。

你可以把消音器想象成一个神奇的魔法盒子，噪声进去后就被施了魔法，变得乖乖的，不再吵闹。

而且啊，消音器的设计也是很有讲究的呢！不同的汽车需要不同的消音器，就像不同的人要穿不同尺码的衣服一样。

如果消音器设计得不好，那汽车的声音可就还是会很大哦。

就好比你穿了一件不合身的衣服，怎么看都别扭。

所以说，制造消音器的人可真是得有一手好技术才行。

你知道吗，消音器还能让我们的驾驶体验更加舒适呢！没有那刺耳的噪声，我们开车的时候心情都会好很多。

就像在一个安静的房间里休息一样，多惬意啊！而且，消音器还能减少对周围环境的噪音污染呢。

要是所有汽车都没有消音器，那马路上得有多吵啊，估计大家都得被吵得头疼。

所以说啊，汽车消音器可真是个了不起的东西。

它虽然不大，但是作用却很大。

它让我们的汽车变得安静，让我们的生活更加美好。

你想想看，要是没有消音器，我们的生活会变成什么样呢？是不是觉得很可怕？嘿嘿，所以啊，我们可得好好珍惜这个小小的消音器，让它继续为我们的耳朵保驾护航呀！。
