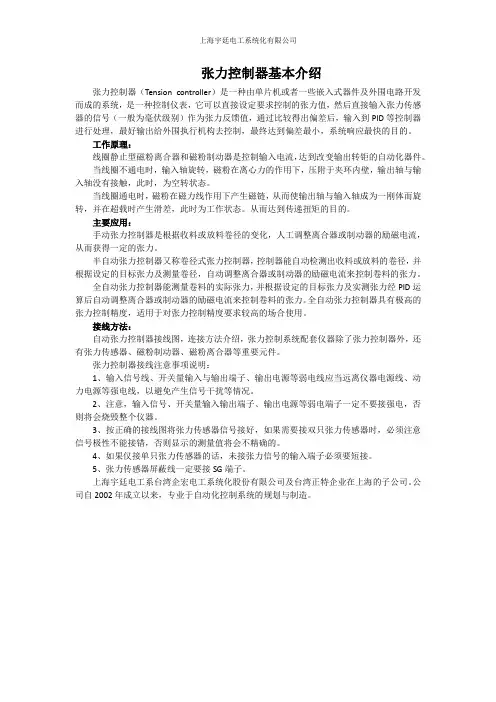

张力控制器基本介绍

张力控制器（Tension controller）是一种由单片机或者一些嵌入式器件及外围电路开发而成的系统，是一种控制仪表，它可以直接设定要求控制的张力值，然后直接输入张力传感器的信号（一般为毫伏级别）作为张力反馈值，通过比较得出偏差后，输入到PID等控制器进行处理，最好输出给外围执行机构去控制，最终达到偏差最小，系统响应最快的目的。

工作原理：

线圈静止型磁粉离合器和磁粉制动器是控制输入电流，达到改变输出转钜的自动化器件。

当线圈不通电时，输入轴旋转，磁粉在离心力的作用下，压附于夹环内壁，输出轴与输入轴没有接触，此时，为空转状态。

当线圈通电时，磁粉在磁力线作用下产生磁链，从而使输出轴与输入轴成为一刚体而旋转，并在超载时产生滑差，此时为工作状态。从而达到传递扭矩的目的。

主要应用：

手动张力控制器是根据收料或放料卷径的变化，人工调整离合器或制动器的励磁电流，从而获得一定的张力。

半自动张力控制器又称卷径式张力控制器，控制器能自动检测出收料或放料的卷径，并根据设定的目标张力及测量卷径，自动调整离合器或制动器的励磁电流来控制卷料的张力。

全自动张力控制器能测量卷料的实际张力，并根据设定的目标张力及实测张力经PID运算后自动调整离合器或制动器的励磁电流来控制卷料的张力。全自动张力控制器具有极高的张力控制精度，适用于对张力控制精度要求较高的场合使用。

接线方法：

自动张力控制器接线图，连接方法介绍，张力控制系统配套仪器除了张力控制器外，还有张力传感器、磁粉制动器、磁粉离合器等重要元件。

张力控制器接线注意事项说明：

1、输入信号线、开关量输入与输出端子、输出电源等弱电线应当远离仪器电源线、动力电源等强电线，以避免产生信号干扰等情况。

2、注意，输入信号、开关量输入输出端子、输出电源等弱电端子一定不要接强电，否则将会烧毁整个仪器。

3、按正确的接线图将张力传感器信号接好，如果需要接双只张力传感器时，必须注意信号极性不能接错，否则显示的测量值将会不精确的。

www.china-trophy

气动张力器使用说明

此规格张力器是气动张力器

一、气动张力器的原理是通过磁场转换扭矩变化产生阻尼，无机械摩擦。

二、根据用户自用线径选择我公司合适的气动张力器

三、客户设备配置：Φ4气管，气泵，气体水滤装置用来保护气缸，进入气缸的压力需在0.6～

0.9兆帕

四、气动张力器使用说明

张力器运行主要部件简介

1、 反张力旋把是用来调整张力杆角度

2、 微动开关是用来检测断线警报的装置，用户可根据需求安装

3、 阻尼器是产生主张力的部件

4、 羊毛圈是起到过滤漆包线的作用

5、 气缸接头是用来接通气压

6、 调节旋盘上标有刻度，调节的刻度越大输出张力就越大

开机前的准备工作： 气动张力器的走线方式按照我公司所提供的走线示意图

1、反张力刻度，调节旋盘刻度处于0位

2、羊毛圈放松，羊毛圈松紧程度根据使用张力大小而调节，张力小羊毛圈放松，张力大羊毛圈

压紧

3、Φ4气管接入气缸接头内

打开气缸，开机进行调试

随调节旋盘刻度增大，输出张力也会增大，同时张力杆角度会慢慢向下，张力杆处于水平行

为最佳调试位置，如果低于水平位置反张力旋把向左旋转

注意：在调试过程中只允许张力刻度由小调大，不允许由大调小，否则会出现断线现象。如果张

力刻度由大调小时，必须在停止状态下调整

阻尼轮内不能加机油

用户按此方法调至所需张力

输出张力需准确请配合张力表使用，以上为气动张力器调试方法

（关机，张力调小）

可能会出现异常现象调整方法

1、 张力杆角度高于水平位置时，张力器会出现非正常磨损，处理方法有两种，一是旋转调节旋盘

刻度使张力变大使张力杆慢慢向下，或者是反张力旋把向左旋转使张力杆慢慢向下；张力杆尽

量处于水平位置

（关机，张力调大）

2、张力杆角度低于水平行位置时，反张力旋把向左旋转，张力杆位置慢慢向上，使张力杆尽量处

张力器工作原理

张力器是一种用于调节绷带或绳索等松紧度的装置，其工作原理基于两个主要因素：滑轮的运动和张力的平衡。

滑轮是张力器的核心组件之一，通常由金属或塑料材料制成。滑轮通常呈圆盘状，其周围有凹槽，以便绷带或绳索可以沿着滑轮表面滑动。滑轮一般连接到一个轴上，并保持在一个固定的位置。

当绷带或绳索被穿过张力器的滑轮后，两端会被连接到需要调节的物体上。通过增加或减小绷带或绳索的长度，张力器可以改变绷带或绳索的张力。

当滑轮开始旋转时，即使绷带或绳索两端的长度不同，它们所受的张力也是平衡的。这是因为滑轮的旋转引起了绷带或绳索两端的受力变化。当滑轮旋转时，较短一端的绷带或绳索会受到更大的张力，而较长一端则受到较小的张力，从而实现张力的平衡。

通过调整滑轮的位置或旋转速度，可以实现绷带或绳索张力的微小调节。这使得张力器成为广泛应用于各种场合中的一种实用装置，例如体育训练、医疗康复和物体悬挂等。

液压张力机工作原理

液压张力机是一种利用液压技术实现工作的设备，它的工作原理如下：

1.液压系统：液压张力机通过液压系统实现工作。液压系统由一个液压泵、液压油箱、液压阀门、液压缸和配管等组成。液压泵通过提供液压油源，将液压油送入液压缸中，从而产生油压力。

2.液压缸：液压张力机中的液压缸起到传递和调节张力力量的作用。液压泵提供的液压油将被送入液压缸的两个工作腔内。当液压油进入其中一个腔内时，液压缸的柱塞会向外移动，从而产生拉力。

3.张力传感器：张力传感器用于测量被测物体的张力大小。它通常位于液压张力机的张紧部位，可以根据测量到的张力大小来控制液压系统的工作。

4.控制系统：液压张力机的控制系统是由自动控制装置框架组成的。通过该控制系统，可以选择不同的张力模式和设置不同的工作参数。

工作时，首先根据需要设置张力大小和张力模式，然后启动液压泵开始工作。液压泵将压缩的液压油送入液压缸中，使得液压缸柱塞向外移动，产生拉力。同时，张力传感器会测量被测物体的张力大小，并将这些信号传递给控制系统。控制系统会根据测得的张力大小来调整液压系统的工作状态，使得张力保持在设定的范围内。液压张力机根据不同的应用需求和工作环境可以有不同的结构形式和工作原理。
