微机原理基本电路

一、填空题

1.数字信号有（ 电位 ）和（ 脉冲 ）两种形式。

2.数字电路只能处理（ .数字 ）信号，不能处理（ 模拟 ）信号。

3.机器数是指（ 数字在计算机中 ）的带符号二进制数，它有（ 整数 ）、（ 实数 ）、（ 真值 ）三种常用类型。

二、完成下列数制的转换：

1.（1101100）2=( 22 )10=( 16 )16

2. (48 )10=( 11100 )2=( 1C ) 16

3. () 2=( 7271 )8=(

EB9 )16

4.（）2=（ 77 ）10=（ 115 ）8=（ 4D ）16

5. （57）10=（ 00100111 ）8421BCD

一、选择题

1. 硅材料二极管正向导通时，在管子上的正向电压UD是( B ).

A) B) C) D)

2.三极管开关应用时，相当于开关断开时，该三极管处于（ C）。

A) 放大区 B) 饱和区 C) 截止区 D) 击穿区

3. 逻辑式Y=(A+B)(/C+/D) 的反演式是： (/表示非或反。即/A表示A非或A的反）( B ).

A． /Y=A+B/C+/D B． /Y=/A/B+CD C． /Y=(A+B)(/C+/D)

D． /Y=(/A+/B)(C+D)

二、填空题

1. Y=AB+ AB 对偶式为Y'= (A+B)(A+B)

2. Y=AB+CDE+0 的反函数式为/Y= (/A+/B)(/C+/D+/E) * 1

3、51个“1”连续进行异或运算，其结果是( 1

)。 4、最基本的门电路是：( 非门 )、( 与门 )、( 或门 ) 。 5、逻辑函数F=/(A异或B) ，它的与或表达式为F =( AB + /A/B

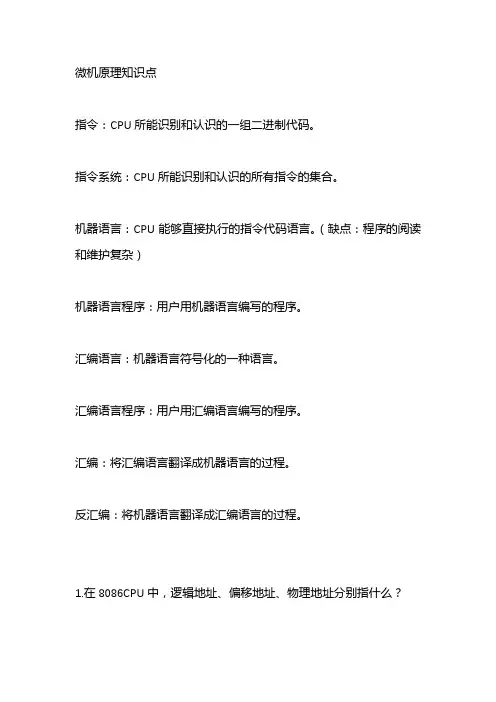

微机原理知识点

指令：CPU所能识别和认识的一组二进制代码。

指令系统：CPU所能识别和认识的所有指令的集合。

机器语言：CPU能够直接执行的指令代码语言。（缺点：程序的阅读和维护复杂）

机器语言程序：用户用机器语言编写的程序。

汇编语言：机器语言符号化的一种语言。

汇编语言程序：用户用汇编语言编写的程序。

汇编：将汇编语言翻译成机器语言的过程。

反汇编：将机器语言翻译成汇编语言的过程。

1.在8086CPU中，逻辑地址、偏移地址、物理地址分别指什么？

答：

逻辑地址是在程序中对储存器地址的一种表示方法，由段地址和段内偏移地址两部分组成。

偏移地址是指段内某个存储单元相对该段首地址的差值。

物理地址是8086芯片引线送出的20位地址码，用来指出一个特定的存储单元。

2.采用不同的寻址方式目的是？

答：缩短指令长度，扩大寻址空间，提高编程的灵活性。

3.中断的基本概念。

答：中断是指计算机由任何非寻常的或非预期的急需处理的事件所引起CPU暂时中断现行程序的执行，而转去执行另一程序，等处理完后又返回原程序。

4.中断的优点。

答：可以更好更快利用有限的系统资源，解决系统响应速度和运行速度。

5.流水线结构的基本概念。

答：流水线结构是指在系统处理数据时，每个时钟脉冲都接受下一条处理数据的指令。

6.流水线结构的优点。

答：提高了系统处理数据的速度。

7.基本输入输出方式有：

四种时：无条件传送，查询传送，中断传送，直接存储器存取方式（DMA）。

三种时：程序查询方式，中断传送，直接存储器存取方式（DMA）。

8.八种寻址方式有：

立即数寻址，直接寻址，寄存器寻址，寄存器间接寻址，寄存器相对寻址，基址变址寻址，基址变址相对寻址，隐含寻址。

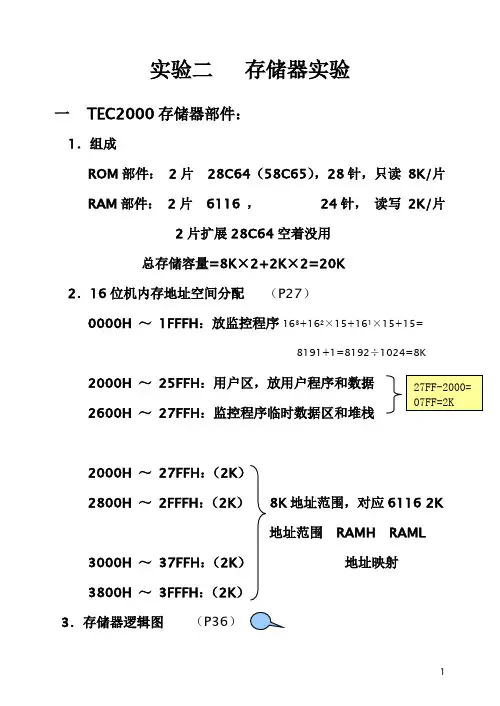

1 实验二 存储器实验

一 TEC2000存储器部件：

1．组成

ROM部件： 2片 28C64（58C65），28针，只读 8K/片

RAM部件： 2片 6116 ， 24针， 读写 2K/片

2片扩展28C64空着没用

总存储容量=8K×2+2K×2=20K

2．16位机内存地址空间分配 （P27）

0000H ～ 1FFFH：放监控程序163+162×15+161×15+15=

8191+1=8192÷1024=8K

2000H ～ 25FFH：用户区，放用户程序和数据

2600H ～ 27FFH：监控程序临时数据区和堆栈

2000H ～ 27FFH：（2K）

2800H ～ 2FFFH：（2K） 8K地址范围，对应6116 2K

地址范围 RAMH RAML

3000H ～ 37FFH：（2K） 地址映射

3800H ～ 3FFFH：（2K）

3．存储器逻辑图 （P36） 27FF-2000=

07FF=2K 2 三．实验内容：

1. C：\TEC2000>PCEC16

（1） 用E命令改变内存单元的值，并用D命令观察之

E 2020

连续改变5个值，

D 2020

（2） 用A命令输入一段程序，执行并观结果

A 2000

2000： MVRD R0，AAAA

2002： MVRD R1，5555

2004： AND R0，R1

2005： RET

2006：

用T命令单步执行

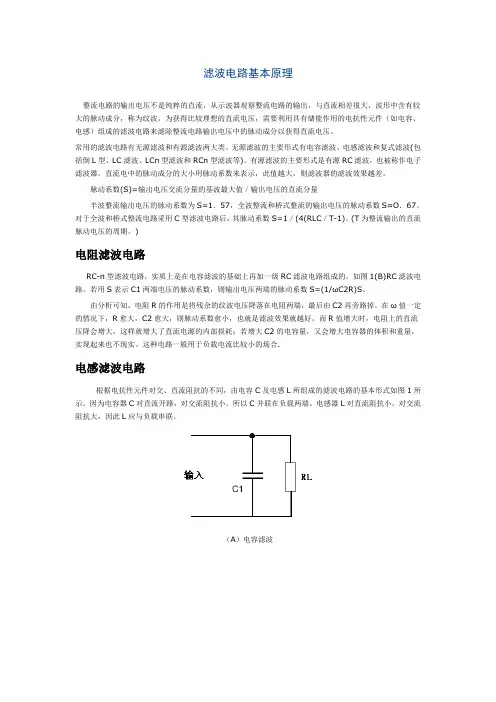

滤波电路基本原理

整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。

常用的滤波电路有无源滤波和有源滤波两大类。无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。

脉动系数(S)=输出电压交流分量的基波最大值／输出电压的直流分量

半波整流输出电压的脉动系数为S=1．57，全波整流和桥式整流的输出电压的脉动系数S≈O．67。对于全波和桥式整流电路采用C型滤波电路后，其脉动系数S=1／(4(RLC／T-1)。(T为整流输出的直流脉动电压的周期。)

电阻滤波电路

RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。如图1(B)RC滤波电路。若用S表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=(1/ωC2R)S。

由分析可知，电阻R的作用是将残余的纹波电压降落在电阻两端，最后由C2再旁路掉。在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波效果就越好。而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗；若增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。这种电路一般用于负载电流比较小的场合.

电感滤波电路

根据电抗性元件对交、直流阻抗的不同，由电容C及电感L所组成的滤波电路的基本形式如图1所示。因为电容器C对直流开路，对交流阻抗小，所以C并联在负载两端。电感器L对直流阻抗小，对交流阻抗大，因此L应与负载串联。

（A）电容滤波
