全国2009年4月高等教育自学考试

电力电子变流技术试题

课程代码：02308

一、单项选择题（本大题共10小题，每小题1分，共10分）

在每小题列出的四个备选项中只有一个是符合题目要求的。请将其代码填写在题后的括号内。错选、多选或未选，均无分。

1.在直流升压斩波电路中，已知电源电压Ud=12V,导通比Kt=1/3,则负载电压Uo=（ ）

A．4V B．18V

C．36V D．48V

2.三相全控桥式整流电路中，晶闸管触发电路包括同步信号发生器、脉冲整形、功率驱动和（ ）

A.驱动电路 B.逆变电路

C.移相控制电路 D.整流电路

3.功率晶体管的安全工作区由（ ）

A.2条曲线限定 B.3条曲线限定

C.4条曲线限定 D.5条曲线限定

4.三相全控桥式整流电路，共阳极组晶闸管触发脉冲间隔依次互差（ ）

A.60° B.90°

C.120° D.180°

5.单相全控桥式整流电路，设变压器二次侧电压有效值为U2，则晶闸管承受最大反向电压为（ ）

A2U22 B.U2

C.2U2 D.2U3

6.在单相半控桥式无续流二极管带阻感性负载整流电路中，晶闸管的移相范围是（ ）

A.0°～90° B.0°～120°

C.0°～180° D.90°～180°

7.逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成（ ）

A.大功率三极管 B.逆阻型晶闸管

C.双向晶闸管 D.可关断晶闸管

8.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为（ ）

A.一次击穿 B.反向截止

C.临界饱和 D.二次击穿

9.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在（ ）

A.导通状态 B.不定

C.饱和状态 D.关断状态

10.下面给出的四个电力半导体器件中，哪个是全控型电力半导体器件（ ）

A.二极管 B.晶闸管 C.功率晶体管 D.逆导晶闸管

二、填空题（本大题共15小题，每小题1分，共15分）

请在每小题的空格中填上正确答案。错填、不填均无分。

11.斩波电路的控制方式一般有时间比控制方式、瞬时值控制方式和_______。

12.反向重复峰值电压URRM等于反向不重复峰值电压URSM的_______。

13.将交流电能转换成直流电能的变流器称为_______。

14.三相半波可控整流电路带电阻性负载时，晶闸管承受的最大反向电压为_______，设变压器二次相电压有效值为U2。

15.单相全控桥式整流电路带电感性负载，晶闸管的移相范围是_______。

16.晶闸管串联时，给每只管子并联相同阻值的电阻R是_______措施。

17.单相半控桥式整流电路有续流二极管电感性负载，设触发角为α，则整流二极管的导通角为_______。

18.单相半控桥式整流电路无续流二极管，输出电压平均值为_______，设变压器二次电压有效值为U2。

19.降压斩波电路中，导通比Kt=0.7，电源电压Ud=100V，则输出电压Uo=_______V。

20.三相半波桥式整流电路要求触发脉冲以_______度间隔。

21.三相半波可控整流电路带电阻性负载时的移相范围是_______。

22.IGBT是一种_______驱动的电子器件。

23.三相全控桥式整流电路中同一相中的晶闸管触发脉冲相位差_______度。

24.DC—DC变换器两种主要形式为斩波电路控制型和_______。

25.无源逆变器根据直流侧电源性质分为电压源型逆变器和_______逆变器。

三、简答题（本大题共7小题，每小题5分，共35分）

26.决定有源逆变电路最小逆变角的因素有哪些？

27.画出Ig=0时双向晶闸管的伏安特性曲线。

28.正弦脉宽调制中，调制信号和载波信号常用什么波形？

29.设某型号晶闸管维持电流IH=4mA，晶闸管使用在下图电路中是否合理？为什么（不考虑电流裕量）？

30.分别画出电压型和电流型逆变器的原理框图。

31.无源电压型逆变器抑制输出电压谐波的两种常用方法是什么？

32.变压变频逆变器输出电压的四种控制方式分别是什么？

四、分析计算题（本大题共4小题，每小题10分，共40分）

33.三相桥式不控整流大电感负载电路如图所示，变压器二次相电压有效值U2=220V，直流电阻R=4Ω，平波电抗器L足够大且满足ωL R，试按要求回答下列问题：

① 计算输出电压平均值Ud；

②计算输出电流平均值Id；

③计算二极管电流的有效值Iv1；

④计算二极管电流的平均值Iv1AR。 34.单相半波可控整流电路带电阻负载如图所示，交流输入电压有效值U2=220V，负载电阻R=1.69Ω，要求输出的直流平均电压为84.5V，试计算控制角α，晶闸管电流的有效值IV1，晶闸管电流平均值IV1AR。

35.三相半波可控整流电路，带大电感负载ωL R，控制角α=60°，负载电阻R=2Ω，变压器二次相电压有效值U2=220V。计算输出电压平均值Ｕd，输出电流平均值Id，并按

裕量系数2确定晶闸管的额定电流和额定电压（电路最小控制角αmin=60°）。

36.单相半控桥式有续流二极管整流电路如下图，电源电压有效值U2=220V，带大电感负载ωL R，其中，负载电阻R=5Ω，晶闸管的控制角α=60°，分别计算输出电压平均值、输出电流平均值和流过晶闸管和续流二极管电流的平均值和有效值。

合集下载

全国2003年4月高等教育自学考试

全国2003年4月高等教育自学考试

全国2003年4月高等教育自学考试

综合英语(一)试题

课程代码：00794

Ⅰ.用适当语法形式或词汇填空。从［Ａ］、［B］、［C］和［D］四个选项中选出一个最佳答案，并将所选答案的字母写在答题纸上。(本大题共30小题，每小题1分，共30分)

1. My sister spends ____ studying so that she might later get a better job.

[A]most of her times [B]her most times

[C]her most time [D]most of her time

2. We got down to business as soon as we ____ each other.

[A]had introduced to [B]had been introduced to

[C]had introduced by [D]had been introduced by

3.The scientist suddenly saw the answer to the problem that ____ his mind for the last two months.

[A]is occupied [B]has been occupied

[C]had occupied [D]had been occupied

4.If had realized that you were really serious in what you said， I____ more carefully.

[A]thought it over [B]had thought over it

[C]would have thought over it [D]should have thought it over

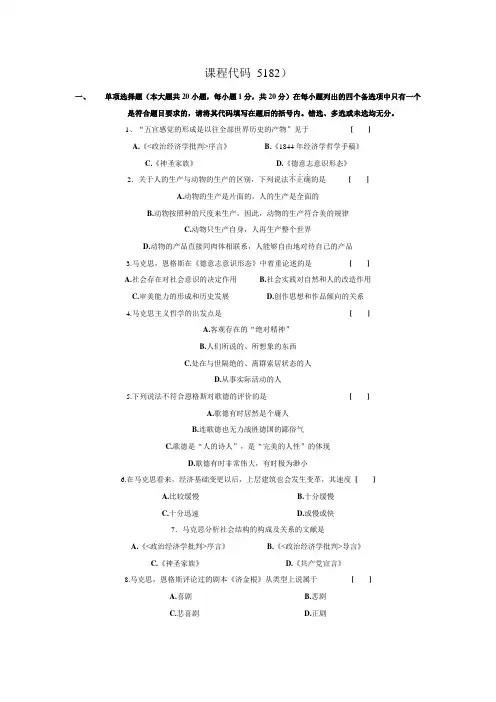

2009年4月高等教育自学考试马克思主义文艺论著选读试题 及答案

2009年4月高等教育自学考试马克思主义文艺论著选读试题 及答案

课程代码 5182）

一、 单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

1、“五官感觉的形成是以往全部世界历史的产物”见于 [ ]

A.《序言》 B.《1844年经济学哲学手稿》

C.《神圣家族》 D.《德意志意识形态》

2．关于人的生产与动物的生产的区别，下列说法不正确．．．的是 [ ]

A.动物的生产是片面的，人的生产是全面的

B.动物按照种的尺度来生产，因此，动物的生产符合美的规律

C.动物只生产自身，人再生产整个世界

D.动物的产品直接同肉体相联系，人能够自由地对待自己的产品

3.马克思，恩格斯在《德意志意识形态》中着重论述的是 [ ]

A.社会存在对社会意识的决定作用 B.社会实践对自然和人的改造作用

C.审美能力的形成和历史发展 D.创作思想和作品倾向的关系

4.马克思主义哲学的出发点是 [ ]

A.客观存在的“绝对精神”

B.人们所说的、所想象的东西

C.处在与世隔绝的、离群索居状态的人

D.从事实际活动的人

5.下列说法不符合恩格斯对歌德的评价的是 [ ]

A.歌德有时居然是个庸人

B.连歌德也无力战胜德国的鄙俗气

C.歌德是“人的诗人”，是“完美的人性”的体现

D.歌德有时非常伟大，有时极为渺小

6.在马克思看来，经济基础变更以后，上层建筑也会发生变革，其速度 [ ]

A.比较缓慢 B.十分缓慢

C.十分迅速 D.或慢或快

全国2002年10月高等教育自学考试

全国2002年10月高等教育自学考试

各类考试历年试题答案免费免注册直接下载 全部WORD文档

第 1 页 中国自考人()——700门自考课程 永久免费、完整 在线学习

快快加入我们吧！

全国2002年10月高等教育自学考试

眼耳鼻喉科学试题

课程代码：02908

第一部分 选择题

一、单项选择题(本大题共18小题，每小题1分，共18分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1．黄斑部数量最多的细胞是（ ）

A.视杆细胞 B.视锥细胞

C.双极细胞 D.神经节细胞

2．检查近视力的标准距离是（ ）

A.15cm B.20cm

C.30cm D.40cm

3．辨色力最强的部位是（ ）

A.视神经乳头 B.黄斑

C.鼻侧视网膜 D.颞侧视网膜

4．正常房角在前房角镜检查时可见（ ）

A.小梁 B.角膜缘

C.后房 D.睫状体

5．虹视最常见于（ ）

A.虹膜睫状体炎 B.急性闭角型青光眼

C.开角型青光眼 D.急性结膜炎

6．视物变形常见于（ ）

A.屈光不正 B.白内障

C.斜视 D.视网膜水肿

7．睑内翻可继发（ ）

A.兔眼 B.暴露性角膜炎

C.角膜溃疡 D.上睑下垂

8．治疗早期白内障的药物有（ ）

A.维生素A B.谷光甘肽

C.匹罗卡品 D.地塞米松

9．孔源性视网膜脱离临床可见（ ）

A.眼压较低 B.视野扩大

C.角膜混浊 D.远视眼

10．窦口鼻道复合体不包括（ ）

A.中鼻甲、中鼻道 B.钩突、筛泡、半月裂

C.后组筛房及蝶窦开口 D.前组和中组筛房及额窦开口

11．中耳手术出现面神经下单位瘫痪，术后检查发现镫骨肌反射存在，无听觉过敏现象，只有舌前2/3味觉消失，说明损伤在（ ）

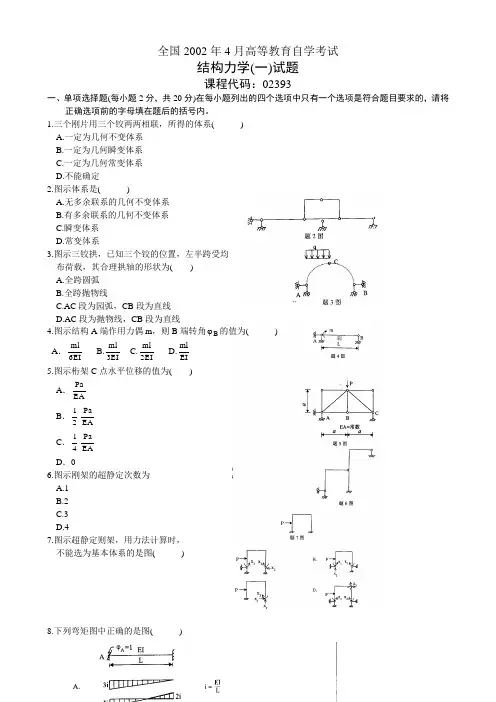

全国2002年4月高等教育自学考试
