齿轮模数的计算公式

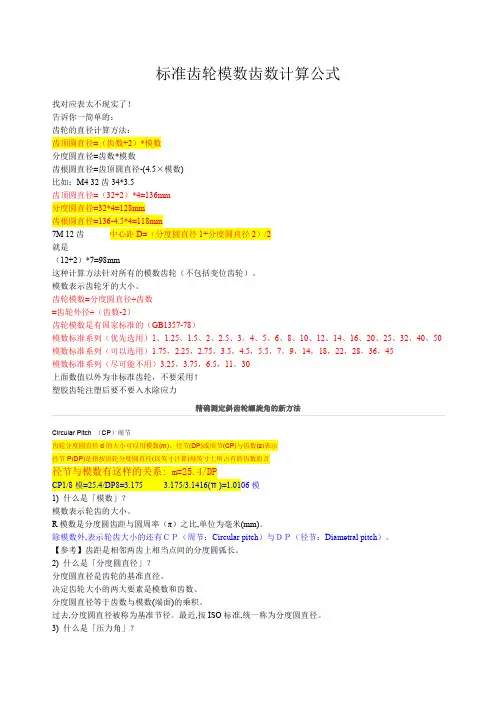

标准齿轮模数齿数计算公式

找对应表太不现实了！

告诉你一简单的：

齿轮的直径计算方法：

齿顶圆直径=（齿数+2）*模数

分度圆直径=齿数*模数

齿根圆直径=齿顶圆直径-(4.5×模数)

比如：M4 32齿34*3.5

齿顶圆直径=（32+2）*4=136mm

分度圆直径=32*4=128mm

齿根圆直径=136-4.5*4=118mm

7M 12齿 中心距D=（分度圆直径1+分度圆直径2）/2

就是

（12+2）*7=98mm

这种计算方法针对所有的模数齿轮（不包括变位齿轮）。

模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数

=齿轮外径÷（齿数-2）

齿轮模数是有国家标准的（GB1357-78）

模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50

模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45

模数标准系列（尽可能不用）3.25，3.75，6.5，11，30

上面数值以外为非标准齿轮，不要采用！

塑胶齿轮注塑后要不要入水除应力

精确测定斜齿轮螺旋角的新方法

Circular Pitch （CP）周节

齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示

径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言

径节与模数有这样的关系: m=25.4/DP

CP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模

1) 什么是「模数」？

模数表示轮齿的大小。

R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。

除模数外,表示轮齿大小的还有ＣＰ（周节：Circular pitch）与ＤＰ（径节：Diametral pitch）。

【参考】齿距是相邻两齿上相当点间的分度圆弧长。

标准齿轮模数尺数计算公式

找对应表太不现实了！

告诉你一简单的：

齿轮的直径计算方法：

齿顶圆直径=（齿数+2）*模数

分度圆直径=齿数*模数

齿根圆直径=齿顶圆直径-(4.5×模数) 比如：M4 32齿34*3.5

齿顶圆直径=（32+2）*4=136mm

分度圆直径=32*4=128mm

齿根圆直径=136-4.5*4=118mm

7M 12齿 中心距D=（分度圆直径1+分度圆直径2）/2

就是

（12+2）*7=98mm

这种计算方法针对所有的模数齿轮（不包括变位齿轮）。

模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数

=齿轮外径÷（齿数-2）

齿轮模数是有国家标准的（GB1357-78）

模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50

模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45

模数标准系列（尽可能不用）3.25，3.75，6.5，11，30

上面数值以外为非标准齿轮，不要采用！

塑胶齿轮注塑后要不要入水除应力

精确测定斜齿轮螺旋角的新方法精确测定斜齿轮螺旋角的新方法 Circular Pitch （CP）周节

齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示

径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言 径节与模数有这样的关系: m=25.4/DP

CP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模

1) 什么是「模数」？

模数表示轮齿的大小。

R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。

除模数外,表示轮齿大小的还有ＣＰ（周节：Circular pitch）与ＤＰ（径节：Diametral pitch）。

在机械工程中，齿轮的参数计算涉及多个方面，包括模数、齿数、压力角、分度圆直径等。以下是一些常用的齿轮参数计算公式：

模数（Module，M）：

模数是用来表示齿轮齿数和齿轮尺寸的重要参数。模数的计算公式为：

M = D / Z

其中，D 是齿轮的分度圆直径，Z 是齿轮的齿数。

分度圆直径（Pitch Circle Diameter，D）：

分度圆直径是齿轮的主要尺寸参数，用于计算齿轮的几何特性。分度圆直径的计算公式为：

D = M * Z

其中，M 是模数，Z 是齿轮的齿数。

压力角（Pressure Angle，α）：

压力角是齿轮齿面上接触点的法线与齿轮轴线的夹角。常用的压力角有 14.5°、20° 和

30°。压力角的选择与具体应用有关。

齿数比（Gear Ratio，i）：

齿数比表示两个相互啮合的齿轮齿数之比。齿数比的计算公式为：

i = Z2 / Z1

其中，Z1 是驱动齿轮的齿数，Z2 是被驱动齿轮的齿数。

这些公式是计算齿轮参数的基本公式，可根据具体应用需求和设计要求进行进一步的调整和扩展。齿轮设计和计算通常涉及更多的参数和公式，例如齿顶高度、齿根高度、啮合角等，具体的计算方法会根据具体的齿轮类型和标准进行调整。在实际设计中，通常需要参考相关的齿轮设计手册、标准或软件工具，以获得更详细和准确的齿轮参数计算公式。

创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 齿轮的模数计算公式之巴公井开创作

创作时间：二零二一年六月三十日

齿轮的直径计算方法：

齿顶圆直径=（齿数+2）*模数

分度圆直径=齿数*模数

齿根圆直径=齿顶圆直径-4.5模数

比如：M4 32齿

齿顶圆直径=（32+2）*4=136mm

分度圆直径=32*4=128mm

齿根圆直径=136-4.5*4=118mm

7M 12齿

就是 （12+2）*7=98mm

这种计算方法针对所有的模数齿轮（不包括变位齿轮）.

模数暗示齿轮牙的年夜小.

齿轮模数=分度圆直径÷齿数

=齿轮外径÷（齿数-2）

齿轮模数是有国家标准的（GB1357-78）

模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50

模数标准系列（可以选用）1.75, 2.25, 2.75, 3.5, 4.5, 5.5,

7, 9, 14, 18, 22, 28, 36, 45

模数标准系列（尽可能不用）3.25, 3.75, 6.5, 11, 30 创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 上面数值以外为非标准齿轮, 不要采纳！

追问

请问：模数是自己界说的吗？ 我老板直接给我一个产物要我做个电极 是冰箱上的盖子 我数了一下是 119齿数 可是 我要绘图的时候 要求M=？ Z=？ 还有一个角度 角度和齿数都知道 可是模数是几多我就不知道了 我明天去丈量一下齿顶圆 已知 齿顶圆 根据你说的就可以算出来模数了吧！

回答

对, 需要丈量直径才行.
