汽轮发电机组振动标准

通用振动标准-按轴承振动烈度的评定标准

按轴承振幅的评定标准

1969年国际电工委员会(IEC)推荐了汽轮发电机组的振动标准，如表1所示（峰－峰值，μm）。原水电部规定的评定汽轮发电机组等级与IEC标准基本相符，如表2所示（峰－峰值）。

表1 IEC振动标准

转速（r/min） 1000 1500 1800 3000 3600 6000 12000

在轴承上测量 75 50 42 25 21 12 6

在轴上测量 150 100 84 50 42 25 12

表2 振动标准

转速（r/min） 优 良 合格

1500 30 50 70

3000 20 30 50

按轴承振动烈度的评定标准

国际标准化组织ISO曾颁布了一系列振动标准，作为机器质量评定的依据。现将有关标准介绍如下：

⑴ ISO2372/1：

该标准于1974年正式颁布，适用于工作转速为600~12000r/min，在轴承盖上振动频率在10~1000Hz范围内的机器振动烈度的等级评定。它将机器分成四类：

Ⅰ类为固定的小机器或固定在整机上的小电机，功率小于15KW。

Ⅱ类为没有专用基础的中型机器，功率为15~75KW。刚性安装在专用基础上功率小于300KW的机器。

Ⅲ类为刚性或重型基础上的大型旋转机械，如透平发电机组。

Ⅳ类为轻型结构基础上的大型旋转机械，如透平发电机组。

每类机器都有A，B，C，D四个品质级。各类机器同样的品质级所对应的振动烈度范围是有些差别的，见表3。四个品质段的含意如下：

表3 ISO2372推荐的各类机器的振动评定标准

振动烈度分级范围 各类机器的级别

振动烈度（mm/s） 分贝（db）Ⅰ类 Ⅱ类 Ⅲ类 Ⅳ类

0.18-0.28 85-89 A A A A

0.28-0.45 89-93 A A A A

iso 10816-3振动标准

ISO 10816-3是关于机械振动的标准，它涉及到在非旋转部件上对机器振动进行评估。该标准主要关注的是现场测量时标称功率为15kW和标称速度为120r/min到15000r/min之间的工业机器。此外，ISO 10816-3是针对特定类型的机器进行评估的，例如大型蒸汽轮机发电机组、超过50MW的机器、不含航空器用的燃气轮机组等。

ISO 10816-3标准包括以下部分：

1. 第1部分：总则

2. 第2部分：超过50MW的大型蒸汽轮机发电机组

3. 第3部分：功率在15KW以上，转速在120RPM至15000RPM之间的工业用机器

4. 第4部分：不含航空器用的燃气轮机组

5. 第5部分：水力发电机组和水力泵浦机组

6. 第6部分：超过100KW的往复式机器等。

在应用ISO 10816-3时，需要根据具体的机器类型和要求选择相应的部分进行参考。

汽轮发电机组

汽轮发电机一般具有较重的转子和挠性支承。

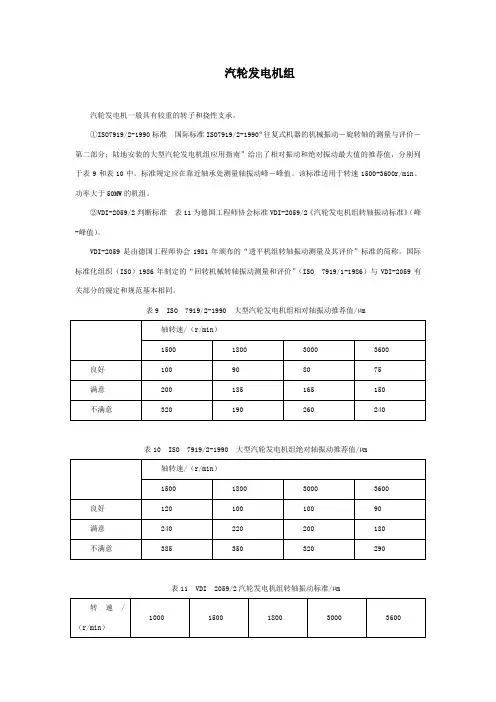

①ISO7919/2-1990标准 国际标准ISO7919/2-1990“往复式机器的机械振动―旋转轴的测量与评价―第二部分；陆地安装的大型汽轮发电机组应用指南”给出了相对振动和绝对振动最大值的推荐值，分别列于表9和表10中。标准规定应在靠近轴承处测量轴振动峰－峰值。该标准适用于转速1500-3600r/min、功率大于50MW的机组。

②VDI-2059/2判断标准 表11为德国工程师协会标准VDI-2059/2《汽轮发电机组转轴振动标准》（峰-峰值）。

VDI-2059是由德国工程师协会1981年颁布的“透平机组转轴振动测量及其评价”标准的简称。国际标准化组织（ISO）1986年制定的“回转机械转轴振动测量和评价”（ISO 7919/1-1986）与VDI-2059有关部分的规定和规范基本相同。

表9 ISO 7919/2-1990 大型汽轮发电机组相对轴振动推荐值/µm

轴转速/（r/min）

1500 1800 3000 3600

良好 100 90 80 75

满意 200 185 165 150

不满意 320 190 260 240

表10 ISO 7919/2-1990 大型汽轮发电机组绝对轴振动推荐值/µm

轴转速/（r/min）

1500 1800 3000 3600

良好 120 100 100

90

满意 240 220 200 180

不满意 385 350 320 290

表11 VDI 2059/2汽轮发电机组转轴振动标准/µm

转速/（r/min） 1000 1500 1800 3000 3600 良好 76 62 57 44 40

报警 145 116 106 82 75

停机 209 170 156 121

110

VDI-2059分为五个部分，与火电厂有关的是其中第二部分“汽轮发电机组振动标准”，主要内容如下。

振动电机：

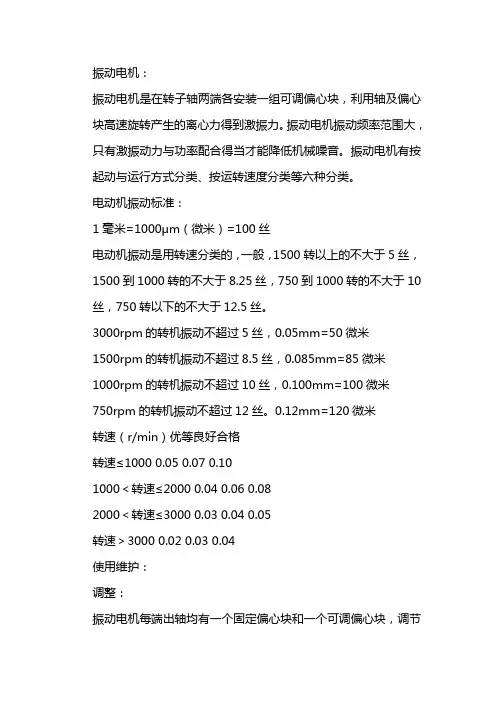

振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。振动电机振动频率范围大，只有激振动力与功率配合得当才能降低机械噪音。振动电机有按起动与运行方式分类、按运转速度分类等六种分类。

电动机振动标准：

1毫米=1000μm（微米）=100丝

电动机振动是用转速分类的，一般，1500转以上的不大于5丝，1500到1000转的不大于8.25丝，750到1000转的不大于10丝，750转以下的不大于12.5丝。

3000rpm的转机振动不超过5丝，0.05mm=50微米

1500rpm的转机振动不超过8.5丝，0.085mm=85微米

1000rpm的转机振动不超过10丝，0.100mm=100微米

750rpm的转机振动不超过12丝。0.12mm=120微米

转速（r/min）优等良好合格

转速≤1000 0.05 0.07 0.10

1000＜转速≤2000 0.04 0.06 0.08

2000＜转速≤3000 0.03 0.04 0.05

转速＞3000 0.02 0.03 0.04

使用维护：

调整：

振动电机每端出轴均有一个固定偏心块和一个可调偏心块，调节可调偏心块和固定偏心块之间的夹角可改变激振力的大小。出厂时可调偏心块和固定偏心块之间的夹角为0度，这时的激振力为振动电机的额定激振力F，不同夹角时的激振力：

要特别注意，调整激振力时，要将振动电机两端出轴上的可调偏心块向同一个方向调整为相同的角度。

激振力的调整步骤

⒈拆除防护罩。

⒉旋松外侧偏心块加紧螺栓。

⒊两侧偏心块应同方向转动，使轴上刻线对准偏心块上激振力示值线至需要的激振力值处，并检查两端是否为相同的角度。

激振调节：

振动电机出厂时激振力均调至80%，需海运时（出口）激振力调至0%。使用时按下列步骤进行调节：

卧式振动电机：

⑴、放松防护罩紧固螺钉，拆下两端防护罩；

⑵、激振力小于MV50-2；
