水窖工程施工方案

电气工程施工方案

石景山区实验幼儿园综合维修改造工程

编制单位：中城建第五工程局有限公司

编制人：

审核人：

编制日期：

工程概况

1、本工程为北京市石景山区实验幼儿园改造工程结构抗震加固项目，主楼地上3层，办公楼2层，附属用房1层，建筑面积共3927平方米。

2、本工程按三级负荷供电，应急照明为二级负荷，其它为三级负荷。

3、本建筑供电由配电室引来380/220V三相五线电源进入本楼配电室，在配电室内设总配电柜，及动力与照明配电箱,总柜内设计量装置。

4、进线采用阻燃电缆， 配电干线选用YJV电缆,分支线选用铜芯绝缘电线；采用桥架敷设。

5、本工程办公室幼儿休息室、活动室采用节能灯，走道休息室、活动室等均设应急照明灯。教室，办公室、休息室、活动室等采用筒灯、花灯结合灯带照明，光源为节能型光源， 根据功能及节能原则，照明采用集中或分散控制方式。节能荧光灯配电子整流器.

电气工程预留预埋

在喷射混凝土前取得在混凝土板墙结构上所需的留洞、槽口、凹槽等的尺寸、位置及其形成的一切资料。会同其专业技术人员，结合各专业图纸审核预留洞有无冲突的问题，发现问题及时通过各方设计进行解决。

注意留洞尺寸，必须符合有关规范和设计图中关于间距的要求。

在配合施工中，专业人员必须随工程进度密切配合土建作好预留洞及线管的预埋工作。电箱的位置、管道穿过墙壁和楼板等处，都应注意加强检查，绝不能有遗漏。

在混凝土墙上留孔、洞和预埋件时应有专人按设计图纸将管道及设备的位置、标高尺寸测定，标好孔洞的部位，将预制好的模盒、预埋铁件在绑扎钢筋前按标记固定牢，盒内塞入纸团等物，在浇注混凝土过程中应有专人配合校对，看管模盒、埋件，以免移位。打混凝土时应有专人看护，保证预留、预埋孔洞应无位移、跑偏歪斜等现象, 预留洞口应光滑完整无破损。

OCC屋面工程施工方案

张伟

1.工程概况：

该工程屋面为木结构金属瓦坡屋面。其屋面板及防水层部分已完成，但因年久失修，材料损坏严重，本次除梁保留外屋面部分需要全部拆除新建。其室内部分（室内有吊顶）使用一层19mm厚的plwood胶合木板作为屋面板，室外挑檐部分使用38mm厚的条形带卡槽木板作为屋面板，屋面防水层采用1道“即撕即贴”含沥青的防水卷材，防水层上层为一层25mm厚隔声岩棉，面层为金属碎石裂状瓦屋面。屋面排水坡度为25％。

人员配备：1名工班长，一名木工工长，7名木工

计划工期：3天

2.施工顺序

1.材料准备

施工前先检查现场现有可用材料的质量程度，包括防水卷材，隔声岩棉板，及38mm条形木板等。选择保存完好，外观及质量均优秀的材料用以施工，对需要处理的材料进行处理。

计划两方向屋面同时进行施工，更换室内屋面plywood大板。

坡屋面:脚手架搭设→原屋面板拆除→换新板→铺防水层 →钉顺水条→铺隔声岩棉板→钉挂瓦条→挂瓦→细部处理 →检查验收→淋水试验。

3.主要施工方法

脚手架搭设：在OCC屋前与屋后搭设2片脚手架区域，面积以满足施工需要为准。

脚手架安装严格按照安全规定及规范要求执行。

3.1找平层

由于室内屋面板（19mm）与室外屋面板(38mm)有19mm的高差，所以梁上需钉19mm木条将plywood胶合木板架起使其表面与室外条板成一个平面.

3.1.2所用材料的质量、技术性能，必须符合设计要求和规范规定。 3.1.3坡度应满足设计要求。

防水层“即撕即贴”含沥青的防水卷材3㎜(2㎜)厚)

3.3.2施工方法

(1)卷材铺贴方向应符合下列规定：卷材宜平行屋脊铺贴；应顺天沟、落水口处由低向高逐条铺贴。

(2) 铺贴卷材采用搭接法时，上下层及相邻两幅卷材的搭接缝应错开。

1

目 录

一、工程概况

二、编制依据及原则

三、施工准备

四、钢结构构件制作

五、钢结构吊装

六、质量通病的防治方法

2 一、工程概况

本工程位于*************，拟建建筑物为********,建筑面积约****平方米，本项目含约****平方米钢结构加层，。

二、编制依据及原则

1、编制依据

（1）建设工程设计图纸和工地现场勘查所获得的资料。

（2）与本工程有关的现行设计、施工规范和工程质量检验评定标准。

（3）我公司资源情况及类似工程施工经验。

2、编制原则

（1）确保质量。实行全面质量管理，技术、质量责任承包制，确保工程质量达到本标书制定的质量目标。

（2） 保证工期。优化施工方案，利用先进的施工设备，精干的施工队伍，精心组织，科学施工，确保工期按时完工，争取略有提前。

（3）确保安全。推行安全目标责任制，制定安全保证措施，严格按安全规程操作，杜绝安全事故的发生，达到本标书制定的安全目标。

（4）突出重点，统筹安排，组织连续、均衡而紧凑的施工生产。重点把握影响质量和工期的重点、难点工程，保证工期、质量及安全目标的实现。加强经济核算制度，贯彻增产节约方针。

（5） 坚持按专业化组织施工的原则，对构件的制作、安装、等均安排有丰富施工经验的专业队伍承担。

3 三、施工准备

1、 施工调查

我公司在参加了本项目投标后，我司派相关技术人员到施工现场进行施工调查，调查结果将输入实施性施工设计，并以此作为准备工作的依据，施工调查的主要内容是：

（1） 通过建设、设计单位，进一步弄清设计意图，工程特点。

（2） 摸清建设单位对工程分期、配套交付使用的要求。

（3）施工现场水、电供应情况。

（4）地方材料供应情况和当地协作条件。

2 、技术准备

在施工调查的基础上做技术准备。

（1）进行图纸自审。审查图纸是否完整、齐全、准确。

（2）参加建设、设计单位组织的图纸会审和交底，保证图纸资料的准确无误。

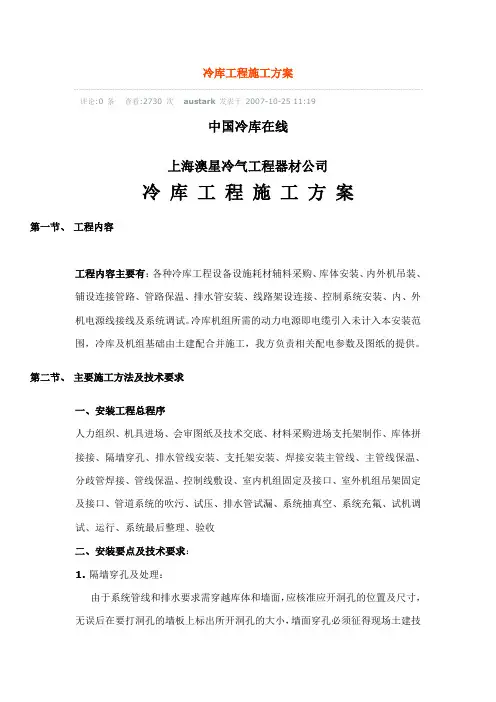

冷库工程施工方案

评论:0 条 查看:2730 次 austark 发表于 2007-10-25 11:19

中国冷库在线

上海澳星冷气工程器材公司

冷 库

工

程 施 工

方 案

第一节、 工程内容

工程内容主要有：各种冷库工程设备设施耗材辅料采购、库体安装、内外机吊装、铺设连接管路、管路保温、排水管安装、线路架设连接、控制系统安装、内、外机电源线接线及系统调试。冷库机组所需的动力电源即电缆引入未计入本安装范围，冷库及机组基础由土建配合并施工，我方负责相关配电参数及图纸的提供。

第二节、

主要施工方法及技术要求

一、安装工程总程序

人力组织、机具进场、会审图纸及技术交底、材料采购进场支托架制作、库体拼接接、隔墙穿孔、排水管线安装、支托架安装、焊接安装主管线、主管线保温、

分歧管焊接、管线保温、控制线敷设、室内机组固定及接口、室外机组吊架固定及接口、管道系统的吹污、试压、排水管试漏、系统抽真空、系统充氟、试机调试、运行、系统最后整理、验收

二、安装要点及技术要求：

1. 隔墙穿孔及处理：

由于系统管线和排水要求需穿越库体和墙面，应核准应开洞孔的位置及尺寸，无误后在要打洞孔的墙板上标出所开洞孔的大小，墙面穿孔必须征得现场土建技术人员意见对建筑物结构无影响后才能去进行穿孔作业。管线过墙洞，采用电锤穿孔。若不适宜电锤穿孔的墙壁在征得业主同意后方可用其它方式穿孔。孔的大小以可以穿过管线（含保温层）为准，管线穿过墙体处应设钢套管，管路的焊缝不得置于套管内，镀锌铁皮套管应与墙面或楼板平齐，但应至少比地面高出20mm，管道与套管的空隙应用隔热或其它不燃材料填塞，不得将套管作为管道的支撑。

2. 库内机组的安装：

步骤：决定库内机组的位置→画线标位→扩孔器扩孔→库顶支撑杆固定→机组吊顶螺杆连接→库内机组固定

3. 冷媒配管：

（1）步骤：按图纸要求配管→管路铺设→焊接→吹净→试漏→干燥→保温
