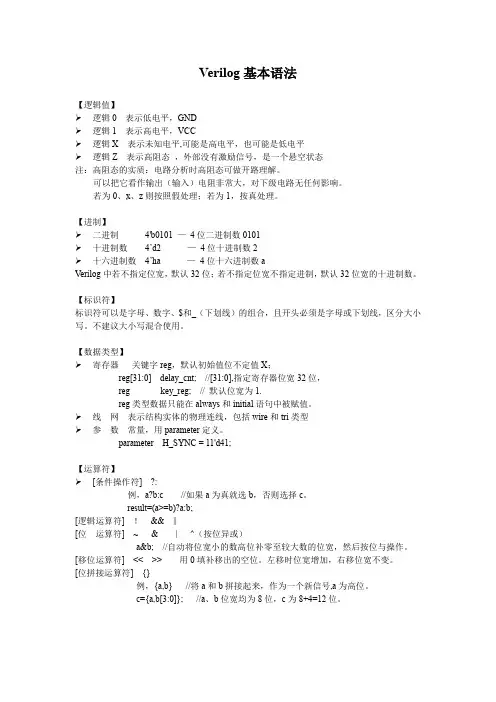

Verilog基本语法
【逻辑值】
➢ 逻辑0 表示低电平，GND
➢ 逻辑1 表示高电平，VCC
➢ 逻辑X 表示未知电平,可能是高电平，也可能是低电平
➢ 逻辑Z 表示高阻态 ，外部没有激励信号，是一个悬空状态
注：高阻态的实质：电路分析时高阻态可做开路理解。
可以把它看作输出（输入）电阻非常大，对下级电路无任何影响。
若为0、x、z则按照假处理；若为1，按真处理。
【进制】
➢ 二进制 4'b0101 — 4位二进制数0101
➢ 十进制数 4’d2 — 4位十进制数2
➢ 十六进制数 4’ha — 4位十六进制数a
Verilog中若不指定位宽，默认32位；若不指定位宽不指定进制，默认32位宽的十进制数。
【标识符】
标识符可以是字母、数字、$和_（下划线）的组合，且开头必须是字母或下划线，区分大小写。不建议大小写混合使用。
【数据类型】
➢ 寄存器 关键字reg，默认初始值位不定值X；
reg[31:0] delay_cnt; //[31:0],指定寄存器位宽32位，
reg key_reg; // 默认位宽为1.
reg类型数据只能在always和initial语句中被赋值。
➢ 线 网 表示结构实体的物理连线，包括wire和tri类型
➢ 参 数 常量，用parameter定义。
parameter H_SYNC = 11'd41;
【运算符】
➢ [条件操作符] ?:
例，a?b:c //如果a为真就选b，否则选择c。
result=(a>=b)?a:b;
[逻辑运算符] ！ && ||
[位 运算符] ~ & | ^（按位异或）
a&b; //自动将位宽小的数高位补零至较大数的位宽，然后按位与操作。
verilog 基本语法
Verilog基本语法
Verilog是一种硬件描述语言，用于描述数字电路的行为和结构。它具有强大的建模能力，能够描述复杂的数字系统，并用于逻辑设计和硬件验证。本文将介绍Verilog的基本语法，以帮助读者对这种语言有一个基本的了解。
1. 模块声明
在Verilog中，所有的设计都是通过模块来实现的。模块是Verilog的基本组织单位，类似于其他编程语言中的函数或类。模块声明由关键字module开头，后面跟着模块的名称和输入输出端口的定义。例如：
module my_module(input a, b, output c);
// 模块的主体
endmodule
2. 端口声明
在模块声明中，使用关键字input和output来声明输入和输出端口。输入端口用于接收信号，输出端口用于输出信号。端口可以是单个的信号，也可以是信号的数组。例如：
input a, b; // 单个输入端口 output c; // 单个输出端口
input [7:0] d; // 输入信号的数组
3. 信号声明
在Verilog中，使用关键字wire、reg、integer等来声明信号。wire用于声明连续的信号，reg用于声明时序的信号，integer用于声明整数变量。例如：
wire a, b; // 连续信号
reg [7:0] c; // 时序信号，有8位
integer d; // 整数变量
4. 时钟和复位
在数字电路中，时钟和复位信号是非常重要的。在Verilog中，可以使用关键字input来声明时钟和复位信号，并在模块的输入端口中定义。例如：
input clk; // 时钟信号
input rst; // 复位信号
5. 运算符
Verilog支持各种运算符，包括算术运算符、逻辑运算符、位运算符等。算术运算符用于执行加减乘除等操作，逻辑运算符用于执行与或非等逻辑操作，位运算符用于执行位操作。例如：

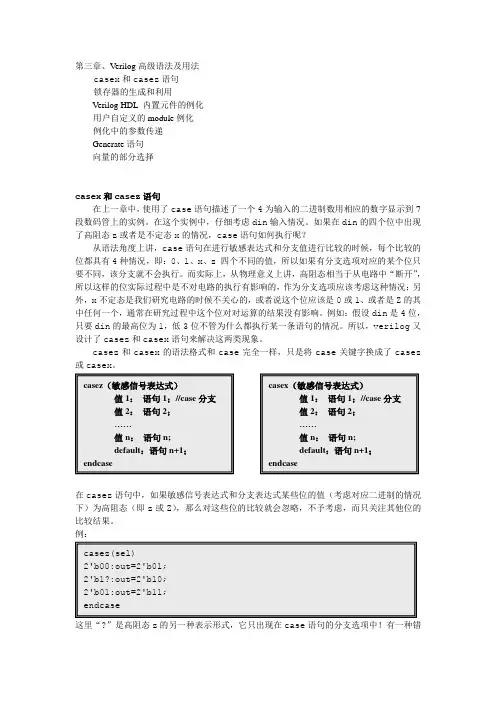

第三章、Verilog高级语法及用法
casex和casez语句
锁存器的生成和利用
Verilog HDL 内置元件的例化
用户自定义的module例化
例化中的参数传递
Generate语句
向量的部分选择
casex和casez语句
在上一章中，使用了case语句描述了一个4为输入的二进制数用相应的数字显示到7段数码管上的实例。在这个实例中，仔细考虑din输入情况。如果在din的四个位中出现了高阻态z或者是不定态x的情况，case语句如何执行呢？
从语法角度上讲，case语句在进行敏感表达式和分支值进行比较的时候，每个比较的位都具有4种情况，即：0、1、x、z 四个不同的值，所以如果有分支选项对应的某个位只要不同，该分支就不会执行。而实际上，从物理意义上讲，高阻态相当于从电路中“断开”，所以这样的位实际过程中是不对电路的执行有影响的，作为分支选项应该考虑这种情况；另外，x不定态是我们研究电路的时候不关心的，或者说这个位应该是0或1、或者是Z的其中任何一个，通常在研究过程中这个位对对运算的结果没有影响。例如：假设din是4位，只要din的最高位为1，低3位不管为什么都执行某一条语句的情况。所以，verilog又设计了casez和casex语句来解决这两类现象。
casez和casex的语法格式和case完全一样，只是将case关键字换成了casez或casex。
在casez语句中，如果敏感信号表达式和分支表达式某些位的值（考虑对应二进制的情况下）为高阻态（即z或Z），那么对这些位的比较就会忽略，不予考虑，而只关注其他位的比较结果。
例：
这里“?”是高阻态z的另一种表示形式，它只出现在case语句的分支选项中！有一种错casez(sel)
2'b00:out=2'b01;
2'b1?:out=2'b10;
2'b01:out=2'b11;
endcase casex（敏感信号表达式）
veriloga语法 electrical
摘要：
一、Veriloga语法简介
1.Veriloga的起源与发展
2.Veriloga的主要特点
二、Veriloga的基本语法
1.模块定义
2.信号声明
3.逻辑表达式
4.赋值语句
5.条件语句
6.循环语句
三、Veriloga的高级语法
1.参数传递与使用
2.函数定义与调用
3.任务定义与调用
4.结构体与实例化
5.生成块与循环块
四、Veriloga在电路设计中的应用
1.描述数字电路
2.描述模拟电路 3.混合信号电路设计
4.验证与仿真
五、Veriloga与其他语言的比较
1.Veriloga与Verilog的比较
2.Veriloga与VHDL的比较
3.Veriloga在实际项目中的应用优势
正文：
Veriloga是一种基于Verilog的硬件描述语言，它继承了Verilog的优点，并在此基础上进行了改进与拓展。Veriloga的语法结构清晰，易于学习，被广泛应用于电路设计与验证领域。
一、Veriloga语法简介
Veriloga起源于2001年，由Cadence公司推出，以满足日益复杂的电路设计需求。它具有语法简洁、可读性强、设计效率高等特点，逐渐成为硬件描述语言领域的一股新兴力量。
二、Veriloga的基本语法
1.模块定义
在Veriloga中，一个设计可以被划分为多个模块。模块定义的基本格式如下：
```
module module_name (
input wire clk,
input wire rst, output reg [7:0] data_out
);
```
其中，`module_name`为模块名称，`clk`和`rst`为时钟和复位信号，`data_out`为输出信号。
1.信号声明
信号声明用于定义模块内的信号，包括输入、输出和寄存器。信号声明的基本格式如下：
```
input wire clk;
