稳压电路电子技术

(1-0)第十八章直流稳压电源

(18-1)第十八章直流稳压电源§18.1 整流电路§18.2 滤波器§18.3 直流稳压电源

(18-2)整流变压器: 将交流电网电压u1变为合适的交流电压u2。稳u1u2u3u4uo整流电路滤波电路压电路整流电路: 将交流电压u2变为脉动的直流电压u3。滤波电路: 将脉动直流电压u3转变为平滑的直流电压u4。稳压电路: 清除电网波动及负载变化的影响,保持输出电压uo的稳定。概述

(18-3)整流电路任务：把交流电压转变为直流脉动电压。常见的小功率整流电路有单相半波、全波、桥式和倍压整流等。为分析方便起见，常将二极管作理想元件处理，即认为二极管的正向导通电阻为零，反向电阻为无穷大。§18.1 整流电路

(18-4)§18.1.1 单相半波整流电路u2 >0 时，二极管导通。iLu1u2aTbDRLuo忽略二极管正向压降：uo=u2u1u2aTbDRLuoiL=0u2<0时，二极管截止,输出电流为0。uo=0(18-5)u1u2aTbDRLuoiL202245.02d21UUtuUoo(4) 输出电压平均值Uo：(1) 输出电压波形：(2) 二极管上承受的最高电压：22UURM(3) 二极管上的平均电流： LDIItuo

(18-6)(5) 整流二极管的选择平均电流ID 与最高反向电压URM是选择整流二极管的主要依据。选管时应满足：IOMID，URWMURM优点：结构简单，使用的元件少。缺点：仅利用了电源的半个周期，输出的直流成分比较低；输出波形的脉动大；变压器电流含有直流成分，容易饱和。应用：只用在要求不高，输出电流较小的场合。最大整流电流反向工作峰值电压

(18-7)§18.1.2 单相桥式整流电路桥式整流电路+-u2正半周时电流通路u1u2TD4D2D1D3RLuo

(18-8)桥式整流电路-+u0u1u2TD4D2D1D3RLu2负半周时电流通路

运放稳压电路

运放稳压电路是电子电路中非常重要的一种稳压技术，可以用来稳定电压并保证电路工作的稳定性。运放稳压电路主要通过运放放大电压后对电路进行稳压控制的方式来实现，具有稳压精度高、响应速度快等优点。下面我们就来分步骤介绍一下运放稳压电路的原理和实现方法。

首先，运放稳压电路的基本原理是利用运放的高增益特性，对输入电压进行放大，从而控制输出电压的稳定性。在运放稳压电路中，运放通常作为比较器使用，通过对输入电压进行比较，从而产生一个误差信号。误差信号经过放大之后，就可以控制输出电压的大小。

其次，实现运放稳压电路的具体步骤如下：首先确定输入电压和输出电压的范围，然后选择合适的运放芯片进行设计。在设计运放稳压电路时，需要考虑电路的稳定性、响应速度以及输出电压的精度等因素。接着，根据实际需求选择合适的反馈电阻和运放芯片，根据运放的放大倍数确定反馈电阻的大小。然后通过计算和模拟等手段，对电路进行优化和调整，以保证电路的稳定性和输出精度。

最后，需要注意的是，在实际的运放稳压电路设计中，需要注意保持电路的稳定性，避免输入电压或输出电压的波动对电路产生影响。另外，在选择运放芯片和反馈电阻等元器件时，需要考虑其质量、可靠性和稳定性等因素，以确保电路的正常工作及其长期稳定性。

总之，运放稳压电路在电子电路中具有非常重要的应用，可以实现对输入电压的稳定控制，保证电路的稳定性和输出精度。同时，在实际的设计中需要注意电路的稳定性和电器元器件的选择，以实现理想的稳压效果。

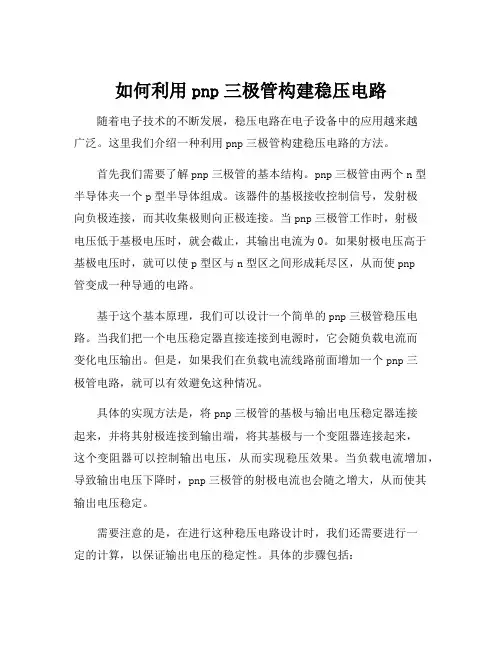

如何利用pnp三极管构建稳压电路

随着电子技术的不断发展，稳压电路在电子设备中的应用越来越广泛。这里我们介绍一种利用pnp三极管构建稳压电路的方法。

首先我们需要了解pnp三极管的基本结构。pnp三极管由两个n型半导体夹一个p型半导体组成。该器件的基极接收控制信号，发射极向负极连接，而其收集极则向正极连接。当pnp三极管工作时，射极电压低于基极电压时，就会截止，其输出电流为0。如果射极电压高于基极电压时，就可以使p型区与n型区之间形成耗尽区，从而使pnp管变成一种导通的电路。

基于这个基本原理，我们可以设计一个简单的pnp三极管稳压电路。当我们把一个电压稳定器直接连接到电源时，它会随负载电流而变化电压输出。但是，如果我们在负载电流线路前面增加一个pnp三极管电路，就可以有效避免这种情况。

具体的实现方法是，将pnp三极管的基极与输出电压稳定器连接起来，并将其射极连接到输出端，将其基极与一个变阻器连接起来，这个变阻器可以控制输出电压，从而实现稳压效果。当负载电流增加，导致输出电压下降时，pnp三极管的射极电流也会随之增大，从而使其输出电压稳定。

需要注意的是，在进行这种稳压电路设计时，我们还需要进行一定的计算，以保证输出电压的稳定性。具体的步骤包括： 1. 确定所需输出电压

2. 根据所需电压计算负载电流

3. 选择一个合适的pnp三极管器件

4. 根据基极电流和负载电流计算变阻器的电阻值。

总的来说，利用pnp三极管构建稳压电路是一种简单而有效的解决方案。通过合理的设计和计算，我们可以构建出稳定可靠的电子设备。

直流稳压电源电路

稳压电源一般由变压器、整流器和稳压器三大部分组成，如图5一21所示。变压器把市电交流电压变为所需要的低压交流电。整流器把交流电变为直流电。经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。

一、稳压电源的技术指标及对稳压电源的要求

稳压电源的技术指标可以分为两大类：一类是特性指标，如输出电压、输出电滤及电压调节范围；另一类是质量指标，反映一个稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。· 对稳压电源的性能，主要有以下四个万面的要求

1．稳定性好

当输入电压Usr （整流、滤波的输出电压）在规定范围内变动时，输出电压Usc 的变化应该很小一般要求 。 由于输入电压变化而引起输出电压变化的程度，称为稳定度指标，常用稳压系数S 来表示：S的大小，反映一个稳压电源克服输入电压变化的能力。在同样的输入电压变化条件下，S越小，输出电压的变化越小，电源的稳定度越高。通常S约为。

2.输出电阻小

负载变化时（从空载到满载），输出电压Usc ，应基本保持不变。稳压电源这方面的性能可用输出电阻表征。 输出电阻（又叫等效内阻）用rn 表示，它等于输出电压变化量和负载电流变化量之比。

rn 反映负载变动时，输出电压维持恒定的能力，rn 越小，则Ifz 变化时输出电压的变化也越小。性能优良的稳压电源，输出电阻可小到1欧，甚至0．01欧。

3.电压温度系数小

当环境温度变化时，会引起输出电压的漂移。良好的稳压电源，应在环境温度变化时，有效地抑制输出电压的漂移，保持输出电压稳定，输出电压的漂移用温度系数KT来表示：

4.输出电压纹波小 所谓纹波电压，是指输出电压中50赫或100赫的交流分量，通常用有效值或峰值表示。经过稳压作用，可以使整流滤波后的纹波电压大大降低，降低的倍数反比于稳压系数S 。

上节介绍的串联型稳压电路，用做一种简单的稳压电源，可以满足一般无线电爱好者的需要。但是，这种电源还有许多“天生的”缺陷，要提高对性能的要求，就必须再做一些改进。从以下四个右面对它的性能加以改善，便可做成一台有实用价值的稳压电源了。这就是：增加放大环节，提高稳定性，使输出电压可调；用复合管做调整管，使输出电流增大；增加保护电路，使电源工作安全可靠。
