锡焊焊接技术

锡焊焊接原理及焊接技术

1.锡焊材料与工具

（1）锡焊钎料

锡焊钎料俗称焊锡(钎料)，它是以锡和铅为主体的一种合金，呈白色，锡含量越高流动性越好，熔点低。含铅量高者强度高、硬度大。由于锡铅含量不一样，其熔点大致在180℃－280℃之间，可以焊接钢、铁、铜等机件及电工仪器、工具。含铅量超过10％的焊锡，不能用于饮食器皿的焊接，因为含铅量大时易引起人身中毒。

常用焊锡牌号：

牌号 用途

料600 用于无线电，电器开关等零件，易熔金属制品。

料601 用于钎焊铜及铜合金，镀锌铁皮，强度不高的零件。

料602 用于钎焊散热器，仪表，无线电元件等。

料603 用于钎焊散热器，仪表，无线电元件等。

料604 可钎焊大多数钢材及其他金属，特别是食品器皿等。

锡铅焊料的牌号不同，含锡含铅量也各不相同，用途也有区别，汽车钣金工焊工常用的锡铅焊料的含锡量在30％～40％之间，在选用时应加以鉴别，含锡越多，色亮越白；反之，色青白。一般含锡较多的焊料，在弯曲时，可以听到清脆而细碎的声响。

（2）锡焊用钎剂(焊剂)

①盐酸是氯化氢化合物。浓盐酸在空气中产生刺鼻的烟雾，浓盐酸加水五分之二稀释，可以作为焊接镀锌铁板的焊剂。

②氯化锌溶液，也称为熟盐酸、热强水。是锡焊常用的一种焊剂，其配制方法是：把盐酸装人玻璃瓶内(不能用金属器皿)，加入锌块(汽车废旧的雨刮器，汽化器，也可以用镀锌铁板剪成小块)，直至化学反应不冒泡为止。焊接铜类零件时，氯化锌溶液再加入50％的清水后使用，焊接钢类零件也应加入30％的清水冲淡再用。

③松香比上两种焊剂使用效果稍差。可以把松香研成粉状散在焊缝上使用，精密零件焊接可用酒精溶解松香使用。

④焊药膏由74％的石油胶，20％的无水氧化锌，5％的氯化铵及1％的水组成。焊药膏有腐蚀性，在焊接完成后，应将焊缝周围的残余焊药膏擦净，并用清水擦拭。

（3）锡焊的加热设备与工具

①锡焊加热设备

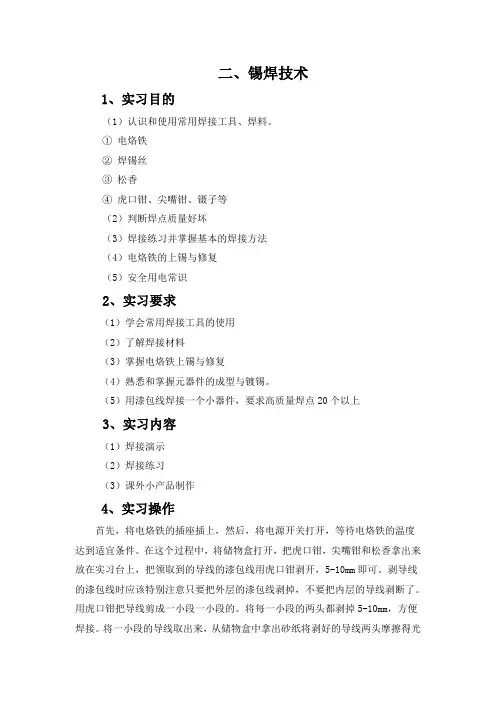

二、锡焊技术

1、实习目的

（1）认识和使用常用焊接工具、焊料。

① 电烙铁

② 焊锡丝

③ 松香

④ 虎口钳、尖嘴钳、镊子等

（2）判断焊点质量好坏

（3）焊接练习并掌握基本的焊接方法

（4）电烙铁的上锡与修复

（5）安全用电常识

2、实习要求

（1）学会常用焊接工具的使用

（2）了解焊接材料

（3）掌握电烙铁上锡与修复

（4）熟悉和掌握元器件的成型与镀锡。

（5）用漆包线焊接一个小器件，要求高质量焊点20个以上

3、实习内容

（1）焊接演示

（2）焊接练习

（3）课外小产品制作

4、实习操作

首先，将电烙铁的插座插上，然后，将电源开关打开，等待电烙铁的温度

达到适宜条件。在这个过程中，将储物盒打开，把虎口钳，尖嘴钳和松香拿出来放在实习台上，把领取到的导线的漆包线用虎口钳剥开，5-10mm即可。剥导线的漆包线时应该特别注意只要把外层的漆包线剥掉，不要把内层的导线剥断了。用虎口钳把导线剪成一小段一小段的。将每一小段的两头都剥掉5-10mm，方便焊接。将一小段的导线取出来，从储物盒中拿出砂纸将剥好的导线两头摩擦得光滑锃亮的。将摩擦好的导线放在虎口钳和尖嘴钳上，固定住，使之不要摇动即可。等这些工作都做好后。将预热好的电烙铁取出，用握笔法握住。特别注意不要碰到身体以免烫伤。这时正式进入焊接状态。将电烙铁上融化些许焊锡丝，将电烙铁在松香上接触一段时间，然后将电烙铁的尖端对准焊点，送上焊锡丝于焊点。这时手不要动，保持静止状态。等焊锡丝在导线上扩散形成合金层后迅速斜向右上角移开电烙铁。这时等合金层牢固后，用手去扯导线，如果导线能不被扯断，那么该焊点即是好的，否则是不好的焊点，需重新再焊接。就我个人的实际操作情况来说，首先做得相当不顺利，手不能保持静止不动，每次稍微一动，焊点就断开了，焊接了好久都没有做成功一个。后来，又观察了老师的操作动作，才学到了一个小技巧，那就是将导线用虎口钳和尖嘴钳固定住。学了这个技巧之后，后面的操作就顺利了许多。经过多次反复地练习,成功的几率和速度有了提高。所以说，熟能生巧是一句亘古不变的真理。

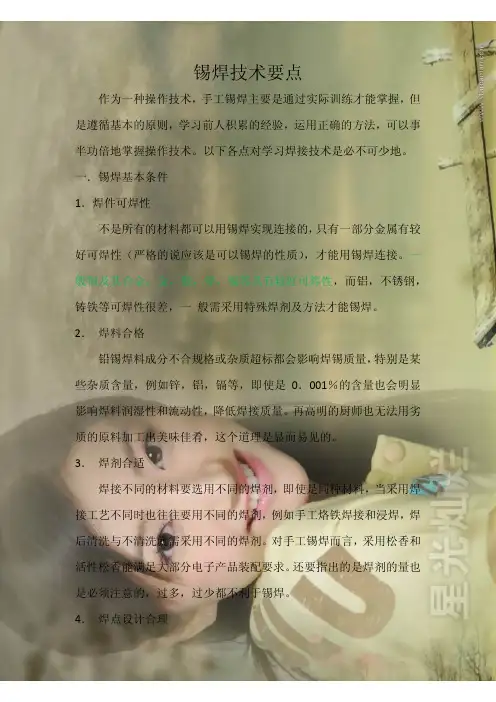

锡焊技术要点

作为一种操作技术，手工锡焊主要是通过实际训练才能掌握，但

是遵循基本的原则，学习前人积累的经验，运用正确的方法，可以事

半功倍地掌握操作技术。以下各点对学习焊接技术是必不可少地。

一．锡焊基本条件

1．焊件可焊性

不是所有的材料都可以用锡焊实现连接的，只有一部分金属有较

好可焊性（严格的说应该是可以锡焊的性质），才能用锡焊连接。一

般铜及其合金，金，银，锌，镍等具有较好可焊性，而铝，不锈钢，

铸铁等可焊性很差，一 般需采用特殊焊剂及方法才能锡焊。

2． 焊料合格

铅锡焊料成分不合规格或杂质超标都会影响焊锡质量，特别是某

些杂质含量，例如锌，铝，镉等，即使是0．001％的含量也会明显

影响焊料润湿性和流动性，降低焊接质量。再高明的厨师也无法用劣

质的原料加工出美味佳肴，这个道理是显而易见的。

3． 焊剂合适

焊接不同的材料要选用不同的焊剂，即使是同种材料，当采用焊

接工艺不同时也往往要用不同的焊剂，例如手工烙铁焊接和浸焊，焊

后清洗与不清洗就需采用不同的焊剂。对手工锡焊而言，采用松香和

活性松香能满足大部分电子产品装配要求。还要指出的是焊剂的量也

是必须注意的，过多，过少都不利于锡焊。

4． 焊点设计合理

合理的焊点几何形状，对保证锡焊的质量至关重要，如图一(a)

所示的接点由于铅锡料强度有限,很难保证焊点足够的强度,而图一(b)

的接头设计则有很大改善。图二表示印制板上通孔安装元件引线与孔

尺寸不同时对焊接质量的影响。

二．手工锡焊要点

以下几个要点是由锡焊机理引出并被实际经验证明具有普遍适

用性。

1． 掌握好加热时间

锡焊时可以采用不同的加热速度，例如烙铁头形状不良，用小烙

铁焊大焊件时我们不得不延长时间以满足锡料温度的要求。在大多数

情况下延长加热时间对电子产品装配都是有害的， 这是因为

（1） 焊点的结合层由于长时间加热而超过合适的厚度引起焊点性能

劣化。

（2） 印制板，塑料等材料受热过多会变形变质。

（3） 元器件受热后性能变化甚至失效。

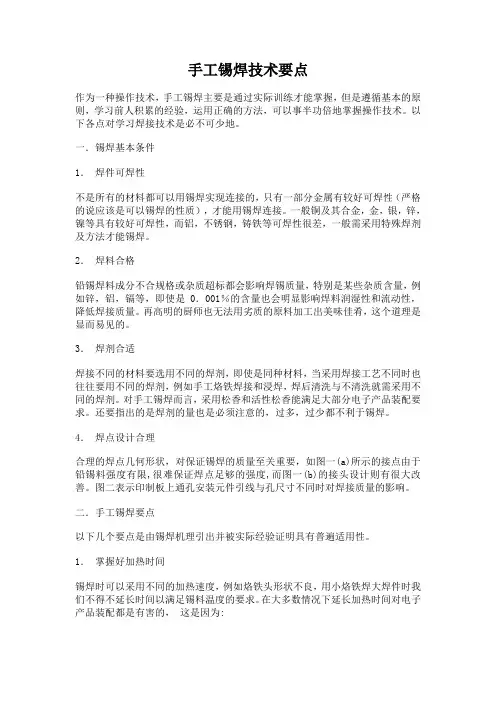

手工锡焊技术要点

作为一种操作技术，手工锡焊主要是通过实际训练才能掌握，但是遵循基本的原则，学习前人积累的经验，运用正确的方法，可以事半功倍地掌握操作技术。以下各点对学习焊接技术是必不可少地。

一．锡焊基本条件

1． 焊件可焊性

不是所有的材料都可以用锡焊实现连接的，只有一部分金属有较好可焊性（严格的说应该是可以锡焊的性质），才能用锡焊连接。一般铜及其合金，金，银，锌，镍等具有较好可焊性，而铝，不锈钢，铸铁等可焊性很差，一般需采用特殊焊剂及方法才能锡焊。

2． 焊料合格

铅锡焊料成分不合规格或杂质超标都会影响焊锡质量，特别是某些杂质含量，例如锌，铝，镉等，即使是0．001％的含量也会明显影响焊料润湿性和流动性，降低焊接质量。再高明的厨师也无法用劣质的原料加工出美味佳肴，这个道理是显而易见的。

3． 焊剂合适

焊接不同的材料要选用不同的焊剂，即使是同种材料，当采用焊接工艺不同时也往往要用不同的焊剂，例如手工烙铁焊接和浸焊，焊后清洗与不清洗就需采用不同的焊剂。对手工锡焊而言，采用松香和活性松香能满足大部分电子产品装配要求。还要指出的是焊剂的量也是必须注意的，过多，过少都不利于锡焊。

4． 焊点设计合理

合理的焊点几何形状，对保证锡焊的质量至关重要，如图一(a)所示的接点由于铅锡料强度有限,很难保证焊点足够的强度,而图一(b)的接头设计则有很大改善。图二表示印制板上通孔安装元件引线与孔尺寸不同时对焊接质量的影响。

二．手工锡焊要点

以下几个要点是由锡焊机理引出并被实际经验证明具有普遍适用性。

1． 掌握好加热时间

锡焊时可以采用不同的加热速度，例如烙铁头形状不良，用小烙铁焊大焊件时我们不得不延长时间以满足锡料温度的要求。在大多数情况下延长加热时间对电子产品装配都是有害的， 这是因为: （1） 焊点的结合层由于长时间加热而超过合适的厚度引起焊点性能劣化。

（2） 印制板，塑料等材料受热过多会变形变质。
