弱电验收标准

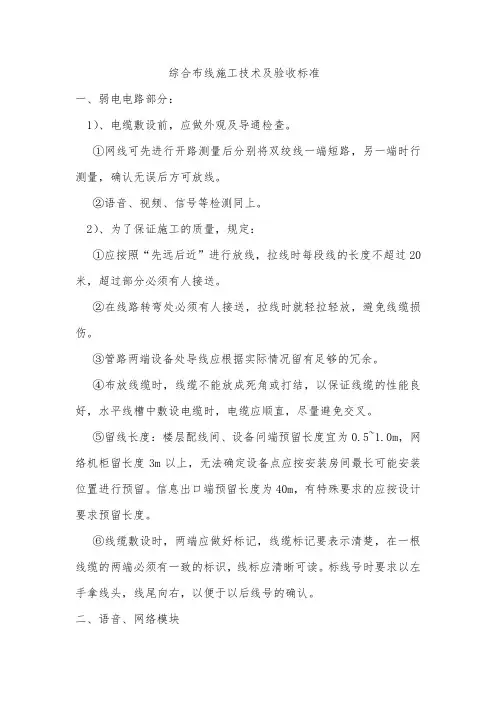

综合布线施工技术及验收标准

一、弱电电路部分：

1）、电缆敷设前，应做外观及导通检查。

①网线可先进行开路测量后分别将双绞线一端短路，另一端时行测量，确认无误后方可放线。

②语音、视频、信号等检测同上。

2）、为了保证施工的质量，规定：

①应按照“先远后近”进行放线，拉线时每段线的长度不超过20米，超过部分必须有人接送。

②在线路转弯处必须有人接送，拉线时就轻拉轻放，避免线缆损伤。

③管路两端设备处导线应根据实际情况留有足够的冗余。

④布放线缆时，线缆不能放成死角或打结，以保证线缆的性能良好，水平线槽中敷设电缆时，电缆应顺直，尽量避免交叉。

⑤留线长度：楼层配线间、设备问端预留长度宜为0.5~1.0m，网络机柜留长度3m以上，无法确定设备点应按安装房间最长可能安装位置进行预留。信息出口端预留长度为40m，有特殊要求的应按设计要求预留长度。

⑥线缆敷设时，两端应做好标记，线缆标记要表示清楚，在一根线缆的两端必须有一致的标识，线标应清晰可读。标线号时要求以左手拿线头，线尾向右，以便于以后线号的确认。

二、语音、网络模块 ①网络线序标准为EIA/TIA的布线标准中的568B。

标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8。

②语音无线序，打在中间两芯上即可，但为了便于维护，应统一颜色。

③压接水晶头时应注意，剥线长度为水晶头长度，过长会引起网线松动且不美观，过短会造成插针同网线芯接触不良。

④配线架、网络模块按568B标准打好后，应用测试仪对线路进行检测，确定无误后才对配线架、进行理线，否则如出现配线架打线错误引起返工。

⑤信息墙盒与电源墙座的间距应大于20cm，高度一致，属旧楼改造的视情况而定。

⑥在无法避免网络同电力电缆交叉时，宜成直角。

三、大对数电缆

①护套剥离长度0.5m，过短容易在编组过程中出现混色。

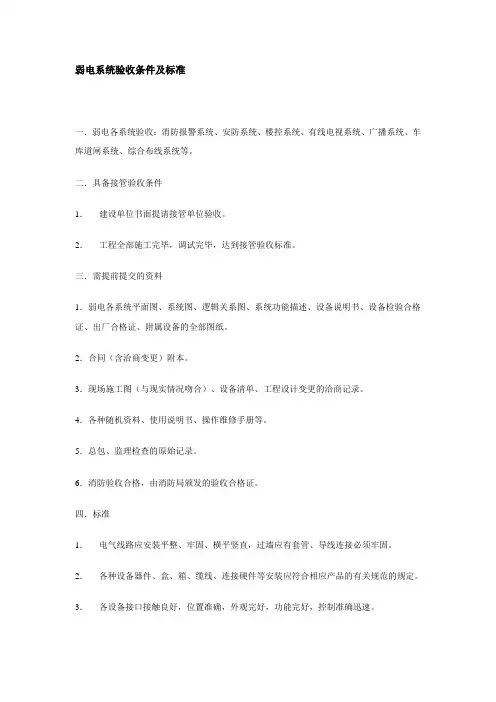

弱电系统验收条件及标准

一．弱电各系统验收：消防报警系统、安防系统、楼控系统、有线电视系统、广播系统、车库道闸系统、综合布线系统等。

二．具备接管验收条件

1． 建设单位书面提请接管单位验收。

2． 工程全部施工完毕，调试完毕，达到接管验收标准。

三．需提前提交的资料

1．弱电各系统平面图、系统图、逻辑关系图、系统功能描述、设备说明书、设备检验合格证、出厂合格证、附属设备的全部图纸。

2．合同（含洽商变更）附本。

3．现场施工图（与现实情况吻合）、设备清单、工程设计变更的洽商记录。

4．各种随机资料、使用说明书、操作维修手册等。

5．总包、监理检查的原始记录。

6．消防验收合格，由消防局颁发的验收合格证。

四．标准

1． 电气线路应安装平整、牢固、横平竖直，过墙应有套管、导线连接必须牢固。

2． 各种设备器件、盒、箱、缆线、连接硬件等安装应符合相应产品的有关规范的规定。

3． 各设备接口接触良好，位置准确，外观完好，功能完好，控制准确迅速。 4． 名种避雷装置的所有连接点必须牢固可靠，接地电阻符合设计要求。

5． 各种仪器、仪表齐全精确，空调自控电动执行器阀门应开关灵活。

6． 各种设备功能完好，性能符合设计要求。

7． 各系统硬件设备与软件匹配良好、运行正常。

8． 各系统连接硬件符合设计要求，标记和号码清晰，性能标志设置正确。

9． 各系统接线箱油漆完整、盘内外清洁、箱盖，开关灵活、线路无绞接现象，各回路线编号齐全、完整、清晰、正确，接线整齐。

五．责任

由于在短时间的现场检查验收中有些问题可能不能及时显现出来，接管验收后在正常运行中发现的有关质量问题将随时提出，并可再次召开各方会议落实相关的问题。验收中所发现的问题整理出清单，明确存在问题的责任，并落实整改负责人及完成日期。会议纪要由各方签字认可。

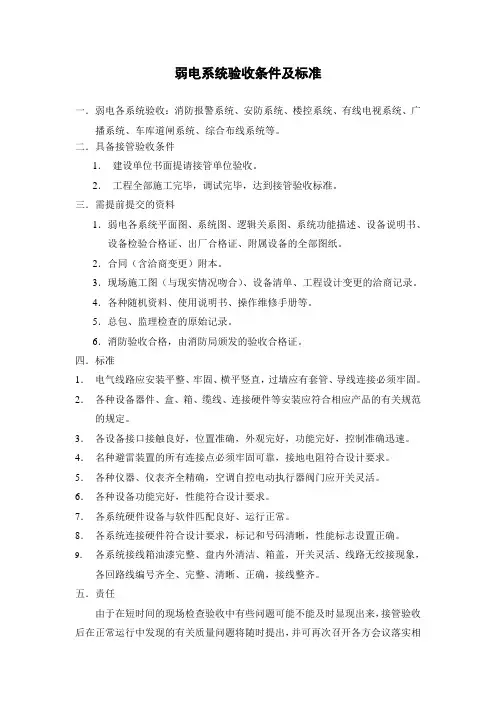

弱电系统验收条件及标准

一．弱电各系统验收：消防报警系统、安防系统、楼控系统、有线电视系统、广播系统、车库道闸系统、综合布线系统等。

二．具备接管验收条件

1． 建设单位书面提请接管单位验收。

2． 工程全部施工完毕，调试完毕，达到接管验收标准。

三．需提前提交的资料

1．弱电各系统平面图、系统图、逻辑关系图、系统功能描述、设备说明书、设备检验合格证、出厂合格证、附属设备的全部图纸。

2．合同（含洽商变更）附本。

3．现场施工图（与现实情况吻合）、设备清单、工程设计变更的洽商记录。

4．各种随机资料、使用说明书、操作维修手册等。

5．总包、监理检查的原始记录。

6．消防验收合格，由消防局颁发的验收合格证。

四．标准

1． 电气线路应安装平整、牢固、横平竖直，过墙应有套管、导线连接必须牢固。

2． 各种设备器件、盒、箱、缆线、连接硬件等安装应符合相应产品的有关规范的规定。

3． 各设备接口接触良好，位置准确，外观完好，功能完好，控制准确迅速。

4． 名种避雷装置的所有连接点必须牢固可靠，接地电阻符合设计要求。

5． 各种仪器、仪表齐全精确，空调自控电动执行器阀门应开关灵活。

6． 各种设备功能完好，性能符合设计要求。

7． 各系统硬件设备与软件匹配良好、运行正常。

8． 各系统连接硬件符合设计要求，标记和号码清晰，性能标志设置正确。

9． 各系统接线箱油漆完整、盘内外清洁、箱盖，开关灵活、线路无绞接现象，各回路线编号齐全、完整、清晰、正确，接线整齐。

五．责任

由于在短时间的现场检查验收中有些问题可能不能及时显现出来，接管验收后在正常运行中发现的有关质量问题将随时提出，并可再次召开各方会议落实相关的问题。验收中所发现的问题整理出清单，明确存在问题的责任，并落实整改负责人及完成日期。会议纪要由各方签字认可。

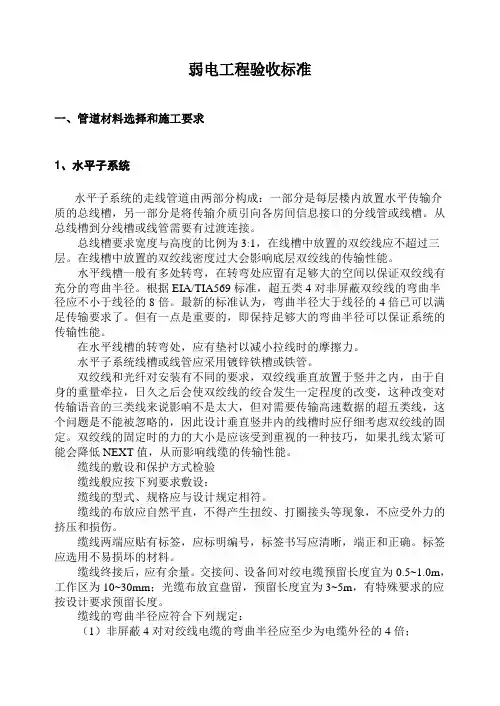

弱电工程验收标准

一、管道材料选择和施工要求

1、水平子系统

水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。从总线槽到分线槽或线管需要有过渡连接。

总线槽要求宽度与高度的比例为3:1，在线槽中放置的双绞线应不超过三层。在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。

水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。根据EIA/TIA569标准，超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。最新的标准认为，弯曲半径大于线径的4倍已可以满足传输要求了。但有一点是重要的，即保持足够大的弯曲半径可以保证系统的传输性能。

在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。

水平子系统线槽或线管应采用镀锌铁槽或铁管。

双绞线和光纤对安装有不同的要求，双绞线垂直放置于竖井之内，由于自身的重量牵拉，日久之后会使双绞线的绞合发生一定程度的改变，这种改变对传输语音的三类线来说影响不是太大，但对需要传输高速数据的超五类线，这个问题是不能被忽略的，因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。双绞线的固定时的力的大小是应该受到重视的一种技巧，如果扎线太紧可能会降低NEXT值，从而影响线缆的传输性能。

缆线的敷设和保护方式检验

缆线般应按下列要求敷设：

缆线的型式、规格应与设计规定相符。

缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。

缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。标签应选用不易损坏的材料。

缆线终接后，应有余量。交接间、设备间对绞电缆预留长度宜为0.5~1.0m，工作区为10~30mm；光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。

缆线的弯曲半径应符合下列规定：
