电机的绝缘电阻

1

绝缘电阻简介

2

绝缘电阻测试意义

3

绝缘电阻测试绝缘电阻

绝缘电阻是对电气设备的安全性的一个衡量指标，它是用来考察电气设备绝缘性能的。是在规定的温度，湿度，

压力条件下，对绝缘部分施加规定的电压，从而测量出来的电阻值。这个电阻值的高低，直接关系着设备本身的安全

性，或者设备使用者的安全性。

绝缘电阻是绝缘物在规定条件下的直流电阻：加直流电压于电介质，经过一定时间极化过程结束后，流过电介质的泄

漏电流对应的电阻称绝缘电阻。绝缘电阻是电气设备和电气线路最基本的绝缘指标。

除了超导体的电阻为0外，任何导体都有一定的电阻；在电场作用下，绝缘材料也多少存在一定的漏电流。绝缘电

阻不是一个固定的电阻值。电介质在一定的电场下具有一定的绝缘电阻。随着电场的变化，绝缘电阻值也会随之变

化。

电气设备停用、备用或存放，都有受潮、积灰的现象，影响电气设备的绝缘；长期使用的电气设备，绝缘也有可

能老化，端线松弛。通过测量电气设备绝缘电阻值的大小常能灵敏地反应绝缘情况，能有效地发现设备局部或整体受

潮和脏污，以及绝缘击穿和严重过热老化等缺陷。通过绝缘电阻的测量就能发现这些问题，了解问题及时采取措施，

不影响电气设备的安全运行或切换使用。

测量电气设备的绝缘电阻，是检查电气设备绝缘状态最简便和最基本的方法。在现场普遍使用绝缘电阻表（兆欧

表）测量绝缘电阻。

绝缘电阻表（兆欧表）按电源型式通常可分为发电机型和整流电源型两大类。

1、发电机型一般为手摇（或电动）直流发电机或交流发电机经倍压整流输出直流电压作为电源的机型。

2、整流电源型由低压50Hz交流电经整流稳压（或直接采用电池电源）经晶体管振荡器升压和倍压整流后输出直

流电压作为电源的机型。

绝缘电阻表的输出电压通常有250V、500V、1000V、2500V和5000V等多种，也有可连续改变输出电压的。

如果试验规程没有特殊规定，各种电压等级的电气设备在测试绝缘电阻时一般按下列要求选用绝缘电阻表的电压

电机绝缘电阻国家标准

电机绝缘电阻是指电机绝缘材料的绝缘性能，通常用电阻值来表示。电机绝缘电阻国家标准对电机绝缘电阻的测试方法、要求和标准数值进行了规定，是保证电机安全可靠运行的重要依据。

首先，电机绝缘电阻国家标准规定了电机绝缘电阻的测试方法。一般采用绝缘电阻测试仪进行测试，测试时需要将电机的绕组与外壳分别连接到测试仪上，通过施加一定的直流电压，测量电机绕组与外壳之间的绝缘电阻值。测试方法的规定可以确保测试结果的准确性和可比性。

其次，电机绝缘电阻国家标准对电机绝缘电阻的要求进行了详细规定。一般来说，电机绝缘电阻值应该符合标准规定的最低数值，以确保电机在正常工作条件下不会发生绝缘击穿。此外，标准还规定了不同电机绝缘等级对应的最低绝缘电阻值，以满足不同工作环境下的安全要求。

最后，电机绝缘电阻国家标准还对绝缘电阻测试结果的判定进行了规定。一般来说，测试结果应该符合标准规定的要求，否则需要进行进一步的检查和处理。对于不合格的电机绝缘电阻，标准也规定了相应的处理措施，以确保电机的安全可靠运行。

总的来说，电机绝缘电阻国家标准是保证电机安全可靠运行的重要依据，对电机绝缘电阻的测试方法、要求和标准数值进行了详细规定，是电机制造和使用过程中必须严格遵守的标准。只有在严格按照国家标准进行测试和评定，才能确保电机在运行过程中不会因绝缘击穿而造成事故，保障生产和人身安全。因此，制造商和用户都应该严格遵守电机绝缘电阻国家标准的要求，确保电机的安全可靠运行。

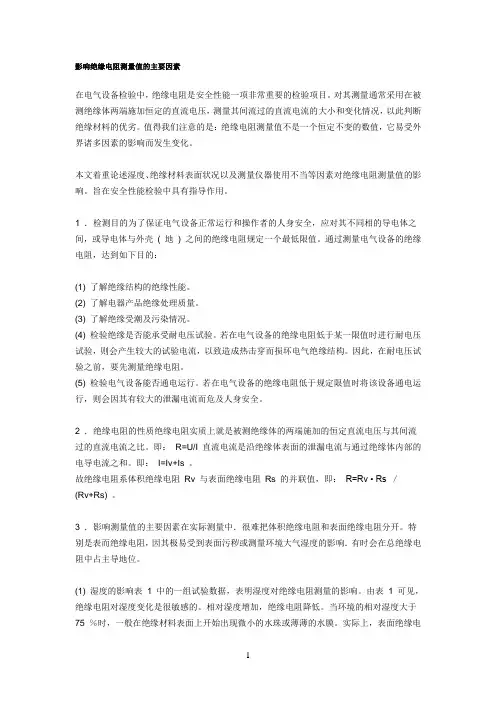

1 影响绝缘电阻测量值的主要因素

在电气设备检验中，绝缘电阻是安全性能一项非常重要的检验项目。对其测量通常采用在被测绝缘体两端施加恒定的直流电压，测量其间流过的直流电流的大小和变化情况，以此判断绝缘材料的优劣。值得我们注意的是：绝缘电阻测量值不是一个恒定不变的数值，它易受外界诸多因素的影响而发生变化。

本文着重论述湿度、绝缘材料表面状况以及测量仪器使用不当等因素对绝缘电阻测量值的影响。旨在安全性能检验中具有指导作用。

1 ．检测目的为了保证电气设备正常运行和操作者的人身安全，应对其不同相的导电体之间，或导电体与外壳 ( 地 ) 之间的绝缘电阻规定一个最低限值。通过测量电气设备的绝缘电阻，达到如下目的：

(1) 了解绝缘结构的绝缘性能。

(2) 了解电器产品绝缘处理质量。

(3) 了解绝缘受潮及污染情况。

(4) 检验绝缘是否能承受耐电压试验。若在电气设备的绝缘电阻低于某一限值时进行耐电压试验，则会产生较大的试验电流，以致造成热击穿而损坏电气绝缘结构。因此，在耐电压试验之前，要先测量绝缘电阻。

(5) 检验电气设备能否通电运行。若在电气设备的绝缘电阻低于规定限值时将该设备通电运行，则会因其有较大的泄漏电流而危及人身安全。

2 ．绝缘电阻的性质绝缘电阻实质上就是被测绝缘体的两端施加的恒定直流电压与其间流过的直流电流之比。即： R=U/I 直流电流是沿绝缘体表面的泄漏电流与通过绝缘体内部的电导电流之和。即： I=Iv+Is 。

故绝缘电阻系体积绝缘电阻 Rv 与表面绝缘电阻 Rs 的并联值，即： R=Rv • Rs ／

(Rv+Rs) 。

3 ．影响测量值的主要因素在实际测量中．很难把体积绝缘电阻和表面绝缘电阻分开。特别是表而绝缘电阻，因其极易受到表面污秽或测量环境大气湿度的影响．有时会在总绝缘电阻中占主导地位。

(1) 湿度的影响表 1 中的一组试验数据，表明湿度对绝缘电阻测量的影响。由表 1 可见，绝缘电阻对湿度变化是很敏感的。相对湿度增加，绝缘电阻降低。当环境的相对湿度大于

绝缘电阻测试

一、 绝缘电阻测试原理；

绝缘电阻测试是指在被测样品加以一直流电压U，通过检测加压后所产生的电流I，再由Ｒ＝Ｕ/I ○1得到绝缘电阻。其原理如下图1：

图1、绝缘电阻测试原理图

式○1中的Ｉ有三部分电流构成，即泄漏电流、电容电流、吸收电流如下图2：

泄漏电流I1：这部分电流时由于介质本身电导引起的，其电流值是恒定不变的；

电容电流I2：这部分电流是由于介质的电容效应产生的，当对被测样品加压时，介质内部发生快速极化，相当于对电容充电产生的电流；其是瞬时存在的，衰减速度快；

吸收电流I3：这部分电流是由于介质内部发生缓慢极化所产生的电流；其随着时间的推移而衰减。

图2、介质绝缘电阻等值电路图

图中I为实测电流，有图可得出，绝缘电阻R在开始是随时间衰减，当达I3=0及介质内部极化反应结束时，绝缘电阻趋于平衡，即此时的电阻为介质的泄漏电阻。

由此可以看出，对于正在运行的设备来说，I2、I3在达到平衡状态后期值为零，此时流过绝缘介质的电流只有泄漏电流I1，由此可以看出泄漏电流的大小是决定设备绝缘水平好坏关键因素。R=U/I1即为我们所测的绝缘电阻。R的大小取决于设备绝缘介质的好坏，介质老化、受潮、灰尘、裂缝等因素决定了泄漏电流I1的大小，即绝缘电阻的大小,其先随时间的推移而逐步增大，只到达到一固定值。

二、 吸收比与极化指数

1、 吸收比：

为60S绝缘电阻（R60）与15S绝缘电阻（R15）的比值，中小型变压器的吸收现象要弱些，根据吸收比的变化可以判断绝缘的状况，吸收比K= R60/ R15。由于其是绝缘介质的电容效用引起的阻值变化，由电容值计算公式：

C=（εS）/(4kπd)

其中：ε为介电常数，S为电容器板面积，K为常数，D为两板距离

可得：介电常数ε越大，电容值就越大，而介电常数的大小与介质的绝缘性能有关，绝缘性能越好介电常数越大。
