滚珠丝杠的设计

  • 格式：docx
  • 大小：25.76 KB
  • 文档页数：6

滚珠丝杠的设计

1 / 6

选用滚珠丝杠副设计步骤实例

设计计算条件

工作台重： W1=8000N 工件重：W2=5000N 最大行程：Smax=760mm 丝杠两端支承间距：ls=1080mm

螺纹全长S=1000mm 安装方式固定一固定 定位精度：± 0.012/300mm （空载） 重复定位精度：± 0.006mm （空载）

寿命：Lh=l5000h

工作台摩擦系数：卩=0.04

表1

工作情况 轴向载何Pa （N） 进给速度（mm/min） 工作时间（%）

切削力F 摩擦阻力Fr

快速进给 0 520 15000 30

一般切削 6000 520 400 60

强力切削 10000 520 300 10

设计计算

1、选择导程L

L > Vma^ 15000 10( mm)

Nmax 1500

取 L=10mm

2、计算当量载荷Fm、当量转速Nm（见表2） 驱动电机 Nmax=1500r/m

切削方式 车铣或铣削，一般工作状态，工作条件（见表 1）

摩擦阻力 Fr= (Wi +W2)•卩=520(N) 滚珠丝杠的设计

2 / 6

3 3 3 1

计算公式 F ( Fl ?Ni?ti F2 ?N2?t2 …Fn ?Nn ?tn)

N n ? t n

N/tj ?N2 ?t2 ... Nn ?tn

t1 t 2 ... tn

表2

工作状态 轴向载何Fa（ N） 转速（l/min） 工作台时间（%）

快速进给 FI=520 NI=1500 T1=3O

一般切削 F2=652O N2=4O T2=6O

强力切屑 F3=1O52O N3=3O T3=1O

代入公式得Fm=2776 （ N）

Nm=477 (l/min)

3、寿命:

f w——载荷系数（见表4） Ni ?ti ?N2 ?t2

Nm

计算公式L Ca

fw ? Fm 106

Lh L

60 Nm

式中L——回转时间 （见表3）

Lh --- 寿命时间 Km

Ca――额定动载荷 N （见产品样本）

主机类别 Lh (h)

一般机床、组合机床 1OOOO

数控机床、精密机床 15OOO

工程机械 5OOO~1OOOO

自动控制系统 15OOO

测量系统 15OOO

使用条件 f w

平稳无冲击 1.O~1.2

一般运动 1.2~1.5

伴随有冲击振动运动 1.5~2.O

滚珠丝杠副预期工作寿命Lh表3 载荷系数f w 表4 滚珠丝杠的设计

3 / 6

静态安全系数fd 表5

使用条件 f d的下限值

一般运动 1~2

伴随有冲击与振动运动 2~3

4、计算动载荷Ca，

根据工作状态，取f w=1.2

计算公式 Ca，= ( 60X Nm X Lh) 1/3 • Fm • f wX 102

=25130(N)

5、计算静载荷Coa' ( N )

计算公式Coa' =fa • Fmax

式中fa――静态完全系数(见表5)

6、计算临界转速Nc、r/min

式中入?f――与安装方法有关的常数

d1 --- 丝杠底径mm

Is----- 丝杠支承间距mm

表6

a ---- 安全系数 a =0.5

NSK-DFD 型 d0 (mm) d (mm) L0=10 (mm)

Ca (N) Coa (N) Kc (N/卩 m)

DFD3210-4 32 27.1 33900 71700 790

DFD4010-4 40 35.1 39100 95200 990

DFD5010-4 50 45.1 44500 125000 1220 Nc ?暮?阪 f?^ 107

r?A 滚珠丝杠的设计

4 / 6

安装方法 入 f

支承一固定 4.730 21.9

固定一支承 3.927 15.1

支承一支承 3.14 9.7

固定一自由 1.875 3.4

临界转速系数入、f表7

安装方法 fs m

支承一固定 4 20.3

固定一支承 2 10.2

支承一支承 1 5.1

固定一自由 1/4 1.3

临界载荷系数fs、m表8

Pa 7、临界载荷Pa（N）

2?fs? 2 ?E?I

=m 式中fs、m 与安装方法有关常数（见表8）

确定名义直径

1）根据临界转速得

2

八 Nc?ls “

d1> ----------- 10

f 7 (mm)

Nc=Ni=1500r/min f=21.9 di> 8mm

2）根据d?N值

do?N < 50000~70000 取 N=Ni

」一 70000 70000

d0< --------- ----------

N 1500

3)根据临界载荷得 46.7 (mm)

1

, Pa ?ls2 4 4

d1> —__- 10 4

m

Pa=f3=10520N,m=20.3

得 d1 > 16(mm)

由1）、2）、3）可知 d1> 16mm d0< 46.7mm 滚珠丝杠的设计

5 / 6

4）螺母的选择

螺母结构形式的选择可根据具体结构而定 从NSK产品样本查得数据见表6

从表6可知do=4Omm, lo=1Omm的DFD4010-4滚珠丝杠副能满足'

要求。

校核静载荷：按条件，取fd=2

Coa' = fd? Fmax

=2X 10520=21040 ( N)< Coa

9、刚度计算

1）丝杠拉压刚度

两端固定时

Ks=n ?d12?E/lsX 103 (N/mm) E=2.1 X 105N/mm2

=693 (N/卩 m)

在空载下丝杠轴向变形量

△ Ls=Fa/Ks=520/693=0.72(u m)

2）螺纹滚道接触刚度Kc

Kc=990N/卩 m

螺母预紧力Fpr=3000N

算得螺母的实际接触刚度内

1

F 3

Kc' =Kc? —

3000

在空载下螺母轴向接触变形量：

△ Lc=Ka/Kc' =520/906.3=0.57 (卩 m)

2）轴承刚度

支承轴承尽可能选择大接触角轴承， 以便提高刚性，若选择P =60° =990 01^ 1

3

=906.3N/ 卩 滚珠丝杠的设计

6 / 6

的向心推力轴承（内径d=30mm、D0=6.35mm、Z=21）则

4 丨 匚2

S a0 = 4.5 10 ? J ________ pb________

si np ” dQ?Z2?si np

取 Fpb =520

=0.006 （mm）

KB =3 Fpr/S a0X 10-3=1500 （N/ 卩 m）

在空载下轴承轴向变形量:

△ LB=Fa/2KB=0.17（卩 m）

（因为丝杠两端都为向心推力轴承，所以轴承总刚度为 2KB）

因此，总变形量

△ L= △ Ls+ △ Lc+ △ LB

=1.49（卩 m）vA /2=7.5 卩 m

故刚度能满足要求.

合集下载

滚珠丝杠设计计算

滚珠丝杠设计计算

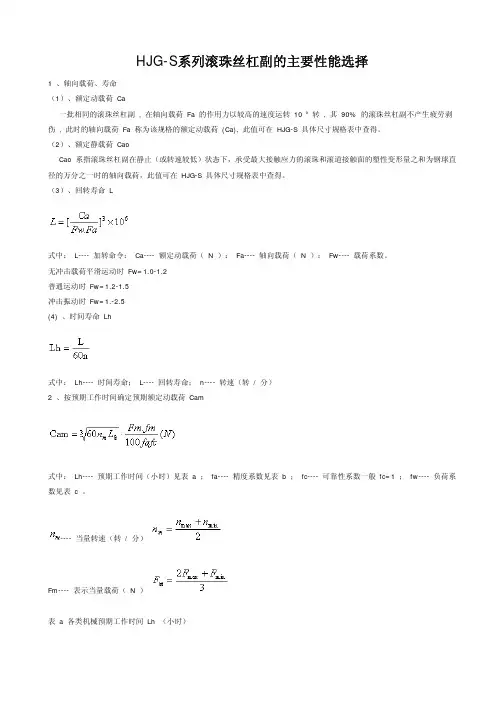

HJG-S系列滚珠丝杠副的主要性能选择
