-可编辑修改- 3、铝及铝合金槽形型材（XC311）

序 号 主要尺寸（mm）

截面面积（cm2） 理论重量（kg/m）

序

号 主要尺寸（mm）

截面面积（cm2） 理论重量（kg/m）

H B b H B b

1 13 13 1.6 0.561 0.156 31 45 40 3 3.638 1.011

2 13 34 3.5 2.579 0.717 32 46 25 5 4.300 1.195 ______________________________________________________________________________________________________________

-可编辑修改- 3 20 15 1.3 0.620 0.172 33 50 20 4 5.331 0.926

4 21 28 4 2.868 0.797 34 50 30 2 2.120 0.589

5 25 13 2.4 1.134 0.315 35 50 30 4 4.131 1.148

6 25 15 1.5 0.795 0.221 36 55 25 5 4.819 1.340

7 25 18 1.5 0.870 0.242 37 55 30 3 3.299 0.917

8 25 18 2 1.140 0.317 38 60 25 4 4.131 1.148

9 25 20 2.5 1.520 0.423 39 60 35 5 6.000 1.668

10 25 20 4 2.280 0.634 40 60 40 4 4.480 1.245

11 25 25 5 3.250 0.904 41 63 38.3 4.8 6.275 1.744

12 30 15 1.5 0.870 0.242 42 64 38 4 5.300 1.473

13 30 18 1.5 0.960 0.267 43 70 25 3 3.449 0.959

14 30 20 2 1.335 0.371 44 70 25 5 5.500 1.529

15 30 22 6 3.870 1.076 45 70 26 3.2 3.700 1.028 ______________________________________________________________________________________________________________

-可编辑修改- 16 32 25 1.8 1.437 0.399 46 70 30 4 4.931 1.371

17 32 25 2.5 1.925 0.535 47 70 40 5 7.080 1.968

18 35 20 2.5 1.770 0.492 48 75 45 5 7.831 2.177

19 35 30 2 1.833 0.510 49 80 30 4.5 6.010 1.671

20 38 50 5 6.560 1.824 50 80 35 4.5 6.414 1.783

21 40 18 2 1.453 0.404 51 80 35 6 8.280 2.302

22 40 18 2.5 1.795 0.499 52 80 40 4 6.131 1.704

23 40 18 3 2.129 0.592 53 80 40 6 8.900 2.474

24 40 21 4 2.960 0.823 54 80 60 4 7.480 2.079

25 40 25 2 1.730 0.481 55 90 50 6 10.680 2.969

26 40 25 3 2.549 0.709 56 100 40 6 10.080 2.802

27 40 30 3.5 3.250 0.904 57 100 48 6.3 11.550 3.211

28 40 32 3 2.978 0.828 58 100 50 5 9.580 2.663 ______________________________________________________________________________________________________________

-可编辑修改- 29 40 50 4 5.280 1.468 59 128 40 9 17.100 4.754

30 45 20 3 2.370 0.659

1、铝及铝合金直角角型材（XC111）

序 号 主要尺寸（mm） 截面面积（mm2） 理论重量（kg/m） 序 号 主要尺寸（mm） 截面面积（mm2） 理论重量（kg/m） 序

号 主要尺寸（mm） 截面面积（mm2） 理论重量（kg/m） ______________________________________________________________________________________________________________

-可编辑修改- H=B b H=B b H=B b

1 12 1 0.234 0.065 25 25 1.3 0.734 0.204 49 38.3 5 3.590 0.998

2 12 2 0.440 0.122 26 25 1.6 0.777 0.216 50 38.3 6.3 4.444 1.235

3 12.5 1.6 0.377 0.105 27 25 2 0.964 0.268 51 40 2 1.564 0.435

4 15 1 0.294 0.082 28 25 2.5 1.189 0.331 52 40 2.5 1.944 0.540

5 15 1.2 0.353 0.098 29 25 3 1.410 0.392 53 40 3 2.320 0.645

6 15 1.5 0.434 0.121 30 25 3.2 1.509 0.429 54 40 3.5 2.671 0.743

7 15 2 0.564 0.157 31 25 3.5 1.641 0.456 55 40 3.5 2.694 0.749

8 15 3 0.820 0.223 32 25 4 1.857 0.516 56 40 4 3.057 0.850

9 16 1.6 0.429 0.119 33 25 5 2.242 0.623 57 40 5 3.750 1.043

10 16 2.4 0.726 0.202 34 27 2 1.041 0.289 58 45 4 3.475 0.961

11 18 1.5 0.524 0.146 35 27 2 1.090 0.303 59 45 5 4.277 1.189

12 18 2 0.684 0.190 36 30 1.5 0.884 0.246 60 50 3 2.920 0.812 ______________________________________________________________________________________________________________

-可编辑修改- 13 19 1.6 0.585 0.163 37 30 2 1.164 0.324 61 50 4 3.857 1.072

14 19 2.4 0.861 0.239 38 30 2.5 1.438 0.400 62 50 5 4.777 1.328

15 19 3.2 1.125 0.313 39 30 3 1.720 0.478 63 50 6 5.655 1.572

16 20 1 0.397 0.110 40 30 4 2.240 0.623 64 50 6.5 6.110 1.699

17 20 1.2 0.473 0.131 41 32 2.4 1.491 0.415 65 50 12 10.600 2.947

18 20 1.5 0.584 0.162 42 32 3.2 1.957 0.554 66 60 5 5.777 1.606

19 20 2 0.764 0.212 43 32 3.5 2.131 0.592 67 60 6 6.855 1.906

20 20 3 1.140 0.137 44 32 6.5 3.723 1.036 68 75 7 10.010 2.783

21 20 4 1.475 0.410 45 35 3 2.005 0.557 69 75 8 11.360 3.158

22 20.5 1.6 0.633 0.176 46 35 4 2.657 0.739 70 75 10 14.000 3.892

23 23 2 0.680 0.245 47 38 2.4 1.773 0.498 71 90 5 8.750 2.433

24 25 1.2 0.597 0.166 48 38.3 3.5 2.562 0.712 72 90 8 13.760 3.825

注 （1）铝及铝合金型材的尺寸、规格等摘自冶金工业部1970年颁发的《铝及铝镁合金挤压型材》。 ______________________________________________________________________________________________________________

-可编辑修改- （2）表内理论重量均按LY12合金比重（2.78）进行计算，其他材料的比重及换算系数如下：L1~L7（2.71）-0.975；

LF2（2.68）-0.964；LF11（2.65）-0.953；LF21（2.73）-0.982；LD2（2.70）-0.971；

LY11（2.80）-1.007；LY12（2.78）-1.000。

（3）铝型材主要生产单位有哈尔滨和西北铝加工厂等。西北铝加工厂的产品断面为100~400cm2，宽度小于530mm。

（4）铝及铝合金型材规格的表示方法是型材类别组号加序号，如XC111-4，其中，XC表示型材，后面的数字依次为

类别、组号，连字符后的数字为顺序号。

合集下载

铝及铝合金直丁字型材(XC211)理论重量对照表

铝及铝合金直丁字型材(XC211)理论重量对照表

HBbH1152510.4050.11334322195021.3780.38335323202020.7600.2113632420301.50.7400.20637355203521.0600.29538356203721.1170.31139357204221.2000.33440378204221.2400.34541389204521.8600.517423810209022.1600.60043381121531.81.3000.36144391222481.41.9600.26745401325291.60.8470.2546401425351.50.8900.24747401525382.51.5100.420484016254021.2800.35649401725452.51.7260.480504218254532.0190.561514519254542.7080.75352502025481.41.0120.28853512125481.51.0820.301545422255021.4990.41755542325502.51.8510.51556642426382.51.5540.432576325277021.9200.53458702629381.61.0550.29359702729582.52.1800.60660742829583.52.9910.83161752930401.51.0400.289628030304021.3700.381638031304532.1500.597648332305643.2800.91265903330686.56.1001.6962、铝及铝合金直丁字型材（XC211）序 号主要尺寸（mm）截面面积（cm2）理论重量（kg/m）序 号主要尺mm）Bb4532.2590.628482.41.8740.5215032.4230.674321.51.0000.2783542.7130.7544021.4680.4084221.5000.4174453.9101.087503.53.0260.841504.83.9901.1097555.5101.5323653.3500.9334532.4790.6894543.2740.9106833.3000.91713069.8402.7366444.1001.140402.21.8600.5177044.6401.300512.42.4430.6795033.0400.8456833.6081.0035055.7811.6075022.3200.6453722.1000.5845522.4600.6846668.0802.2464033.4000.9455022.5600.7126034.1101.1435033.9531.099771015.7004.365理论重量（kg/m）主要尺寸（mm）截面面积（cm2）

铝合金型材理论重量

铝合金型材理论重量

1、铝及铝合金直角角型材（XC111）

号序 ）主要尺寸（mm 截面面积2（mm） 理论重量（kg/m）

序

号 主要尺寸mm）

（ 截面面2积（mm） 理论重量

（kg/m） 序

号

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72 主要尺寸（mm） 截面面积2（mm） 理论重量（k H=B b H=B b H=B b

1 12 1 0.234 0.065 25 25 1.3 0.734 0.204 38.3 5 3.590 0.998

2 12 2 0.440 0.122 26 25 1.6 0.777 0.216 38.3 6.3 4.444 1.235

3 12.5 1.6 0.377 0.105 27 25 2 0.964 0.268 40 2 1.564 0.435

4 15 1 0.290.082 222.5 1.189 0.331 42.5 1.944 0.540 4 8 5 0

5 15 1.2 0.353 0.098 29 25 3 1.410 0.392 40 3 2.320 0.645

6 15 1.5 0.434 0.121 30 25 3.2 1.509 0.429 40 3.5 2.671 0.743

7 15 2 0.564 0.157 31 25 3.5 1.641 0.456 40 3.5 2.694 0.749

8 15 3 0.820 0.223 32 25 4 1.857 0.516 40 4 3.057 0.850

铝型材重量表

铝型材重量表

铝型材重量表

名称 代号 重量 单位

M14001 4.03 Kg/m 立挺

M14003 2.0 Kg/m 套管

M14004 0.38 Kg/m 单玻压条

M14006 0.41 Kg/m 单玻压条

M14008 1.22 Kg/m 横梁

M14019 0.12 Kg/m 盖板

M14012 0.19 Kg/m 盖板

M14010 0.48 Kg/m 盖板

M14011 0.17 Kg/m 盖板

S110-08 0.99 Kg/m 内扇

S110-09 0.71 Kg/m 外框

50*50*3 1.59 Kg/m 铝方管

100*100*2.0 2.12 Kg/m 铝方管

100*81*2.0 1.91 Kg/m 横梁

Z5002 0.7 Kg/m 50#注胶外框

2002-244 0.29 Kg/m 百叶

2002-220 0.344 Kg/m 百叶框

100*44*2.0 1.55 Kg/m 方管

200*60*2.5 3.44 Kg/m 方管

30*30*3 0.462 Kg/m 角铝

铝合金型材理论重量重量型材铝合金型材理论重量铝合金

铝合金型材理论重量重量型材铝合金型材理论重量铝合金

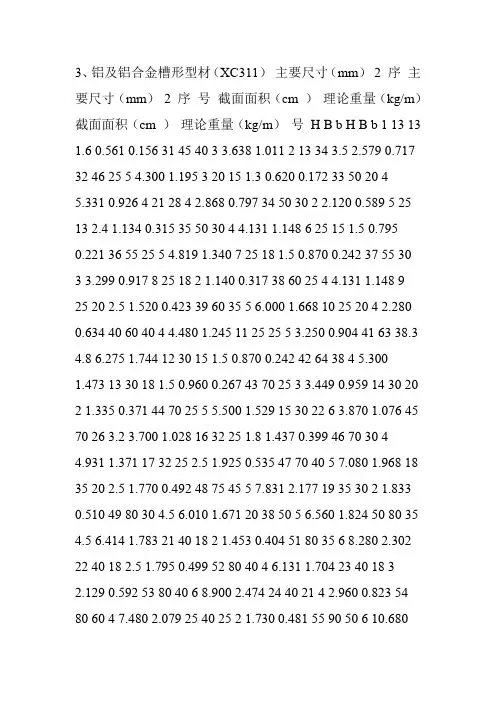

3、铝及铝合金槽形型材（XC311） 主要尺寸（mm） 2 序 主要尺寸（mm） 2 序 号 截面面积（cm ） 理论重量（kg/m）
