凸凹透镜成像的光路图

(完整版)凸透镜成像(光路图)

1、物距（u）大于2倍焦距时

2F F F 2F

规律:物距(u)大于2倍焦距时,像距（v)大于1倍焦距小于2倍焦距，成倒立缩小的实像。

应用：照相机、眼睛、摄像机都是根据这个原理工作的。

2、物距（u)等于2倍焦距时

2F F F 2F

规律:物距(u)等于2倍焦距时，像距（v)等于2倍焦距，成倒立等大的实像。

应用：利用凸透镜成倒立等大的实像,测焦距 f=u／2=v／2

3、物距（u)大于1倍焦距小于2倍焦距时 (完整版)凸透镜成像(光路图)

2F F F 2F

规律:像距（v）大于2倍焦距，成倒立放大的实像

应用：幻灯机、投影仪、电影放映机都是根据这个原理工作的.

4、物距（u）等于1倍焦距时

2F F F 2F

规律:物距（u）等于1倍焦距时,不成像

5、物距小于1倍焦距时

(完整版)凸透镜成像(光路图)

2F F 2F F

规律：物距小于1倍焦距时，成正立放大的实虚像。

应用:放大镜，利用放大镜看物体，若想使看到的像更大些，物体靠近焦点位置。

凸透镜成像规律

1. 物在：二倍焦距以外，成倒立缩小实像;二倍焦距处，成倒立等大实像 ;一倍焦距到二倍焦距，成倒立放大实像；

一倍焦距处，不成像；一倍焦距以内，成正立放大虚像；

成实像时物和像在凸透镜异侧，成虚像时物和像在凸透镜同侧 从以上五个图可以得到:1、焦点位置是实相和虚像的分界点。2、成实相是倒立的，成虚像是正立的。3、实相是实际光线汇聚而成,虚像是光线的反向延长线汇聚而成。 (完整版)凸透镜成像(光路图)

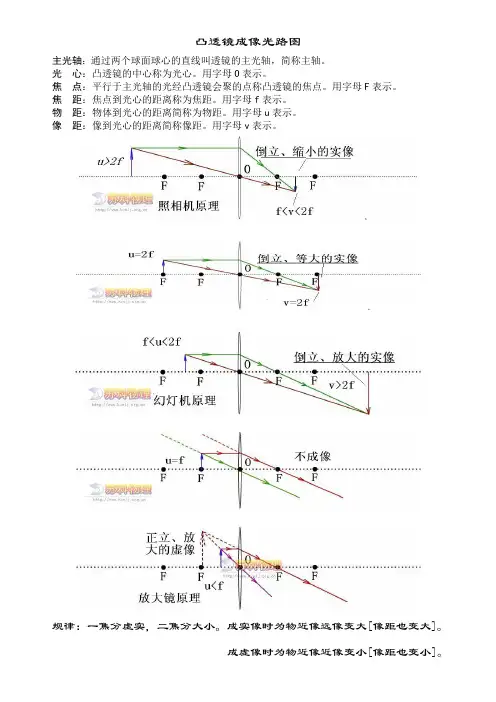

凸透镜成像光路图

主光轴：通过两个球面球心的直线叫透镜的主光轴，简称主轴。

光 心：凸透镜的中心称为光心。用字母O表示。

焦 点：平行于主光轴的光经凸透镜会聚的点称凸透镜的焦点。用字母F表示。

焦 距：焦点到光心的距离称为焦距。用字母f表示。

物 距：物体到光心的距离简称为物距。用字母u表示。

像 距：像到光心的距离简称像距。用字母v表示。

规律：一焦分虚实，二焦分大小。成实像时为物近像远像变大[像距也变大]。成虚像时为物近像近像变小[像距也变小]。

凸透镜成像光路图

1、物距小于焦距（即0

ufs'sfss'

成放大、正立的虚像，像距小于两倍焦距，且虚像与物体位于凸透镜的同侧。

（放大镜原理）

2、物距等于焦距（即u=f）时：

ufs'sfsss'

两根光线无交点，不成像。

3、物距小于两倍焦距且大于一倍焦距（即f

成倒立、放大的实像；像距大于两倍焦距，且像与物体位于凸透镜两侧。

（幻灯机原理）

4、物距等于一倍焦距（即f

ss'

成倒立、等大的实像；像距等于两倍焦距，且实像与物体位于凸透镜两侧。

5、物距大于两倍焦距（即u>2f）时：

sss's'

成倒立、缩小的虚像；像距小于两倍焦距且大于一倍焦距，且像与物体位于凸透镜两侧。

（照相机原理）

实像都是倒立的，虚像都是正立的

人眼是依靠光的直线传播来确定“物体”的位置的，只要有光线进入人的眼睛并能够在视网膜上形成清晰地像，人就能看到物体。

精心整理

凸透镜成像光路图

1、物距小于焦距（即0

成放大、正立的虚像，像距小于两倍焦距，且虚像与物体位于凸透镜的同侧。

（放大镜原理）

2、物距等于焦距（即u=f）时：

两根光线无交点，不成像。

3、物距小于两倍焦距且大于一倍焦距（即f

成倒立、放大的实像；像距大于两倍焦距，且像与物体位于凸透镜两侧。

（幻灯机原理）

4、物距等于一倍焦距（即f

成倒立、等大的实像；像距等于两倍焦距，且实像与物体位于凸透镜两侧。

5、物距大于两倍焦距（即u>2f）时：

成倒立、缩小的虚像；像距小于两倍焦距且大于一倍焦距，且像与物体位于凸透镜两侧。

（照相机原理）

实像都是倒立的，虚像都是正立的

人眼是依靠光的直线传播来确定“物体”的位置的，只要有光线进入人的眼睛并能够在视网膜上形成清晰地像，人就能看到物体。
