电线导管、电缆导管和线槽敷设检验批质量验收记录表(室外)(Ⅱ)

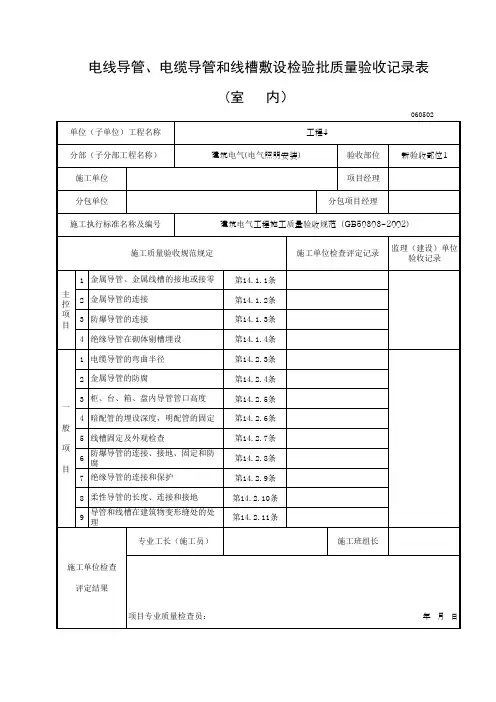

电线导管、电缆导管和线槽敷设检验批质量验收记录表

GB50303-2002

（Ⅰ）室内

060304 060405 060502 060605

单位（子单位）工程名称

分部（子分部）工程名称 验收部位

施工单位 项目经理

分包单位 分包项目经理

施工执行标准名称及编号

施工质量验收规范规定 施工单位检查评定记录 监理(建设)单位验收记录

主控项目 1 金属导管、金属线槽的接地或接零 第14.1.1条

2 金属导管的连接 第14.1.2条

3 防爆导管的连接 第14.1.3条

4 绝缘导管在砌体剔槽埋设 第14.1.4条

一般项目 1 电缆导管的弯曲半径 第14.2.3条

2 金属导管的防腐 第14.2.4条

3 柜、台、箱、盘内导管管口高度 第14.2.5条

4 暗配管的埋设深度，明配管的固定 第14.2.6条

5 线槽固定及外观检查 第14.2.7条

6 防爆导管的连接、接地、固定和防腐 第14.2.8条

7 绝缘导管的连接和保护 第14.2.9条

8 柔性导管的长度、连接和接地 第14.2.10条

9 导管和线槽在建筑物变形缝处的处理 第14.2.11条

施工单位检查评定结果 专业工长（施工员） 施工班组长

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

监理工程师：

（建设单位项目专业技术负责人） 年 月 日

060502

1第14.1.1条2第14.1.2条3第14.1.3条4第14.1.4条1第14.2.3条2第14.2.4条3第14.2.5条4第14.2.6条5第14.2.7条6第14.2.8条7第14.2.9条8第14.2.10条9第14.2.11条项目专业质量检查员： 年 月 日导管和线槽在建筑物变形缝处的处理施工单位检查 评定结果专业工长（施工员）施工班组长金属导管的防腐柜、台、箱、盘内导管管口高度暗配管的埋设深度，明配管的固定线槽固定及外观检查防爆导管的连接、接地、固定和防腐绝缘导管在砌体剔槽埋设一般 项 目电缆导管的弯曲半径绝缘导管的连接和保护柔性导管的长度、连接和接地施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目金属导管、金属线槽的接地或接零金属导管的连接防爆导管的连接分包单位分包项目经理施工执行标准名称及编号建筑电气工程施工质量验收规范（GB50303-2002）分部（子分部工程名称）建筑电气(电气照明安装)验收部位新验收部位1施工单位项目经理电线导管、电缆导管和线槽敷设检验批质量验收记录表(室 内）单位（子单位）工程名称工程4监理（建设） 单位验收结论专业监理工程师：（建设单位项目专业技术负责人） 年 月 日

DBJ04-226-2003

电线导管、电缆导管和线槽敷设工程检验批质量验收记录表(表一)

GB50303-2002

060304□□060405□□

(Ⅰ)(室内) 060502□□060605□□

单位工程名称 平阳景苑B区地库消防安装工程 分部及部位 第二十一防火分区

施工单位名称 山西齐飞消防工程有限公司 项目经理 陈晓芳

施工工艺标准名称及编号 《建筑电气工程施工质量验收规范》GB50303—2002

施工质量验收规范的规定 施工单位检查记录

主控项目 1 金属的导管和线槽的接地(PE)或接零(PEN) 必须可靠 接地可靠

镀锌的钢导管、可挠性导管、金属线槽 不得熔焊跨接地线，以专用接地卡跨

接的两卡间连接为铜芯软导线，截面

积≥4mm2 符合设计要求

非镀锌钢导管 螺纹连接连接处的两端 焊跨接接地线

镀锌钢导管 用专用接地卡固定跨接接地线

金属线槽不作设备的接地导体，当设计无要求时，全长不少于2处与接地(PE)或接零(PEN)干线连接

非镀锌金属线槽 槽间连接板的两端 跨接铜芯接地线

不跨接接地线，但连接板两端不少于2个防松螺帽或防松垫圈的连接固定螺栓

镀锌线槽

2 金属导管严禁对口熔焊连接；镀锌和壁厚≤2mm的钢导管不得套管熔焊连接 符合要求

3 防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密

4 当绝缘导管在砌体上剔槽埋设，应采用强度等级≥M10的水泥砂浆抹面保护，保护层厚度＞15mm

一

般

项

目 1 电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合表内规定 符合设计要求

电缆种类 最小允许弯曲半径 符合设计要求

无铅包钢铠护套的橡皮绝缘电力电缆 10D

有钢铠护套的橡皮绝缘电力电缆 20D

聚氯乙烯绝缘电力电缆 10D

电线导管、电缆导管和线槽敷设检验批质量验收记录表

GB 50303－2002

（Ⅱ）室外

060104

工程名称 分项工程名称 验收部位

施工单位 专业工长 项目经理

施工执行标准名称及编号

分包单位 分包项目经理 施工班组长

施工质量验收规范规定 施工单位检查评定记录 监理(建设)单位验收记录

主控项目 1 金属导管的接地或接零 第14.1.1-1，2条

2

金属导管的连接 第14.1.2条

一般项目 1 埋地导管的埋设深度和选用 第14.2.1条

2 导管的管口设置和处理 第14.2.2条

3 电缆导管的弯曲半径 第14.2.3条

4 金属导管的防腐 第14.2.4条

5 绝缘导管的连接和保护 第14.2.9条

6 柔性导管的长度、连接和接地要求 第14.2.10条

施工单位检查评定结果

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

监理工程师

（建设单位项目专业技术负责人） 年 月 日
