谐波齿轮减速器设计及性能仿真
姓名
班 级 可编辑修改
希望能帮到你 XXX学位论文原创性声明
本人郑重声明: 所呈交的学位论文,是本人在导师的指导下,独立进行研究工作所取得的成果。除文中已经注明引用或参考的内容外,本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标注。
本人完全意识到本声明的法律结果由本人承担。
论文作者签名: 日期: 年 月 日
XXX学位论文版权协议书
本人完全了解XXX关于收集、保存、使用学位论文的规定,即:本校学生在学习期间所完成的学位论文的知识产权归XXX所拥有。XXX有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝,允许论文被查阅和借阅。XXX可以公布学位论文的全部或部分内容,可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
论文作者签名: 导师签名:
日期: 年 月 日 日期: 年 月 日 可编辑修改
希望能帮到你 摘 要
谐波传动是一个相对较新类型的传输。新的运动转换原理,新的啮合特性,但柔性部件的发展有这样的传输原因需要专门的理论。与一般的齿轮传动比,体积小,重量轻,精度高,低噪音等相比。由于谐波传动柔轮的存在可以产生变形控制波动,从而使啮合原理,算术几何,强度计算,结构设计,与传统的刚性构件面向实质上是一个很大的区别。
关键词: 谐波、有限元、三维、减速机
可编辑修改
希望能帮到你 Abstract
《装备制造技术)>2012年第9期

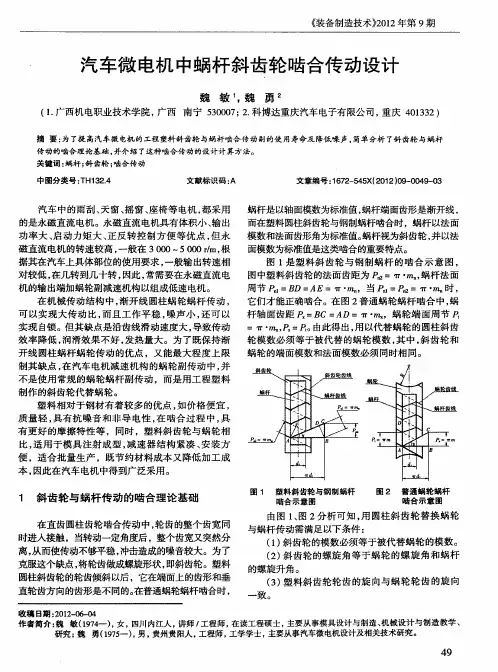

汽车微电机中蜗杆斜齿轮啮合传动设计
魏敏’,魏勇
(1.广西机电职业技术学院,广西南宁530007;2.科博达重庆汽车电子有限公司,重庆401332)
摘要:为了提高汽车微电机的工程塑料斜齿轮与蜗杆啮合传动副的使用寿命及降低噪声,简单分析了斜齿轮与蜗杆
传动的啮合理论基础,并介绍了这种啮合传动的设计计算方法。 关键词:蜗杆;斜齿轮;啮合传动
中图分类号:TH132.4 文献标识码:A 文章编号:1672-545X(2012)09—0049—03
汽车中的雨刮、天窗、摇窗、座椅等电机,都采用
的是永磁直流电机。永磁直流电机具有体积小、输出
功率大、启动力矩大、正反转控制方便等优点,但永 磁直流电机的转速较高,一般在3 000~5 000 r/m,根
据其在汽车上具体部位的使用要求,一般输出转速相 对较低,在几转到几十转,因此,常需要在永磁直流电
机的输出端加蜗轮副减速机构以组成低速电机。
在机械传动结构中,渐开线圆柱蜗轮蜗杆传动,
可以实现大传动比,而且工作平稳,噪声小,还可以 实现自锁。但其缺点是沿齿线滑动速度大,导致传动
效率降低,润滑效果不好,发热量大。为了既保持渐
开线圆柱蜗杆蜗轮传动的优点,又能最大程度上限 制其缺点,在汽车电机减速机构的蜗轮副传动中,并
不是使用常规的蜗轮蜗杆副传动,而是用工程塑料
制作的斜齿轮代替蜗轮。
塑料相对于钢材有着较多的优点,如价格便宜,
质量轻,具有抗噪音和非导电性,在啮合过程中,具 有更好的摩擦特性等,同时,塑料斜齿轮与蜗轮相
比,适用于模具注射成型,减速器结构紧凑、安装方
便,适合批量生产,既节约材料成本又降低加工成
本,因此在汽车电机中得到广泛采用。
1 斜齿轮与蜗杆传动的啮合理论基础
在直齿圆柱齿轮啮合传动中,轮齿的整个齿宽同
时进入接触,当转动一定角度后,整个齿宽又突然分
离,从而使传动不够平稳,冲击造成的噪音较大。为了
e
第 1 页 共 45 页 e
题 目 谐波齿轮减速器的设计与建模
学生姓名 e 学号 e
所在学院 机 械 学 院
专业班级 机 械 制 造 及 其 自 动 化
指导教师 e __ __
完成地点 ___
2009 年 6 月 10 日
e
第 1 页 共 45 页
谐波齿轮减速器的设计与建模
作者:e
(e)
指导老师:e
[摘要]:谐波齿轮传动是50年代中期,随着空间技术的发展,在薄壳弹性变形的理论基础上发展起来的一种新型的传动技术。我国从1961年开始谐波齿轮传动方面的研制工作,并且在研究、试制和使用方面取得了较大的成绩。但是在民用产品应用中,谐波减速器存在着传动“爬行”和“丢步的现象严重影响其谐波齿轮类产品的设计制造,也制约着其产品的不断推广,是该产品亟待解决的技术难题。本文主要介绍了谐波齿轮传动的原理,发展历史,应用领域,发展趋势及其优缺点。前半部分介绍了谐波齿轮减速器的设计计算,为了更好地分析谐波齿轮传动,后半部分用PRO/E建立了三维模型。写出了主要零件的绘制过程,并展示了各个零部件,最后给出了装配图。
[关键词]:谐波齿轮,传动设计,三维模型,装配
e
第 2 页 共 45 页
The design and modeling of harmonic gear reducer
Author:e
(e)
Tutor: e
[Abstract]Harmonic gear transmission is developed with the of space science and thchnology in mid 50s,on the basis of
内齿轮与外齿轮啮合中心距
内齿轮与外齿轮啮合中心距的意义与应用
