IC驱动LCD原理

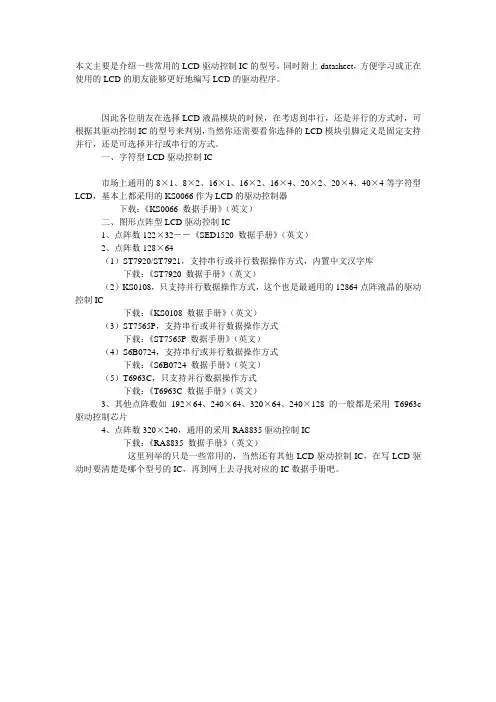

本文主要是介绍一些常用的LCD驱动控制IC的型号，同时附上datasheet，方便学习或正在使用的LCD的朋友能够更好地编写LCD的驱动程序。

因此各位朋友在选择LCD液晶模块的时候，在考虑到串行，还是并行的方式时，可根据其驱动控制IC的型号来判别，当然你还需要看你选择的LCD模块引脚定义是固定支持并行，还是可选择并行或串行的方式。

一、字符型LCD驱动控制IC

市场上通用的8×1、8×2、16×1、16×2、16×4、20×2、20×4、40×4等字符型LCD，基本上都采用的KS0066作为LCD的驱动控制器

下载：《KS0066 数据手册》（英文）

二、图形点阵型LCD驱动控制IC

1、点阵数122×32－－《SED1520 数据手册》（英文）

2、点阵数128×64

（1）ST7920/ST7921，支持串行或并行数据操作方式，内置中文汉字库

下载：《ST7920 数据手册》（英文）

（2）KS0108，只支持并行数据操作方式，这个也是最通用的12864点阵液晶的驱动控制IC

下载：《KS0108 数据手册》（英文）

（3）ST7565P，支持串行或并行数据操作方式

下载：《ST7565P 数据手册》（英文）

（4）S6B0724，支持串行或并行数据操作方式

下载：《S6B0724 数据手册》（英文）

（5）T6963C，只支持并行数据操作方式

下载：《T6963C 数据手册》（英文）

3、其他点阵数如192×64、240×64、320×64、240×128的一般都是采用T6963c驱动控制芯片

4、点阵数320×240，通用的采用RA8835驱动控制IC

LCD 驱动IC 元件趋势和技术分析

“LCD 的驱动IC”其实是一个范畴相当广的议题，LCD 的驱动类型大体可区分成TN（Twisted Nematic）、STN（Super-Twisted Nematic）、以及TFT（Thin-Film Transistors）等3 类，其中TN LCD 多半使用在数字表、计算机等简单的数字显示，而TFT 则小至数位相机的观景窗，大至数十英寸的液晶平面电视都有使用。

所以，数字表也需要LCD 驱动IC，大尺寸液晶显示也需要驱动IC，然不同类型的LCD、不同尺寸的LCD 却必须搭配不同的驱动IC，没有一种LCD 驱动IC

可以合乎各种类型、各种尺寸的驱动需求，因此在谈论LCD 驱动IC 时必须有更明确、更具体的范畴定义，才能够完整说明与讨论。

当然，有关TN、STN 之类的LCD 驱动IC 其技术已相当成熟，技术发展与市场成长都达一定程度，因此已少有人关注，也因为技术的成熟，使大陆的IC 设计业者也逐步跨入此领域，如此也迫使日本、南韩、台湾的驱动IC 设计业者必须朝更高技术性的LCD 驱动IC 发展，从TN、STN 转向TFT，从小寸数转向大画寸。

另外一个加速台湾驱动IC 提升的动力，是来自液晶面板厂。由于台湾已经成为全球液晶面板的组装、制造重镇，如果LCD 驱动IC 仍要持续倚赖进口，将难以掌握制造成本、制造时程，所以国内的面板大厂也都积极于LCD 驱动IC 的国产化，例如奇美电子（CHIMEI）即转投资奇景光电（Himax），由奇景光电研制LCD 驱动IC，以大宗供应给奇美电子。

因此，本文以下将以大尺寸、TFT 类的LCD 驱动IC 为主，只有在特有情况下才会谈论TN、STN 类的驱动IC，同样的也在特有情况下才会谈论中小尺寸的驱动IC。

驱动IC 类型

首先，LCD 驱动IC 并非只有1 颗，而是由2 颗以上的晶片所构成，这包括源极驱动器（Source
