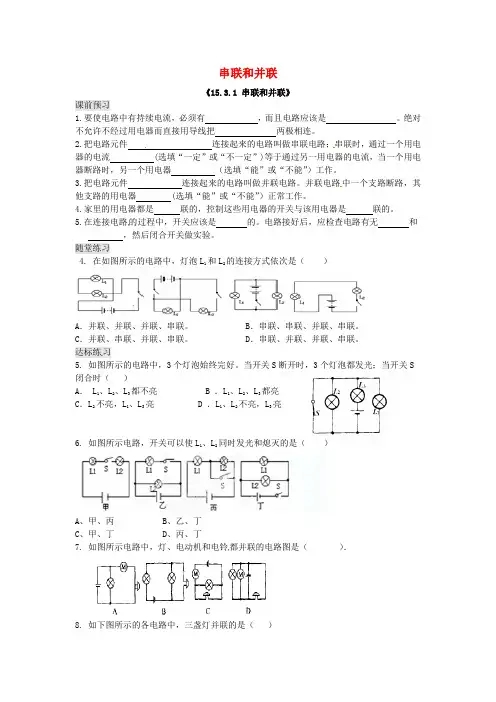

串联和并联

《15.3.1 串联和并联》

课前预习

1.要使电路中有持续电流，必须有

，而且电路应该是

。绝对不允许不经过用电器而直接用导线把

两极相连。

2.把电路元件 连接起来的电路叫做串联电路；串联时，通过一个用电器的电流 (选填“一定”或“不一定”)等于通过另一用电器的电流，当一个用电器断路时，另一个用电器 （选填“能”或“不能”）工作。

3.把电路元件 连接起来的电路叫做并联电路。并联电路中一个支路断路，其他支路的用电器 (选填“能”或“不能”）正常工作。

4.家里的用电器都是 联的，控制这些用电器的开关与该用电器是 联的。

5.在连接电路的过程中，开关应该是 的。电路接好后，应检查电路有无 和

，然后闭合开关做实验。

随堂练习 4. 在如图所示的电路中，灯泡L1和L2的连接方式依次是（ ）

A．并联、并联、并联、串联。 B．串联、串联、并联、串联。

C．并联、串联、并联、串联。 D．串联、并联、并联、串联。

达标练习

5. 如图所示的电路中，3个灯泡始终完好。当开关S断开时，3个灯泡都发光；当开关S闭合时（ ）

A． L1、L2、L3都不亮 B ．L1、L2、L3都亮

C．L2不亮，L1、L3亮 D ．L1、L2不亮，L3亮

6. 如图所示电路，开关可以使L1、L2同时发光和熄灭的是（ ）

A、甲、丙 B、乙、丁

C、甲、丁 D、丙、丁

7. 如图所示电路中，灯、电动机和电铃都并联的电路图是（ ）．

8. 如下图所示的各电路中，三盏灯并联的是（ ）

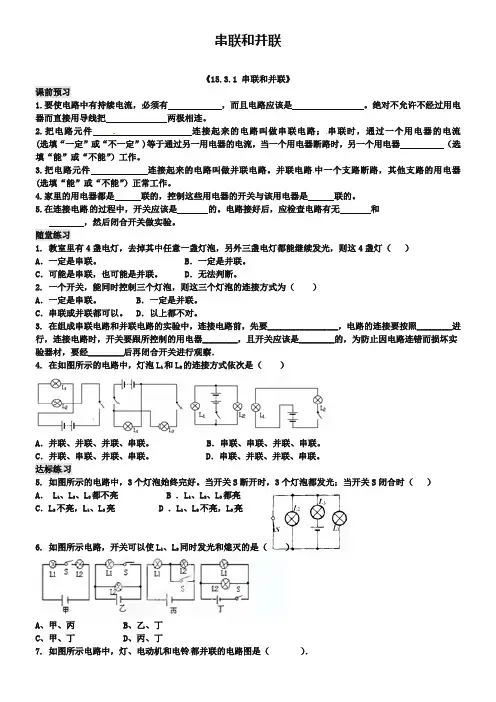

串联和并联

《15.3.1 串联和并联》

课前预习

1.要使电路中有持续电流，必须有 ，而且电路应该是 。绝对不允许不经过用电器而直接用导线把 两极相连。

2.把电路元件 连接起来的电路叫做串联电路；串联时，通过一个用电器的电流

(选填“一定”或“不一定”)等于通过另一用电器的电流，当一个用电器断路时，另一个用电器 （选填“能”或“不能”）工作。

3.把电路元件 连接起来的电路叫做并联电路。并联电路中一个支路断路，其他支路的用电器

(选填“能”或“不能”）正常工作。

4.家里的用电器都是 联的，控制这些用电器的开关与该用电器是 联的。

5.在连接电路的过程中，开关应该是 的。电路接好后，应检查电路有无 和

，然后闭合开关做实验。

随堂练习

1. 教室里有4盏电灯，去掉其中任意一盏灯泡，另外三盏电灯都能继续发光，则这4盏灯（ ）

A．一定是串联。 B．一定是并联。

C．可能是串联，也可能是并联。 D．无法判断。

2. 一个开关，能同时控制三个灯泡，则这三个灯泡的连接方式为（ ）

A．一定是串联。 B．一定是并联。

C．串联或并联都可以。 D．以上都不对。

3. 在组成串联电路和并联电路的实验中，连接电路前，先要________________，电路的连接要按照________进行，连接电路时，开关要跟所控制的用电器________，且开关应该是________的，为防止因电路连错而损坏实验器材，要经________后再闭合开关进行观察．

4. 在如图所示的电路中，灯泡L1和L2的连接方式依次是（ ）

1 《15.3 串联和并联》同步测试

一、选择题

1．如图所示电路中，下列关于灯泡L1﹑L2、L3连接说法中不正确是（ ）

A．S1﹑S2都断开，L1﹑L3串联

B．S1﹑S2都闭合，L2﹑L3并联

C．S2断开，S1闭合，L1﹑L3串联

D．S2断开，S1闭合，只有L3能发光

2．如图所示，要使两个小灯泡L1，L2并联，应（ ）

A．断开开关S1，S2，闭合开关S3 B．断开开关S1，S3，闭合开关S2

C．断开开关S1，闭合开关S2，S3 D．断开开关S2，闭合开关S1，S3

3．如图所示的四个电路，开关S闭合后，小灯泡L1、L2串联的电路是（ ）

A． B． C． D．

4．如图是玩具汽车的电路图，以下有关说法中正确的是( )

A．开关S1控制整个电路

B．开关S1控制电动机

C．开关S1控制灯泡

D．开关S2控制电动机

5.有一个看不见内部情况的小盒（如图甲），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮．图乙中，符合要求的电路图是（ ）

6.小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（ ） 2 A.一定是串联 B.一定是并联

C.有时是串联，有时是并联 D.不能判断是串联还是并联

7.如图所示，电源电压为6V，定值电阻R=20Ω，在S闭合的情况下，下列说法正确的是（ ）

A. 不能在a、b两点间接入一个电流表

B. 在a、b两点间接入一个合适的电压表时，电压表有明显示数

C. 在a、b两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光

D. 在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2W

8.下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（ ）

精品K12教育教学资料

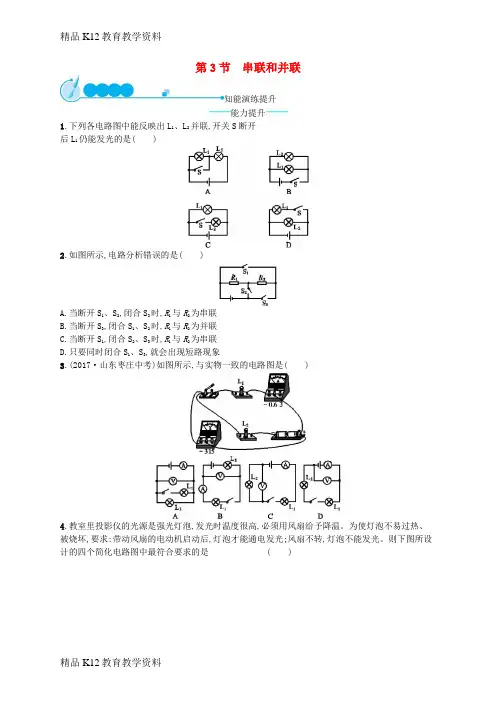

精品K12教育教学资料 第3节 串联和并联

知能演练提升

能力提升

1.下列各电路图中能反映出L1、L2并联,开关S断开

后L1仍能发光的是(

)

2.如图所示,电路分析错误的是(

)

A.当断开S1、S2,闭合S3时,R1与R2为串联

B.当断开S3,闭合S1、S2时,R1与R2为并联

C.当断开S1,闭合S2、S3时,R1与R2为串联

D.只要同时闭合S1、S3,就会出现短路现象

3.(2017·山东枣庄中考)如图所示,与实物一致的电路图是(

)

4.教室里投影仪的光源是强光灯泡,发光时温度很高,必须用风扇给予降温。为使灯泡不易过热、被烧坏,要求:带动风扇的电动机启动后,灯泡才能通电发光;风扇不转,灯泡不能发光。则下图所设计的四个简化电路图中最符合要求的是 ( ) 精品K12教育教学资料

精品K12教育教学资料

5.右图是医院病房与护士值班室的示意图,病人需要护理时,只要按床边的按钮开关就能及时通知护士:1号床的病人按下开关S1,护士值班室的灯L1亮;2号床的病人按下开关S2,护士值班室的灯L2亮。下列电路图符合要求的是(

)

6.图中的电路图和实物图相对应的是(

)

7. 如图所示,公交车后门左右扶杆上各装有一个相当于开关的按钮。当乘客按下任一按钮时,铃声响起,提醒司机有人要下车。符合要求的电路是(

)

精品K12教育教学资料

精品K12教育教学资料

8.按下图所示的实物图画出电路图。

探究创新

★9.游乐园里有一种游戏,铁棒在螺旋金属管里穿行,若不小心铁棒碰到金属管壁,灯会亮、铃会响。小军经过观察发现,这套游戏装置除了小灯泡和电铃外,还有两节干电池,而铁棒和金属管可以看作是一个开关。请你把猜想的这个游戏装置的电路图画在虚线框中,并根据你猜想的电路图把图中的实物图连接完整。

10.图甲是演示手握金属棒可以产生电流的实验装置,位于左侧的铁棒、铝棒和铜棒分别与检流计的正接线柱相连,位于右侧的铜棒、铝棒、铁棒分别与检流计的负接线柱相连。实验装置中六根金属棒跟检流计的线路连接方式如图乙所示。通过检流计可以观察电路中的电流大小及方向。小云用该实验装置进行实验的步骤如下:首先用左手握住左侧的铁棒,右手握住右侧的铝棒,发现检流计指针发生了偏转。然后,左手仍握住左侧的铁棒,右手握住右侧的铜棒,发现检流计指针偏转方向与第一次偏转方向相反。请你写出小云所探究的问题是 。
